XM 3008e VOX 1224 - Radio STABO - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Radio
Fréquence de réception	FM / AM
Alimentation	12/24 V
Dimensions	Compacte, adaptée aux véhicules
Poids	Léger, facile à transporter
Utilisation	Conçue pour une utilisation en voiture, idéale pour les longs trajets
Maintenance	Nettoyage régulier de l'antenne et des connexions
Sécurité	Ne pas utiliser en conduisant, respecter les réglementations locales
Informations générales	Vérifier la compatibilité avec le système électrique du véhicule avant l'achat

FOIRE AUX QUESTIONS - XM 3008e VOX 1224 STABO

Comment régler la fréquence sur la STABO XM 3008e VOX 1224 ?

Pour régler la fréquence, utilisez le bouton de sélection de fréquence situé sur le panneau avant de l'appareil. Tournez le bouton pour modifier la fréquence jusqu'à ce que vous trouviez la station souhaitée.

Pourquoi la radio ne capte-t-elle pas de stations ?

Assurez-vous que l'antenne est correctement déployée et orientée. Vérifiez également que vous êtes dans une zone avec une bonne réception radio. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment ajuster le volume de la STABO XM 3008e VOX 1224 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour augmenter ou diminuer le volume selon vos préférences.

Que faire si la radio s'éteint toute seule ?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment passer en mode veille ?

Pour mettre la radio en mode veille, appuyez sur le bouton d'alimentation et maintenez-le enfoncé jusqu'à ce que l'affichage indique que l'appareil est en veille.

La radio émet un bruit de fond, que faire ?

Le bruit de fond peut être causé par une mauvaise réception. Essayez de déplacer l'antenne ou de changer d'emplacement. Assurez-vous également que l'appareil n'est pas trop proche d'autres appareils électroniques pouvant causer des interférences.

Comment sauvegarder mes stations préférées ?

Pour sauvegarder une station, réglez la fréquence désirée, puis appuyez sur le bouton de mémoire. Choisissez un numéro de mémoire et appuyez à nouveau sur le bouton pour enregistrer la station.

Comment réinitialiser la STABO XM 3008e VOX 1224 ?

Pour réinitialiser l'appareil, débranchez-le de l'alimentation pendant quelques minutes, puis rebranchez-le. Vous pouvez également consulter le manuel d'utilisation pour des instructions spécifiques sur la réinitialisation.

MODE D'EMPLOI XM 3008e VOX 1224 STABO

Pour etre en mesure d'utiliser cet appeareil de façon optimale et pour en trouver duPLAIN,

nous you recommandons de dire ce mode d'emploi avec le plus grand soin.

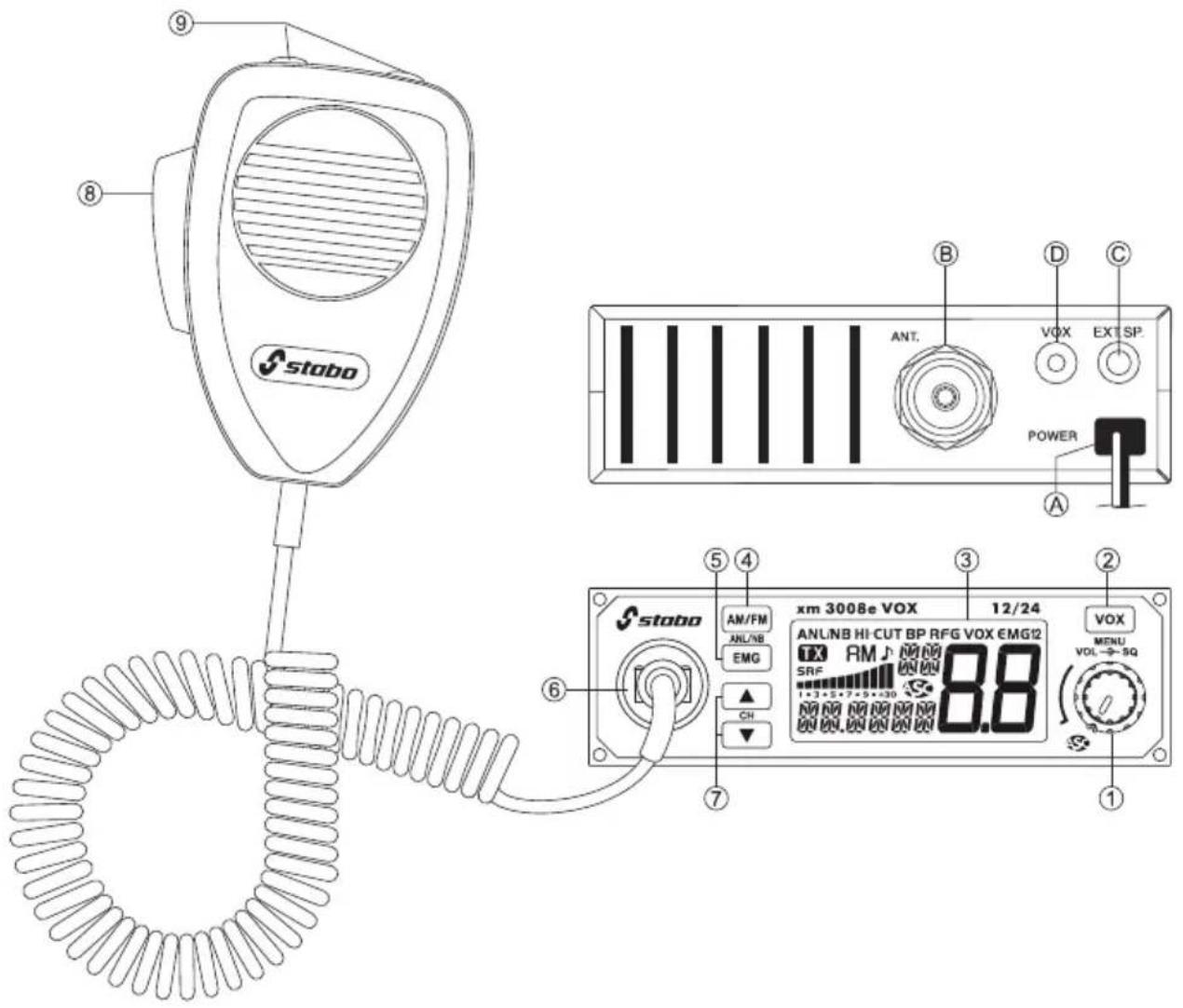

Aperçu de votre stabo xm 3008e VOX 12/24

1 ON/OFF - Volume (bouton de réglage du volume avec interrupteur marche/arrêt)
SQUELCH (silencieux)/ASC (Automatic Squelch Control, réglage silencieux automatique)
2 Touche VOX
pression courte : activation/désactivation de la fonction VOX
pression longue : MENU
3 Ecran
4 Sélectionner le type de modulation AM/FM
5 Touche EMG Emergency/urgence, affectation libre
pression courte : première pression courte EMG1, 1er emplacement de mémoire
deuxieme pression courte EMG2, 2e emplacement de mémoire
pression longue : ANL/NB, réducteur de bruit/suppresseur de bruit automatique
6 Prise microphone (6 pôles)
7 Touches de selection du canal (ou touches UP/DOWN sur le microphone)
8 Touche PTT
9 Touches UP/DOWN, selection du canal sur le microphone

A Alimentation électrique (12/24 V)
B Raccord pour l'antenne (SO-239)
C Raccord pour le haut-parleur externe (2 W, 0 3,5 mm)
D Raccord pour le microphone VOX en option (Ø 2,5 mm)

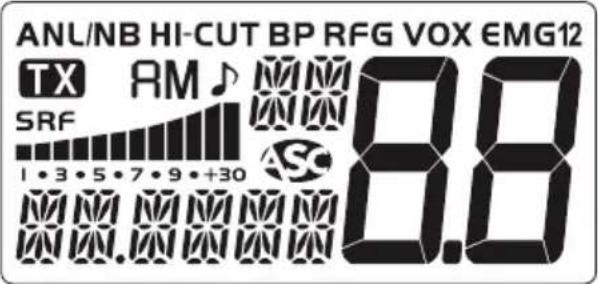

Affichage (lorsqu'il est activé)

TX

Affichage d'émission

FM

Type de modulation FM

AM

Type de modulation AM

UK

Mode MPT 1382 FM

ANL/NB

Réducteur de bruit automatique

HI-CUT

Filtre Hi-Cut, commutable

BP

Bip des touches, Key Beep

RFG

Amplification H.F.

Vox

Mode VOX

EMG12

Canal d'urgence 1 ou 2, 2 emplacements de mémoire, affectation libre

Silencieux automatique ASC

Bip de message bien reçu

5

DX

RF

TX

Affichage de l'intensité du signal et affichage de la puissance d'émission relative

Bienvenue dans le monde fascinant de la CB et félicitations pour l'acquisition de l'émetteur récepteur CB stabo xm 3008e VOX 12/24. Voire choix s'est porté sur un apparéil de pointe pratique doté de nombreuses fonctions supplémentaires et qui peut être utilisé aussi bien dans la voiture qu'à la maison en tant que station fixe. Parmi ses autres caractéristiques, on peut citer sa facilité d'utilisation et sa construction robuste.

Veuillez tire attentivement ce mode d'emploi dans son intégralité afin de pouvoir tirer profit au maximum de toutes les possibités de votre stabo xm 3008e VOX 12/24. Respectez en particulier les consignes de raccordement et d'installation. Nous vous souhaitons beaucoup de理論 et de nombreuses conversations radio agréables avec votre stabo xm 3008e VOX 12/24!

Description du produit / Utilisation conforme

Le stabo xm 3008e VOX 12/24 est un apparéil de radiocommunication mobile CB destiné à l'installation dans les vehicules. Avec un bloc d'alimentation approprié, l' apparéil peut également être utilisé en tant que station fixe. Notre choix s'est porté sur un apparéil de pointe pratique doté de nombreuses fonctions :

Fonctions

Fonction Vox commutable (5 niveaux)

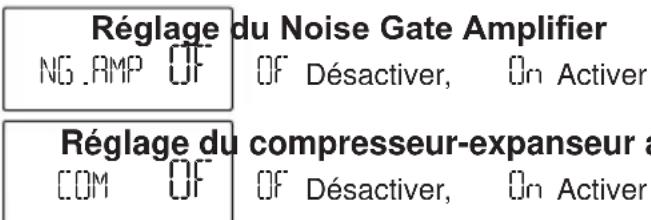

Noise Gate Amplifier

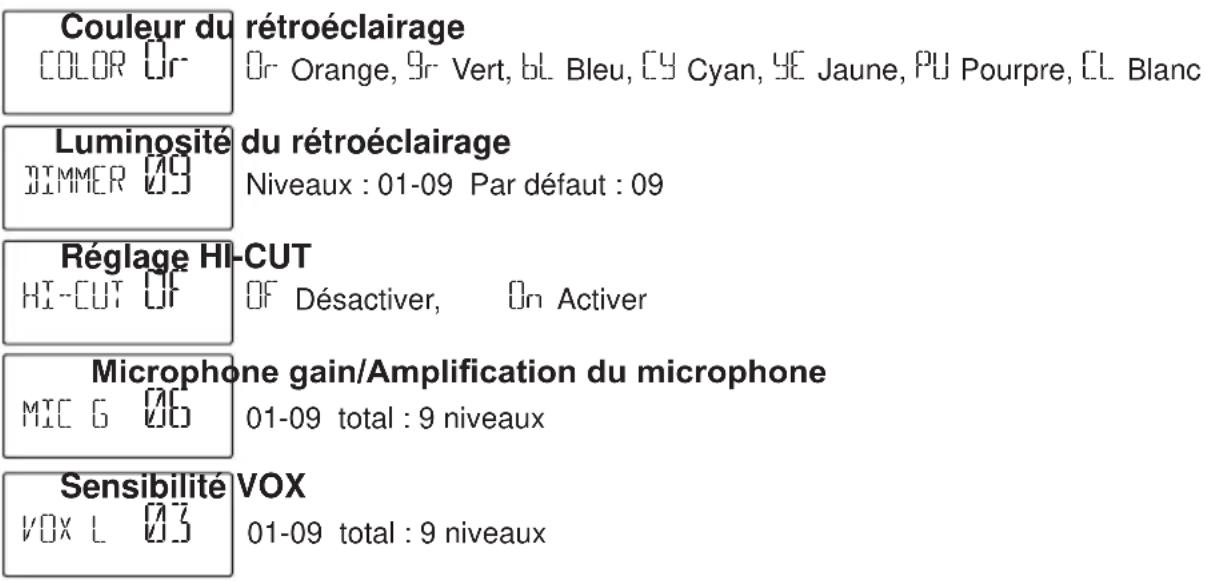

Affichage LCD multifonction XL (7 couleurs de fond)

40 canaux AM / FM multinormes UE

6 tableaux des fréquences commutables

Fonctionnement 12/24 V à rendement énergétique élevé sans commutation (aucun convertisseur requis) silencieux manuel et silencieux automatique ASC (brevet de President)

Amplificateur de microphone, fonction amplification H.F., régable

Compresseur-expanseur audio RX, commutable

Bip, bip de message bien reçu

Touchede mode AM/FM

TOT (Time Out timer)

Informations importantes

Consignes de sécurité

• Il est fortement recommandé aux porteurs de stimulateurs cardiaques de demander d'abord à un médecin s'il y a des contre-indications à l'utilisation d'un émetteur-recepteur radio ou quels sont les règes de conduite à adopter en la matière.
• Ne toucher enaucun cas l'antenne pendant I'émission.
• Se familiariser impératifement avec les fonctions et la commande de l'appareil avant de l'utiliser sur le vehicule. Ne pas se laisser distraire par la commande de l'appareil ou par les conversations radiopendant la conduite.
• Ne jamais émettre sans antennne raccordée.
• Ne jamais ouvrir le boitier d'un émetteur-recepteur radio ou de l'accessoire et ne jamais effectuer de modification. Ne confier les réparations qu'à des personnes qualifiées. Toute modification ou intervention sur l'émetteur-recepteur radio entraîne automatiquement l'annulation de l'autorisation d'exploitation de l'appareil ainsi que du droit à la garantie.
• Empêcher les enfants de jouer avec l'émetteur-recepteur radio, les accessoires ou le matériel d'emballage.
• Ne pas utiliser l'appareil en présence de dommages sur le boîtier ou l'antenne : prendre contact avec un atelier spécialisé.
• Protégier l'émetteur-recepteur radio et les accessoires de l'humidité, de la chaleur, de la poussière et des fortes secousses. Éviter des températures de fonctionnement inférieures à -10 °C ou supérieures à +50 °C.

Prescriptions légales

Fonctionnement des apparils de CB :

En Allemagne, cet apparéil n'est pas soumis à une obligation de déclaration auprès des autorités ni d'acquittement d'une redevance.

Toutefois, dans certains pays, les dispositions peuvent etre differentes: avant d'utiliser l'appareil à l'étranger, se renseigner au sujet des réglementations nationales en vigueur. Respecter les dispositions correspondantes ainsi qu'une eventuelle obligation de déclaration, sinon l'utilisateur risque de lourdes amendes voire la confiscation de I'émetteur-recepteur radio.

Montage d'un émetteur-recepteur radio dans un vehicule :

Pour presque tous les vehicules, le constructeur définit des prescriptions d'installation pour les émetteurs-recepteurs radio et les antennes : il est donc nécessaire de se renseigner auprès du concessionnaire automobile pour connaître les prescriptions du fabricant relatives au modele de vehicule. Lors de l'installation, respecter impérativement ces prescriptions, sous peine d'entrainer une éventuelle annulation de l'autorisation d'exploitation du vehicule.

Utilisation de la radiotéléphonie dans le vehicule :

Alors que le conducteur d'un vehicule n'a le droit d'utiliser un téléphone portable qu'vec un dispositif mains-libres ou seulement lorsque le moteur du vehicule est eteint, le code de la route allemand StVO prevoit expressement une exception pour les émetteurs-recepteurs radio jusqu'au 30 juin 2020 (se renseigner au sujet d'eventuelles différences de reglementation avant les trajets à l'étranger). Avec un dispositif mains-libres activé (VOX), l'émetteur récepteur satisfait aux prescriptions à partir du 1er juillet 2020. N'utiliser cependant l'appareil que lorsque les conditions de circulation le permettent (voir également les consignes de sécurité).

Composition du kit

Émetteur-recepteur CB

Microphone à électret avec fonction up/down

Équerre de montage et vis de fixation

Support de microphone

Mode d'emploi

Installation

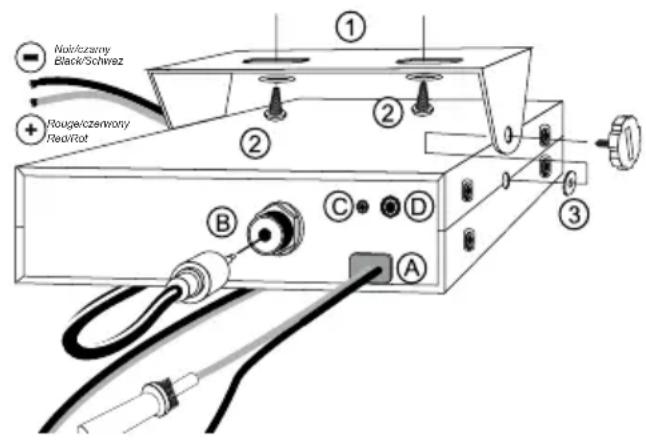

Montage dans la voiture

a) Respecter les instructions du constructeur du vehicule.
b) Veiller à ce que tous les cables et conduites de raccordement puissant être acheminés sans problème dans le vehicule. Ne pas faire passer les cables à proximé du chauffage.
c) Fixer l'équre de montage (1) (voir ill.) à l'emplacement approprié avec les vis autotaraudeuses (2) (diamètre de l'alésage : 3,2 mm). S'assurer au préalable qu'aucune conduite à l'intérieur de la voiture ne risque d'être endommagée par la fixation. L'équre de montage doit être installée à un emplacement approprié procurant à l'émetteur-recepteur radio un appui ferme, sur et soumis le moins possible à des vibrations.
d) Pour le support de microphone, désirir un endroit où le microphone sera toujours à portée de main et où son cable de raccordement à l'émetteur-recepteur radio ne généra pas.

Remarque: Si l'espace disponible pour l'installation de l'émetteur-recepteur radio est si restreint que cela entrave l'émission du haut-parleur (dans le fond de l'émetteur-recepteur radio), il convient de monter un haut-parleur mobile externe de la gamme d'accessoires stabo. Il se raccorde à la prise EXT.SP (C) au dos de l'émetteur-recepteur radio, coupant automatiquement le haut-parleur interne.

Raccordement de l'antenne

Selection de l'antenne :

Pour la radiocommunication CB, la règle suivante s'applique également : plus l'antenne est performante, plus la portée de la station sera importante.

Selectionner l'article qui vous convient en tenant compte des recommandations suivantes.

Antenne mobile :

Il existe des antennes préréglées et d'autres réglibres.

Les antennes preréglées doivent être montées uniquement sur une grande surface métallique, par exemple sur le toit de la voiture ou sur le coffre.

S'assurer alors que le branchement à la terre est court.

Lors du perçage du trou pour l'antenne dans la carrosserie, la tôle doit être parfaitement ponnée pour que la vis de fixation et le joint reposent bien en place.

Faire passer le cable coaxial sans le plier en évitant les endroits tranchants (dans le cas contraire : risque de court-circuit).

Brancher le cable d'antenne sur le raccord (B).

Antenne de station fixe :

Une antenné de station fixe permet d'atteindre la portée maximale avec l'émetteur-recepteur radio. Pour les antennes extérieures, il est impératif de respecter les dispositions de la féderation allemande des industries de l'électrotechnique, de l'électronique et de l'ingénierie de l'information VDE, (protection contre la foudre), les dispositions relatives à la statique et les dispositions de la législation en matière de construction et génie civil en vigueur. Le mieux dans ce cas est de faire installer l'antenne par un professionnel.

L'antenna de station fixe ideale est disponible dans la gamme d'accessoires stabo.

Adaptation de l'antenne

N'émettre enaucun cas sans antennecar cela entraine la destruction de l'appareil.

L'adaptation de l'antenne consiste à accorder l'antenne à l'impédance de sortie de l'émetteur, à savoir 50 Ω.

L'impédance caractéristique effective de l'antenne ne dépend pas seulement de sa longueur, mais aussi de l'environnement dans lequel elle est montée. Par conséquent, le fabricant ne peut fournir qu'une antenne préréglée approximativement. En règle générale, elle est construite de sorte qu'il y ait toujours suffisamment de marge pour un ajustement aux conditions réelles. En pratique, cela signifie qu'une nouvelle antenne est la plupart du temps trop longue.

Pour l'adaptation, brancher un TOS-metre (p. ex. le TOS-1 de President, ref. 50004) entre le stabo xm 3008e VOX 12/24 et l'antenne et raccourcir ou allonger l'antenne selon les indications du fabricant de sorte que le TOS soit aussi faible que possible sur le canal préféREDe l'utilisateur ou sur l'un des canaux du milieu. Régler en outre la modulation FM afin de tousjours garantir une puissance d'émission constante lors de la mesure.

Il faut dans tous les cas atteindre une valeur ≤ 1:2,0 . En fonctionnement mobile, cela ne sert cependant à rien de pouvoir régler impératifement une valeur de 1:1 car d'autres environnements, des modifications du cable, etc. peuvent de toute façon faire varier cette valeur. Il est toute fois conseilé de vérifier régulièrement l'adaptation car une mauvaise valeur indique des problèmes au niveau des connecteurs et des cables.

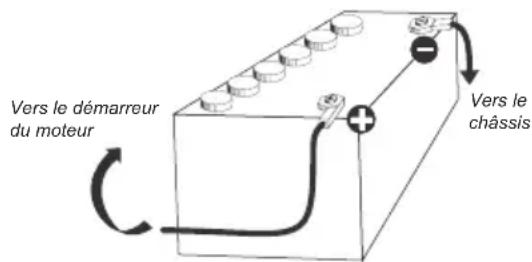

Alimentation électrique

L'émetteur-recepteur radio est alimenté par une tension continue de 26,4 volts maxi. Il est équipé d'une protection contre l'inversion de polarité.

S'assurer malgré tout au préalable que la polarité est correcte. Une inversion de polarité entraîne la destruction de l'émetteur-recepteur CB.

La tension d'alimentation ne doit enaucun cas depasser 30 V.

Le pôle négatif est à la masse (= chàssis) comme sur pratiquement toutes les voitures modernes.

Avant le raccordement, vérifier la polarité et la tension : sur les voitures anciennes, le pole positif peut également être à la masse. En cas de doute, s'adresser à un atelier spécialisé.

Après s'être assure que la tension et la polarité sont correctes, procéder comme suit :

a) L'émetteur-recepteur radio est fourni avec un cable d'alimentation électrique (A) contenant un fusible intégré de 5 A à action rapide. Raccorder les extrémités libres du cable d'alimentation électrique aux bornes correspondantes directement sur la batterie : Rouge = pôle positif, noir = pôle négatif (masse).

b) Raccorder directement le cable à la batterie du vehicule. En cas de raccordement à l'allume-cigares par exemple, une fois le contact coupé, l'émetteur-recepteur radio ne serait plus alimenté par la tension de sauvêgarde nécessaire à son fonctionnement.
c) Poser le cable d'alimentation electrique dans la voiture de sorte qu'il subisse le moins possible les interférences du système d'allumage.

ATTENTION: Si lefuse dans le cable d'alimentation electrique grille : a) trouver la cause et I'eliminer, b)le remplacer uniquement par un autre fusible de 5 A.

Toujours eteindre l'appareil avant de quitter le vehicule afin de ne pas se retrouver avec une batterie a plat au prochain demarrage.

Haut-parleur externe

Le stabo xm 3008e VOX 12/24 est équipé au dos d'un raccord (C) pour un haut-parleur externe d'une impédance de 8 Ω.

Pour améliorer la restitution, il est possible de raccorder un haut-parleur doté d'une fiche jack mono de 3,5 mm. Monter le haut-parleur de manière à ce qu'il ne puisse blesser ni les passagers ni le conducteur en cas d'accident.

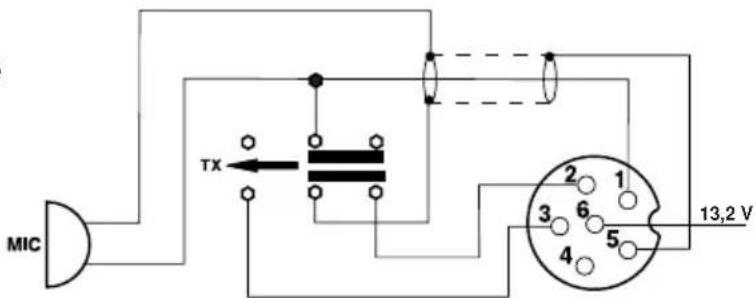

Raccordement du microphone

Brancher le microphone fourni sur le raccord pour microphone situé à gauche, à l'avant de l'appareil. Veiller à ce que l'encoche sur la fiche soit dirigée vers le bas.

Programmation du pays (6)

Le stabo xm 3008e VOX 12/24 dispose de six configurations de canaux différentes.

En Allemagne, cet apparéil n'est pas soumis à une obligation de déclaration auprès des autorités ni d'acquittement d'une redevance.

Avant d'utiliser l'émetteur-recepteur radio à l'étranger, se familiariser avec les réglementations des pays concernés et respecter une éventuelle obligation de déclaration.

La bande de fréquence et la puissance d'émission de l'appareil doivent répondre aux directives nationales du pays dans lequel il est utilisé.

EU 40 FM (4 W), 40 AM (4 W)1)

PL 40 FM (4 W), 40 AM (4 W)2

avec un décalage de porteuse de -5 KHz

avec un décalage de portuse de 0/-5 KHz, commutable

1) Sans obligation de déclaration ni d'acquittement de redevance dans les pays suivants: BE, CH, CY, DE, DK, EE, IS, LT, LU, NO, PT, SE Déclaration et acquittement de redevance obligatoires dans les pays suivants: ES, IT
2) Autorisé exclusivement en PL
3) Sans obligation de déclaration ni d'acquittement de redevance dans les pays suivants : DE, CZ, SK

4) Utilisation autorisée dans tous les pays membres de la CEPT, déclaration obligatoire dans certains pays
5) Autorisé exclusivement en GB
6) Autorisé en Russie

Pour changer de configuration, proceder comme suit :

1. Éteindre l'émetteur-recepteur radio.
2. Appuyer sur la touche VOX et la maintainir enfoncée pendant la mise sous tension de l'appareil.
3. La configuration de canaux utilisé jusqu'à présent clignote alors sur l'écran.
4. Sélectionner ensuite l'une des six configurations à l'aide des touches / (7).
5. Appuyer sur la touche VOX et la maintainir enfoncée pendant environ 1 s jusqu'à ce qu'une tonalité de confirmation retentisse.
6. Eteindre l'appareil puis le rallumer.

L'appareil est ensuite opérationnel avec la nouvelle configuration de canaux.

Utilisation

L'utilisation du stabo xm 3008e VOX 12/24 est quasi intuitive. Une fois tous les raccordements terminés, allumer l'émetteur-recepteur CB à l'aide du bouton de réglage rotatif interieur de droite 1 (OFF/VOL), qui sert également à régler le volume. L'écran devrait alors s'illuminer. Si l'écran resteASF, vérifier l'alimentation électrique et le fusible. Un bruit de fond en provenance du haut-parleur devrait se faire entendre. Si ce n'est pas le cas, vérifier si le microphone est raccordé et tourner le bouton de réglage rotatif extérieur de droite 1 (SQ) dans le sens inverse des aiguilles d'une montre jusqu'à ce que le bruit de fond soit audible.

Bip des touches KEY BEEP -Réglage, voir Menu (page 10)

La fonction Key Beep activée est indiquée sur l'écran par BP et toutes les commandes sur l'appareil sont confirmées par un court bip sonore.

BIP DEMESSAGE BIEN RECU -Réglage,voir Menu (page 10)

La fonction Bip de message bien reçu activée est indiquée sur l'écran par une. Àpres le relâchement de la touche PTT, un court bip sonore est émis. Cela signale au correspondant qu'il peut à présent émettre.

Réception

Selection du canal (7)

Il est possible de régler le canal sur lequel l'utilisateur souhaite écouter ou parler à l'aide des touches / (7).

Silencieux (Squelch) (1)

Le stabo xm 3008e VOX 12/24 possede un circuit de suppression du bruit de fond (Squelch) qui annule la restitution en cas d'absence de signal ou de signal trop faible. Le niveau de signal auquel le circuit entre en action se regle à l'aide du bouton de réglage rotatif SQ (1). Une rotation vers la gauche diminue le niveau tandis qu'une rotation vers la droite l'augmente. En cas de conditions de réception variables, comme en fonctionnement mobile, un réajustement féquent peut être nécessaire.

ASC (Automatic Squelch Control, réglage silencieux automatique) (1)

L'ASC est un circuit breveté du Groupe President Electronics SA France. Ce circuit évalue ce qu'on appelle le rapport signal-bruit (rapport entre le signal utile et le signal parasite). Le signal

utile est alors commute vers le haut-parleur uniquement lorsqu'il est receivable, c'est-à-dire presque sans bruit de fond. Un réajustement constant comme pour le circuit de silencieux dépendant de l'intensité de champ est alors inutile, ce qui profite à la sécurité routière. La fonction ASC est utilisable en AM et FM. Elle est activée lorsque le bouton de réglage silencieux se trouve sur la butée de gauche et est indiquée sur l'écran par

VOX (2) Reglages, voir Menu (page 10)

Une pression brève sur VOX (2) permet d'activer et de désactiver le VOX. Lorsque le VOX est activé, VOX apparait sur l'écran.

Le VOX est un commutateur automatique d'émission/reception pilote par la voix.

Lorsque le VOX est activé, l'émission mains-libres est possible. Il n'est pas nécessaire d'appuyer sur la touche d'émission du microphone en mode VOX.

Placer le microphone à 40-50 cm de distance maxi. et éviter les bruits ambiants forts afin de prévenir les émissions involontaires.

Le réglage de la sensibilité dépend du volume de la voix, du positionnement du microphone et des bruits ambiants.

Le réglage correct du silencieux ou l'activation de la fonction ASC est une condition indispensable pour que le VOX fonctionne.

L'ouverture du circuit de silencieux ou du circuit ASC bloque le VOX pendant un signal de réception et l'affichage VOX clignote.

Après la fermeture du circuit de silencieux ou du circuit ASC, le VOX est réactivé au bout d'une seconde environ. Ainsi, le signal de réception ne provoque pas démissions involontaires.

Le VOX activé ne peut alors émettre que lorsque le silencieux ou la fonction ASC est activé.

AM/FM (4) Types de modulation

Aux positions de programme 40/40 et 80/40, il est possible d'utiliser non seulement le type FM, mais aussi le type AM. Le type de modulation que l'utiliseur privilégie dépend de ses correspondants et de ses propres souhaits. Toutefois, penser à l'obligation de déclaration en vigueur dans de nombreux pays pour le fonctionnement AM.

D'une manière générale, les signaux à modulation de fréquence (FM) sont moins sensibles aux perturbations des étincelles d'allumage, etc. que les signaux à modulation d'amplitude (AM). En cas de signal distordu et incompréhensible dans le haut-parleur, tenter只想 la réception dans l'autre type de modulation.

Une pression brève sur la touche AM/FM 4 permet de basculer entre AM et FM. Le type de modulation est indiqué sur l'écran sous la forme AM ou FM. Dans la bande de fréquence U, le changement se fait entre AM, FM et FM UK.

EMG / ANL/NB (5) Emergency channel/canal d'appeal d'urgence

Automatic-Noise-Limiter/Noise Blanker (réducteur de bruit/suppresseur de bruit automatique)

L'appareil est équipé d'un réducteur de bruit automatique.

Une pression brève sur EMG permet de basculer vers EMG1 et EMG1 apparaît sur l'écran, une deuxième pression brève sur EMG permet de basculer vers EMG2, EMG2 apparaît sur l'écran.

Une pression longue sur EMG permet d'activer/de désactiver la fonction ANL. Lorsqu'elle est activée, ANL apparait sur l'écran.

Remarque: En mode AM, ANL/NB fonctionnent, tandis que seul NB fonctionne en mode FM.

Intensité du signal

Les barres à gauche de l'affichage du canal indiquent l'intensité du signal par niveaux S lors de la réception. Les valeurs S 1, 3, 5, 7, 9 +30 sont affichées.

Émission

Pour émettre, appuyer sur la touche PTT (touche push to talk) 8 du côte gauche du microphone et parler normalement dans le microphone en Maintenant la touche enfoncée. Ne pas parler trop fort pour que la voix paraisse naturelle sur la station opposée. Le mieux est de faire un essai, puis de demander un rapport de modulation. Cependant, ne pas oublier que sans antennre raccordée et adaptée, l'utilisateur ne doit pas émettre, car cela endommage l'émetteur-recepteur radio.

Attendre un moment avant de commencer à émettre, le temps d'écouter si le canal est libre, afin de ne pas faire doublon avec une autre station. Garder à l'esprit également que l'émetteur met un certain temps à démarrer, donc ne pas commencer à parler immédiatement mais attendre une seconde.

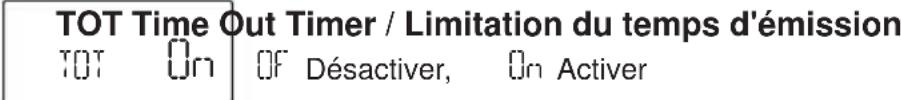

TOT (Time Out Timer)

Lorsque la touche PTT reste enforcée pendant plus de 3 minutes, la transmission se termine automatiquement et l'affichage de canal clignote.

Affichage de la puissance

Lorsque l'utilisateur appuie sur la touche PTT du microphone, la puissance de sortie relative de l'émetteur est affichée au niveau des barres à la place de la valeur S. Pour AM, un nombre de barres plus ou moins important est affiché selon la modulation.

Rétroéclairage de l'écran - Réglage, voir Menu

La couleur par défaut est: r (orange).

Dans Menu, il est possible de modifier la couleur et la luminosité du rétroéclairage de l'écran.

Utilisation du menu

Une pressi longue sur la touche VOX (2) permet d'ouvrir la liste de menus.

Une pression brève sur la touche ou (7) ou sur les touches UP/DOWN du microphone permet de selectionner le paramètre à modifier.

Apreès une pression brève sur la touche VOX (2), la valeur du paramètre régle clignote sur l'affichage LCD.

Une pression brève sur la touche ou (7) permet de modifier la valeur.

Une pression brève sur la touche VOX (2) permet de confirmer la valeur et de quitter le réglage.

Une pression longue sur la touche VOX (2) permet d'enregistrer le réglage et de quitter le menu.

Affichage LCD

(valeur par défaut)

Bip

KEY BF

In Activer,

OF

Désactiver

Bip de message bien reçu

RG 3P UF

In Activer,

DF

Désactiver

Affichage LCD

(valeur par défaut)

Réglage du canal d'urgence

Appuyer sur la touche VOX pour confirmer le canal sélectionné. Le premier paramètre (le canal) clignote.

Utiliser la touche ou de l'appareil ou la touche UP/DN du microphone pour regler le canal.

Appuyer sur la touche VOX pour confirmer le canal sélectionné. Le deuxième paramètre (mode) clignote.

Utiliser la touche ou de l'appareil ou la touche UP/DN du microphone pour selectionner le mode AM ou FM.

Appuyer sur la touche VOX pour confirmer.

Appuyer à nouveau sur la touche VOX pour réinitialiser tous les paramètres et quitter le mode MENU.

Affectation des pôles du connecteur de microphone (six pôles)

1 Modulation
2 -
3 TX
4 -
5 Masse
6 Alimentation électrique

Caracteristiques techniques

Généralités

Canaux:40(80)

Modes de fonctionnement : AM/FM

Plage de fréquences : 26,565 MHz à 27,99125 MHz

Impedance de l'antenne: 50 ohms

Tension d'alimentation : 13,2 / 26,4 V CC

Composition du kit: émetteur-recepteur radio,

microphone à main

à electret avec support équerre de montage, matériel de montage

Partie émission

Stabilité de fréquence: +/- 600 Hz

Puisance d'émission : 4 W AM / 4 W FM

Hub FM: ≤ 2 kHz

Taux de modulation : ≥ 85 %

Émissions parasites : inf. à 4 nW (- 54 dBm)

Réponse en fréquence :

300 Hz - 3 kHz en AM/FM

Puisance dans les canaux adjacents :

inf. à 20 μW

Sensibilité du microphone :

<3mV

Consommation électrique :

2 A maxi.

Partie réception

Sensibilité (20 dB SINAD)°: ≤ -107 dBm

Réponse en fréquence : 300 Hz - 3 kHz

Sélectivité du canal adjacent : 60 dB

Puisance de sortie NF : 2 W

Sensibilité Squelch : < 1 μV minimum

Réjection de fréquences d/images : 70 dB

Consommation electrique : 300 mA nom. / 750 mA maxi.

En cas de problèmes

L'émission est impossible ou seulement en mauvaise qualité :

Vérifier le taux d'ondes stationnaires de l'antenne ainsi que la conduite d'alimentation pour y détecher des interruptions ou faux contacts éventuels.

Vérifier que le microphone est correctement raccordé et qu'il n'y a pas de faux contacts dans la liaison.

Lorsque l'utilisateur appuie sur la touche d'émission du microphone, TX doit s'afficher et l'émetteur-recepteur radio doit émettre. Relâcher la touche, cet affichage doit disparaître et l'émetteur-recepteur radio doit repasser en mode réception.

L'émission ne recoit aucune réponse ou la réception est mauvaise :

Régler correctement le bouton de réglage SQUELCH.

Ajuster le bouton de réglage VOLUME sur un niveau de restitution approprié.

Vérifier que le microphone est correctement raccordé et qu'il n'y a pas de faux contacts dans la liaison.

Vérifier le taux d'ondes stationnaires de l'antenne ainsi que la conduite d'alimentation pour y détecher des interruptions ou faux contacts évventuels.

S'assurer d'utiliser le même mode de fonctionnement (AM ou FM) que le correspondant.

Les affichages ne s'allument pas :

Vérifier le bloc d'alimentation: est-il allumé?

Les connexions plus (= ROUGE) et moins (= noir) sont-elles inversées? Dans ce cas, changer les connexions.

Conseils pour la radiocommunication :

Pour profiter de communications radio sans perturbation, il est nécessaire de suivre les six règles de radiocommunication CB suivantes :

1. Àpès avoir allumé l'appareil, toujours écouter en premier lieu si le canal régle est libre.
2. De plus, ouvrir le circuit de silencieux afin d'entendre même les stations les plus faibles.
3. L'utilisateur peut démarrer son propre appel uniquement lorsque le canal est entièrement libre.
4. N'émettre que des appels brefs.
5. ÀpRES chaque appel, écouter attentivement si une station répond. Répéter l'appel seulement après.
6. ÀpRES chaque transmission de la station opposée, toujours faire une pause de quelques secondes avant de parler afin de laisser la possibilité à d'autres stations de se manifester (« pause de commutation »).

Canaux d'emploi

Les canaux d'appels suivants sont recommandés :

Canal 1 (FM) en tant que canal d'applen en FM,

Canal 4 (AM) en tant que canal d'emploi en AM,

Canal 9 (AM) en tant que canal d'emploi d'urgence et canal des routiers

Canal 19 (FM) en tant que canal des routiers

Des divergences sont bien entendu possibles.

En présence de mauvaises connexions ou de fortes perturbations, la transmission sans erreur de mots difficiles à comprendre tels que les noms propres et les noms de ville est souvent problématique.

Dans ce cas, l'alphabet d'épellation international, également utilisé dans le transport aérien (OACI) et à l'OTAN, est d'une aide précieuse :

Alphabet phonétique international

A Alfa H Hotel O Oscar V Victor

B Bravo | India P Papa W Whiskey

Évaluation de la qualité de réception

Pour pouvoir dire clairment à son interlocuteur avec qu'elle force et qu'elle clarté on le recoit, on utilise les chiffres du code R/S. La valeur R correspond à la compréhensibilité (« lisibilité ») et la valeur S (« Santiago ») à la force de réception/au volume de la station opposée.

Les deux lettres R et S sont les abréviations des termes anglais « readability » (= lisibilité) et « signal strength » (= intensité du signal).

Code R/S

R = Lisibilité

1 non lisible, incompréhensible
2 lisible par moments ou en partie
3 difficilement lisible
4 lisible, comprehensible
5 facilement lisible

S = Intensité du signal

1 à peine audible
2 très faiblement audible
3faiblementaudible
4 suffisamment audible
5 assez facilement audible
6 facilement audible
7 assez fortement audible
8 fortement audible
9 très fortement audible

Abréviations

La radiocommunication CB possède également un « jargon », comprenant de nombreux termes techniques, empruntés par exemple aux radioamateurs et à la radiocommunication professionnelle.

Ils servent principalement à la transmission rapide et univoque de messages, y compris dans les cas où la transmission est difficile ou perturbée. Voici une liste des abréviations courantes et de leur signification, utilisées généralement dans le monde de la radiocommunication CB :

Break: Demande de s'intercaler, s'interrompre

Cheerio: Au revoir

CQ: Appel général

CL: Fin de la radiocommunication, déconnexion de la station

DX: Liaison longue distance

Fading : Variation du signal

HI:Rire

Mike: Microphone

QRN: Perturbations

Négatif : Non

OK : Tout bien compris, c'est correct

Roger: J'ai compris, tout bien reçu

Skip: Nom de code en radiocommunication

Standby: En attente, à l'écoute sans émettre

Stereo: Deux stations émettent simultanément

TVI: Interférences TV

Groupes Q

En radiocommunication CB, on utilise très souvent des abréviations. Nombre d'entre elles sont issues du code Q international, également utilisé pour la radiocommunication en mer ou la radiocommunication amateur. Ces codes de trois lettres permettent de transmettre rapidement des informations. Étant donné que certains cibistes, en particulier les novices dans ce domaine, ne connaissent pas ces abréviations, nous avons rassemblé les plus courantes et expliqué leur signification en radiocommunication CB :

QRA : Emplacement de la station
QRG: Fréquence
QRL:Je suis occupé
QRM: Parasites, brouillage
QRN: Brouillage atmophérique (orages)
QRP: Faible, petit
QRT: Cessez les émissions
QRU:Plusrienadire
QRV:Je suis prêt
QRX:Restez en ecoute un instant
QRZ: Indicatif de la station: par qui suis-je appelé?
QSB : Fading, variation
QSL: Carte de confirmation de contact
QSO: Contact radio
QSP:Transmettrea...
QST: Communique général
QSY: Dégagement de fréquence
QTH: Position de station

Twój stabo xm 3008e VOX 12/24

La bande de fréquence et la puissance d'émission de votre apparéil doivent correspondre à la configuration autorisée dans la pays où il est utilisé.

Le soussigné, stabo Elektronik GmbH, déclare que l'équipement radioélectrique du type stabo xm 3008e VOX 12/24

est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

https://stabo.de/fileadmin/DoC/DoC_RED_xm3008e_VOX.pdf

UPROSZCZONA DEKLARACJA ZGODNOSCI UE

Sous réserve d'erreurs et de modifications.
