MODE D'EMPLOI XM 3006e 1224 V VOX STABO

Pour être en mesure d'utiliser cet appareil de façon optimale et pour en trouver du plaisir,

nous vous recommandons de lire ce mode d'emploi avec le plus grand soin.

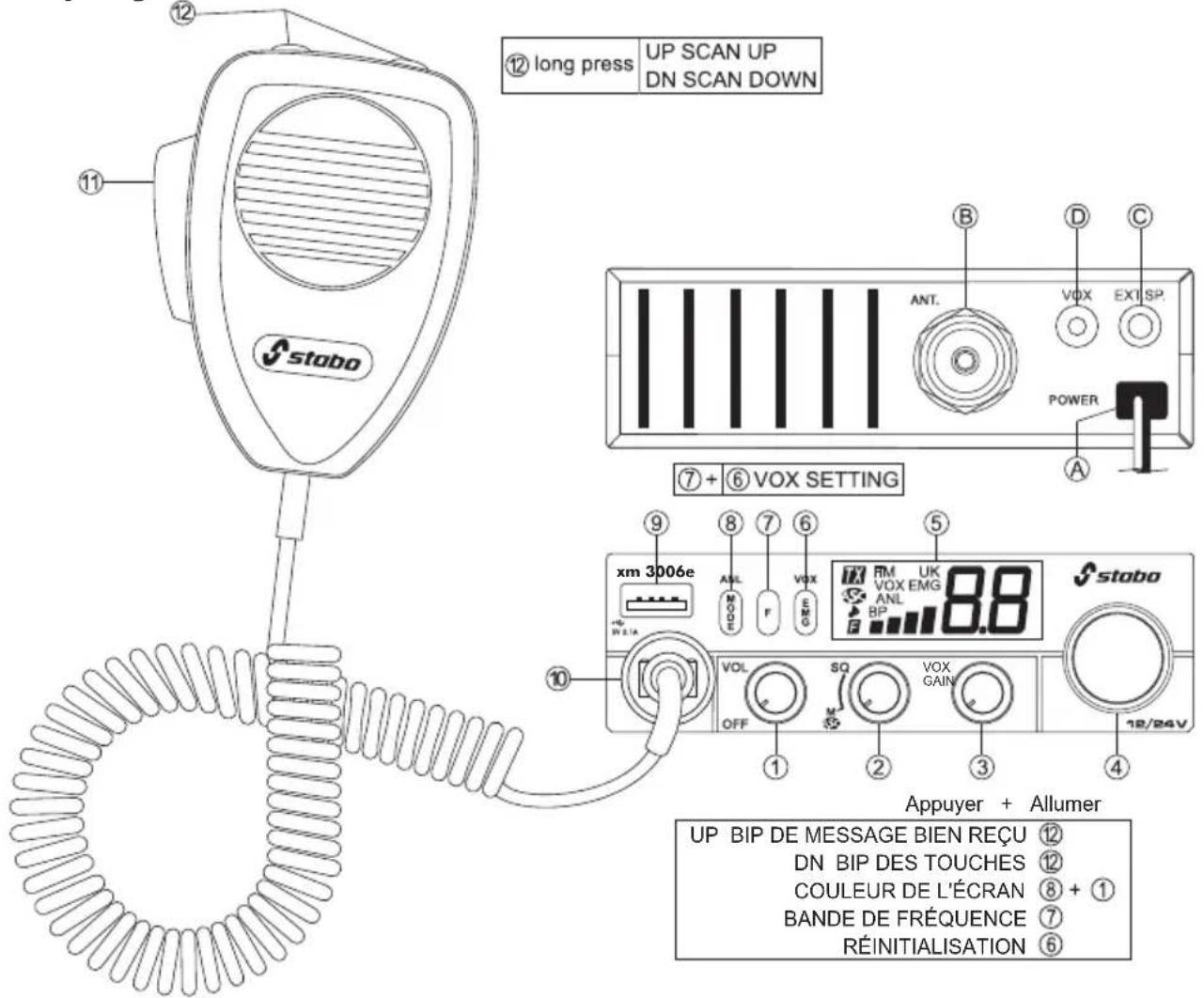

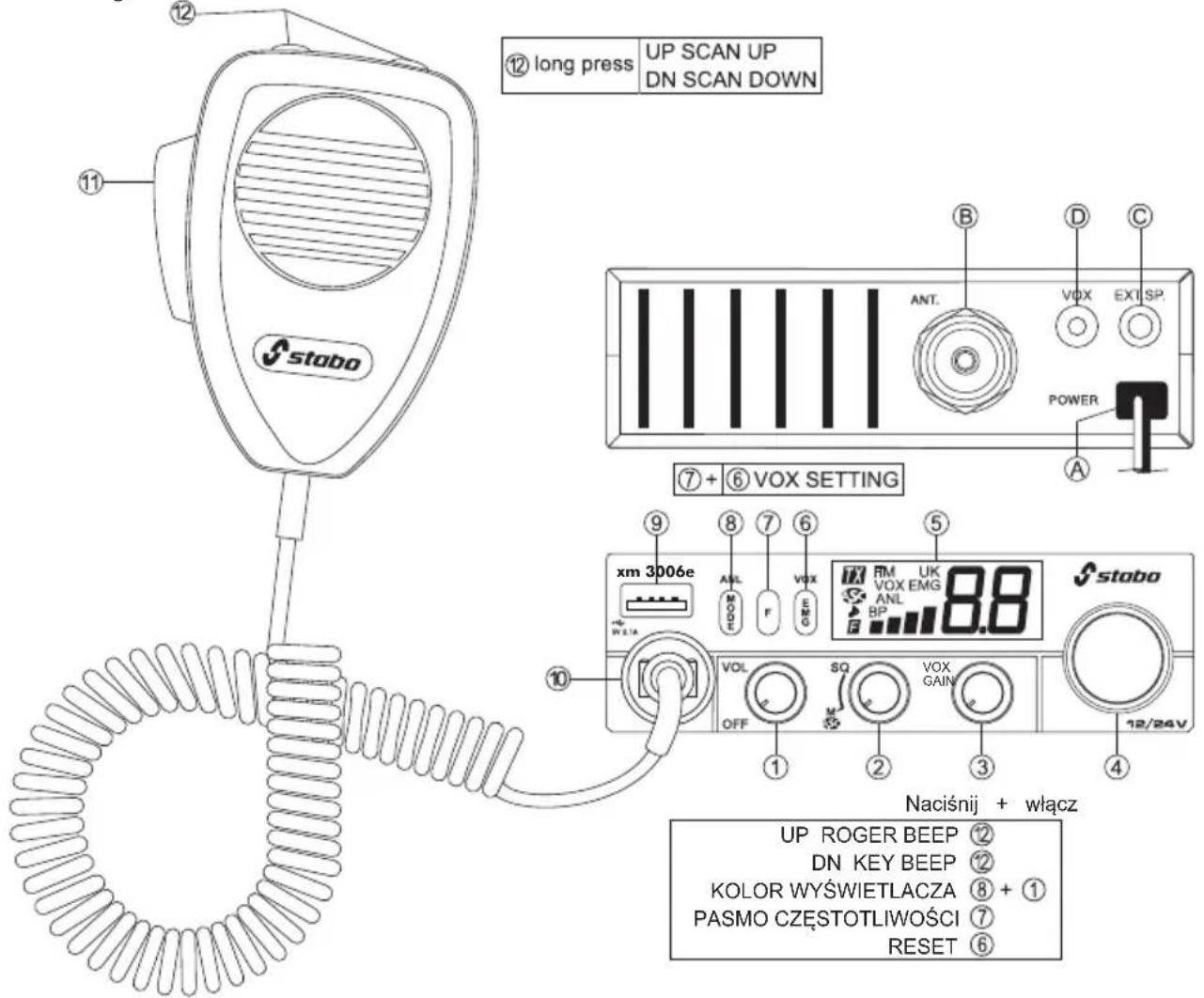

Aperçu de votre stabo xm 3006e VOX 12/24

⑫ long press UP SCAN UP DN SCAN DOWN ⑦ + ⑥ VOX SETTING xm 3006e ⑨ ⑧ ⑦ ⑥ ⑤ RM UK VOX EMG ANL 8.8 BP VOL SQ VOX GAIN OFF 12/24V Appuyer + Allumer UP BIP DE MESSAGE BIEN REÇU ⑫ DN BIP DES TOUCHES ⑫ COULEUR DE L'ÉCRAN ⑧ + ① BANDE DE FRÉQUENCE ⑦ RÉINITIALISATION ⑥

1 ON/OFF - Volume (commande du volume avec interrupteur marche/arrêt)
2 SQUELCH (silencieux)/ASC (Automatic Squelch Control)
3 VOX GAIN Bouton de réglage de la sensibilité VOX
4 Sélection du canal avec le commutateur rotatif ou les touches UP/DOWN sur le microphone
5 Écran
6 pression courte : Emergency, canaux d'urgence pression longue : fonction VOX
7 Touche F
8 pression courte : Mode pour sélectionner le type de modulation AM/FM pression longue : ANL, réducteur de bruit automatique
9 Prise de charge USB
10 Prise microphone (6 pôles)
11 Touche PTT
12 pression courte : touches UP/DOWN, sélection du canal sur le microphone pression longue : SCAN, recherche de canal

A Alimentation électrique (12/24 V)
B Raccord pour l'antenne (SO-239)
C Raccord pour le haut-parleur externe (2 W, ∅ 3,5 mm)
D Raccord pour le microphone VOX en option (∅ 2,5 mm)

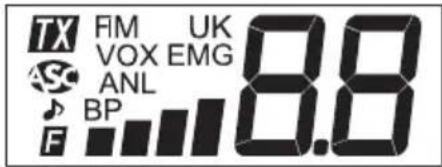

Affichage lorsqu'il est activé

Émission

FM Mode AM

Made FM

EMG Accès direct au canal 19 ou 9

Automatic Squelch Control (réglage silencieux automatique)

ANL Réducteur de bruit ANL

Fonction BIP DE MESSAGE BIEN REÇU

BP Fonction KEY BEEP

Mode MENU

68 Canal réglé

Fonction SCAN (le point clignote)

Risance d'émission/de réception

Bienvenue dans le monde fascinant de la CB et félicitations pour l'acquisition de l'émetteur-récepteur CB stabo xm 3006e VOX 12/24. Votre choix s'est porté sur un appareil de pointe pratique doté de nombreuses fonctions supplémentaires et qui peut être utilisé aussi bien dans la voiture qu'à la maison en tant que station fixe. Parmi ses autres caractéristiques, on peut citer sa facilité d'utilisation et sa construction robuste.

Veuillez lire attentivement ce mode d'emploi dans son intégralité afin de pouvoir tirer profit au maximum de toutes les possibilités de votre stabo xm 3006e VOX 12/24. Respecter en particulier les consignes de raccordement et d'installation. Nous vous souhaitons beaucoup de plaisir et de nombreuses conversations radio agréables avec votre stabo xm 3006e VOX 12/24 !

Description du produit / Utilisation conforme

Le stabo xm 3006e VOX 12/24 est un appareil de radiocommunication mobile CB destiné à l'installation dans les véhicules. Avec un bloc d'alimentation approprié, l'appareil peut également être utilisé en tant que station fixe. Votre choix s'est porté sur un appareil de pointe pratique doté de nombreuses fonctions :

Fonctions

Fonction Vox commutable (5 niveaux)

Fonctionnement 12/24 V à rendement énergétique élevé sans commutation (aucun convertisseur requis)

Affichage LCD multifonction (7 couleurs de fond au choix)

Silencieux manuel et silencieux automatique ASC (brevet de PRESIDENT)

40 canaux AM / FM multinormes UE

6 tableaux des fréquences commutables

ANL (Automatic Noise Limiter, réducteur de bruit automatique) (AM), commutable

Recherche (fonction de balayage)

Bip de message bien reçu, commutable

Informations importantes

Consignes de sécurité

• Il est fortement recommandé aux porteurs de stimulateurs cardiaques de demander d'abord à un médecin s'il y a des contre-indications à l'utilisation d'un émetteur-récepteur radio ou quelles sont les règles de conduite à adopter en la matière.
• Ne toucher en aucun cas l'antenne pendant l'émission.
• Se familiariser impérativement avec les fonctions et la commande de l'appareil avant de l'utiliser sur le véhicule. Ne pas se laisser distraire par la commande de l'appareil ou par les conversations radio pendant la conduite.
• Ne jamais émettre sans antenne raccordée.
• Ne jamais ouvrir le boîtier d'un émetteur-récepteur radio ou de l'accessoire et ne jamais effectuer de modification. Ne confier les réparations qu'à des personnes qualifiées. Toute modification ou intervention sur l'émetteur-récepteur radio entraîne automatiquement l'annulation de l'autorisation d'exploitation de l'appareil ainsi que du droit à la garantie.
• Empêcher les enfants de jouer avec l'émetteur-récepteur radio, les accessoires ou le matériau d'emballage.
• Ne pas utiliser l'appareil en présence de dommages sur le boîtier ou l'antenne : prendre contact avec un atelier spécialisé.
• Protéger l'émetteur-récepteur radio et les accessoires de l'humidité, de la chaleur, de la poussière et des fortes secousses. Éviter des températures de fonctionnement inférieures à -10 °C ou supérieures à +50 °C.

Prescriptions légales

Fonctionnement des appareils de CB :

En Allemagne, cet appareil n'est pas soumis à une obligation de déclaration auprès des autorités ni d'acquittement d'une redevance.

Toutefois, dans certains pays, les dispositions peuvent être différentes : avant d'utiliser l'appareil à l'étranger, se renseigner au sujet des réglementations nationales en vigueur. Respecter les dispositions correspondantes ainsi qu'une éventuelle obligation de déclaration, sinon l'utilisateur risque de lourdes amendes voire la confiscation de l'émetteur-récepteur radio.

Montage d'un émetteur-récepteur radio dans un véhicule :

Pour presque tous les véhicules, le constructeur définit des prescriptions d'installation pour les émetteurs-récepteurs radio et les antennes : il est donc nécessaire de se renseigner auprès du concessionnaire automobile pour connaître les prescriptions du fabricant relatives au modèle de véhicule. Lors de l'installation, respecter impérativement ces prescriptions, sous peine d'entraîner une éventuelle annulation de l'autorisation d'exploitation du véhicule.

Utilisation de la radiotéléphonie dans le véhicule :

Alors que le conducteur d'un véhicule n'a le droit d'utiliser un téléphone portable qu'avec un dispositif mains-libres ou seulement lorsque le moteur du véhicule est éteint, le code de la route allemand StVO prévoit expressément une exception pour les émetteurs-récepteurs radio jusqu'au 30 juin 2020 (se renseigner au sujet d'éventuelles différences de réglementation avant les trajets à l'étranger). Avec un dispositif mains-libres activé (VOX), l'émetteur-récepteur satisfait aux prescriptions à partir du 1er juillet 2020. N'utiliser cependant l'appareil que lorsque les conditions de circulation le permettent (voir également les consignes de sécurité).

Composition du kit

Émetteur-récepteur CB

Microphone à électret avec fonction up/down

Équerre de montage et vis de fixation

Support de microphone

Mode d'emploi

Installation

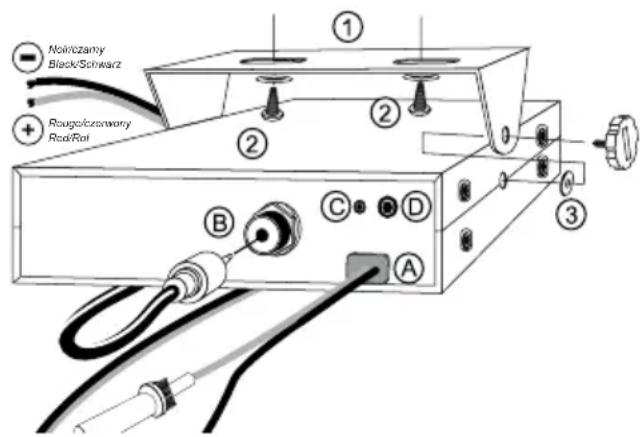

Montage dans la voiture

a) Monter de préférence l'émetteur-récepteur radio avec le rack pour CB stabo breveté (accessoire en option) dans le logement DIN du véhicule. Respecter les instructions du constructeur du véhicule.
b) Veiller à ce que tous les câbles et conduites de raccordement puissent être acheminés sans problème dans le véhicule. Ne pas faire passer les câbles à proximité du chauffage.
c) Fixer l'équerre de montage (1) (voir ill.) à l'emplacement approprié avec les vis autotaraudeuses (2) (diamètre de l'alésage : 3,2 mm). S'assurer au préalable qu'aucune conduite à l'intérieur de la voiture ne risque d'être endommagée par la fixation. L'équerre de montage doit être installée à un emplacement approprié procurant à l'émetteur-récepteur radio un appui ferme, sûr et soumis le moins possible à des vibrations.
d) Pour le support de microphone, choisir un endroit où le microphone sera toujours à portée de main et où son câble de raccordement à l'émetteur-récepteur radio ne gênera pas.

Remarque : Si l'espace disponible pour l'installation de l'émetteur-récepteur radio est si restreint que cela entrave l'émission du haut-parleur (dans le fond de l'émetteur-récepteur radio), il convient de monter un haut-parleur mobile externe de la gamme d'accessoires stabo. Il se raccorde à la prise EXT.SP (C) au dos de l'émetteur-récepteur radio, coupant automatiquement le haut-parleur interne.

Nolitzamy Black/Schwarz Roug/cronworry Rod/Rot ① ② ③ B C D A

Raccordement de l'antenne

Sélection de l'antenne :

Pour la radiocommunication CB, la règle suivante s'applique également : plus l'antenne est performante, plus la portée de la station sera importante.

Sélectionner l'article qui vous convient en tenant compte des recommandations suivantes.

Antenne mobile :

Il existe des antennes préréglées et d'autres réglables.

Les antennes préréglées doivent être montées uniquement sur une grande surface métallique, par exemple sur le toit de la voiture ou sur le coffre.

S'assurer alors que le branchement à la terre est court.

Lors du perçage du trou pour l'antenne dans la carrosserie, la tôle doit être parfaitement poncée pour que la vis de fixation et le joint reposent bien en place.

Faire passer le câble coaxial sans le plier en évitant les endroits tranchants (dans le cas contraire : risque de court-circuit).

Brancher le câble d'antenne sur le raccord (B).

Antenne de station fixe :

Une antenne de station fixe permet d'atteindre la portée maximale avec l'émetteur-récepteur radio. Pour les antennes extérieures, il est impératif de respecter les dispositions de la fédération allemande des industries de l'électrotechnique, de l'électronique et de l'ingénierie de l'information VDE, (protection contre la foudre), les dispositions relatives à la statique et les dispositions de la législation en matière de construction et génie civil en vigueur. Le mieux dans ce cas est de faire installer l'antenne par un professionnel.

L'antenne de station fixe idéale est disponible dans la gamme d'accessoires stabo.

Adaptation de l'antenne

N'émettre en aucun cas sans antenne car cela entraîne la destruction de l'appareil.

L'adaptation de l'antenne consiste à accorder l'antenne à l'impédance de sortie de l'émetteur, à savoir 50 Ω.

L'impédance caractéristique effective de l'antenne ne dépend pas seulement de sa longueur, mais aussi de l'environnement dans lequel elle est montée. Par conséquent, le fabricant ne peut fournir qu'une antenne préréglée approximativement. En règle générale, elle est construite de sorte qu'il y ait toujours suffisamment de marge pour un ajustement aux conditions réelles. En pratique, cela signifie qu'une nouvelle antenne est la plupart du temps trop longue.

Pour l'adaptation, brancher un TOS-mètre (p. ex. le TOS-1 de President, réf. 50004) entre le stabo xm 3006e VOX 12/24 et l'antenne et raccourcir ou allonger l'antenne selon les indications du fabricant de sorte que le TOS soit aussi faible que possible sur le canal préféré de l'utilisateur ou sur l'un des canaux du milieu. Régler en outre la modulation FM afin de toujours garantir une puissance d'émission constante lors de la mesure.

Il faut dans tous les cas atteindre une valeur ≤ 1:2,0. En fonctionnement mobile, cela ne sert cependant à rien de vouloir régler impérativement une valeur de 1:1 car d'autres environnements, des modifications du câble, etc. peuvent de toute façon faire varier cette valeur. Il est toutefois conseillé de vérifier régulièrement l'adaptation car une mauvaise valeur indique des problèmes au niveau des connecteurs et des câbles.

Alimentation électrique

L'émetteur-récepteur radio est alimenté par une tension continue de 26,4 volts maxi. Il est équipé d'une protection contre l'inversion de polarité.

S'assurer malgré tout au préalable que la polarité est correcte. Une inversion de polarité entraîne la destruction de l'émetteur-récepteur CB.

La tension d'alimentation ne doit en aucun cas dépasser 30 V.

Le pôle négatif est à la masse (= châssis) comme sur pratiquement toutes les voitures modernes.

Avant le raccordement, vérifier la polarité et la tension : sur les voitures anciennes, le pôle positif peut également être à la masse. En cas de doute, s'adresser à un atelier spécialisé.

Après s'être assuré que la tension et la polarité sont correctes, procéder comme suit :

a) L'émetteur-récepteur radio est fourni avec un câble d'alimentation électrique (A) contenant un fusible intégré de 5 A à action rapide. Raccorder les extrémités libres du câble d'alimentation électrique aux bornes correspondantes directement sur la batterie :

Rouge = pôle positif, noir = pôle négatif (masse).

b) Raccorder directement le câble à la batterie du véhicule. En cas de raccordement à l'allume-cigares par exemple, une fois le contact coupé, l'émetteur-récepteur radio ne serait plus alimenté par la tension de sauvegarde nécessaire à son fonctionnement.
c) Poser le câble d'alimentation électrique dans la voiture de sorte qu'il subisse le moins possible les interférences du système d'allumage.

ATTENTION : Si le fusible dans le câble d'alimentation grille : a) trouver la cause et l'éliminer, b) le remplacer simplement par un autre fusible de 5 A.

Toujours éteindre l'appareil avant de quitter le véhicule afin de ne pas se retrouver avec une batterie à plat au prochain démarrage.

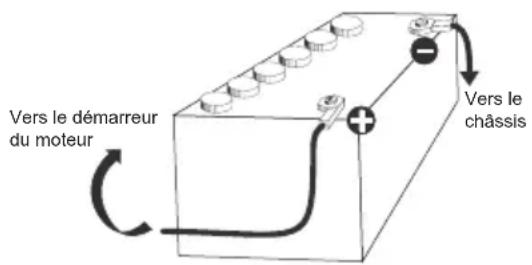

Vers le démarreur du moteur + - Vers le châssis

Haut-parleur externe

Le stabo xm 3006e VOX 12/24 est équipé au dos d'un raccord (C) pour un haut-parleur externe d'une impédance de 8 Ω.

Pour améliorer la restitution, il est possible de raccorder un haut-parleur doté d'une fiche jack mono de 3,5 mm. Monter le haut-parleur de manière à ce qu'il ne puisse blesser ni les passagers ni le conducteur en cas d'accident.

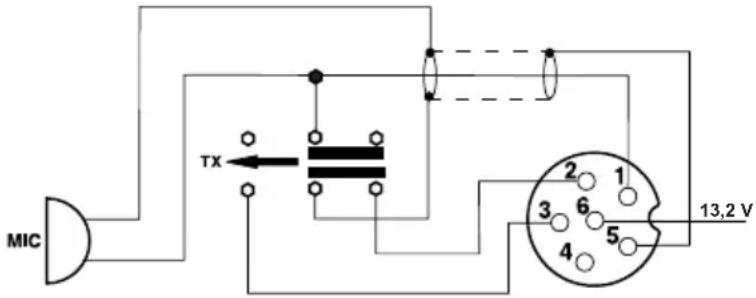

Raccordement du microphone

Brancher le microphone fourni sur le raccord pour microphone situé à gauche, à l'avant de l'appareil. Veiller à ce que l'encoche sur la fiche soit dirigée vers le bas.

Programmation du pays (7)

Le stabo xm 3006e VOX 12/24 dispose de six configurations de canaux différentes.

En Allemagne, cet appareil n'est pas soumis à une obligation de déclaration auprès des autorités ni d'acquittement d'une redevance.

Avant d'utiliser l'émetteur-récepteur radio à l'étranger, se familiariser avec les réglementations des pays concernés et respecter une éventuelle obligation de déclaration.

La bande de fréquence et la puissance d'émission de votre appareil doivent répondre aux directives nationales du pays dans lequel il est utilisé.

EU 40 FM (4 W), 40 AM (4 W) ^1)

PL 40 FM (4 W), 40 AM (4 W) ^2) avec un décalage de porteuse de -5 KHz

d 80 FM (4 W), 40 AM (4 W) ^3)

EC 40 FM (4 W) ^4)

U 40 FM/AM (4 W) CEPT 40 FM (4 W) MPT 1382 ^5)

rU 40 FM (4 W), 40 AM (4 W) ^6) avec un décalage de porteuse de 0/-5 KHz, commutable

2) Autorisé exclusivement en PL
3) Sans obligation de déclaration ni d'acquittement de redevance dans les pays suivants : DE, CZ, SK
4) Utilisation autorisée dans tous les pays membres de la CEPT, déclaration obligatoire dans certains pays
5) Autorisé exclusivement en GB
6) Autorisé en Russie

Pour changer de configuration, procéder comme suit :

1. Éteindre l'émetteur-récepteur radio.
2. Appuyer sur la touche F 7 et la maintenir enfoncée.
3. Rallumer l'émetteur-récepteur radio.

La configuration de canaux utilisée jusqu'à présent clignote alors sur l'écran.

1. Sélectionner ensuite l'une des six configurations à l'aide du commutateur de canal 4.
2. Appuyer sur la touche F et la maintenir enfoncée pendant environ 1 s jusqu'à ce que l'affichage arrête de clignoter.
3. Éteindre l'appareil puis le rallumer.

L'appareil est ensuite opérationnel avec la nouvelle configuration de canaux.

Utilisation

L'utilisation du stabo xm 3006e VOX 12/24 est quasi intuitive. Une fois tous les raccordements terminés, allumer l'émetteur-récepteur CB à l'aide du bouton de réglage rotatif de gauche 1 (OFF/VOL), qui sert également à régler le volume. L'écran devrait alors s'illuminer. Si l'écran reste sombre, vérifier l'alimentation électrique et le fusible. Un bruit de fond en provenance du haut-parleur devrait se faire entendre. Si ce n'est pas le cas, vérifier si le microphone est raccordé et tourner le bouton de réglage rotatif du milieu 2 (SQ) dans le sens inverse des aiguilles d'une montre jusqu'à ce que le bruit de fond soit audible.

KEY BEEP, bip des touches (12)

La fonction Key Beep s'active/se désactive en allumant l'appareil tout en appuyant simultanément sur la touche DN 12. La fonction Key Beep activée est indiquée sur l'écran par BP et toutes les commandes sur l'appareil sont confirmées par un court bip sonore.

BIP DE MESSAGE BIEN REÇU (12)

La fonction Bip de message bien reçu s'active en allumant l'appareil tout en appuyant simultanément sur la touche UP 12. La fonction Bip de message bien reçu activée est indiquée sur l'écran par une ♪. Après le relâchement de la touche PTT, un court bip sonore est émis. Cela signale au correspondant qu'il peut à présent émettre.

Réception

Sélection du canal (4)

L'utilisateur peut régler le canal sur lequel il souhaite écouter à l'aide du gros bouton rotatif de droite (commutateur de canal) 4.

Silencieux (Squelch) (2)

Le stabo xm 3006e VOX 12/24 possède un circuit de suppression du bruit de fond (Squelch) qui annule la restitution en cas d'absence de signal ou de signal trop faible. Le niveau de signal auquel le circuit entre en action se règle à l'aide du bouton SQ 2. Une rotation vers la gauche diminue le niveau tandis qu'une rotation vers la droite l'augmente.

En cas de conditions de réception variables, comme en fonctionnement mobile, un réajustement fréquent peut être nécessaire.

ASC (Automatic Squelch Control, réglage silencieux automatique) (2)

L'ASC est un circuit breveté du Groupe President Electronics SA France. Ce circuit évalue ce qu'on appelle le rapport signal-bruit (rapport entre le signal utile et le signal parasite). Le signal utile est alors commuté vers le haut-parleur uniquement lorsqu'il est recevable, c'est-à-dire presque sans bruit de fond. Un réajustement constant comme pour le circuit de silencieux dépendant de l'intensité de champ est alors inutile, ce qui profite à la sécurité routière. La fonction ASC est utilisable en AM et FM. Elle est activée et apparaît sur l'écran lorsque le bouton de réglage silencieux se trouve sur la butée de gauche.

Bouton de réglage de la sensibilité VOX (3)

Le VOX est un commutateur automatique d'émission/réception piloté par la voix.

Lorsque le VOX est activé, l'émission mains-libres est possible. Il n'est pas nécessaire d'appuyer sur la touche d'émission du microphone en mode VOX.

Placer le microphone à 40-50 cm de distance maxi. et éviter les bruits ambiants forts afin de prévenir les émissions involontaires.

Le VOX s'active et se désactive en appuyant longuement (> 3 s) sur la touche EMG/VOX 6. Lorsque le VOX est activé, VOX apparaît sur l'écran.

La sensibilité de réaction du VOX se règle à l'aide du bouton de réglage VOX GAIN à l'avant de l'appareil. La sensibilité de réaction VOX maximale est atteinte lorsque le bouton de réglage se trouve sur la butée de droite.

Le réglage de la sensibilité dépend du volume de la voix, du positionnement du microphone et des bruits ambiants.

Le réglage correct du silencieux ou l'activation de la fonction ASC est une condition indispensable pour que le VOX fonctionne.

L'affichage VOX clignote : en présence d'un signal RX lorsque le circuit de silencieux ou le circuit ASC est ouvert, le VOX est bloqué.

L'affichage VOX et l'affichage du canal clignotent : lorsque le VOX est bloqué, aucune émission (TX) n'est possible.

Après la fermeture du circuit de silencieux ou du circuit ASC, le VOX est réactivé au bout d'une seconde environ. Ainsi, le signal de réception ne provoque pas d'émissions involontaires.

Le VOX activé ne peut alors émettre que lorsque le silencieux ou la fonction ASC est activé.

MODE (8) Types de modulation AM/FM

Aux positions de programme 40/40 et 80/40, il est possible d'utiliser non seulement le type FM, mais aussi le type AM. Le type de modulation que l'utilisateur privilégie dépend de ses correspondants et de ses propres souhaits. Toutefois, penser à l'obligation de déclaration en vigueur dans de nombreux pays pour le fonctionnement AM.

D'une manière générale, les signaux à modulation de fréquence (FM) sont moins sensibles aux perturbations des étincelles d'allumage, etc. que les signaux à modulation d'amplitude (AM). En cas de signal distordu et incompréhensible dans le haut-parleur, tenter plutôt la réception dans l'autre type de modulation.

Pour changer de type de modulation, appuyer brièvement sur la touche MODE 8. Le type de modulation est indiqué sur l'écran sous la forme AM ou FM. Dans la bande de fréquence U, le changement se fait entre AM, FM et FM UK.

ANL (Automatic-Noise-Limiter/réducteur de bruit automatique) (8)

L'appareil est équipé d'un réducteur de bruit automatique.

Une pression longue sur la touche ANL 8 permet d'activer/de désactiver la fonction ANL. Lorsqu'elle est activée, ANL apparaît sur l'écran.

Remarque : ANL fonctionne uniquement en mode AM.

EMG (6)

Pour changer l'affectation EMG, appuyer brièvement sur la touche EMG, EMG apparaît sur l'écran.

Appuyer ensuite longuement sur la touche EMG, EMG clignote et F apparaît.

À l'aide du commutateur de canal ou des touches UP/DN, sélectionner ensuite le canal souhaité. Il est possible de sélectionner le type de modulation souhaité en appuyant sur la touche MODE.

Une pression brève sur la touche PTT enregistre le réglage. Ceci est confirmé par un signal sonore.

Pour changer la deuxième affectation EMG, procéder de la même manière.

PRISE DE CHARGE USB (9)

La prise de charge USB 9 peut être utilisée pour charger des smartphones, tablettes ou autres appareils rechargeables à 5 V - 2,1 A.

SCAN (12)

Appuyer sur la touche UP ou DN 12 et la maintenir enfoncée pendant ± 7 secondes ou jusqu'à ce qu'un signal sonore pour l'activation de la fonction SCAN retentisse. Le point entre les deux numéros de canal clignote pour indiquer que la fonction est active.

Le balayage s'arrête dès qu'un canal est occupé. Le balayage démarre automatiquement 3 secondes après la fin de la transmission et lorsqu'aucune touche n'est actionnée pendant 3 secondes. En mode SCAN, tourner le commutateur de canal 4 ou appuyer sur les touches UP/DN 12 du microphone pour changer le sens de balayage.

Appuyer sur la touche d'émission/PTT 11 ou sur l'une des touches 6, 7 ou 8 pour arrêter le balayage. Le point entre les deux numéros de canal disparaît sur l'écran.

Remarque : Respecter le code de la route allemand StVO.

Réglage du décalage de porteuse de -5 KHz en mode RU

En mode RU (rU), T0 (L.0) est le réglage normal.

Pour accéder au réglage du décalage de porteuse, appuyer sur la touche F jusqu'à ce que T5 (L5) apparaisse, puis la relâcher.

Pour revenir au réglage normal, appuyer à nouveau sur la touche F jusqu'à ce que T0 (E.D) apparaisse, puis la relâcher.

Intensité du signal

Les barres à gauche de l'affichage du canal indiquent l'intensité du signal par niveaux S lors de la réception. Les valeurs S 3, 5, 7 et 9 sont affichées.

Émission

Pour émettre, appuyer sur la touche PTT (touche push to talk) 11 du côté gauche du microphone et parler normalement dans le microphone en maintenant la touche enfoncée. Ne pas parler trop fort pour que la voix paraisse naturelle sur la station opposée. Le mieux est de faire un essai, puis de demander un rapport de modulation. Cependant, ne pas oublier que sans antenne raccordée et adaptée, l'utilisateur ne doit pas émettre, car cela endommage l'émetteur-récepteur radio.

Attendre un moment avant de commencer à émettre, le temps d'écouter si le canal est libre, afin de ne pas faire doublon avec une autre station. Garder à l'esprit également que l'émetteur met un certain temps à démarrer, donc ne pas commencer à parler immédiatement mais attendre une seconde.

TOT (Time Out Timer)

Lorsque la touche PTT reste enfoncée pendant plus de 3 minutes, la transmission se termine automatiquement et l'affichage de canal clignote.

Affichage de la puissance

Lorsque l'utilisateur appuie sur la touche PTT du microphone, la puissance de sortie relative de l'émetteur est affichée au niveau des barres à la place de la valeur S. Pour AM, un nombre de barres plus ou moins important est affiché selon la modulation.

Couleur du rétroéclairage

Cette fonction permet de sélectionner la couleur du rétroéclairage de l'écran.

1. Allumer l'appareil tout en maintenant la touche MODE 8 enfoncée. Les lettres associées à la couleur actuelle clignotent.
2. Tourner le commutateur rotatif 4 ou appuyer sur les touches UP/DN 12 du microphone pour sélectionner la couleur. 7 couleurs sont disponibles successivement :

orange vert bleu cyan jaune violet bleu clair Or Gr bl C E PU CL y y

1. Appuyer sur la touche d'émission/PTT 11 pour confirmer et terminer. Lorsque le bip des touches est activé, un signal sonore long confirme la réussite de l'opération (voir la section Bip des touches à la page 34).

2. Si aucune touche n'est actionnée pendant 5 secondes, l'appareil met fin automatiquement au réglage de la couleur sans enregistrer le réglage.

La couleur par défaut est : □r (orange).

Réinitialisation

Allumer l'appareil en maintenant la touche EMG enfoncée. r5 clignote à l'écran.

Appuyer sur la touche F jusqu'à ce qu'un signal sonore retentisse. ↗5 arrête de clignoter. Relâcher ensuite la touche F et l'appareil redémarre automatiquement avec le réglage par défaut.

Affectation des pôles du connecteur de microphone

(six pôles)

1 Modulation
2 -
3 TX
4 -
5 Masse
6 Alimentation

MIC TX 13,2 V

Caractéristiques techniques

Généralités

Canaux : 40 (80)

Modes de fonctionnement : AM/FM

Plage de fréquences : 26,565 MHz à 27,99125 MHz

Impédance de l'antenne : 50 ohms

Tension d'alimentation : 13,2 / 26,4 V CC

Composition du kit : émetteur-récepteur radio CB, microphone à main à électret avec support équerre de montage, matériel de montage

Partie émission

Stabilité de fréquence : +/- 600 Hz

Puissance d'émission : 4 W AM / 4 W FM

Hub FM : ≤ 2 KHz

Taux de modulation : ≥ 85 %

Émissions parasites : inf. à 4 nW (- 54 dBm)

Réponse en fréquence : 300 Hz - 3 KHz en AM/FM

Puissance dans les canaux adjacents : inf. à 20 μW

Sensibilité du microphone : < 3 mV

Consommation électrique : 2 A maxi.

Partie réception

Sensibilité (20 dB SINAD) : ≤ -107 dBm

Réponse en fréquence : 300 Hz - 3 KHz

Sélectivité du canal adjacent : 60 dB

Puissance de sortie NF : 2 W

Sensibilité Squelch : < 1 μV minimum

Réjection de fréquences d'images : 70 dB

Consommation électrique : 300 mA nom. / 750 mA maxi.

En cas de problèmes

L'émission est impossible ou seulement en mauvaise qualité :

Vérifier le taux d'ondes stationnaires de l'antenne ainsi que la conduite d'alimentation pour y détecter des interruptions ou faux contacts éventuels.

Vérifier que le microphone est correctement raccordé et qu'il n'y a pas de faux contacts dans la liaison.

Lorsque l'utilisateur appuie sur la touche d'émission du microphone, TX doit s'afficher et l'émetteur-récepteur radio doit émettre. Relâcher la touche, cet affichage doit disparaître et l'émetteur-récepteur radio doit repasser en mode réception.

L'émission ne reçoit aucune réponse ou la réception est mauvaise :

Régler correctement le bouton de réglage SQUELCH.

Ajuster le bouton de réglage VOLUME sur un niveau de restitution approprié.

Vérifier que le microphone est correctement raccordé et qu'il n'y a pas de faux contacts dans la liaison.

Vérifier le taux d'ondes stationnaires de l'antenne ainsi que la conduite d'alimentation pour y détecter des interruptions ou faux contacts éventuels.

S'assurer d'utiliser le même mode de fonctionnement (AM ou FM) que le correspondant.

Les affichages ne s'allument pas :

Vérifier le bloc d'alimentation : est-il allumé ?

Les connexions plus (= ROUGE) et moins (= noir) sont-elles inversées ? Dans ce cas, changer les connexions.

Conseils pour la radiocommunication :

Pour profiter de communications radio sans perturbation, il est nécessaire de suivre les six règles de radiocommunication CB suivantes :

1. Après avoir allumé l'appareil, toujours écouter en premier lieu si le canal réglé est libre.
2. De plus, ouvrir le circuit de silencieux afin d'entendre même les stations les plus faibles.
3. L'utilisateur peut démarrer son propre appel uniquement lorsque le canal est entièrement libre.
4. N'émettre que des appels brefs.
5. Après chaque appel, écouter attentivement si une station répond. Répéter l'appel seulement après.
6. Après chaque transmission de la station opposée, toujours faire une pause de quelques secondes avant de parler afin de laisser la possibilité à d'autres stations de se manifester (« pause de commutation »).

Canaux d'appel

Les canaux d'appels suivants sont recommandés :

Canal 1 (FM) en tant que canal d'appel en FM,

Canal 4 (AM) en tant que canal d'appel en AM,

Canal 9 (AM) en tant que canal d'appel d'urgence et canal des routiers

Canal 19 (FM) en tant que canal des routiers

Des divergences sont bien entendu possibles.

En présence de mauvaises connexions ou de fortes perturbations, la transmission sans erreur de mots difficiles à comprendre tels que les noms propres et les noms de ville est souvent problématique.

Dans ce cas, l'alphabet d'épellation international, également utilisé dans le transport aérien (OACI) et à l'OTAN, est d'une aide précieuse :

Alphabet phonétique international

A Alfa H Hotel O Oscar V Victor

B Bravo I India P Papa W Whiskey

Évaluation de la qualité de réception

Pour pouvoir dire clairement à son interlocuteur avec quelle force et quelle clarté on le reçoit, on utilise les chiffres du code R/S. La valeur R correspond à la compréhensibilité (« lisibilité ») et la valeur S (« Santiago ») à la force de réception/au volume de la station opposée.

Les deux lettres R et S sont les abréviations des termes anglais « readability » (= lisibilité) et « signal strength » (= intensité du signal).

Code R/S

R = Lisibilité

1 non lisible, incompréhensible
2 lisible par moments ou en partie
3 difficilement lisible
4 lisible, compréhensible
5 facilement lisible

S = Intensité du signal

1 à peine audible
2 très faiblement audible
3 faiblement audible
4 suffisamment audible
5 assez facilement audible
6 facilement audible
7 assez fortement audible
8 fortement audible
9 très fortement audible

Abréviations

La radiocommunication CB possède également un « jargon », comprenant de nombreux termes techniques, empruntés par exemple aux radioamateurs et à la radiocommunication professionnelle.

Ils servent principalement à la transmission rapide et univoque de messages, y compris dans les cas où la transmission est difficile ou perturbée. Voici une liste des abréviations courantes et de leur signification, utilisées généralement dans le monde de la radiocommunication CB :

Break : Demande de s'intercaler, s'interrompre

Cheerio : Au revoir

CL : Fin de la radiocommunication, déconnexion de la station

CQ : Appel général

DX : Liaison longue distance

Fading : Variation du signal

HI : Rire

Mike : Microphone

Négatif : Non

OK : Tout bien compris, c'est correct

QRN : Perturbations

Roger : J'ai compris, tout bien reçu

Skip : Nom de code en radiocommunication

Standby : En attente, à l'écoute sans émettre

Stéréo : Deux stations émettent simultanément

TVI : Interférences TV

Groupes Q

En radiocommunication CB, on utilise très souvent des abréviations. Nombre d'entre elles sont issues du code Q international, également utilisé pour la radiocommunication en mer ou la radiocommunication amateur. Ces codes de trois lettres permettent de transmettre rapidement des informations. Étant donné que certains cibistes, en particulier les novices dans ce domaine, ne connaissent pas ces abréviations, nous avons rassemblé les plus courantes et expliqué leur signification en radiocommunication CB :

QRA : Emplacement de la station

QRG : Fréquence

QRL : Je suis occupé

QRM : Parasites, brouillage

QRN : Brouillage atmosphérique (orages)

QRP : Faible, petit

QRT : Cessez les émissions

QRU : Plus rien à dire

QRV : Je suis prêt

QRX : Restez en écoute un instant

QRZ : Indicatif de la station : par qui suis-je appelé?

QSB : Fading, variation

QSL : Carte de confirmation de contact

QSO : Contact radio

QSP : Transmettre à...

QST : Communiqué général

QSY : Dégagement de fréquence

QTH : Position de station

Twój stabo xm 3006e VOX 12/24

⑫ long press UP SCAN UP DN SCAN DOWN ⑪ stabo ⑦ + ⑥ VOX SETTING xm 3006e ⑨ ANL MOE F VOX EMG RM VOX EMG ANL BP 8.8 stabo VOL OFF SQ M 2 VOX GAIN 12/24V Naciśnij + włącz UP ROGER BEEP ⑫ DN KEY BEEP ⑫ KOLOR WYŚWIETLACZA ⑧ + ① PASMO CZESTOTLIWOŚCI ⑦ RESET ⑥

La bande de fréquence et la puissance d'émission de votre appareil doivent correspondre à la configuration autorisée dans la pays où il est utilisé.

Le soussigné, stabo Elektronik GmbH, déclare que l'équipement radioélectrique du type

stabo xm 3006e VOX 12/24

est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible

à l'adresse internet suivante:

https://stabo.de/fileadmin/DoC/DoC_RED_xm3006e_12_24V.pdf

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

Sous réserve d'erreurs et de modifications.
