Babymonitor 1800 - Radio STABO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Fréquence de fonctionnement : 2,4 GHz, portée jusqu'à 300 mètres en extérieur, 50 mètres en intérieur
Utilisation	Idéal pour surveiller les bébés dans différentes pièces, avec fonction de communication bidirectionnelle
Maintenance et réparation	Vérifiez régulièrement l'état des piles et remplacez-les si nécessaire, nettoyez le boîtier avec un chiffon doux
Sécurité	Conforme aux normes de sécurité en vigueur pour les appareils électroniques destinés aux enfants
Informations générales	Comprend un écran LCD, indicateur de niveau sonore, et plusieurs niveaux de volume réglables

FOIRE AUX QUESTIONS - Babymonitor 1800 STABO

Comment régler le volume du STABO Babymonitor 1800 ?

Pour régler le volume, utilisez le bouton de réglage de volume situé sur le côté de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si le signal est faible ou absent ?

Assurez-vous que le Babymonitor est correctement chargé et que les deux unités sont allumées. Vérifiez la distance entre les unités et essayez de les rapprocher. Évitez les obstacles tels que les murs épais qui peuvent interférer avec le signal.

Comment changer les piles du STABO Babymonitor 1800 ?

Pour changer les piles, ouvrez le compartiment des piles situé à l'arrière de l'appareil. Remplacez les anciennes piles par de nouvelles piles de type AA en respectant la polarité indiquée.

Le Babymonitor émet un bruit de fond constant. Que faire ?

Un bruit de fond peut être causé par une interférence. Essayez de changer la fréquence de transmission en suivant les instructions du manuel. Assurez-vous également que l'appareil est éloigné d'autres appareils électroniques qui pourraient causer des interférences.

Comment savoir si le Babymonitor est en mode veille ?

Lorsque le Babymonitor est en mode veille, l'écran s'éteint et un témoin lumineux clignote. Pour sortir du mode veille, appuyez sur le bouton d'alimentation.

Que faire si la connexion entre les unités est perdue ?

Si la connexion est perdue, essayez de redémarrer les deux unités. Si cela ne fonctionne pas, vérifiez que les deux appareils sont sur la même fréquence et à portée l'un de l'autre.

Le Babymonitor ne s'allume pas. Que faire ?

Vérifiez d'abord que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Si l'appareil est alimenté par un adaptateur secteur, assurez-vous qu'il est bien branché et fonctionnel.

Comment nettoyer le STABO Babymonitor 1800 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et légèrement humide. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface.

Où puis-je trouver le manuel d'utilisation du Babymonitor ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Sinon, vous pouvez le télécharger sur le site officiel de STABO dans la section 'Support' ou 'Téléchargements'.

Le Babymonitor fonctionne-t-il à l'étranger ?

Assurez-vous que le Babymonitor est compatible avec les fréquences utilisées dans le pays où vous vous trouvez. Vérifiez également si un adaptateur de tension est nécessaire pour l'alimentation.

MODE D'EMPLOI Babymonitor 1800 STABO

Avant la première mise en service de l'appareil, lisez toutes les indications de service attentivement et complètement.

Gardez ce mode d'emploi soigneusement, il contient des indications de service importantes.

Wichtiger Hinweis

Par la transmission radio à l'appareil parents mobile, votre stabo Babymonitor 1800 vous permet la surveillance acoustique antiparasite de la chambre d'enfants. En plus, grâce au détecteur de température intégrée, la température ambiante peut être contrôlée.

En générale, veuillez considérer le suivant: Il est vrai que l'utilisation d'un Babymonitor facilite les soins d'un enfant ou d'une personne dépendante, mais il ne peut pas vous dispenser de la surveillance personnelle!

Nous attirons votre attention sur le fait que les responsabilités de toute nature n'entrant pas dans le cadre de la législation sur la garantie sont exclues. Ceci concerne notamment l'utilisation du Babymonitor 1800 à des fins médicales pour lesquelles il n'est pas prévu.

Indications de sécurité

L'appareil n'est prévu que pour l'usage à l'intérieur! N'exposez les appareils en aucun cas aux intempéries en plein air. Protégez votre stabo Babymonitor 1800 contre la chaleur, l'humidité, la poussière et des chocs/vibrations forts!

Pas appropriés pour les mains d'enfants! Ne placez jamais l'appareil bébé dans le lit de votre enfant! Il faut éviter que les enfants jouent avec des appareils ou qu'ils aient accès aux appareils ou accessoires.

L'utilisation des appareils à l'hôpital ou bien dans des institutions similaires est interdite! Votre stabo Babymonitor 1800 produit des ondes radioélectriques qui peuvent éventuellement détériorer les appareils médicaux à l'hôpital.

Ne pas ouvrir – ne pas adapter ou modifier les appareils! N'ouvrez jamais votre stabo Babymonitor 1800 pour adapter ou modifier les appareils. Demandez au personnel spécialisé et qualifié d'effectuer les réparations éventuelles. Sinon, vos droits découlant de la garantie sont assumés et/ou l'admission d'appareil éventuellement expire.

Si l'appareil est endommagé, débranchez sa prise secteur! Si le boîtier d'un des appareils de votre Babymonitor 1800 est endommagé, débranchez-le immédiatement du réseau électrique (en cas d'un fonctionnement sur secteur).

Évitez l'installation à proximité directe d'autres émetteurs! D'autres émetteurs radio (téléphone DECT, routeur sans fil, téléphone mobile) dans la voie de transmission peuvent éventuellement perturber la communication entre l'appareil parents et bébé.

Caractéristiques techniques

Technologie DECT antiparasite (1,8 GHz)

Fonction lumière de nuit

Fonction berceuse (5 mélodies différentes)

Fonction de conversation

Puissance d'émission réglable (high (haut) /low (bas))

Sensibilité du microphone réglable (4 niveaux)

Affichage de la température ambiante

Alarme de température pour valeur minimale/maximale

Son d'appel (fonction page)

Avertissement «hors de portée»

Affichage du niveau de charge de la batterie

Gamme de livraison

1 appareil bébé

1 appareil parents

2 blocs d'alimentation (5 V DC/ 500 mA)

1 accu NiMH à 2,4 V/800 mAh (pour appareil parents)

1 mode d'emploi

Vérifiez immédiatement l'intégralité de la livraison.

Avant d'utiliser les appareils, vérifiez-les à l'égard des endommagements extérieurs. Dans ce cas, ne mettez pas le produit en service, mais contactez immédiatement votre spécialiste.

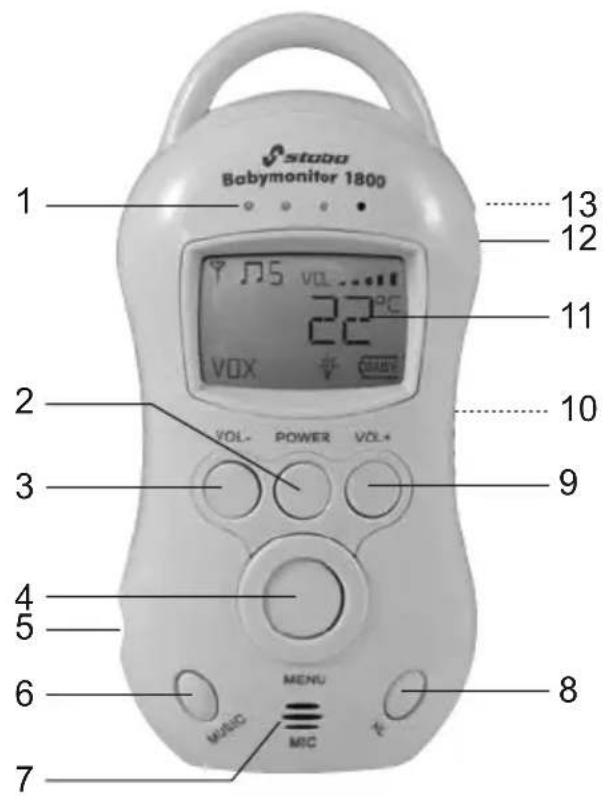

Eléments de commande et raccords de l'appareil parents

Stubb Babymonitor 1800 1 13 12 11 2 22 VOX VOL- POWER VOL+ 9 4 5 6 MENU MASC MIC 7 8

1. 4 LEDs bleus: Affichage du niveau de bruit
2. POWER: Mise en/hors service de l'appareil (maintenir pressée durant 3 sec.) et touche de retour dans le menu
3. VOL-: Pour réduire le volume et naviguer le menu
4. Touche MENU: Pour activer le menu et confirmer les réglages dans le menu
5. Douille d'entrée 5 V DC: Raccord du bloc d'alimentation
6. MUSIC: Pour activer/désactiver la fonction berceuse
7. MIC: Microphone
8. NL: Fonction lumière de nuit (lumière de nuit activée/désactivée manuellement ou par niveau de bruit)
9. VOL+: Pour augmenter le volume et naviguer le menu
10. Compartiment de batterie pour accu NiMH
11. Afficheur LCD
12. Touche de conversation: Touche de conversation (maintenez pressée pour pouvoir parler à l'enfant)
13. Haut-parleur

Affichages sur l'afficheur LCD (appareil bébé/parents)

Symbole d'antenne

(appareil parents seulement)

Température ambiante

(°Celsius ou °Fahrenheit)

Symbole bébé

(appareil parents seulement)

Symbole berceuse

Symbole lumière de nuit

Affichage de volume (5 barres)

Lumière de nuit en fonction du niveau de bruit

Affichage de batterie (3 barres)

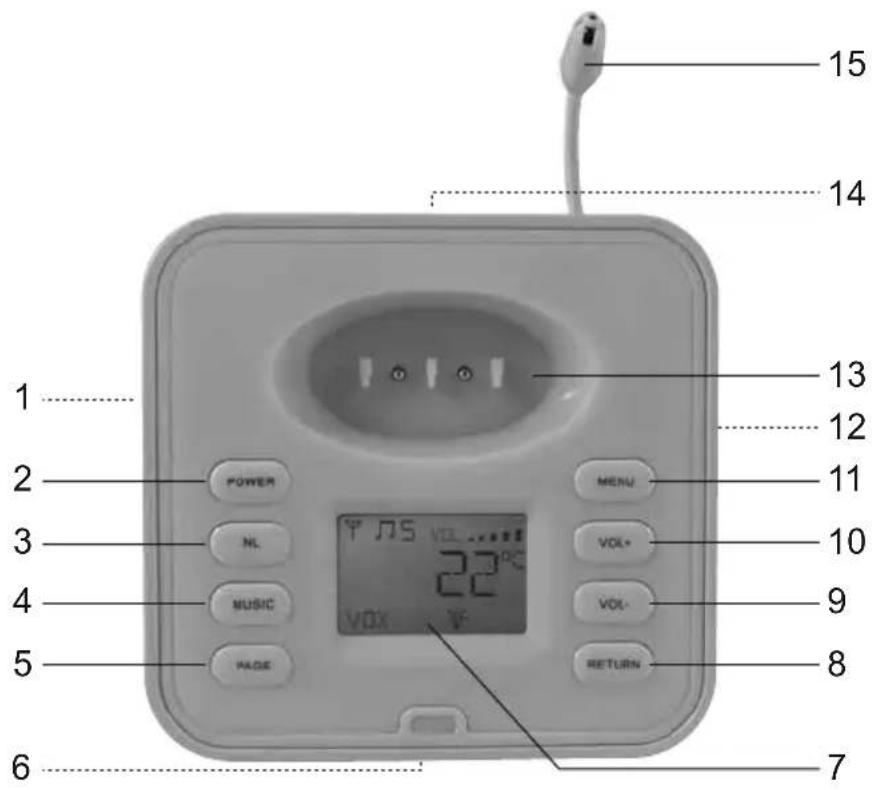

Eléments de commande et raccords de l'appareil bébé

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 POWER MENU VOL+ MUSIC VOX 22°C RETURN

1. Haut-parleur
2. POWER: Mise en/hors service de l'appareil (maintenir pressée durant 3 sec.)
3. NL: Fonction lumière de nuit (lumière de nuit activée/désactivée manuellement ou par niveau de bruit)
4. MUSIC: Pour activer/désactiver la fonction berceuse
5. Touche PAGE: Pour émettre un son d'appel à l'appareil parents
6. Microphone
7. Afficheur LCD
8. Touche RETURN: Touche de retour dans le menu et pour quitter le menu
9. VOL-: Pour réduire le volume et naviguer dans le menu
10. VOL+: Pour augmenter le volume et naviguer dans le menu
11. Touche MENU: Pour activer le menu et confirmer les réglages dans le menu
12. Compartiment de batterie
13. Compartiment de charge pour l'appareil parents
14. Douille d'entrée 5 V DC: Raccord du bloc d'alimentation
15. Détecteur de température

Mise en service

Alimentation en courant de l'appareil bébé

Raccordez le bloc d'alimentation à une prise de courant (230 V/ 50 Hz) et la fiche à la douille d'entrée DC de l'appareil bébé.

L'appareil bébé peut également être opéré à l'aide des batteries alcalines courantes (type AAA).

Veuillez considérer les indications suivantes en cas d'un service de l'appareil avec des batteries:

L'appareil ne dispose pas d'une fonction de charge. Pour cette raison, n'utilisez en aucun cas des accus rechargeables! En insérant les batteries, observez en tout cas la polarité indiquée dans le compartiment de batterie! En cas de besoin, remplacez toujours toutes les batteries: Ne combinez jamais des batteries usagées et de nouvelles batteries. Enlevez les batteries, si vous n'utilisez pas les appareils pour bien longtemps. Si l'appareil bébé est opéré à l'aide des batteries, l'afficheur de l'appareil parents affiche le symbole BABY.

Alimentation en courant de l'appareil parents

L'appareil parents est fourni par l'accu NiMH (2,4 V/800 mAh) inclus dans la gamme de livraison. Indication: L'accu n'est pas préchargé: Pour cette raison, chargez l'accu avant la première mise en service (et après une période longue de non-utilisation de l'appareil) durant 6 heures au moins!

Mise en place de l'accu

Ouvrez le compartiment de batterie sur la face arrière de l'appareil. Insérez l'accu et connectez la fiche de l'accu à la douille dans le compartiment de batterie - faites attention à ne pas coincer le câble. Fermez le compartiment de batterie.

Charger l'accu

Maintenant, l'accu dans l'appareil peut être chargé soit directement par le bloc d'alimentation, soit par le compartiment de charge de l'appareil bébé.

Indication: Si vous raccordez un bloc d'alimentation à l'appareil parents sans avoir inséré l'accu de façon correcte auparavant, un son d'avertissement se fait entendre et l'afficheur indique NO BA. Raccordez le bloc d'alimentation à une prise de courant de 230 V et connectez le bloc d'alimentation à la douille d'entrée de 5 V DC de l'appareil parents ou raccordez alternativement le bloc d'alimentation avec l'appareil bébé et positionnez l'appareil parents dans le compartiment de charge.

Durant le processus de chargement, l'état de charge de la batterie apparaît sur l'afficheur de l'appareil parents. Si l'accu est complètement chargé, le symbole de batterie est affiché.

Établir/vérifier la liaison radio

Normalement, la liaison radio entre l'appareil bébé et l'appareil parents est automatiquement établie, comme le registration mutuelle a déjà effectué en usine.

Pour vérifier la liaison correcte, positionnez d'abord les deux appareils dans la même salle (distance minimale de 1 m, pour réduire les bruits de réaction acoustique). Mettez l'appareil bébé en service en appuyant sur la touche POWER durant 3 sec.: Un son double d'acquittement se fait entendre et l'affichage de température apparaît sur l'afficheur (et également le symbole de batterie [■■] en cas d'un service de l'appareil avec des batteries). Maintenant, mettez l'appareil parents en service en appuyant sur la touche POWER durant 3 sec.: SRCH et le symbole d'antenne clignotent sur l'afficheur.

Si la liaison radio est automatiquement établie, la température, le symbole de batterie et le symbole d'antenne sont indiqués sur l'afficheur. En cas d'une alimentation par batterie de l'appareil bébé, le symbole bébé (BABY) apparaît également.

Si UNREG apparaît sur l'afficheur de l'appareil parents au lieu de cela, effectuez maintenant la registration d'appareils (SETUP, voir page 25).

Ensuite positionnez l'appareil bébé à une distance d'env. 1 m du lit d'enfant et le raccordez au réseau électrique par le bloc d'alimentation.

La portée du Babymonitor dépend de plusieurs facteurs. Donc, l'environnement dans lequel les appareils sont utilisés a une influence considérable: Chaque obstacle (mur) dans la voie de transmission réduit la portée, certains matériaux (p.ex. béton armé) causent un blindage très élevé.

L'appareil parents est muni d'un contrôle de portée: Si l'appareil parents se trouve en dehors de la zone de réception de l'appareil bébé (ou l'appareil bébé est mis hors service), l'appareil parents émet un signal acoustique et le symbole d'antenne ⏻ et SRCH clignotent sur l'afficheur.

Assurez-vous que la réception est suffisante à l'emplacement planifié de l'appareil.

En cas de besoin, effectuez des réglages individuels par le menu (p.ex. adapter la sensibilité du microphone ou modifier la berceuse, voir MENU, page 24).

Fonctions

Affichage du niveau de bruit

Selon le niveau de bruit dans la chambre d'enfants, 1 à 4 LEDs bleus s'allument sur l'appareil parents.

Fonction lumière de nuit

La lumière de nuit peut être mise en/hors service directement sur les appareils (affichage 🚙-) ou activée par les bruits dans la chambre d'enfants:

Appuyez une fois sur NL pour activer la lumière de nuit manuellement.

Pour activer la lumière de nuit en fonction du niveau de bruit (VOX), appuyez deux fois sur NL ( ⚙️ et VOX s'allument sur les afficheurs). Lors d'un certain niveau de bruit dans la chambre d'enfants, la lumière de nuit se met automatiquement en service pendant env. 20 sec.

Pour mettre la lumière de nuit hors service, appuyez trois fois sur NL (les symboles disparaissent de l'afficheur).

Fonction PAGE

Par un appui sur la touche PAGE sur l'appareil bébé, un son d'appel est émit sur l'appareil parents et PAGE clignote sur l'afficheur.

Le son d'appel sur l'appareil parents automatiquement cesse après 60 sec. ou peut être désactivé en appuyant sur n'importe quelle touche.

Fonction de conversation

Le Babymonitor 1800 vous offre la possibilité de parler à votre enfant à partir de l'appareil parents.

Appuyez sur la touche de conversation et la maintenez pressée (l'afficheur vous indique SPK): Maintenant parlez d'une voix normale dans le microphone à une distance d'env. 5 - 10 cm.

Après avoir fini de parler, laissez échapper la touche de conversation de nouveau (SPK s'éteint sur l'afficheur).

Contrôle acoustique de portée

Si l'appareil parents se trouve en dehors de la zone de réception de l'appareil bébé (ou l'appareil bébé est mis hors service), l'appareil parents émet un signal acoustique et le symboled'antenne 〒 et SRCH clignotent sur l'afficheur.

Indicateur de faible batterie sur l'appareil bébé

Si les batteries sont usagées, le symbole de batterie clignote sur l'afficheur. L'appareil parents émet un son d'avertissement double toutes les 10 sec. et le symbole bébé clignote sur l'afficheur. Échangez les batteries ou raccordez le bloc d'alimentation.

Indicateur de faible batterie sur l'appareil parents

Si la capacité de l'accu est trop faible, le symbole de batterie clignote sur l'afficheur et un son d'avertissement double se fait entendre toutes les 10 sec. Rechargez l'accu.

Menu

Indications générales pour le menu

Tous les réglages individuels (p.ex. sensibilité du microphone, choix de la berceuse, entrée des valeurs requises pour l'alarme de température) peuvent être effectués soit sur l'appareil parents, soit sur l'appareil bébé. A cet effet, il faut que les deux appareils soient mis en service et la liaison radio soit établie.

Dans ce mode d'emploi, le choix des options de menu par l'appareil parents est décrit. Le procédé pour effectuer les réglages par l'appareil bébé est identique à l'exception de deux éléments:

1. La fonction SETUP (pour une nouvelle registration des appareils qui peut devenir nécessaire) ne peut être activée que sur l'appareil parents.
2. La touche de retour dans le mode de menu est différente sur les deux appareils: Sur l'appareil parents, la touche POWER sert de touche de retour (également pour quitter le menu et retourner dans le mode de service), sur l'appareil bébé, on utilise la touche RETURN à cet effet.

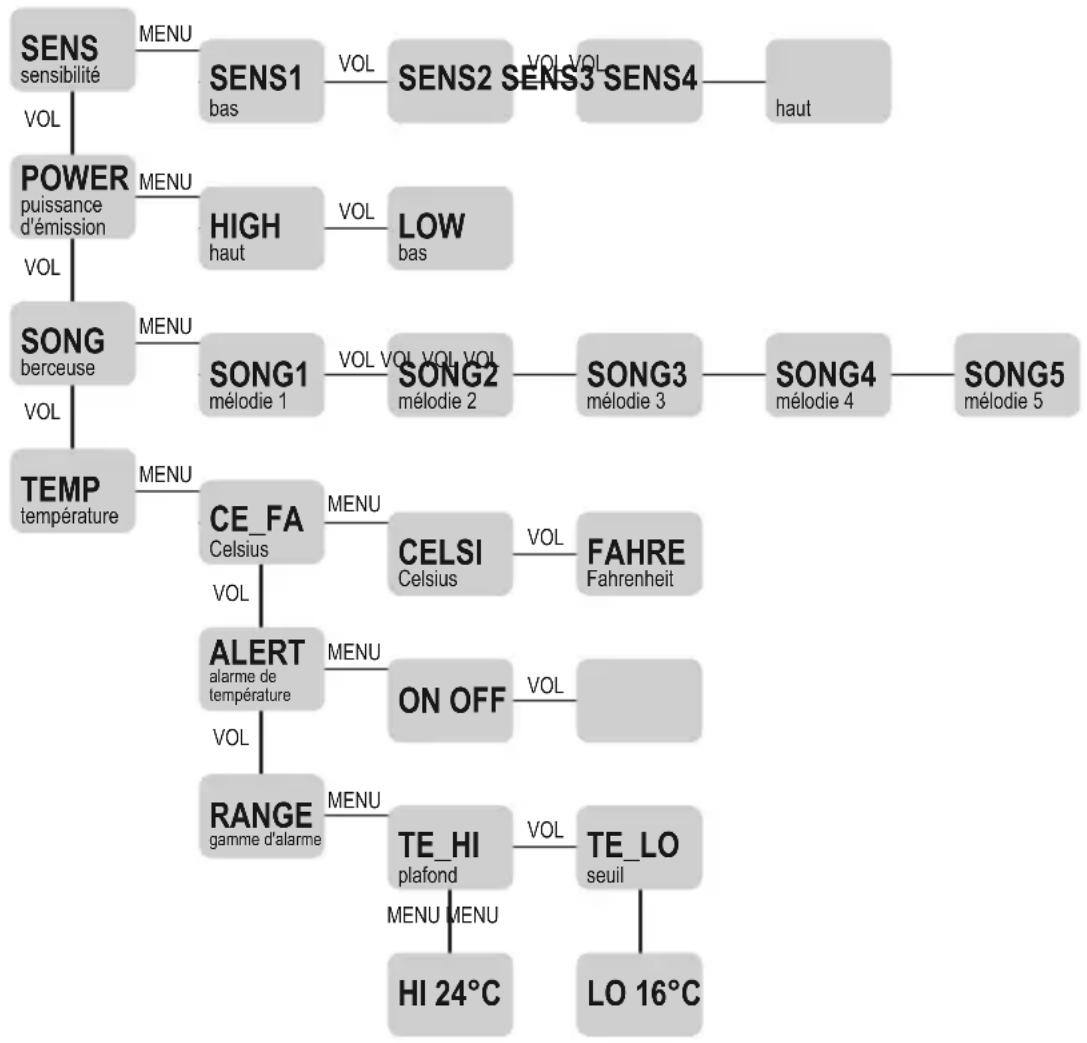

Guidage par menu

Activez le menu en appuyant sur la touche MENU (appareil parents: deux fois, appareil bébé: une fois). Grâce aux touches VOL, vous naviguez les quatre éléments du menu principal (SENS, POWER, SONG, TEMP). Par appui sur la touche MENU, vous ouvrez les sous-menus correspondants et vous naviguez de nouveau les options dans les menus à l'aide des touches VOL. Vous confirmez votre choix d'un élément de menu (p.ex. choix de la berceuse) en appuyant sur la touche MENU et, de cette façon, vous retournez en même temps à l'élément correspondant du menu principal. Sur l'appareil parents, vous utilisez la touche POWER (appareil bébé: touche RETURN) pour retourner au prochain élément du menu principal ou quitter le menu et retourner de nouveau au mode de service.

SENS (sensibilité du microphone, réglage de l'usine: niveaux 4)

La sensibilité du microphone peut être réglée par 4 niveaux (niveau 1: sensibilité la plus basse, ne capte que des bruits forts, niveaux 4: sensibilité la plus haute, capte également des bruits légers).

POWER (puissance d'émission, réglage de l'usine: high/haut)

Si la distance et les conditions de la construction (observer le contrôle de portée!) le permettent, vous pouvez réduire la consommation d'énergie des appareils en réduisant la puissance d'émission.

SONG (fonction berceuse, réglage de l'usine: berceuse 5)

La fonction berceuse peut être mise en/hors service soit sur l'appareil parents, soit sur l'appareil bébé, 5 mélodies différentes sont disponibles.

Pour activer la fonction berceuse, appuyez sur la touche MUSIC: La berceuse réglée se fait entendre et se répète en continue (l'afficheur indiquent 📄5 et SONG). Grâce aux touches VOL, vous modifiez le volume. Pour mettre la berceuse hors service, appuyez sur la touche MUSIC ( 📄5 et SONG disparaissent de l'afficheur).

TEMP (température ambiante, réglage de l'usine: alarme hors service)

Le Babymonitor 1800 est muni d'un détecteur de température et d'une fonction d'alarme de température. Si la température ambiante dans la chambre d'enfants atteint une valeur minima-le/maximale prédéfinie, un son d'alarme triple se fait entendre sur l'appareil parents et ALERT clignote sur l'afficheur.

Vous activez l'alarme de température dans le sous-menu ALERT et vous entrez les valeurs correspondantes de températures dans le sous-menu RANGE. Sous TE_HI vous réglez la température maximale requise et sous TE_LO vous réglez la température minimale (à l'aide des touches VOL).

Par appui sur une touche VOL (pendant env. 3 sec.), une alarme de température déclenchée peut être manuellement désactivée (ou elle cesse automatiquement après env. 5 min.).

SETUP (registration des appareils, élément de menu seulement disponible sur l'appareil parents)

Il se peut très rarement (p.ex. lors des perturbations par d'autres émetteurs radio à proximité immédiate) que les appareils parents et bébé perdent leur identification spécifique. L'afficheur indique UNREG. Dans ce cas, renouvez la registration des appareils:

Appuyez sur la touche PAGE sur l'appareil bébé pendant 7 sec.: Un signal acoustique se fait entendre et la lumière de nuit clignote, l'appareil bébé maintenant se trouve en mode de registration.

Ensuite activez le SETUP sur l'appareil parents en appuyant une fois sur la touche MENU.

Puis appuyez sur n'importe quelle touche VOL, REG apparaît sur l'afficheur.

Utilisez la touche MENU pour confirmer: REG clignote sur l'afficheur, maintenant l'appareil parents se trouve également en mode de registration.

Si un son triple d'acquittement se fait entendre, la registration des appareils est terminée et les appareils automatiquement retournent dans le mode de service.

Conseils d'entretien

Ne nettoyez les appareils qu'avec un chiffon très peu humide et doux. N'utilisez en aucun pas des nettoyants agressifs.

Enlevez l'accu/les batteries, si vous n'utilisez pas les appareils pour bien longtemps.

Indication pour l'élimination

Ne jetez pas les appareils électriques/électroniques ou les accus et les batteries usés dans les ordures ménagères!

Mais, déposez les appareils défectueux/usés chez un point de rassemblement public. Les autorités compétentes locales vous fournissent des informations appropriées.

Veuillez respecter les prescriptions nationales pour enlever les déchets et déposez les accus/batteries usés (seulement complètement déchargés) chez un point de rassemblement public.

Données techniques

Gamme des fréquences: 1,880-1,900 GHz

Portée: max. 300 m (dépendant de l'environnement)

Tension de service de l'appareil bébé: bloc d'alimentation DC 5 V / 500 mA

ou 3 x batteries micro, type AAA

Tension de service de l'appareil parents: 2.4 V / 800 mAh accu NiMH

Dimensions

Appareil bébé (HxLxP): 103 x 45 x 98 mm

Poids: 155 g

Dimensions

Errors and technical modification reserved. Sous réserve d'erreurs et de modifications.

Copyright © 06/2012 stabo Elektronik GmbH
