Caractéristiques techniques	Four à micro-ondes VIKING RVMTK330SS, capacité de 30 litres, puissance de 1000 watts, 10 niveaux de puissance.
Fonctions d'utilisation	Modes de cuisson : micro-ondes, grill, convection. Programmes automatiques pour réchauffer, cuire et décongeler.
Entretien et maintenance	Nettoyage intérieur avec un chiffon humide, utilisation de produits non abrasifs recommandée. Vérifier régulièrement le bon fonctionnement des éléments.
Consignes de sécurité	Ne pas utiliser d'ustensiles métalliques, ne pas obstruer les ouvertures de ventilation, débrancher l'appareil avant toute maintenance.
Informations générales	Dimensions : 60 x 60 x 45 cm, poids : 30 kg, garantie de 2 ans, couleur inox.

FOIRE AUX QUESTIONS - RVMTK330SS VIKING

Le micro-ondes ne s'allume pas lorsque j'appuie sur le bouton de démarrage.

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée, car le micro-ondes ne s'allumera pas si la porte est ouverte ou mal fermée.

Le plateau tournant ne tourne pas.

Assurez-vous que le plateau est correctement positionné sur le support. Vérifiez également que rien ne bloque le mouvement du plateau et que l'appareil est bien de niveau.

Des bruits étranges proviennent du micro-ondes pendant son fonctionnement.

Cela peut être normal en fonction du type d'aliment que vous chauffez. Si les bruits persistent, vérifiez si des objets métalliques ou des récipients inappropriés sont présents dans le micro-ondes.

Le micro-ondes ne chauffe pas correctement les aliments.

Assurez-vous que les aliments sont placés au centre du plateau et que vous utilisez des récipients adaptés. Vérifiez également que le temps et la puissance de cuisson sont correctement réglés.

Un message d'erreur s'affiche sur l'écran.

Reportez-vous au manuel d'utilisation pour identifier le code d'erreur. Dans la plupart des cas, un code d'erreur indique un problème spécifique qui nécessite une attention particulière.

Comment nettoyer mon micro-ondes VIKING RVMTK330SS ?

Utilisez un chiffon humide avec du savon doux pour nettoyer l'intérieur et l'extérieur de l'appareil. Évitez d'utiliser des nettoyants abrasifs qui pourraient endommager la surface.

Puis-je utiliser des récipients en plastique dans le micro-ondes ?

Assurez-vous d'utiliser uniquement des récipients en plastique spécifiquement conçus pour une utilisation au micro-ondes. Vérifiez les étiquettes pour vous assurer qu'ils sont sans danger pour cette utilisation.

Quelle est la durée de garantie du micro-ondes VIKING RVMTK330SS ?

La durée de garantie standard est généralement de 2 ans, mais il est préférable de consulter les documents fournis avec votre appareil ou de contacter le service client pour des informations spécifiques.

MODE D'EMPLOI RVMTK330SS VIKING

Guide d'installation

Kit de garniture à encastrer pour four à micro-ondes

Table des matières

Avertissements et Information importante 10

Spécifications 11

Information générale

Pièces comprises dans le kit 12

Découpe de l'armoire ou du mur 12

Emplacement de la prise électrique 12

Installation 13

Gabarit de fixation 13

Pose du conduit inférieur 14

Brides de fixation 14

Installation dans l'armoire 15

Cadre de porte 15

Décorations latérales (pour fixation en surface uniquement) 16

Installation au dessus d'un four 16

Liste de contrôle du rendement 16

IMPORTANT—Prière de lire et d'observer!

• Prière de lire attentivement toutes ces directives avant de commencer.
• Veiller à DÉBRANCHER LA FICHE du four à micro-ondes de la prise électrique avant d'installer la garniture à encastrer. Retirer la table tournante de la cavité du four.
• Le kit comprend des parties métalliques, il faut faire attention lors de la manipulation et de l'installation pour éviter éventuelles blessures.
• Ne pas retirer de façon permanente les étiquettes, les mises en garde ou les plaques fixées au produit. Cela pourrait annuler la garantie.
• Veuillez observer tous les codes et règlements locaux et nationaux.
• L'installateur devra laisser ces directives au client qui devra les conserver pour l'usage d'un inspecteur local et pour référence ultérieure.

! AVERTISSEMENT

Ce kit à encastrer est conçu pour être utilisé uniquement avec les fours à micro-ondes spécifiant kit à encastrer RDMTK302 sur l'étiquette des spécifications nominales sur la paroi gauche de la cavité du four.

Specifications

	Four à micro-ondes		Kit de garniture à encastrer
	RVM320 / CRVM320 RVMTK330
Largeur hors tout	24 po (609 mm)		29-1/2 po (749 mm)
Hauteur hors tout depuis le bas	13-3/8 po (339 mm)		17-1/4 po (437 mm)
Profondeur hors tout depuis l'arrière	19-1/8 po (487 mm) S/O
Intérieur du four	Largeur 17-3/8 po (441 mm)Hauteur 10-1/2 po (266 mm)Profondeur 18-5/8 po (473 mm)Hors tout 2 pi3 (0,04 m3)		S/O
Alimentation électrique	120VAC/60 Hz		S/O
Max. Ampérage max.	1,5 KW 13 amps		S/O
Poids approx. à l'expédition.	46 lb. (20,9 kg)		15 lb. (6,9 kg)

En conformité avec les normes établies par :

FCC – Autorisé par la Federal Communications Commission.

DHHS – Conforme au règlement du Department of Health and Human Services (DHHS), CFR, Titre 21, Chapitre I, Souschapitre J.

- Ce symbole sur l'étiquette des spécifications nominales signifie que le produit est sur la liste des Underwriters Laboratories, Inc. pour une utilisation aux É.-U. ou au Canada.

Information générale

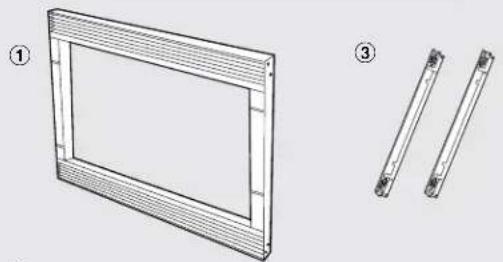

Pièces comprises dans le kit

Numéro Nom de pièce Qté
1	Cadre de porte 1
2	Conduit inférieur 1
3	Bride de fixation 2
4	Vis A : longueur 1-3/16 po (30,2 mm)	2
5	Vis B : longueur 1 3/4 po (44,5 mm)	4
6	Décorations latérales (pour fixation en surface uniquement)	2
7	Gabarit de fixation en surface 1
8	Gabarit de fixation encastrée 1

Découpe de l'armoire ou du mur

Dimensions de la découpe		Fixation encastrée	Fixation en surface
Hauteur A	Minimum	17-5/16 po (439,8 mm)	16-9/16 po (420,7 mm)
	Maximum	N/A	16-13/16po (427 mm)
Largeur B	Minimum	29-5/8 po (752,5 mm)	27-3/4 po (704,9 mm)
	Maximum	N/A	28 po (711,2 mm)
Profondeur C	Minimum	20po (503mm)	20po (503mm)

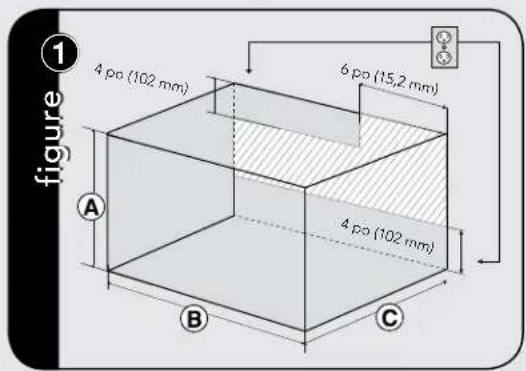

1 figure 4 po (102 mm) 6 po (15,2 mm) A 4 po (102 mm) B C

Emplacement de la prise électrique

MISE EN GARDE

La prise NE doit PAS se trouver dans l'aire ombrée comme indiqué à l'Illustration ①.

NOTES :

• Si la profondeur (C) dépasse 53,3 cm (21 po), l'emplacement de la prise peut être situé n'importe où sur le mur arrière.
• Le plancher de l'ouverture doit être en contreplaqué assez fort pour supporter le poids du four et sa propre charge (environ 45,5 kg [100 lb]). Il doit être à un niveau convenable pour l'utilisation du four. Veiller à vérifier le code local du bâtiment, car il pourrait exiger que l'ouverture soit fermée par une cloison latérale, arrière et un plafond. Le four n'a pas besoin d'être enclos pour fonctionner.

Installation

Gabarit de fixation

Déterminer la méthode de fixation selon la configuration requise. Voir la figure ②A pour la fixation ENCASTRÉE et ②B pour la fixation en SURFACE.

Aligner le gabarit correspondant à la méthode de fixation requise avec le centre de l'armoire. Veiller à ce que le gabarit soit horizontal. Coller en place avec du ruban adhésif. Découper l'ouverture de l'armoire selon les lignes indiquées sur le gabarit. Laisser le gabarit en place.

figure ②

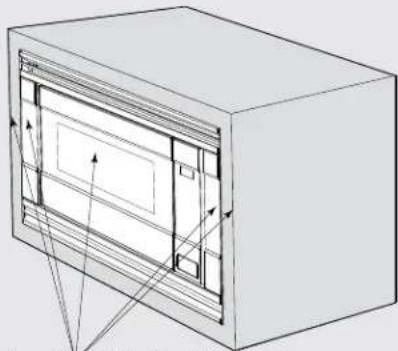

A ConFIGuRATlon PouR FlxATlon EnCASTRÉE—Le four à microondes et le verre du cadre de porte sont encastrés dans l'armoire.

Les surfaces indiquées affleurent.

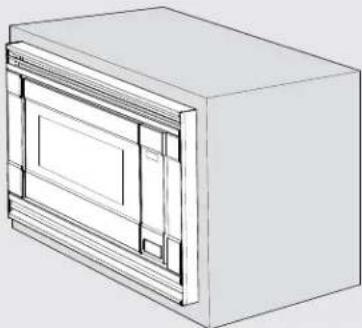

SuRFACE MounT ConFIGuRATlon —Le four à microondes et le verre du cadre de porte font saillie de la surface de l'armoire.

Pour la fixation en surface, percer 4 trous marqués « A » avec un foret de 1/16 po (1,6 mm). Enlever le gabarit de l'armoire Aller au conduit inférieur.

figure ③
A EnTREToISE IATÉRAIE—2. Doit dépasser du bord de la découpe de l'armoire vers le centre comme illustré.

13/16" min. 13/12"/ZFPb (342,9 mm) min

13/16 po (20,6 mm) min 15/16 po (23,8 mm) max

B EnTREToISE InFÉRIEuRE—1. Contreplaqué 1/4 po (6,35 mm)

C D'ENTRETOISE LATÉRALE (D et G)

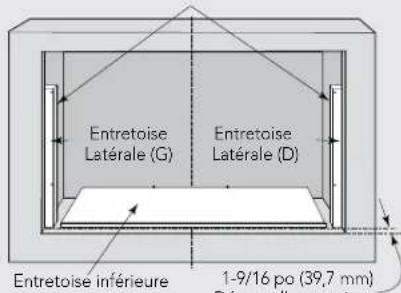

Entretoise Latérale (G) Entretoise Latérale (D) Entretoise inférieure 1-9/16 po (39,7 mm) Répart d'entrepoise

Entretoisé inférieure Centrée avec la Découpe de l'armoire
1-9/16 po (39,7 mm) Déport d'entretoises Inférieure et Latérales (D et G)
Pour la fixation encastrée, il faut deux (2) entretoises latérales et une (1) entretoise inférieure. Les entretoises ne sont pas fournies dans le kit et doivent être fabriquées par l'installateur. Voir figures 3A et B pour les exigences d'entretoise. Veiller à ce que les trois entretoises dépassent de 1-9/16 po (39,7 mm) à l'avant de l'armoire.

Découper les gabarits d'entretoise latérale (D et G) du gabarit de montage encastré. Aligner les bords indiqués aux entretoises droite et gauche correspondantes comme l'illustre la figure ③. Veiller à aligner les bords inférieurs des gabarits d'entretoise latérale avec le plancher de l'ouverture de l'armoire. Percer deux (2) trous marqués « A » sur un gabarit D d'entretoise latérale et deux (2) trous marqués « B » sur un gabarit G d'entretoise latérale avec un foret de 1/16 po (1,6 mm).

Enlever les gabarits de l'armoire.

Installation

Conduit inférieur

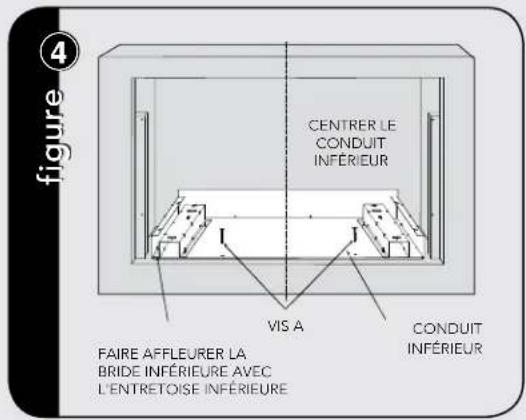

CENTRER LE CONDUIT INFÉRIEUR VIS A FAIRE AFFLEURER LA BRIDE INFÉRIEURE AVEC L'ENTRETOISE INFÉRIEURE CONDUIT INFÉRIEUR figure 4

Placer le conduit inférieur dans l'ouverture de l'armoire. Pour le montage encastré, il reposera sur l'entretoise inférieure centrée dans l'armoire. Voir figure 4.

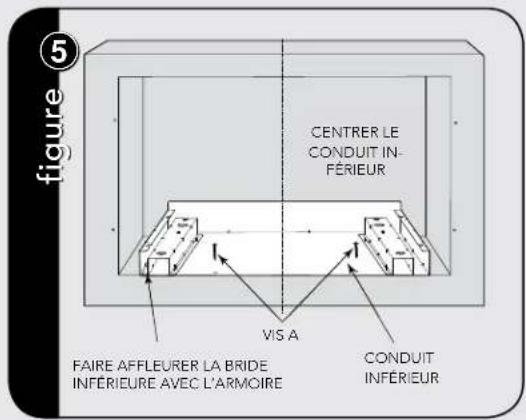

figure CENTRER LE CONDUIT IN- FÉRIEUR VIS A FAIRE AFFLEURER LA BRIDE INFÉRIEURÉ AVEC L'ARMOIRE CONDUIT INFÉRIEUR

Pour la fixation en surface, le conduit inférieur reposera sur le plancher de l'ouverture. Voir figure 5.

Aligner le conduit inférieur au centre de l'ouverture avec la bride inférieure affleurant l'entretoise inférieure (pour la FIXATION ENCASTRÉE) ou l'armoire (pour la FIXATION EN SURFACE).

Fixer le conduit inférieur avec deux VIS A (2-3/16 po [ 55,6 mm]). Voir figures ④ et ⑤ respectivement.

Brides de fixation

Placer les brides de fixation pour les aligner avec les trous percés à l'aide du gabarit.

6 A BRIDE FixÉE EnCASTRÉE VIS B B BRIDE FixÉE En SuFACE VIS B

Les extrémités encastrées des brides de fixation doivent faire face à l'intérieur. Vérifier qu'elles sont verticales et les fixer à demi avec quatre (4) VIS B. Voir figure 6.

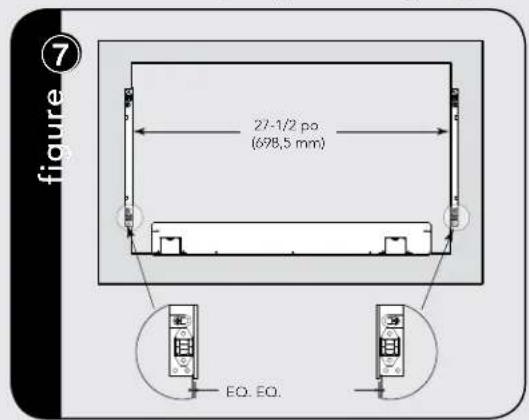

7 figure 27-1/2 po (698,5 mm) EQ. EQ.

Installation

Aligner les brides de fixation horizontalement en les faisant glisser vers l'avant et l'arrière le long des fentes de vis jusqu'à ce que les brides soient exactement séparées de 27-1/2 po (698,5 mm) et à égale distance des côtés de l'armoire. Voir figure ⑦.

Une fois les brides correctement placées, bien les fixer avec quatre (4) vis B.

Installation dans l'armoire

Placer le four près de l'ouverture du mur ou de l'armoire. Brancher le cordon d'alimentation dans la prise électrique.

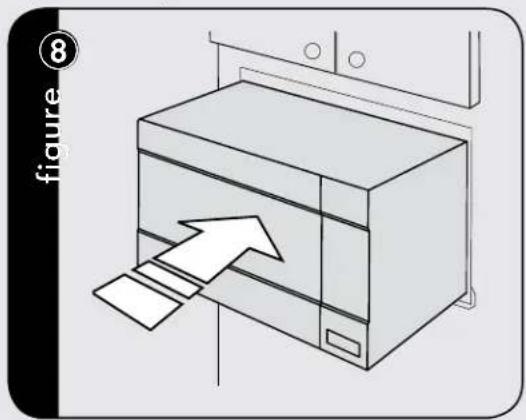

Guider avec précaution le four assemblé dans l'ouverture préparée. Faire glisser le four sur le conduit inférieur. Voir figure 8.

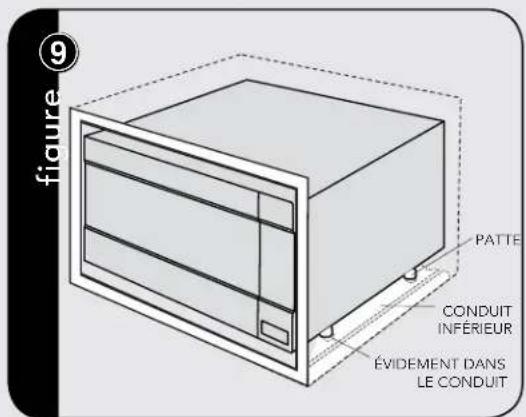

9 figure ⑨ PATTE CONDUIT INFÉRIEUR ÉVIDEMENT DANS LE CONDUIT

Éviter de pincer le cordon entre le four et le mur. Ajuster la position du four de façon à ce que ses pattes entrent dans les évidements du conduit d'évacuation. Voir figure 9.

Cadre de porte

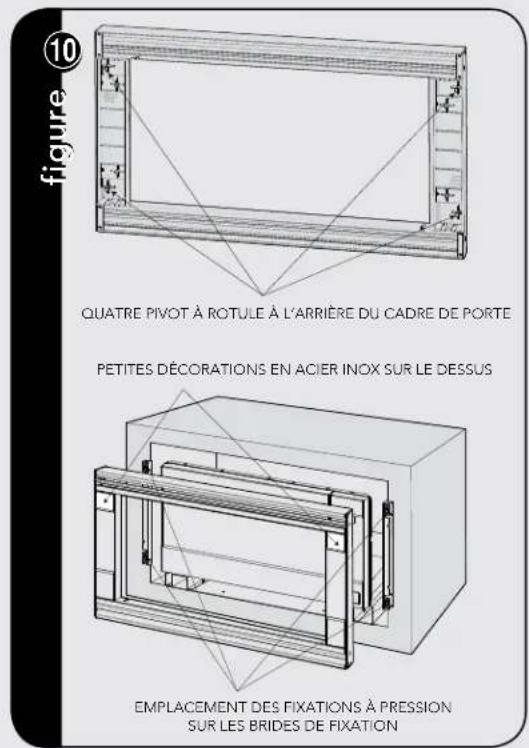

Retourner le CADRE DE PORTE pour repérer les quatre pivots à rotule.

quatre pivot à rotule à l'arrière du cadre de porte petites décorations en acier inox sur le dessus emplacement des fixations à pression sur les brides de fixation

Placer le cadre de porte avec les petites décorations en acier inox sur le dessus. Aligner les quatre pivots à rotule avec les fixations à pression aux deux extrémités des BRIDES DE FIXATION.

Bien fixer le cadre de porte en le poussant fermement sur les brides de fixation en engageant les quatre (4) fixations à pression. Voir figure 10.

Installation

Décorations latérales (pour fixation en surface uniquement)

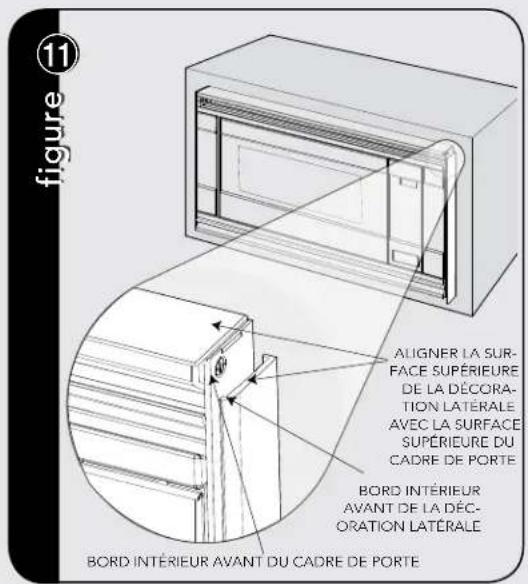

figure 11 ALIGNER LA SURFACE SUPÉRIEURE DE LA DÉCORA-TION LATERALE AVEC LA SURFACE SUPÉRIEURE DU CADRE DE PORTE BORD INTÉRIEUR AVANT DU CADRE DE PORTE BORD INTÉRIEUR AVANT DU CADRE DE PORTE

Retirer le papier dorsal du ruban au verso des DÉCORATIONS LATÉRALES. Aligner le bord intérieur avant des décorations latérales avec le bord intérieur avant du CADRE DE PORTE.

Aligner la surface supérieure de la décoration latérale avec la surface supérieure du CADRE DE PORTE. Fixer les décorations latérales en pressant fermement contre le côté du CADRE DE PORTE. Voir figure 11.

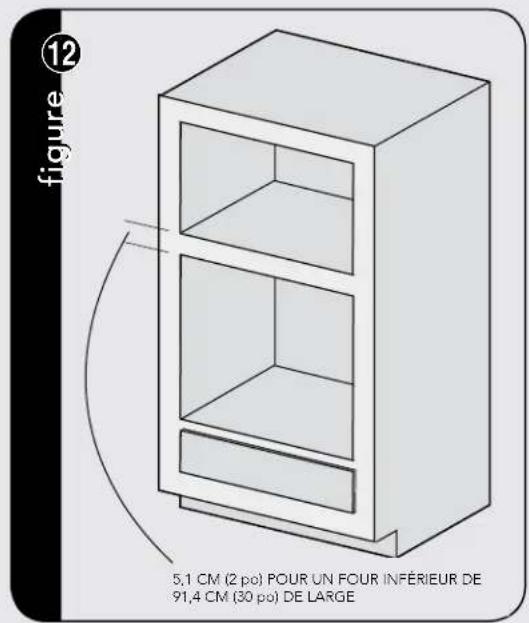

Installation au dessus d'un four

figure 12 5,1 CM (2 po) POUR UN FOUR INFÉRIEUR DE 91,4 CM (30 po) DE LARGE

Liste de contrôle

1. Veiller à ce que l'appareil soit installé selon les instructions et avec le bon gabarit de fixation.
2. Brancher le cordon d'alimentation.
3. Conserver le mode d'emploi et d'entretien et le manuel d'installation

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

Pour plus d'information sur le produit,

Composer le 1-888-845-4641
