MANUAL DE USUARIO RVMTK330SS VIKING

Juego de molduras para empotrado del Microondas

Tabla de Contenido

Advertencias e información importante 18

Especificaciones 19

Información general 20

Partes incluidas en el juego 20

Abertura del gabinete o pared 20

Ubicación del tomacorriente eléctrico 20

Instalación 21

Plantilla de montaje 21

Conjunto de ducto inferior 21

Ensamblaje del soporte de montaje 22

Instalación en gabinete 23

Instalación del marco 23

Instalación de la decoración lateral 24

Instalación de la decoración lateral 24

Lista de control de ejecución 24

IMPORTANTE— ¡Lea y siga con atención!

• Antes de comenzar, lea estas instrucciones completa y detalladamente.
• Asegúrese de DESCONECTAR el horno microondas del tomacorriente eléctrico antes de instalar el juego de moldura para empotrado. Retire el plato giratorio de la cavidad del horno.
• El juego incluye partes de metal por lo que debe manipularlo e instalarlo con precaución para evitar el riesgo de lesiones.
• No retire las etiquetas, advertencias o placas permanentes del producto. Esto puede anular la garantía.
• Cumpla todos los códigos y normas locales y nacionales.
• El instalador debe devolver estas instrucciones al cliente quien debe conservarlas para uso del inspector local y para referencias futuras.

ADVERTENCIA

Este juego de molduras para empotrado está diseñado para uso exclusivo con hornos microondas que especifique el juego de molduras para empotrado RDMTK302 en la etiqueta de potencia en la cavidad del horno.

Especificaciones

	Horno microondas		Juego de molduras para empotrado
	RVM320 / CRVM320 RVMTK330
Ancho total	24" (60.9 cm)		29-1/2" (74.9 cm)
Altura total desde la parte inferior	13-3/8" (33.9 cm)		17-1/4" (43.7 cm)
Profundidad total desde la parte posterior	19-1/8" (48.7 cm) NA
Parte interna del horno Ancho	Altura Profundidad Ancho total	17-3/8" (44.1 cm) 10-1/2" (26.6 cm) 18-5/8" (47.3 cm) 2.0 pies cúbicos	NA
Requisitos eléctricos	120VCA/60 Hz		NA
Cap. máx. en amperios	1.5 KW	13 amps	NA
Peso de despacho aprox.	46 lbs.	(20.9 kg)	15 lbs.	(6.9 kg)

Cumple con las normas establecidas por:

FCC – Autorizada por la Comisión Federal de Comunicaciones.

DHHS – Cumple con la norma del Departamento de Salud y Servicios Humanos (DHHS), CFR, Título 21, capítulo I, subcapítulo J.

- Este símbolo en la etiqueta de potencia indica que el producto está aprobado por Underwriters Laboratories, Inc. para uso en los EE.UU. o Canadá.

Información general

Partes incluidas en el juego

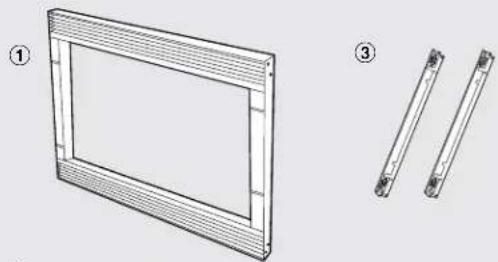

Artículo	Nombre de la parte	CANT.
1	Conjunto del marco 1
2	Conjunto del ducto inferior 1
3	Soporte de montaje 2
4	Tornillo A :1-3/16" de largo 2
5	Tornillo B: 1-3/4" de largo 4
6	Decoración lateral (Sólo superficie de montaje)	2
7	Plantilla para montaje en superficie 1
8	Plantilla para montaje al ras 1

Ubicación del tomacorriente eléctrico

PRECAUCIÓN

El tomacorriente NO debe estar en el área sombreada como se indica en la figura ①.

NOTAS:

• Si la dimensión de profundidad (C) es mayor a 21" (53.3 cm), la ubicación del tomacorriente puede estar en cualquier área de la pared posterior.
• El piso de la abertura debe estar construido de madera laminada lo suficientemente resistente para soportar el peso del horno y la capacidad de carga (aproximadamente 100 libras). El piso debe estar nivelado para una correcta operación del horno. Asegúrese de verificar el código de construcción local ya que puede requerir cercar la abertura con tabiques laterales, superior y posterior. El funcionamiento apropiado del horno no requiere del cercado.

Instalación

Plantilla de montaje

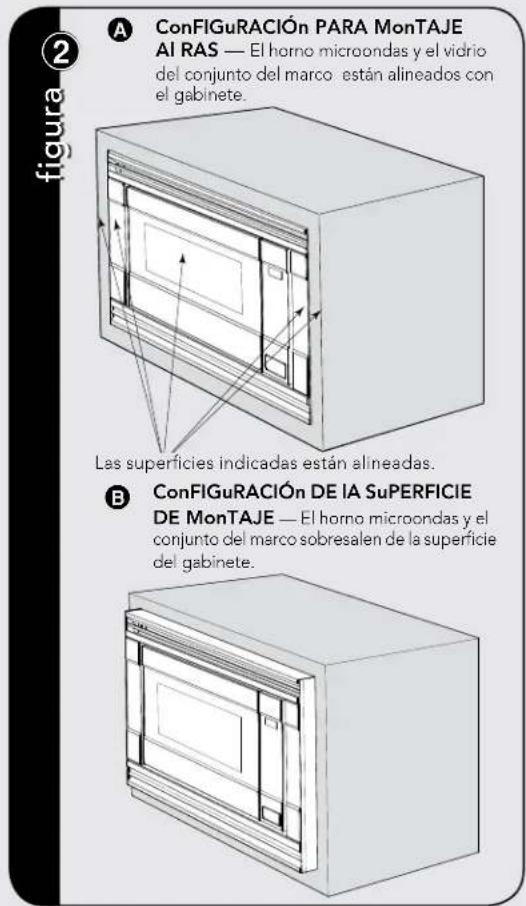

Determine el método de montaje a usar en base a la configuración requerida. Vea la figura ②A para MONTAJE AL RAS y ②B para MONTAJE EN SUPERFICIE.

Alinee la plantilla correspondiente al método de montaje necesario en el centro del gabinete. Asegúrese de que la plantilla esté nivelada con la base. Asegúrelo con cinta adhesiva. Corte la abertura del gabinete a lo largo de las líneas señaladas en la plantilla. Deje la plantilla pegada en el lugar.

Para MONTAJE AL RAS, instale dos (2) espaciadores laterales y un (1) espaciador inferior como se muestra en la figura 3 A y B. Los espaciadores no están incluidos en el juego y deben ser fabricados por el instalador. Los requisitos para el espaciador se indican en la Plantilla para montaje al ras. Asegúrese que los tres espaciadores estén equilibrados desde la parte frontal del gabinete por 1-9/16".

Recorte las plantillas del espaciador lateral (R y L) de las plantillas de montaje al ras. Alinee los bordes indicados con los espaciadores izquierdo y derecho correspondientes como se muestra en la figura ③. Asegúrese de alinear los bordes inferiores de las plantillas de los espaciadores laterales a la base de la abertura del gabinete. Pre-taladre (2) agujeros marcados "A" en la plantilla del espaciador lateral – R y dos (2) agujeros marcados "B" en la plantilla del espaciador lateral – L con una broca 1/16".

Retire las plantillas del gabinete.

Instalación

Conjunto del Ducto Inferior

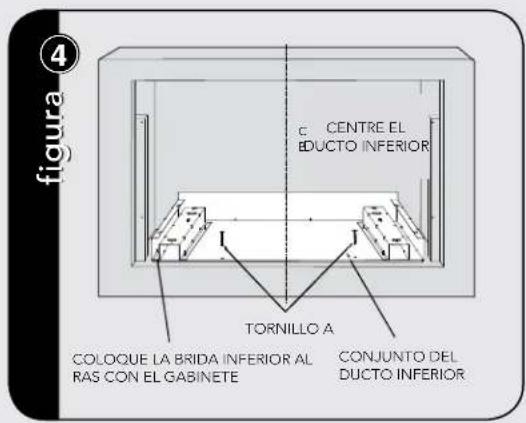

Coloque el Ducto inferior en la abertura del gabinete. Para MONTAJE AL RAS, se apoyará en el espaciador inferior centrado con el gabinete. Vea la figura 4.

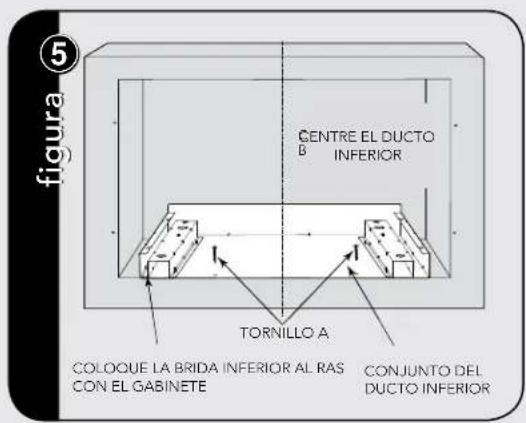

Para MONTAJE EN SUPERFICIE, el ducto inferior se apoyará en la base de la abertura. Vea la figura 5.

Alinee el ducto inferior al centro de la abertura con la brida inferior colocada firmemente al ras con el espaciador inferior (para MONTAJE AL RAS) o el gabinete (para MONTAJE EN SUPERFICIE).

Asegure el conjunto del ducto inferior con los dos (2) TORNILLOS A. Vea las figuras ④ y ⑤ respectivamente.

Ensamblaje del soporte de montaje

Coloque los soportes de montaje para que se alineen con los agujeros taladrados preparados con la plantilla de montaje.

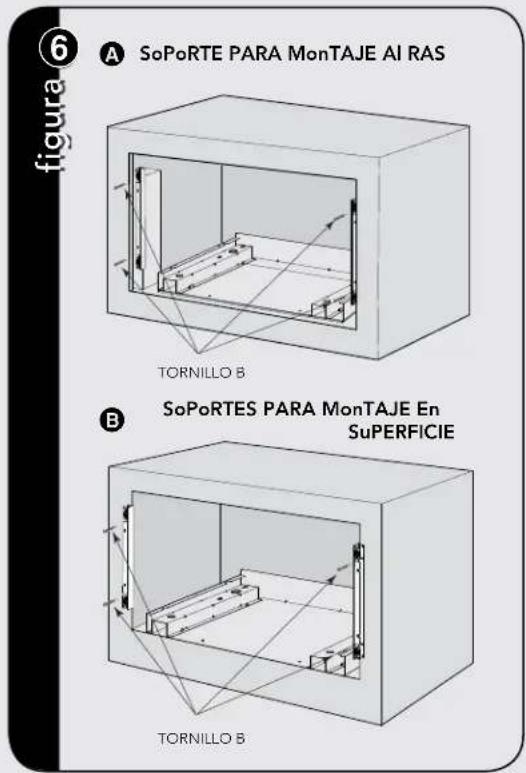

Los extremos cerrados de los soportes de montaje deben quedar hacia dentro. Verifique que estén en posición vertical y después asegúrelos de forma suelta con los cuatro (4) tornillos B. Vea la figura 6.

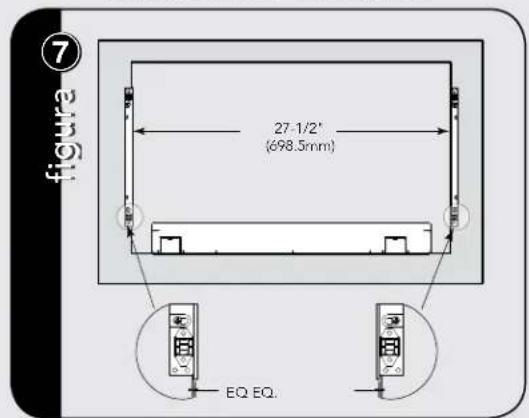

Alinee los soportes de montaje horizontalmente deslizándolos hacia atrás y hacia adelante a través de las ranuras de los tornillos hasta que los soportes tengan una distancia exacta de 27-1/2" entre sí y una distancia igual desde los lados del gabinete. Vea la figura ⑦.

Una vez que los soportes estén posicionados correctamente, apriete firmemente los cuatro (4) tornillos B.

Instalación en gabinete

Coloque el horno al lado de la abertura de la pared o gabinete. Conecte el cordón de alimentación al tomacorriente eléctrico.

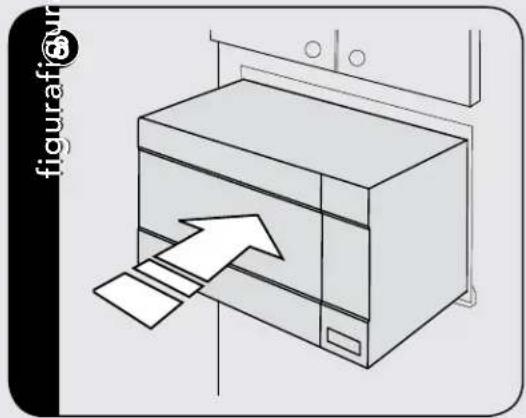

Guíe con cuidado el homo ensamblado dentro de la abertura preparada. Deslice el horno sobre el conjunto del ducto inferior. Vea la figura 8.

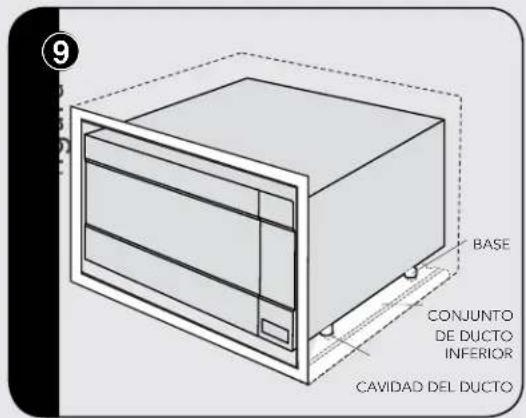

Evite que el cable quede entre el horno y la pared. Ajuste la posición del horno de modo que las patas del horno encajen en las ranuras del conjunto del ducto de escape. Vea la figura 9.

Conjunto del marco

Voltee el CONJUNTO DEL MARCO localice los 4 montantes redondos.

Coloque el CONJUNTO DEL MARCO con las pequeñas decoraciones inoxidables en la parte superior. Alinee los cuatro montantes redondos con los 4 accesorios a presión en ambos extremos de los SOPORTES DE MONTAJE.

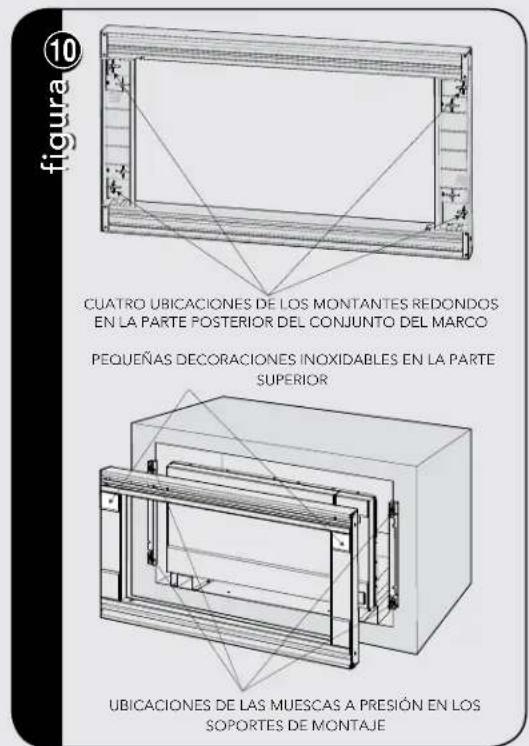

Asegure el CONJUNTO DE MARCO presionando firmemente sobre los soportes de montaje colocando los cuatro (4) accesorios a presión. Vea la figura 10.

Instalación

Instalación de la decoración lateral

(Sólo para montaje en superficie)

Retire la cinta de refuerzo de la parte posterior de las DECORACIONES LATERALES. Alinee el borde interior frontal de las decoraciones laterales al borde lateral frontal del CONJUNTO DEL MARCO.

Alinee la superficie superior de las decoraciones laterales a la superficie superior del CONJUNTO DEL MARCO. Asegure las decoraciones laterales presionándolas firmemente contra el lado del CONJUNTO DEL MARCO. Vea la figura 11.

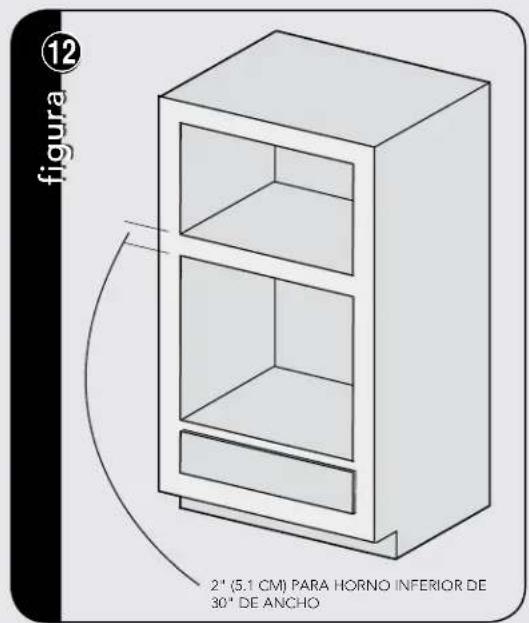

Instalación sobre el horno

Lista de control de ejecución

1. Asegúrese de que la unidad ha sido instalada de acuerdo con todas las instrucciones de instalación y la plantilla de montaje necesaria.
2. Enchufe el cable de alimentación.
3. Conserve el Manual de uso y cuidado y el Manual de instalación

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 EE.UU.

[phone]

Para mayor información sobre

productos, llame al 1-888-845-4641
