MANUAL DE USUARIO VMDD5306SS VIKING

Horno microondas con convección/velocidad VMDD5306SS

IMPORTANTE- ¡Lea y siga con atención!

• Antes de comenzar, lea estas instrucciones detenida y atentamente.
• El juego incluye partes de metal por lo que debe manipularlo e instalarlo con precaución para evitar el riesgo de lesiones.
• No retire las etiquetas, advertencias o placas permanentes del producto ya que esto puede anular la garantía.
• Siga todos los códigos, requisitos y normas locales y nacionales.
• Los instaladores deben dejar estas instrucciones al cliente quien debe conservarlas para uso del inspector local y para referencias futuras.

ADVERTENCIA

INSTRUCCIONES DE CONEXIÓN ELÉCTRICA A TIERRA

Este horno debe tener conexión eléctrica a tierra de acuerdo con los códigos locales o, de no contar con ellos, con el Código eléctrico nacional, ANSI/NFPA 70 - última edición.

ADVERTENCIA

NO UTILICE CABLES DE EXTENSIÓN CON ESTE ARTEFACTO. HACERLO PUEDE CAUSAR INCENDIOS, DESCARGA ELÉCTRICA U OTRAS LESIONES PERSONALES.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• ADVERTENCIA: Si no se sigue exactamente la información de este manual, puede producirse un incendio o una descarga eléctrica que podría causar daños materiales, lesiones personales o la muerte.
• Este artefacto se debe conectar eléctricamente a tierra de acuerdo con los códigos locales.
• Asegúrese de que los revestimientos de las paredes y los gabinetes alrededor del horno puedan soportar el calor generado por el artefacto.
• ADVERTENCIA: Nunca deje a los niños solos o desatendidos en la zona donde se utiliza un artefacto.
• No use el horno como lugar de almacenamiento. Esto genera una situación potencialmente peligrosa.

Cómo desempaquetar el horno

• Retire todos los materiales de embalaje del interior del horno.
• Revise que el horno no tenga daños, como mal alineamiento o inclinación, sellos del horno y superficies de sellado dañadas, o abolladuras en la cavidad o en la parte frontal del horno. Si encuentra algún daño, no haga funcionar el horno y comuníquese con su PERSONAL DE SERVICIO AUTORIZADO.

Notas importantes para el instalador

• Lea toda la Guía de Instalación antes de instalar el horno.
• Retire todo el material de embalaje antes de conectar el suministro eléctrico.
• Respete todos los códigos y normas vigentes.
• Asegúrese de dejar estas instrucciones al consumidor.

Notas importantes para el consumidor

Conserve este manual junto con su Manual de uso y cuidado para referencia futura.

• Igual que al usar cualquier horno que genera calor, hay algunas precauciones de seguridad que usted debe seguir. Estas se enumeran en el Manual de uso y cuidado. Léalas todas y sigalas cuidadosamente.
• Asegúrese de que su horno sea instalado y conectado a tierra adecuadamente por un instalador calificado o técnico de servicio.

Requisitos eléctricos

Ubique el suministro eléctrico como se muestra en las ilustraciones de las páginas siguientes. El tomacorriente también se puede ubicar en un gabinete adyacente al alcance del cable de alimentación. Se requiere un circuito exclusivo para este artefacto. No se recomienda el uso de un interruptor de circuito de falla a tierra (GFCI) y puede causar la interrupción del funcionamiento.

Suministro eléctrico 220-240 V AC, 50 Hz

Servicio 2800 W

Cable de alimentación 47-1/4" (1.20 m)

Requisitos eléctricos

Nota:

• Si tiene alguna pregunta sobre las instrucciones eléctricas o de conexión a tierra, consulte a un electricista calificado o al encargado de brindar el servicio.
• También se puede instalar usando un tomacorriente eléctrico en un gabinete adyacente dentro del área hasta donde se pueda extender el cable eléctrico.
• Consulte siempre los requerimientos de los códigos eléctricos.

Seleccione una ubicación

Su horno puede ser empotrado dentro de un gabinete o pared por sí mismo, encima de cualquier horno empotrado eléctrico o cajón calentador, o bajo una parrilla o cubierta de cocina.

INSTRUCCIONES PARA CONEXIÓN A TIERRA

Este artefacto debe ser conectado a tierra. El horno está equipado con un cable que tiene un alambre a tierra y un enchufe con conexión a tierra. Debe conectarlo en un tomacorriente de pared instalado y conectado a tierra apropiadamente de acuerdo con el Código eléctrico nacional y los códigos y reglamentos locales.

En caso de que se produzca un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de descarga eléctrica proporcionando una vía de escape para la corriente eléctrica.

ADVERTENCIA: El uso inapropiado del enchufe con conexión a tierra puede causar una descarga eléctrica. No use un cable de extensión. Si el cable de alimentación es demasiado corto, haga que un electricista o mecánico calificado instale un tomacorriente cerca del artefacto.

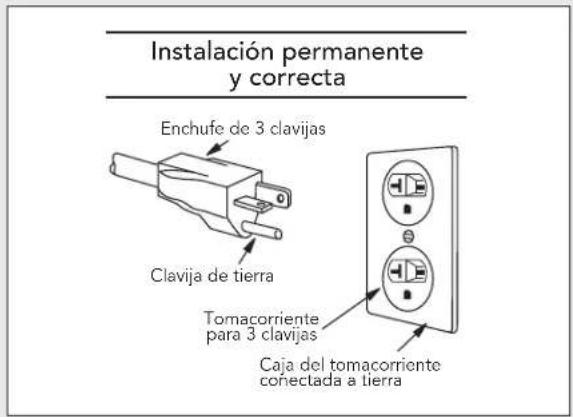

Instalación permanente y correcta Enchufe de 3 clavijas Clavija de tierra Tomacorriente para 3 clavijas Caja del tomacorriente conectada a tierra

Herramientas para instalación

NOMBRE CANT. CÓDIGO DE LA PARTE
Tornillos de montaje 4 LANGTB407MRP0

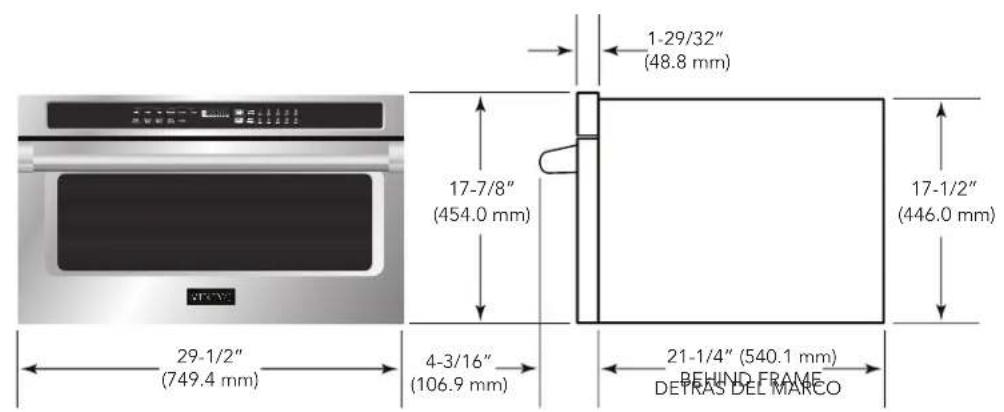

Dimensiones del horno

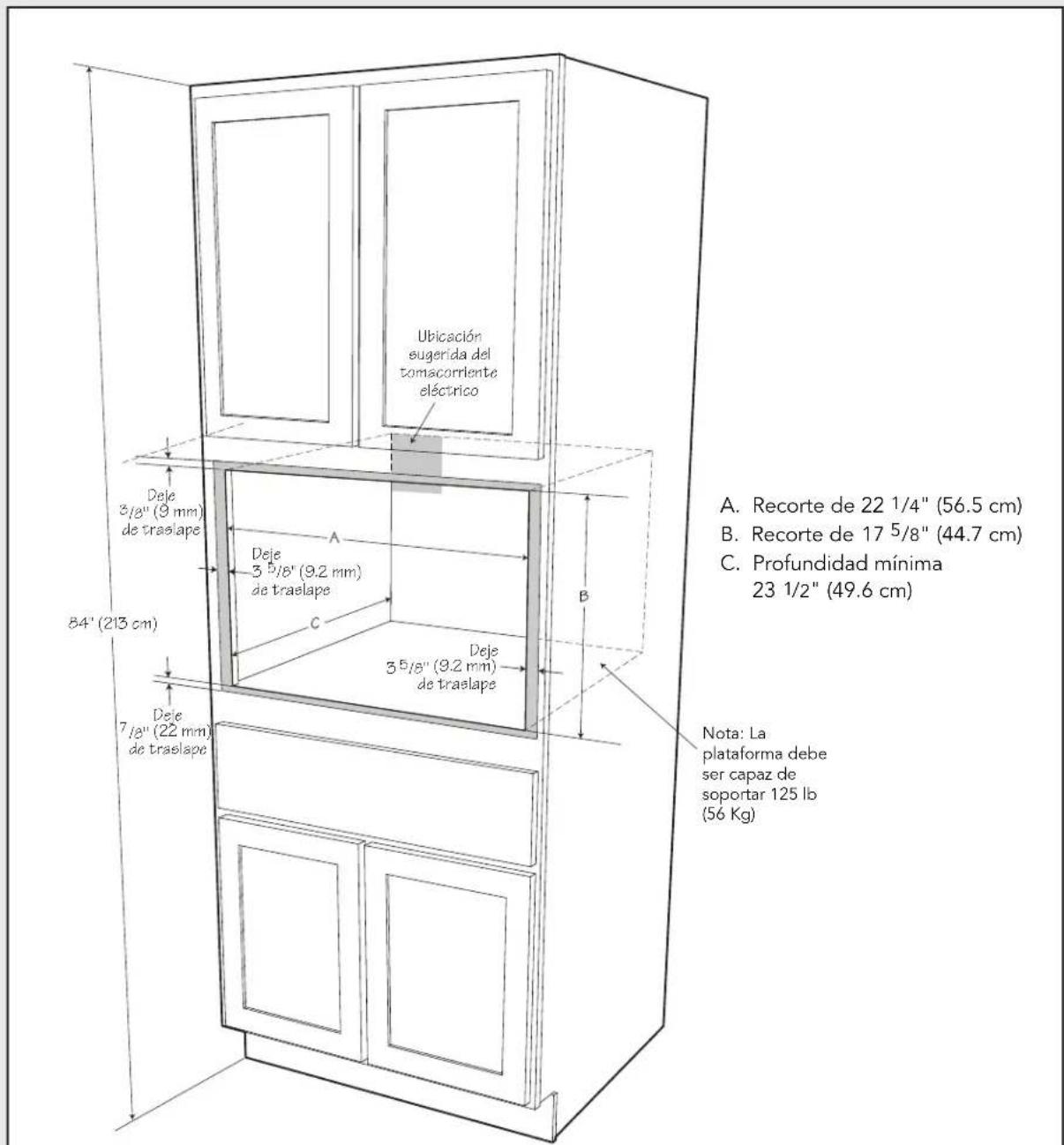

Distancias libres y dimensiones para el montaje estándar sobre una superficie

Ubicación sugerida del tomacorriente eléctrico Deje 3/8" (9 mm) de traslape 54" (213 cm) Deje 3 5/8" (9.2 mm) de traslape Deje 3 5/8" (9.2 mm) de traslape A. Recorte de 22 1/4" (56.5 cm) B. Recorte de 17 5/8" (44.7 cm) C. Profundidad mínima 23 1/2" (49.6 cm) B Deje 7/8" (22 mm) de traslape Nota: La plataforma debe ser capaz de soportar 125 lb (56 Kg)

Figura 2

Instalación sobre horno incorporado

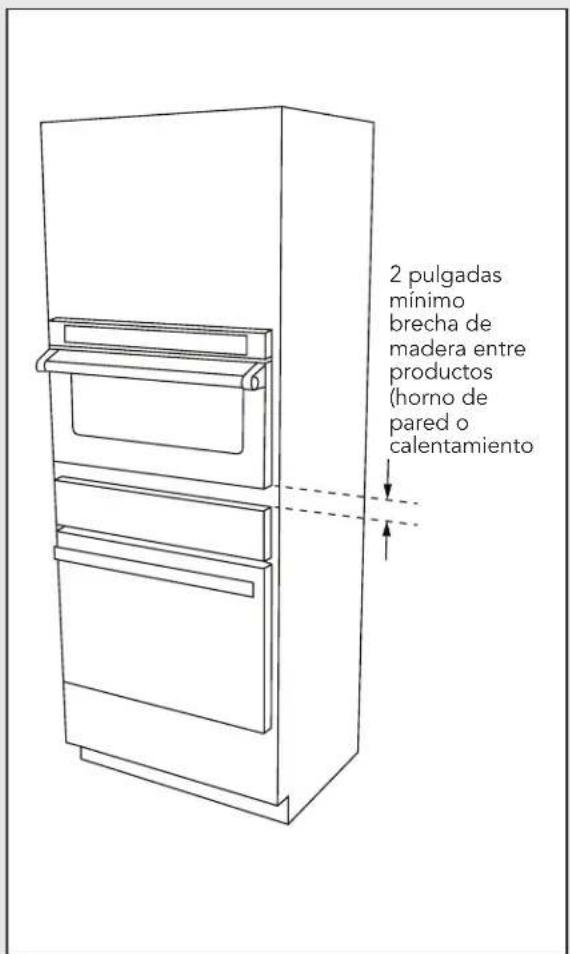

Bajo la instalación de la estufa

2 pulgadas mínimo brecha de madera entre productos (horno de pared o calentamiento

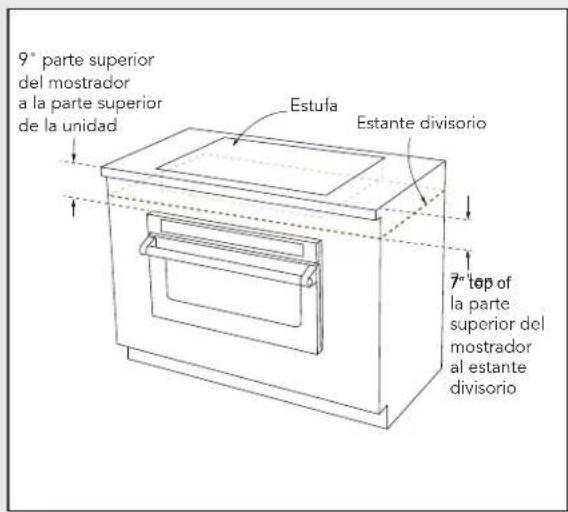

9° parte superior del mostrador a la parte superior de la unidad Estufa Estante divisorio 7" top of la parte superior del mostrador al estante divisorio

Nota: Se requiere instalar un estante divisorio entre la estufa y el horno.

Instrucciones de instalación para montaje estándar sobre una superficie

ADVERTENCIA: Tenga siempre cuidado al levantar productos pesados.

1. Lleve la unidad cerca de la abertura.
2. Utilice un mínimo de 2 personas para subir e instalar el horno. Coloque el horno adyacente a la abertura del gabinete, vea la Figura 3. Conecte el cable de alimentación en el tomacorriente eléctrico.
3. Guíe con cuidado al horno dentro de la abertura y deslicelo hacia atrás hasta que la brida de montaje se apoye contra la cara del gabinete. Evite pellizcar el cable entre el horno y la pared del gabinete.

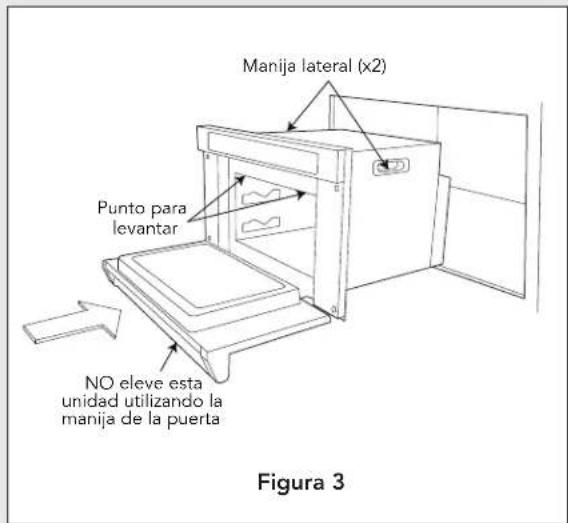

Manija lateral (x2) Punto para levantar NO eleve esta unidad utilizando la manija de la puerta Figura 3

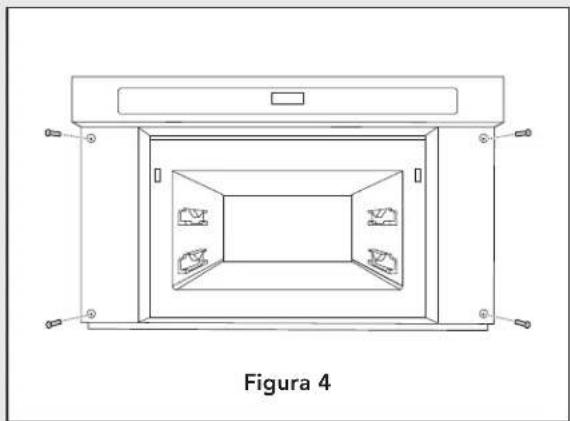

1. Abra la puerta. Usando los dos agujeros en cada brida de montaje, perfore un taladro piloto al gabinete utilizando una broca de 1/16" (1.58 mm) Vea la Figura 4.
2. Monte el horno utilizando los cuatro tornillos suministrados. Vea la Figura 4.

Antes de solicitar servicio

Lea las secciones de ANTES DE SOLICITAR SERVICIO y las instrucciones de operación en su Manual de uso y cuidado. Puede ayudarle a ahorrar tiempo y dinero. Esta lista incluye las fallas más comunes que no son causadas por fallas en la mano de obra o materiales en este horno.

Consulte la garantía en su Guía de uso y cuidado para conocer nuestro teléfono gratuito para servicio y la dirección. Llame o escribanos si tiene alguna duda sobre su producto y/o necesite ordenar partes de reemplazo.

Ubicación del modelo y el número de serie

El número de modelo y el número de serie están impresos en la placa de identificación. Para acceder a la placa de identificación, abra la puerta. La placa de identificación se encuentra en la parte inferior izquierda de la placa frontal del horno.

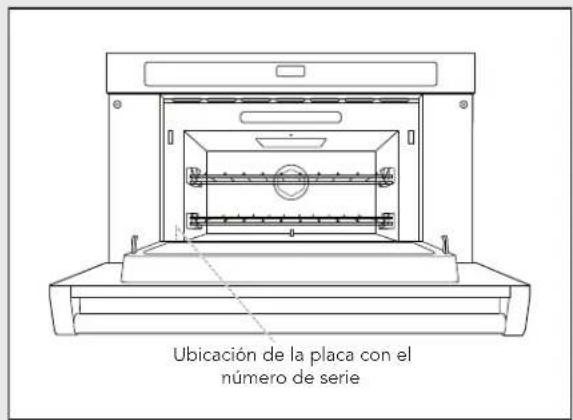

Ubicación de la placa con el número de serie

Cuidado, limpieza y mantenimiento

Consulte en el Manual de uso y cuidado las instrucciones de limpieza.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

[phone]

Para más información del producto, I

lame al 1-888-845-4641

o visite nuestro sitio web en vikingrange.com
