Type d'appareil	Four à micro-ondes
Capacité	27 litres
Puissance micro-ondes	900 Watts
Dimensions (L x P x H)	51 x 41 x 30 cm
Poids	15 kg
Fonctions de cuisson	Micro-ondes, grill, convection
Programmes automatiques	Oui
Affichage	Écran LED
Contrôle	Panneau de commande tactile
Système de sécurité	Verrouillage enfant
Matériaux	Acier inoxydable
Consommation énergétique	Classe énergétique A
Accessoires inclus	Plateau tournant, grille
Maintenance	Nettoyage intérieur avec un chiffon humide
Garantie	2 ans

FOIRE AUX QUESTIONS - VMTK272SS VIKING

Comment régler le temps de cuisson sur le VIKING VMTK272SS ?

Pour régler le temps de cuisson, tournez le bouton de temps jusqu'à atteindre la durée désirée, puis appuyez sur 'Démarrer' pour lancer la cuisson.

Pourquoi mon four à micro-ondes VIKING VMTK272SS ne chauffe-t-il pas ?

Vérifiez que l'appareil est correctement branché, que la porte est bien fermée et que vous n'avez pas sélectionné une fonction qui n'implique pas de chauffage. Si le problème persiste, contactez le service client.

Comment nettoyer l'intérieur du VIKING VMTK272SS ?

Utilisez un chiffon humide avec un nettoyant doux. Évitez les produits abrasifs qui pourraient rayer la surface. Ne laissez pas d'humidité dans l'appareil.

Comment déverrouiller la porte du four à micro-ondes VIKING VMTK272SS ?

Si la porte est bloquée, vérifiez si le four est en mode verrouillage pour enfant. Pour déverrouiller, maintenez le bouton 'Arrêt' enfoncé pendant quelques secondes.

Quel type de vaisselle peut être utilisé dans le VIKING VMTK272SS ?

Utilisez des récipients en verre, céramique ou plastique spécifiquement conçus pour les micro-ondes. Évitez les métaux et les plastiques non adaptés.

Comment ajuster la puissance de cuisson sur le VIKING VMTK272SS ?

Appuyez sur le bouton 'Puissance' pour sélectionner le niveau désiré. Les niveaux vont de 1 (faible) à 10 (élevé).

Pourquoi le plateau tournant ne fonctionne-t-il pas ?

Assurez-vous que le plateau est correctement positionné sur le support. Vérifiez également qu'aucun objet ne bloque le mécanisme.

Comment régler les paramètres de cuisson automatique sur le VIKING VMTK272SS ?

Sélectionnez la fonction 'Cuisson automatique', puis entrez le poids ou le type d'aliment selon les instructions dans le manuel d'utilisation.

Quels sont les accessoires fournis avec le VIKING VMTK272SS ?

Le four à micro-ondes est généralement livré avec un plateau tournant et un support. Consultez le manuel pour plus de détails sur les accessoires inclus.

Comment réinitialiser le VIKING VMTK272SS ?

Pour réinitialiser, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes techniques.

MODE D'EMPLOI VMTK272SS VIKING

Guide d'installation

Kit de garniture à encastrer pour four à micro-ondes

VMTK272, VMTK302, VMTK362,

VMTK277, VMTK307 VMTK367

IMPORTANT-Prière de Lire et de Suivre!

• Prière de dire attentivement toutes ces directives avant de commencer.
  Veiller a DEBRANCHER LA FICHE du four a micro-ondes de la prise electrique avant d'installer la garniture a encastrer. Retirer la table tournante de la cavity du four.
  Le kit comprend des parties métalliques, il faut faire attention lors de la manipulation et de l'installation pour éviter eventuelles blessures.
• Ne pas retirer de façon permanente les étiquettes, les mises en garde ou les plaques fixées au produit. Cela pourrait annuler la garantie.
• Veuillez observer tous les codes et règlements locaux et national.
  L'installateur devra laisser ces directives au client qui devra les conserver pour l'usage d'un inspecteur local et pour reference ulterieure.
• Ce kit à encastrer est destiné à être utilisé UNIQUEMENT AVEC LES FOURS À MICRO-ONDES TRADITIONNELS ET À CONVECTION SPECIFIANT KIT À ENCASTRER VMTK272, VMTK302, VMTK362, VMTK277, VMTK307 ou VMTK367 sur l'étiquette des specifications nominales présente sur la plaque frontale inférieure de la cavité du four.
  VOTRE FOUR PEUT ETRE INTEGRE DANS UNE ARMOIRE OU LE MUR LUI-ME ME OU PAR-DESSUS TOUT FOUR ELECTRIQUE OU AU MUR OU LE TIROIR DE RECHAUFFEMENT.

Pièces Comprises dans le Kit VMTK

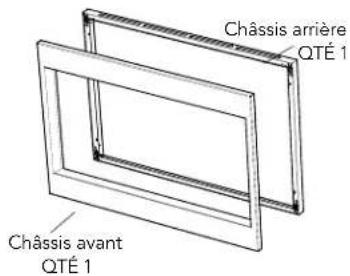

Ensemble du chassin QTÉ 1
Gabarit à montage en surface

2 faces de 27 & 30 po ou gabarit à montage en
surface simple face de 36 po QTÉ 1

Conduit (A)-1 QTÉ 1*

Conduit (A)-3 QTÉ1*

Ensemble du conduit inférieur QTÉ1*

Conduit (A)-2 QTÉ1*

Vis A (1/2 po longueur) QTÉ 10*

Conduit (B) QTÉ 1*

Vis B (1-3/4 po
longueur) QTE 4

Conduit (C) QTÉ 1*

Vis C (3/4 po longueur)
QTE2
VMTK277, VMTK307 et VMTK367 UNIQUEMENT.

Specifications de Base

Four à micro-ondes Kits de garniture à encastrer

Description	CONVECTION	VMOC206 / CVMOC206	VMTK277	VMTK307	VMTK367
Largeur hors tout	24-5/8 po (62,5 cm)	26-1/2 po (67,3 cm)	29-1/2 po (74,9 cm)		35-1/4 po (89,5 cm)
Hauteur hors tout depuis le bas	14-7/8 po	(37,7 cm)	19-13/16 po (50,1 cm)	19-13/16 po (50,1 cm)	19-13/16 po (50,1 cm)
Profondeur hors tout depuis l'arrête	19 po	(48,3 cm)	S/O
Intérieur du four	Largeur Hauteur	16-1/8 po (40,9 cm) 9-5/8 po (24,4 cm)	S/O
	Profondeur	16-1/8 po (40,9 cm) 1,5 cu. ft.
Largeur de la découpe		S/O	Min.	25 po	(63,5 cm)
Hauteur de la découpe		S/O	Min.	18-11/16 po	(46,9 cm)
Profondeur de la découpe		S/O	Min.	20-1/8 po (51,1 cm)
Alimentation électrique	120VAC/60 Hz (UL) 117VAC/60 Hz (CSA)		S/O
Ampèreage max.	1,55 KW	13 amps (UL)	S/O
	1,5 KW	13 (CSA)
Poids approx. à l'expédition.	60 lbs.	(27,2 kg)	19 lbs.	(8,6 kg)	20 lbs. (9,1 kg)
Descripación	TRADITIONNEL	VMOS201 / CVMOS201	VMTK272	VMTK302	VMTK362
Largeur hors tout	24 po	(60,9 cm)	26-1/2 po (67,3 cm)	29-1/2 po (74,9 cm)	35-1/4 po (89,5 cm)
Hauteur hors tout depuis le bas	13-3/8 po	(33,9 cm)	18-1/4 po (46,3 cm)	18-1/4 po (46,3 cm)	18-1/4 po (46,3 cm)
Profondeur hors tout depuis l'arrête	19-1/4 po	(48,9 cm)	S/O
Intérieur du four	Largeur Hauteur	17-3/8 po (44,1 cm) 10-1/2 po (26,6 cm)	S/O
	Profondeur	18-5/8 po (47,3 cm)
	Total	2,0 cu. ft.
Largeur de la découpe		S/O	Min.	24-3/8 po	(61,9 cm)
			Max.	24-11/16 po	(62,7 cm)
Hauteur de la découpe		S/O	Min.	16-3/4 po	(42,5 cm)
			Max.	17 po	(43,2 cm)
Profondeur de la découpe		S/O	Min.	20 po	(50,3 cm)
Alimentation électrique	120VAC/60 Hz		S/O
Ampèreage max.	1,5 KW	13 amps	S/O
Poids approx. à l'expédition.	46 lbs.	(20,9 kg)	14 lbs.	(6,5 kg)	15 lbs. (6,9 kg)

Découpe de l'armoire ou du mur

Ensemble du conduit d'évacuation

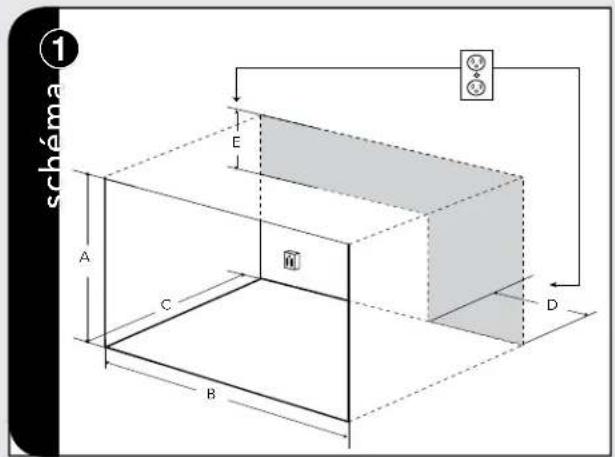

Faire une ouverture dans le mur ou l'armoire comme indiqué à schéma ①. La profondeur doit être au minimum de 20-1/8 po (51,1 cm). Si la profondeur (C) dépasse 21 po (53,3 cm), l'emplacement de la prise peut être situé n'importe où sur le mur arrêté. Le plancher de l'ouverture doit être en contreplaqué assez fort pour supporter le poids du four et sa propre charge (environ 45,5 Kg [100 lb]). Il doit être à un niveau convenable pour l'utilisation du four.

Remarque: Bien que le bon fonctionnement du four ne demande pas que l'ouverture soit close (avec cloisons laterales, arrêté et plafond), le code local pourrait l'exiger; il est doncuggérer de vérifier ce point.

Dimensions de la découvert pour montage en surface

• Pour les dimensions relatives au montage encastré, veuillez vous reporter au gabarit d'installation et à INSTALLATION MONTAGE ENCASTRÉ à la page 6.

	CONVECTION TRADITIONNEL
(A) Hauteur	18-1/2 po (46,9 cm)	Min. 16-3/4 po (42,5 cm)Max. 17" (43,2 cm)
(B) Largeur	25 po (63,5 cm)	Min. 24-3/8 po (61,9 cm)Max. 24-11/16 po (62,7 cm)
(C) Profondeur	Min. 20-1/8 po (51,1 cm)	Min. 20-1/8 po (51,1 cm)
(D)	Min. 6 po (15,2 cm)Max. 11-1/2 po (29,2 cm)
(E)	Min. 4" (10,2 cm)Max. 5" (12,7 cm)

EMPLACEMENT DE LA PRESE ÉLECTRIQUE: La prise NE doit PAS se trouver dans l'aire ombree comme indiqué a schema 1. À l'arriere de l'ouverture, installer une prise électrique polarisée pour fiche à trois broches, 115-120 volt CA, 15 A ou plus.

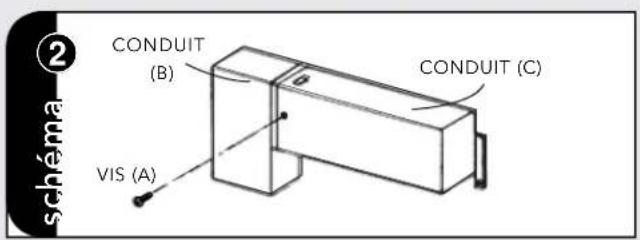

ENSEMBLE DU CONDuit D'ÉVACUATION : Insérer le bord du CONDuit (B) dans le joint à lèvre du CONDuit (C). Les fixer ensemble à l'aide d'une VIS (A) fournis dans le kit. Voir schéma 2.

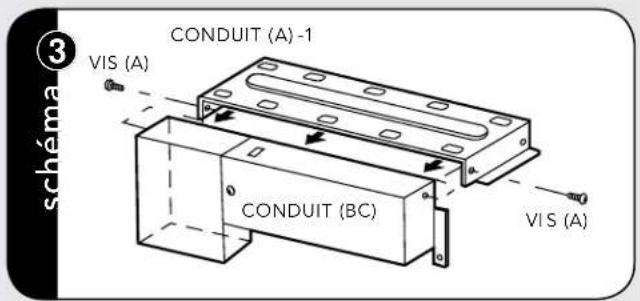

ENSEMBLE DU CONDUIT D'EVACUATION: Placer le CONDUIT (A)-1 au dessus du four en insérer le bord de I'ensemble du CONDUIT (BC) dans la lèvre du CONDUIT (A)-1. Serrer deux VIS (A) pour fixer le CONDUIT (A)-1 à I'ensemble du CONDUIT (BC). Voir schéma 8.

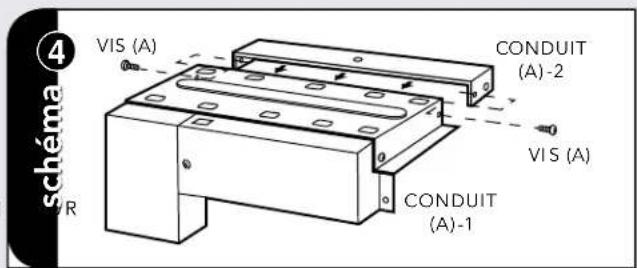

ENSEMBLE DU CONDuit D'ÉVACUATION: Placerle CONDuit(A)-2 au dessus du four et l'insérer dans le joint à l'èvre du CONDuit (A)-1. Fixer le CONDuit (A)-2 au CONDuit (A)-1 à l'aide de deux VIS (A) fournies. Voir schéma 4.

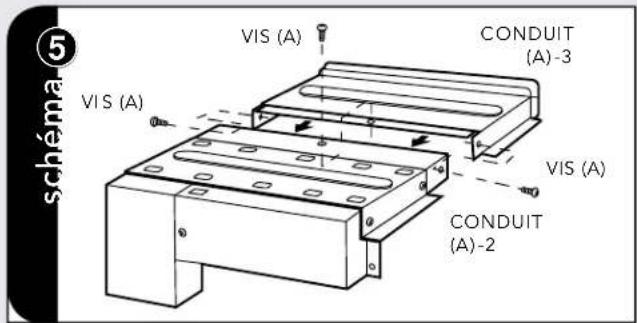

ENSEMBLE DU CONDuit D'ÉVACUATION : Placer le CONDUIT (A)-3 au dessus du four et l'insérer dans le CONDUIT (A)-2. Fixer le CONDUIT (A)-3 à l'aide de trois vis (A) fournies. Voir schéma 6.

Ensemble du conduit d'évacuation

Installation en surface

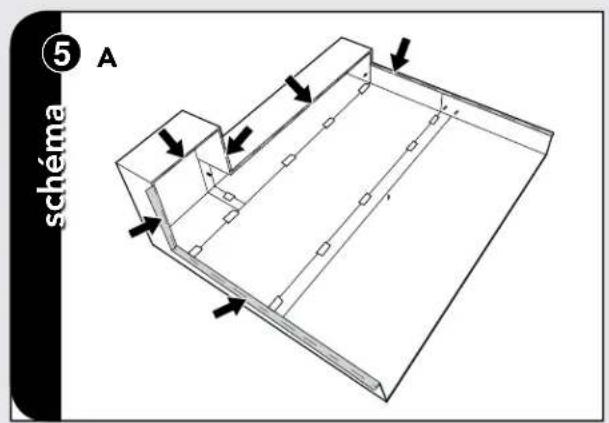

ASSEMBLAGE DU CONDUT D'EVACUATION: Retirer les coussins du support adhesif. Appliquer les coussins aux brides de l'ensemble conduit comme indiqué par les flèches. Voir schéma 5A.

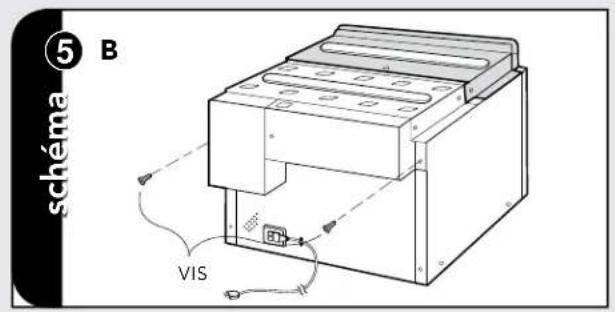

ASSEMBLAGE DU CONDUIT D'EVACUATION: Retirer la VIS descoins supérieur们都 droit et gauche à l'arrière du four. Placer l'ensemble conduit au-dessus de l'appareil comme illustré et fixer l'ensemble conduit sur le four à l'aide des deux vis qui viennent d'être retirees. Voir schema 5B.

*Schémas 2 à 5 les modèles VMTK277, 307 et 367 UNIQUÉMENT.

GABARIT DEMONTAGE: Déterminer le côte du gabarit qu'il convient d'utiliser avec votre apparéil. Aligner la ligne centrale du gabarit de montage avec le centre de la découverte et la ligne de plancher avec le plancher de la découverte. Coller en place avec du ruban adhésif.

Pour VMTK272 uniquely, percer les 4 trous marques « A » avec un foret de 1/16 po (1,6 mm).
Pour VMTK302 uniquely, percer les 4 trous marques « B » avec un foret de 1/16 po (1,6 mm).
Pour VMTK362 uniquely, percer les 4 trous marques « C » avec un foret de 1/16 po (1,6 mm).

Enlever le gabarit de l'armoire.

Pour VMTK277 uniquely, percer les 4 trous marqués « A » avec un foret de 1/16 po (1,6 mm).
Pour VMTK307 uniquely, percer les 4 trous marques « B » avec un foret de 1/16 po (1,6 mm).
Pour VMTK367 uniquely, percer les 4 trous marques « C » avec un foret de 1/16 po (1,6 mm).

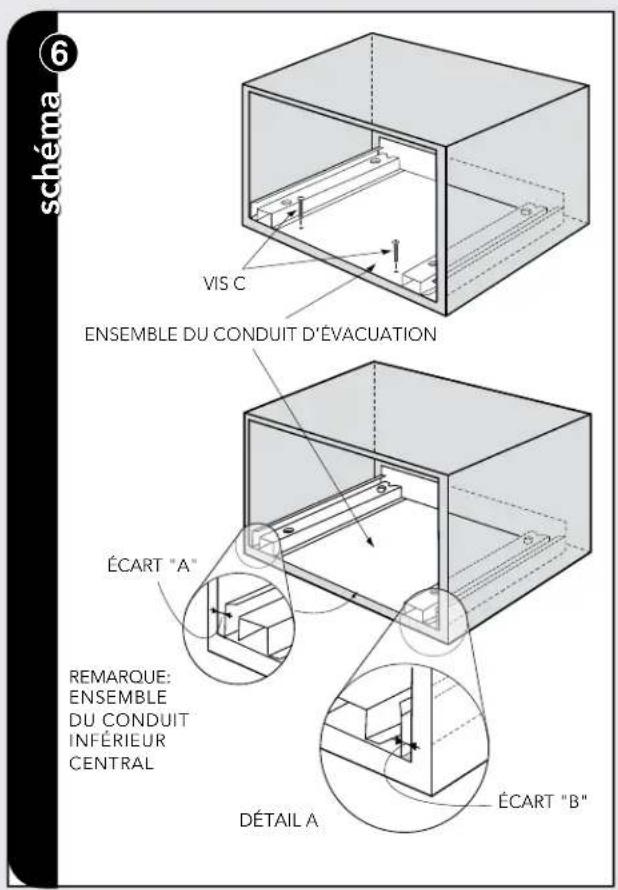

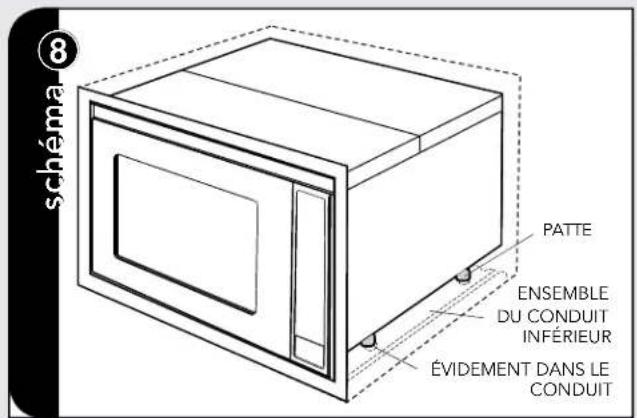

ENSEMBLE DU CONDUIT D'EVACUATION: Placer le conduit inférieur au centre de l'ouverture afin que I'ecart "A" soit égal à I'ecart "B". ① Quand I'ENSEMBLE DU CONDUIT INFÉRIEUR pour VMTK277SS, 307SS ou 376SS est place correctement, les brides seront serrées contre la cordure inférieure de l'ouverture. ② Le VMTK272SS, 302SS et 372SS conduits d'échémpement sera es place correctement quand le bord du conduit est encastré de 5 mm à partir la cordure inférieure de l'ouverture. Voir schéma ③ Fixer I'ENSEMBLE DU CONDUIT INFÉRIEUR avec deux (%4 po) VIS (C) pour les modèles VMTK302SS, VMTK362SS, VMTK307SS et VMTK367SS et utiliser les deux (1-3/16 po) (A) pour les modèles VMTK272 et VMTK277.

IMPORTANT: Fixer les vis à l'aide des trouss dans la bride inférieure.

Installation en surface

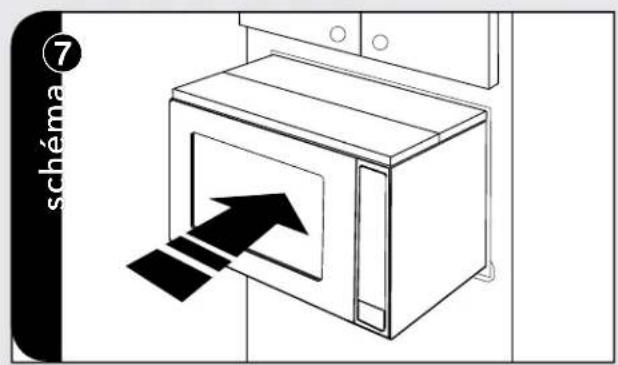

POSE DANS L'ARMOIRE: Placer le four pres de l'ouverture du mur ou de l'armoire. Brancher le cordon d'alimentation dans la prise electrique. Guider avec précaution le four assemblé dans l'ouverture préparée. Faire glisser le four sur l'ENSEMBLE DU CONDUT INFÉRIEUR. Voir schéma 7.

POSE DANS L'ARMOIRE: Éviter de pincer le cordon entre le four et le mur. Ajuster la position du four de façon à ce que ses pattes entrent dans les évidements de l'ENSEMBLE DU CONDUIT INFÉRIEUR. Voir schéma 8.

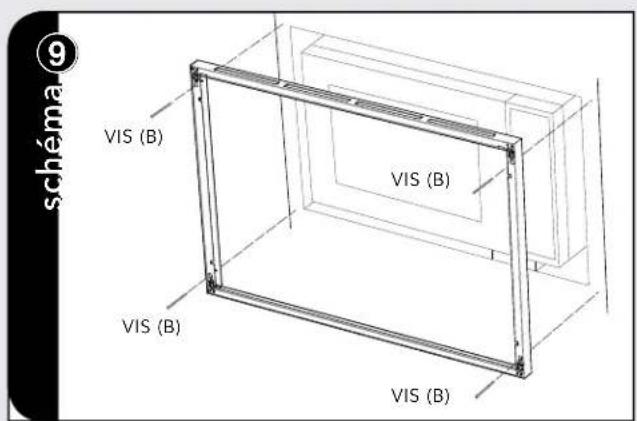

INSTALLATION DU CHÂSSIS : Placer le CHÂSSIS ARRÈRE pour qu'il soit aligné avec les trous percés à l'aide du gabarit. Vénfier qu'il est de niveau puis le fixer avec quatre VIS (B). Voir schéma 9. Fixer la partie inférieure de l'ENSEMBLE DU CHÂSSIS avec deux VIS (B) restantes.

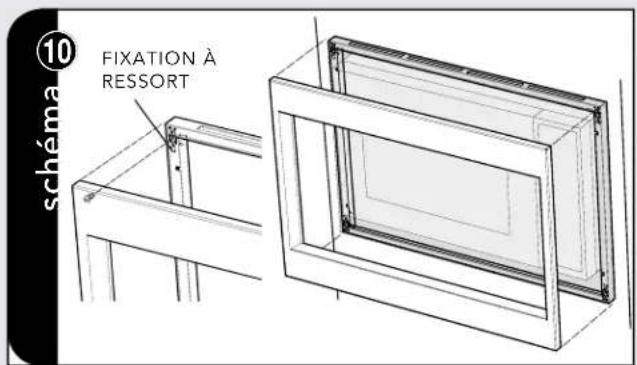

INSTALLATION DE LA DECORATION : Placer la decoration AVANT sur le CADRE et aligner les pivots à rotule avec les récepteurs. Fixer la DECORATION sur le CADRE en poussant fermement le cadre avant sur le cadre arrière en engageant les quatre (4) fixations à pression. Voir schéma 10.

Installation du montage encastré Installation

PIECES INCLUSES DANS LE KIT D'ACCESSIONS DE MONTAGE ENCASTRE (ACHETÉ SEPARÉMENT):

(2) Boules en acier inoxydable
(10) Vis à metaux inoxydables
(1) Gabarit de montage encastré
(2) Garnitures laterales

• Voir GABARIT DE MONTAGE ENCASTRé pour obtenir des instructions d'installation complémentaires.

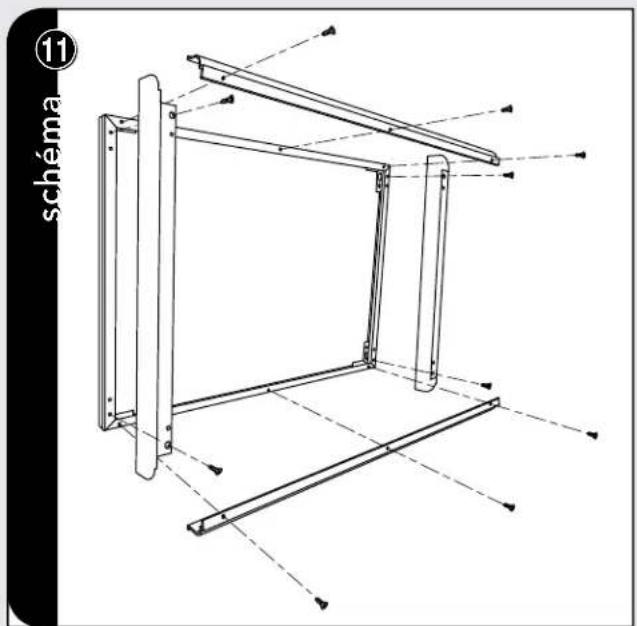

INSTALLATION DU MONTAGE ENCASTRE : Placer les 2 ouies de ventilation à l'arrière du cadre comme illustré et aligner les troués de vis de l'ouïe avec les trousts taraudés du cadre. Fixer les ouïes sur le cadre avec les 6 vis à métaux fournies dans le kit. Placer les garnitures latrales à l'arrière du cadre comme illustré et aligner les trousts des vis du haut et du bas avec les trousts taraudés correspondants sur le cadre.

Fixer les gamitures avec les 4 vis à metaux restantes. Fixer le cadre de porte sur les entreprises latérales en bois en alignant les trous de montage sur le cadre avec les avant-trous sur les entreprises latérales et serrer avec la VIS (B) incluse dans le kit. Voir figure ①.

INSTALLATION DE LA DÉCORATION : Placer la decoration AVANT sur le CADRE et aligner les pivots à rotule avec les récepteurs. Fixer la DÉCORATION sur le CADRE en poussant fermement le cadre avant sur le cadre arrière en engageant les quatre (4) fixations à pression. Voir schéma 10.

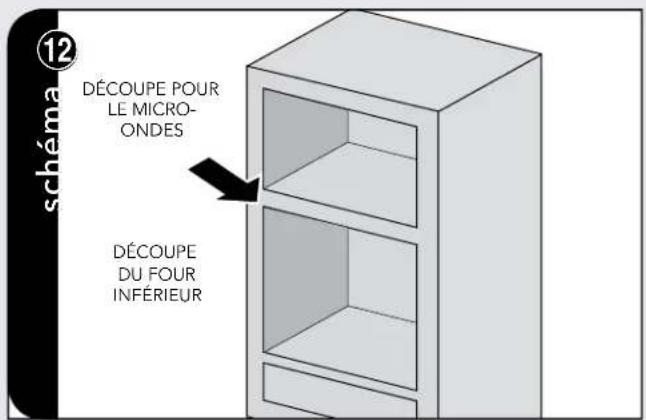

INSTALLATION AU DESSUS D'UN FOUR: L'espace entre les micro-ondes et le four inférieur: 5,08 cm (2 po) pour un four inférieur de 68,6 cm (27 po) et 76,2 cm (30 po) de large. Voir schema 1.

Les kits à encastrer décrits dans ce guide d'installation, et indiqués ci-dessous, NE DOIVENT PAS ÉTRE INSTALLÉS AU-DESSUS DE FOURS À GAZ.

VMTK272SS VMTK307SS VMTK362SS

VMTK277SS VMTK302SS VMTK367SS

	CONVECTION TRADITIONNEL
	27 po 30	po 36 po 27	po 30 po 36	po
(A) Hauteur	21-5/16 po (542 cm)	21-5/16 po (542 cm)	21-5/16 po (542 cm)	19-7/8 po (504 cm)	19-7/8 po (504 cm)	19-7/8 po (504 cm)
(B) Largeur	26-15/16 po (68,3 cm)	29-15/16 po (76 cm)	35-5/8 po (90,4 cm)	26-15/16 po (68,3 cm)	29-15/16 po (76 cm)	35-5/8 po (90,4 cm)
(C) Profondeur	22-1/16 po (56,1 cm)			22-1/16 po (56,1 cm)
(D)	Min, 6 po Max, 11-1/2 po (29,2 cm)
(E)	Min, 4 po Max, 5 po (10,2 cm)

Pour plus d'information sur le produit, appeler au 1-888-845-4641
