MODE D'EMPLOI LX1108 VOLTCRAFT
Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.
Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment.

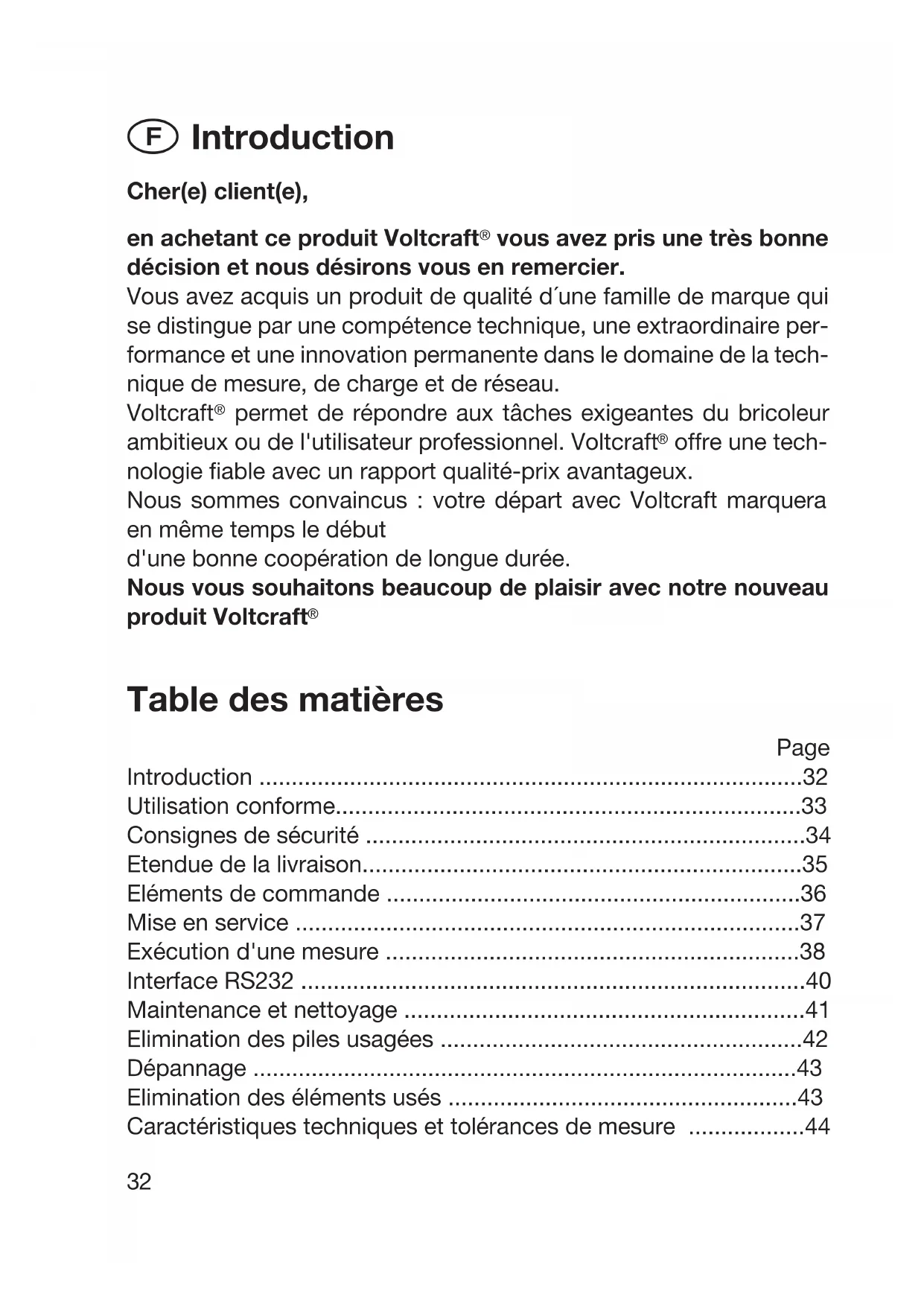

Vous avez acquis un produit de qualité d'une famille de marque qui se désigne par une compétence technique, une extraordinaire performance et une innovation permanente dans le domaine de la technique de mesure, de charge et de réseau.
Voltcraft® permet de répondre aux tâches exigeantes du bricoleur ambitieux ou de l'utilisateur professionnel. Voltcraft® offre une technologie fiable avec un rapport qualité-prix avantageux.
Nous sommes convaincus : votre départ avec Voltcraft marquera en même temps le début
d'une bonne coopération de longue durée.
Nous vous souhaitons beaucoup de plaisir avec notre nouveau produit Voltcraft®
Table des matières
Page
Utilisation conforme 33
Consignes de sécurité 34
Étendue de la livraison 35
Éléments de commande 36
Mise en service 37
Exécution d'une mesure 38
Interface RS232 40
Maintenance et nettoyage 41
Élimination des piles usagées 42
Dépannage 43
Élimination des éléments usés 43
Caractéristiques techniques et tolérances de mesure 44
Utilisation conforme
Le luxembremètre est un appareil de mesure numérique servant à mesurer l'intensité de l'éclairage en lux ou Foot-candle (Fc).
Il est possible de préselectionner un filtre d'évaluation pour différentes sources de lumière afin de mesurer l'intensité réelle de l'éclairage. La mesure est assurée par une cellule photovoltaïque avec filtre, afin d'inclure dans la mesure uniquement le spectre lumineux visible. Le résultat de mesure est représenté sous forme de valeur de mesure et de barres sur l'écran à cristaux liquides dans une plage allant de 0 à 400 000 Lux.
Il peut conserver les valeurs de mesure momentanées ou mémoriser les valeurs minimum/maximum.
Une interface sérielle est disponible. Pour son fonctionnement, l'appareil nécessite une pile bloc de 9 V (type 1604A).
La mesure ne doit pas s'effectuer dans des conditions d'environnement défavorables.
Exemples de conditions défavorables :
- présence d'eau ou d'humidité atmosphérique élevée,
- poussière et gaz, vapeurs ou solvants inflammables,
- orages ou temps orageux tels que champs électrostatiques intenses, etc.
Toute utilisation autre que celle décrite précédemment provoque l'endommagement de ce produit.
Le produit dans son entier ne doit être ni modifié, ni transformé!
Observez impérativement les consignes de sécurité !
Consignes de sécurité
Avant de mettre en service le produit, lire intégralement le mode d'emploi; il contient des indications importantes pour son bon fonctionnement.
Tout dommage résultant d'un non-respect des présentes consignes entraîne l'annulation de la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs!
De même, le constructeur n'assume aucune responsabilité en cas de dommages matériels ou corporels résultant d'une utilisation de l'appareil non conforme aux spécifications ou d'un non-respect des présentes instructions ! Dans ces cas, tout droit à la garantie est annulé.
Du point de vue de la sécurité, cet appareil a quitté l'usine en parfait état.
Pour maintenir le produit en état et pour assurer un fonctionnement sans risques, l'utilisateur est tenu d'observer les consignes de sécurité et les avertissements figurant dans le présent mode d'emploi. Observer les pictogrammes suivants
Note ! Lire le mode d'emploi !
Dans ce mode d'emploi, un point d'exclamation placé dans un triangle signale les informations importantes à respecter impérativement.
Cet appareil est agréé CE et satisfait ainsi aux directives relatives à la compatibilité électromagnétique 89/336/CEE et aux appareils à tension 73/23/CEE.
Pour des raisons de sécurité et d'homologation (CE), toute transformation ou modification de l'appareil est interdite.
Les appareils de mesure et les accessoires ne sont pas un jouet, ne pas les laisser à la portée des enfants !
Dans les installations industrielles, il conviendra d'observer les consignes de sécurité et de prévention d'accidents relatives aux installations électriques et les moyens d'exploitation édictés par les syndicats professionnels.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d'appareils alimentés par le secteur doit être surveillée par un personnel responsable, spécialement formé à cet effet.
Ne jamais enclencher immédiatement l'appareil de mesure lorsqu'il vient d'être transporté d'un local froid à un local chaud. L'eau de condensation qui se forme en pareil cas risque, le cas échéant, de détruire l'appareil. Attendre que l'appareil ait atteint la température ambiante pour le brancher.
Ne pas laisser trainer le matériel d'emballage. Les films et les sachets plastiques, le polystyrène etc. pourraient devenir de dangereux jouets pour les enfants.
Observer les consignes de sécurité données dans les différents chapitres.
Contenu de la livraison
Luxmètre
Capteur de lumière
Mode d'emploi

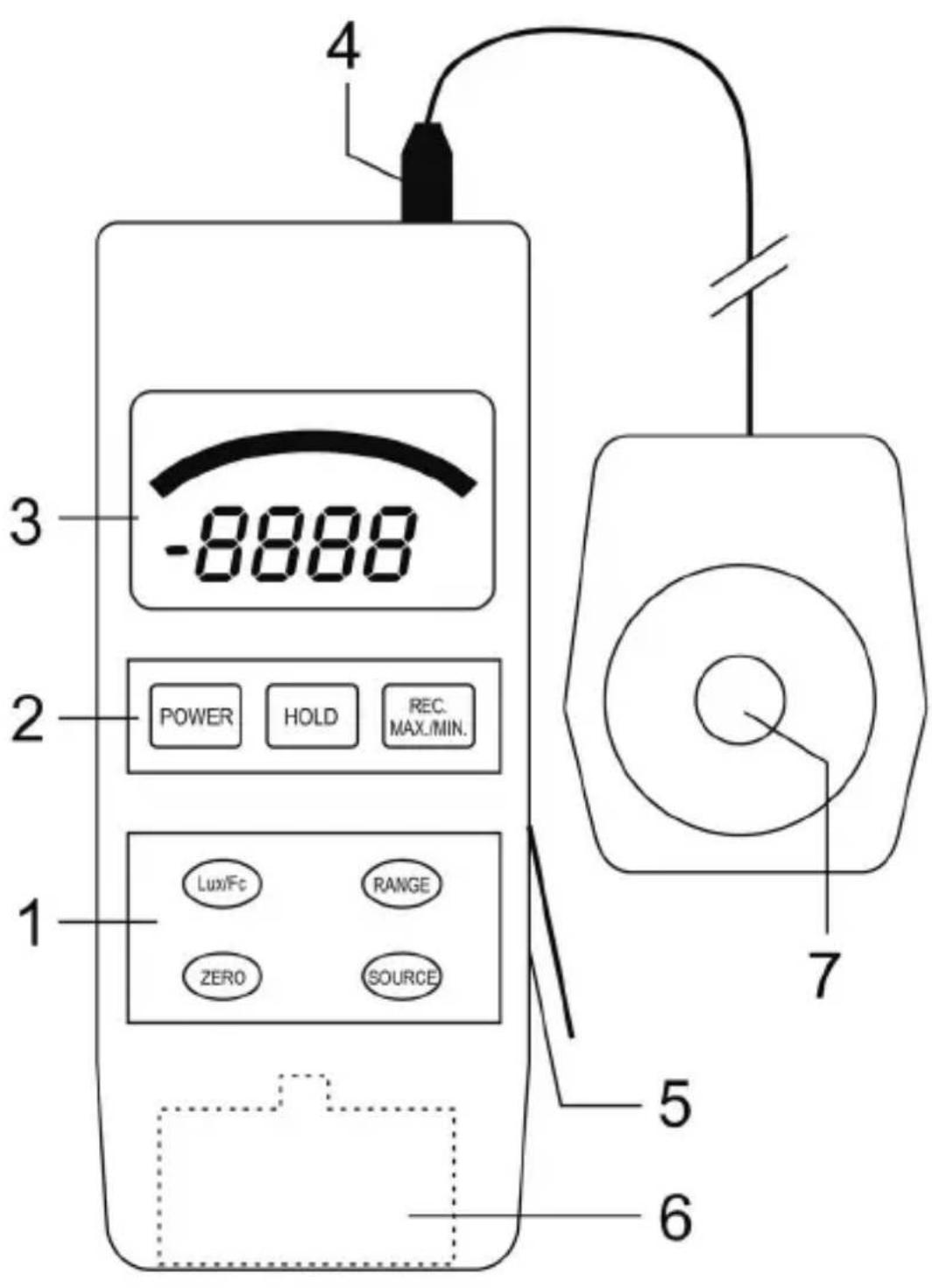

Voir le volet rabattable
1 Touches de fonction 2 Touches de service 3 Écran à cristaux liquides (LCD) à 3 3/4 chiffres avec affichage par barres 4 Raccord pour le capteur de lumière 5 Interface RS232 6 Compartiment à piles à l'arrière 7 Capteur de lumière (dôme blanc)
Symboles de l'afficheur
HOLD La valeur de mesure momentanée est fixée
PEAK La dernière valeur de pointe est conservée
REC Enregistrement en cours de valeurs de mesure minimum et maximum
La ligne en traits en bas signifie « Plage de mesure sous-dépassee »
La ligne en traits en haut signifie « Plage de mesure dépassée »
Symbole de remplacement des piles ; veuillez remplacer immédiatement les piles afin d'éviter toute erreur de mesure !
x100/x10 La valeur de mesure doit être multipliée avec la valeur affichée
FL Filtre d'évaluation pour tubes fluorescents
Hg Filtre d'évaluation pour lampes à vapeur de mercure
Na Filtre d'évaluation pour lampe à vapeur de sodium
LUX Unité de mesure pour l'intensité lumineuse (lm/qm)
Ft²-cd Unité de mesure anglaise pour l'intensité lumineuse (lm/qft)
Fonctions des touches
POWER Commutateur de service avec lequel l'appareil de mesure peut être mis en marche et arrêté
HOLD Pour conserver la valeur de mesure momentanée, et lorsque vous appuyez plus longtemps sur cette touche, la fonction PEAK est activée.
REC Mode d'enregistrement pour les valeurs minimum et maximum.
Lux/FC Commutation entre les deux unités de mesure
RANGE Touche pour changer de plage de mesure
ZERO Touche de mise à zéro dans une plage de 40 Lux
Le filtre d'évaluation est sélectionné en fonction de la source de lumière
Insertion de la pile
Avant de pouvoir travailler la première fois avec l'appareil de mesure, vous devez insérer une pile bloc de 9 V neue. La mise en place est décrite sous le point « Entretien et nettoyage »
Raccord du capteur de lumière
Un capteur de lumière avec un recouvrement est fourni avec l'appareil de mesure. Relier la fiche à 4 pôles du capteur de lumière à la douille « INPUT » sur l'appareil de mesure, de façon que le côté aplati de la fiche corresponde au côté inférieur du boîtier. Veiller constamment à ce que la fiche soit bien logée dans la douille, car sinon, il peut se produire des affichages erronés.
Retirer le recouvrement de protection nervuré du capteur avant de commencer la mesure.
Exécution d'une mesure
Respecter une distance de sécurité suffisante en cas de source de lumière très chaude. Risque de brûlures.
Ne jamais regarder directement dans des sources de lumière claires. Elles pourraient vous abîmer les yeux.
Le luxemburg possède différentes fonctions supplémentaires facilitant les mesures et la manipulation.
Ces fonctions supplémentaires comprennent :
Fonction de mise hors service automatique (auto-power-off)
Une coupure automatique est incorporée afin de ne pas réduire inutilement la durée de service de la pile. L'appareil de mesure est coupé si vous n'appuyez sur aucune touche pendant 10 minutes. Il est possible de remettre l'appareil de mesure en marche avec la touche « Power »
La fonction Auto-Power-OFF est désactivée lorsque vous passez en mode « REC ».
Fonction hold/peak
Si vous appuyez sur la touche « HOLD », la valeur de mesure momentanément représentée est conservée à l'affichage. Appuyez à nouveau sur cette touche pour retourner au mode de mesure.
Une fonction Peak est intégrée pour conserver les dernières valeurs de pointe. Pour commuter dans ce mode, maintenir la touche « HOLD » appuyée pendant 2 à 3 secondes. « peak HOLD » apparait à l'écran. Seule la valeur de pointe actuelle est affichée à l'écran.
Pour couper cette fonction, maintenir la touche « HOLD » appuyée pendant 2 à 3 secondes.
Fonction REC max./min.
En appuyant sur la touche « REC », les valeurs maximum et minimum sont mémorisées en arrêté-fond. Il est possible d'appeler ces valeurs l'une après l'autre en appuyant constamment sur la touche « REC ». La fonction correspondante s'affiche à l'écran.
La mémoire est effacée par l'arrêt de l'appareil de mesure, ou par la pression de la touche « HOLD ».
Pour couper cette fonction REC, maintenir la touche « REC » appuyée pendant 2 à 3 secondes.
Remise à zéro
Pour augmenter la précision dans la plage de mesure la plus petite (40 lux), il est possible de remettre à zéro l'entrée de mesure.
À cet effet, régler le luxmètre dans la plage de mesure de 40 lux, obturer le capteur avec le capuchon de protection nervuré et appuyer sur la touche « ZERO ». L'écran est mis sur « 0,00 »
Changement d'unité de mesure
Le lux permet la représentation des valeurs de mesure dans deux unités.
Après la mise en marche, l'appareil de mesure affiche toujours en lux (= lm/qm = lumen par mètre carré).
En appuyant sur la touche « Lux/Fc », vous commutez sur l'affichage en « Foot-Candle » (Ft-cd = lm/ft² = lumen par pied carré).
Exécution d'une mesure
Pour la mesure de l'éclairage, procédez comme suit :
- Allumer l'appareil de mesure en appuyant sur la touche « POWER ». Un contrôle de fonctionnement se déroule à l'écran.
- A l'aide de la touche « SOURCE », désélectionnez le filtre convenant à votre source de lumière.
- « état de service (pas d'affichage de symbole) » pour des ampoules lumière du soleil ou des sources de lumière inconnues,
- « FL » pour tubes fluorescents,
- « Hg » pour lampes à vapeur de mercure,
- « Na » pour lampes à vapeur de sodium.
Vous passez d'une fonction à l'autre à chaque pression de la touche
- Placer maintenant le capteur sous la source de lumière à mesurer.
- Sélectionner la plage de mesure qui vous convient avec la touche « RANGE ». En cas de dépassement ou de sous-dépassement de la plage de mesure, ceci est indiqué par des traits (traits en haut = plage de mesure dépassée, traits en bas = plage de mesure sous-dépasseée).
- Après la mesure, appuyez sur la touche « POWER » pendant 2 secondes environ. L'appareil de mesure s'arrête.
- Au dos du luxemburg, il y a une patte en U dépliable. En outre, un socle trépied est disponible.
Interface RS232
Pour l'échange de données avec un ordinateur, le luxembre est équipé d'une interface sérielle. Celle-ci se trouve du côté droit sous un couvercle. Cette interface est une douille jack de 3,5 mm et nécessite un câble de données spécial disponible en option.
Le câble de données est affecté comme suit :
| Fiche jack mono 3,5 mm Douille | 9 pôles sub-D pour ordinateur |
| Contact central > Broche 4 | |
| Contact extérieur > Broche 2 | |
| Entre broche 2 et broche 5, une résistance de 2,2 KOhms est nécessaire. |
Le signal de données série se compose de 16 bits représentant la séquence suivante :
Chaque bit de données a la signification suivante :
| D0 Signe final |
| D1 à D8 Valeur de mesure (D1 = position la plus petite, D8 = position la plus grande).En cas d'affichage à l'écran de 1234, il résultat le jeu de bits suivant "00001234" "00001234" |
| D9 Point décimal (DP) à l'endroit correspondant ;0= pas de DP; 1=1DP; 2=2DP; 3=3DP |
| D10 Polarité ; 0= positive; 1=négative |
| D11+D12 Unité de mesure à l'écran ; 15 = Lux; 16 = Ft-cd |
| D13 Bit dedonnée en cas dépassement d'écran = 1,sous-dépassement = 2 |
| D14 4 |
| D15 Signe de départ |
Le format de données RS232 est : 9600, N, 8, 1
Maintenance et nettoyage
À l'exception du remplacement des piles et d'un nettoyage occasionnel, le luxembre ne nécessite aucun entretien. Pour le nettoyage de l'instrument, utiliser un chiffon propre, sec, antistatique et non pelucheux sans produit de nettoyage et d'entretien abrasif, chimique ou à base de solvants.
Remplacement des piles
Remplacer immédiatement les piles lorsque le symbole de la pile apparait sur l'écran, afin d'éviter toute erreur de mesure.
Afin de remplacer les piles, procéder comme suit :
- Mettre l'appareil de mesure à l'arrêt
- Desserrer la vis du logement de pile au dos de l'appareil et faire glisser le couvercle du logement de pile hors du boîtier dans le sens de la flèche.
- Remplacer la pile usée par une pile neuve du même type (16044).
- Refermer le luxemburg avec précaution en procédant dans le sens inverse
Ne laissez pas les piles usagées dans l'instrument de mesure, car même si elles sont conçues pour ne pas fuir, elles peuvent corroder, libérant ainsi des substances chimiques nuisibles pour la santé et déterminer l'instrument.
Élimination des piles usagées
Le consommateur est légalement (ordonnance relative à l'élimination des piles usagées) tenu de rapporter tous les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères !
Les piles et accumulateurs qui contiennent des substances toxiques sont caractérisés par les symboles ci-dessus, qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd décisif sont : Cd = cadmium, Hg = mercury, Pb = plomb. Vous pouvez rapporter gratuitement vos piles et accumulateurs usagés aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et d'accumulateurs.
Dépannage
Avec le luxembourg, vous avez acquis un produit à la pointe du développement technique et bénéficiant d'une grande sécurité de fonctionnement.
Il est toutefois possible que des problèmes ou des pannes surviennent. Vous trouvez ci-après plusieurs procédures vous permettant de vous dépanner le cas échéant :
Respecter impérativement les consignes de sécurité !
| Problème Cause évientuelle | |
| L'appareil de mesure La pîne fonctionne pas. Contrôleur l'état de la pile. | le est-elle usée ? |
| er l'état de la pile. | |
| Il n'y a pas de valeur Plage de mesure affichée, Contrôleur le capateur (capuchon mais seuils des traits sont visibles. | de mesure non adaptée ? |
| ler le capateur (capuchon de protection ?!) et changer de plage. | |
| Pas de modification de la mesure. | La fonction HOLD est -elle active ? |
Les réparations autres que celles qui ont été précédemment décrites doivent être exécutées uniquement par un technicien qualifié et/ou agréé.
Élimination des éléments usés
Si l'appareil arrive en fin de vie, il convient de l'éliminer conformément aux prescriptions légales en vigueur.
Caractéristiques techniques
Ecran LCD 3 3/4 chiffres
Capteur Photodiode avec filtre
Spectre. 470 à 690 nm selon norme CIE
Pile. Pile bloc 1x 9 V (006P, MN1604)
Consommation...... env. 8mA
Température de service 0°C à 50°C
Humidité relative de l'air < 80% (sans condensation)
Température pour précision garantie.....+18°C à +28°C
Poids (sans pile)..... env. 280 g
Tolérances de mesure
Indication de la précision en ± (% de la lecture (= reading = rdg) + coefficient de température). La précision est valable pendant 1 an à une températureambiante de +23^ ± 5^, pour une humidité rel. de l'air inférieure à 80%, sans condensation et à une température de couleur de 2856°K.
Coefficient de température: + / - 0,5% par ^ C s'écartant de la température ambiance indiquée.
| Plage de Plage mesure | d'affichage Préciési | on Résolution | |
| 40,00 lux 0 ~ 40 | 0,00 0,01 lux | ±(3% + 0,5% | du domaine de mesure) |
| 400,0 lux 36,0 ~ 4000 lux 360 ~ | ~ 4000,0 0,1 lux | ||
| 40000 lux 3600 ~ 400000 lux | ~ 40000 10 lux | >100000 Lux | non spécifique |
| 400000 lux | 10000 ~ 400000 | 100 lux | |
| Plage de Plage mesure | d'affichage Préciation | on Résolution | |
| 4,000 Fc 0 ~ 3,40,00 Fc 3,35 ~ 37,20 0,01 Fc 400,0 Fc 33,5 ~ 372,0 0,1 Fc 4000 Fc 335 ~ 3720 1 Fc 40000 Fc 930 ~ 37200 10 Fc | ±(3% + 0,5% du domaine de mesure) >9300 Fc non spécifique |

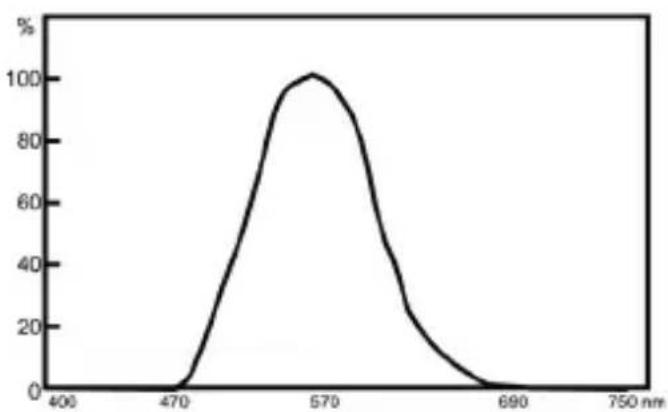

Spectre lumineux du capteur
