BEDIENUNGSANLEITUNG LX1108 VOLTCRAFT

BEDIENUNGSANLEITUNGSeite4-17

Luxmeter LX-1108

GB OPERATING INSTRUCTIONS Page 18-31

Luxmètre LX-1108

NOTICE D'EMLPOI Page 32-45

Best.-Nr. / Item-No. /

N^ de commande:

121885

⑤ These Bedienungsanleitung führt zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

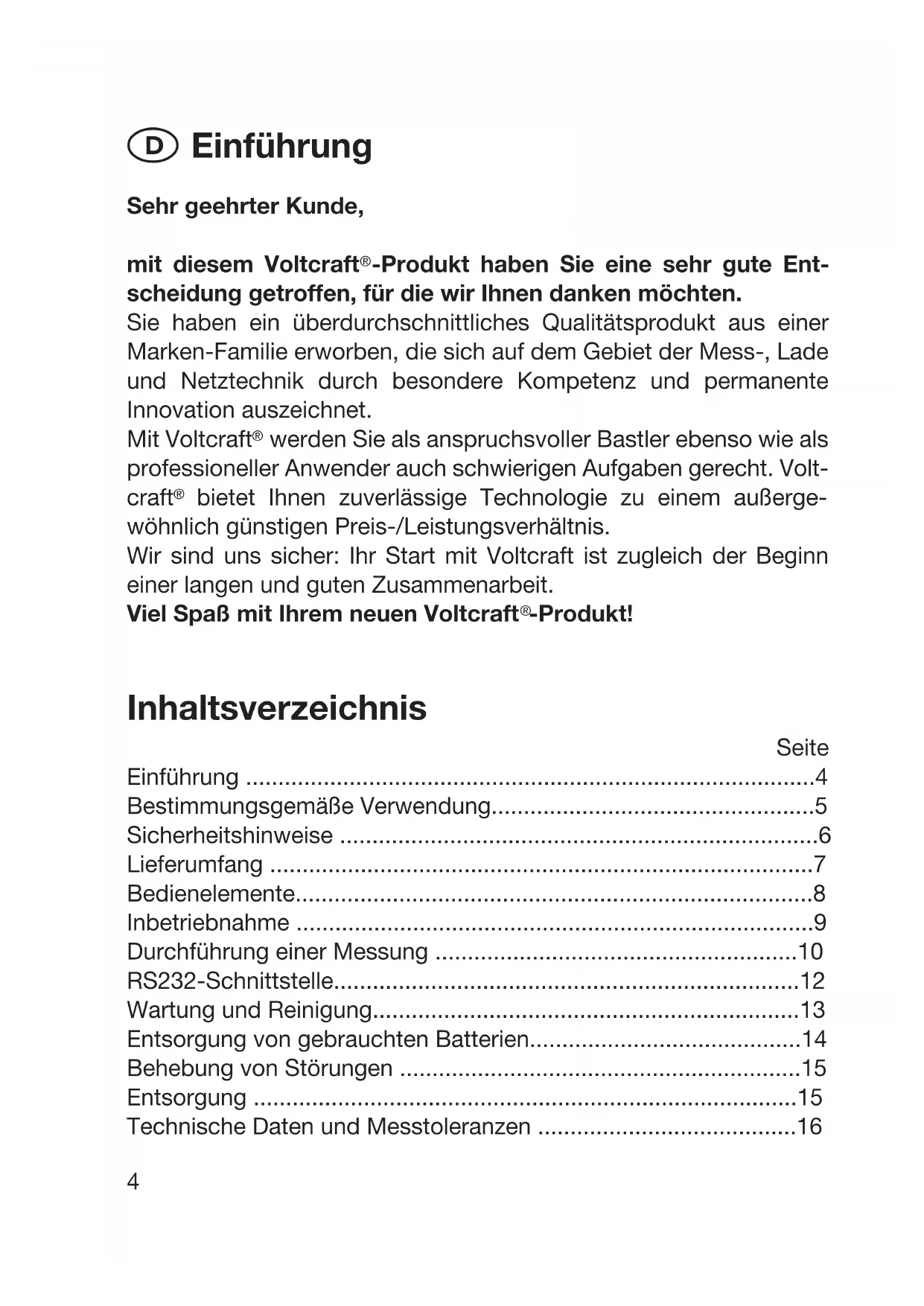

Sehr geehrter Kunde,

mit diesen Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsvendort aus einer Marken-Familie erworbEN, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ohnen zuverlässige Technologie zu einem außergewöhnlich gänstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und gute Zusammenarbeit.

Viel Spaß mit Ihr hem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Seite

Einführung 4
Bestimmungsgemäß Verwendung. 5
Sicherheitshinweise 6
Lieferumfang 7
Bedienelemente 8
Inbetriebnahme 9
Durchführung einer Messung 10
RS232-Schnittstelle 12
Wartung und Reinigung. 13
Entsorgung von gebrauchten Batterien. 14
Behebung von Störungen 15
Entsorgung 15
Technische Daten und Messtoleranzen 16

Bestimmungsgemäß Verwendung

Das Luxmeter ist ein digitales Messgerät zur Messung der Beleuchungsstärke in der Einheit Lux oder Foot-candle (Fc).

Für verschiedene Lichtquellen kann ein Bewertungsfilter vorgewählt werden, um die tatsächliche Beleuchtungsstärke zu messen.

Die Messung erfolgt über ein Fotoelement mit Filter, um nur dassichtbare Lichtspektrum in die Messung einzubeziehen. Das Messergebnis wird als Messwert und als Balkenanzeige auf dem LC-Display im Bereich von 0 bis 400000 Lux angezeigt.

Der momentane Messwerte kann festgehalten oder die Minimum/Maximum-Werte gespeichert werden.

Eine Serielle Schnittstelle ist vorhanden. Zum Betrieb wird eine 9V-Blockbatterie (Typ 1604A) benötigt.

Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

• Nasse oder hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung diesen Produktes.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheitshinweise

Lesen Sieitte vor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedi- nungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfrei Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betriebsicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

Hinweis! Lesen Sie die Gebrauchsanweisung!

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Gerät ist CE-geprüft und erfüllt somit die erforderliche EMV-Richtlinie 89/336/EWG und Niederspannungsrichtlinie 73/23/EWG.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschrift des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

In Schulen und Ausbildungseinrichtungen, Hobby- und Selfstilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

Schalten Sie das Messgerät niemals gleich dann ein, wenn diese von einem kalten in einen warmen Raum gebracht wird. Das bzwentstandene Kondenswasser kann unter Umständen Ihr Gerät zerstoren. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperaturkommen.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tuten, Styroproteile, etc., konnten für Kinder zu einem gefährlichen Spielzeug werden.

Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

Lieferumfang

Luxmeter

Lichtsensor

Bedienungsanleitung

Bedienelemente

Siehe Ausklappseite

1 Funktionstasten
2 Betriebstasten
3 3 3/4-stellige Flüssigkrystallanzeige (LCD) mit Balkenanzeige
4 Anschluss für Lichtsensor
5 RS232-Schnittstelle
6 Rückseitiges Batteriefach
7 Lichtsensor (weiBe Kuppel)

Display-Symbole

HOLD Momentaner Messwert wird festgehalten

PEAK Der Spitzenwert wird fortlaufend festgehalten

REC Messwertaufzeichnung für Minimum- und Maximumwert lauft

Untere gestrichelte Linie stehen für "Messbereich untersritten"

Obere gestrichelte Linie stehen für "Messbereich über-schritten"

Batteriewechs symbol;itte umgehendst die Batterien wechseln um Messfehler zu vermeiden!

x100/x10 Der Messwert muss mit dem angezeigten Wert multipliziert werden

FL Bewertungsfilter für Leuchtstoffrähren

Hg Bewertungsfilter für Quecksilberdampflampen

Na Bewertungsfilter für Natriumdampflampen

LUX Maßeinheit der Beleuchtungsstärke (lm/qm)

Ft-cd Engl. Maßeinheit der Beleuchtungsstärke (lm/qft)

Tastenfunktionen

POWER Betriebsschalter; das Messgerät kann ein- und ausgeschaltet werden

HOLD Zum Festhalten des momentanen Messwertes und bei längerem Drücken wird die PEAK-Funktion aktiviert.

REC Aufzeichnungsmodus für Minimal- und Maximalwert

Lux/FC Umschaltung zwischen den beiden Messeinheiten

RANGE Taste zur Messbereichsumschaltung

ZERO Taste zum Nullabgleich im 40 Lux-Bereich

SOURCE Der Bewertungsfilter für die entsprechende Lichtquelle wird ausgewählt

Inbetriebnahme

Einlagen der Batterie

Bevor Sie erstmalig mit dem Luxmeter arbeiten können, müssen Sie eine neue 9V-Blockbatterie einlagen. Das Einlagen ist unter "Wartung und Reinigung" beschrieben.

Anschluss des Lichtsensors

Dem Messgerät liegt ein Lichtsensor mit Abdeckung bei. Verbinden Sie den 4-poligen Stecker des Lichtsensors mit der Buchse "INPUT" am Messgerät so, dass die abgeflachte Seite des Steckers auf die Gehäuseunterseite zeigt. Achten Sie stets auf einen festen Sitz des Steckers in der Buchse, da es sonst zu Fehlanzeigen kommt kann.

Ziehen Sie die geriffelte Schutzabdeckung vom Sensor bevor Sie mit der Messung beginnen.

Durchführung einer Messung

Achten Sie bei bereits Leuchtquellen auf ausreichend Sicherheitsabstand. Es besteht Verbrennungsgefahr.

Blichen Sie nie direkt in helle Leuchtquellen. Sie konnten ihre Augen schädigen.

Das Luxmessgerät hat verschiedene Zusammenfunktionen, welche die Messungen und die Handhabung erleichtern.

Thesezusatzfunktionen sind:

Auto-Power-OFF-Funktion

Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, ist eine automatische Abschaltung eingebaut. Das Messgerät wird abgeschelt, wenn 10 Minuten lang keine Taste gedrückt wurde. Das Messgerät kann über die "Power-Taste wieder eingeschaltet werden.

Die Auto-Power-OFF-Funktion wird deaktiviert, wenn Sie in den "REC"-Modus wechseln.

HOLD-/Peak-Funktion

Durch Drücken der "HOLD"-Taste wird der momentan dargestellte Messwert im Display festgehalten. Ein erneutes Drücken schaltet in den Messmodus zurück.

Um die fortlaufenden Spitzenwerte festzuhalten, ist eine Peak-Funktion integriert. Halten Sie zum Umschalten in diesen Modus die "HOLD"-Taste für ca. 2-3 Sekunden gedrückt. Im Display erscheint "peak HOLD". Nur der momentan aktuellste Spitzenwert wird im Display angezeigt. Um diese Funktion abzuschalten halten Sie die "HOLD"-Taste für ca. 2-3 Sekunden gedrückt.

REC.MAX./MIN.-Funktion

Durch Drücken der "REC"-Taste werden im Hintergrund die Maximal- und Minimalwerte gespeichert. Diese Werte können durch fortlaufendes Drücken der "REC"-Taste nacheinander abgerufen werden. Die jeweilige Funktion erscheint im Display.

Der Speicher wird durch das Ausschalten des Messgerätes oder durch Drücken der Taste "HOLD" gelöscht.

Um diese REC-Funktion abzuschalten halten Sie die "REC"-Taste für ca. 2-3 Sekunden gedrückt.

Zero-Nullabgleich

Um die Genauigkeit im kleinsten Messbereich (40 Lux) zu erhöhen kann der Messeingang abgeglichen werden.

Schalten Sie dazu das Luxmeter in den 40 Lux-Messbereich, Verschreiben Sie den Sensor mit der geriffelten Schutzkappe und drücken die Taste "ZERO". Das Display wird auf "0,00" gesetzt.

Messeinheit umstellen

Das Luxmeter erhögt die Darstellung der Messwerte in zwei Einheiten.

Nach dem Einsatz zeigt das Messgerät immer Lux (=lm/qm = Lumen pro Quadratmeter).

Durch Drücken der Taste "Lux/Fc" wechseln Sie zur Anzeige von "Foot-Candle" (Ft-cd = Im/qft = Lumen pro Qadratfuß).

Messung durchfuhren

Zur Beleuchtungsmessung gehen Sie wie folgt vor:

• Schalten Sie das Messgerät durch Drücken der "POWER"-Taste ein. Im Display lauft eine Funktionsprüfung ab.

• Wahlen Sie über die Taste "SOURCE" den für ihre Lichtquelle passenden Bewertungsfilter.

• "Betriebszustand (keine Symbolanzeige)" für Gluhlampen Sonnenlicht oder unbekannte Lichtquellen,

• "FL" für Leuchtstoffrähren,
• "Hg" für Quecksilberdampflampen,
• "Na" für Natriumdampflampen.

Die Funktionen werden nach jedem Drücken umgeschaltet

• Plazieren Sie nur den Sensor unter der zu vermessenden Leuchtquelle.
• Wahlen Sie über die Taste "RANGE"- den für Sie passenden Messbereich. Sollte der Messbereich über- oder untersritten sein, so wird dies im Display mittels Strichen angezeigt (Striche oben = Messbereich überschritten; Striche unter = Messbereich untersritten).
• Drücken Sie nach Messende die "POWER"-Taste für ca. 2 Sekunden. Das Messgerät wird ausgeschaltet.
• An der Rückseite des Luxmeters kann ein Aufstellbügel ausgeklappt werden. Des weiteren ist ein Stativsockel vorhanden.

RS232-Schnittstelle

Das Luxmeter besitzt zum Datenautausch mit einem Computer eine serielle Schnittstelle. Diese befindet sich an der rechten Seite unter einem Deckel. Die Schnittstelle ist in Form einer 3,5mm Klinkenbuchse ausgeführrt und benötigt ein spezielles Datenkabel, das optional erhältlich ist.

Das Datenkabel hat folgende Belegung:

Klinkenstecker 3,5 mm Mono 9	pol. Sub-D-Buchse für PC
Mittelkontakt > Pin 4
Außenkontakt > Pin 2
	Zwischen Pin 2 und Pin 5 ist ein Widerstand mit 2,2 KOhm erforderlich.

Das serielle Datensignal setzt sich aus 16 Bit mit folgender Reihenfolge zusammen:

Jedes Datenbit hat folgende Bedeutung:

D0 Endzeichen
D1 bis D8	Messwert (D1 = kleinste Digit, D8 = größte Digit). Bei einer Displayanzeige von 1234 ergibt sich folgen-der Bitsatz "00001234"
D9 Dezimalpunkt (DP) an entsprechender Stelle; 0= kein DP; 1=1DP; 2=2DP; 3=3DP
D10 Polarität; 0=Positiv; 1=Negativ
D11+D12 Messeinheit im Display; 15 = Lux; 16 = Ft-cd
D13	Datum bei Displayüberlauf = 1; Unterschreitung = 2
D14 4
D15 Startzeichen

Das RS232-Datenformat ist: 9600, N, 8, 1

Wartung und Reinigung

Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Luxmeter wartungsfrei. Zur Reinigung des Gerätes fühmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.

Batteriewechsel

Wird im Display das Batteriesymbol sightbar, so müssen umgehendst die Batterien gewechselt werden, um Fehlmessungen zuvermeiden.

Zum Auswechseln der Batterien gehen Sie wie folgt vor:

• Schalten Sie das Messgerät aus
• Lösen Sie die rückseite Batteriefachschraube und schiben den Batteriefachdeckel in Pfeilrichtung vom Gehäuse.
• Ersetzen Sie die verbrauchte Batterie gegen eine neue des selbst Typs (1604A).
• Verschlieben Sie das Luxmeter wieder sorgfältig in umgekehrter Reihenfolge

Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden konnen, welche ihrer Gesundheit schaden bzw. das Gerät zerstären.

Entsorgung von bebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwer-metall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauf werden!

Behebung von Störungen

Mit dem Luxmeter haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Deshalb möchten wir Ohnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Messgerät Ist die Batteri-funktioniert nicht.	erie verbraucht? Kontrollieren Sie den Batteriezustand.
Es wird kein Messwert Fals-angezeigt; nur Striche-sind sightbar.	cher Messbereich? Kontrollieren Sie den Sensor (Schutz-kappe?!) und wechseln Sie den Bereich.
Keine Messwertänderung. Ist die HOLD-Funktion aktiv?

Andere Reparaturen als zuvor beschreiben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

Entsorgung

Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den geltenden gesetzlichen Vorschriften.

Technische Daten und Messtoleranzen

Technische Daten

Anzeige 3 3/4-stelliges LCD

Sensor Photo-Diode mit Filter

Spektrum 470 bis 690 nm nach CIE Standard

Batterie. 1x 9V Blockbatterie (006P, MN1604)

Stromaufnahme ca. 8mA

Arbeitstemperatur 0^ bis 50^

Rel. Luftfeuchtigkeit <80%, nicht kondensierend

Temp. für gar. Genauigkeit ...+18°C bis +28°C

Masse (ohne. Batterie) ca. 280 g

Angabe der Genauigkeit in ± (\% der Ablesung (= reading = rdg)+ Temperaturkoeffizient). Die Genauigkeit gilt ein Jahr lang bei einer Umgebungstemperatur von +23^ ± 5^ , bei einer rel. Luftfeuchtigkeit von kleiner als 80% , nicht kondensierend und bei einer Farbstemperature von 2856^ .

Temperaturkoeffizienz: +/-0,5% je °C abweichend von der angegeben Umgebungstemperatur.

Messbereich Anzeigebereich Genauigkeit Auflösung
40,00 Lux 0 ~ 40,00 0,01 Lux	±(3% + 0,5%	vom Messbe-reich)
400,0 Lux 36,0 ~ 400,0 0,1 Lux
4000 Lux 360 ~ 4000 1 Lux
40000 Lux 360 0 ~ 40000 10 Lux	>100000 Lux	Unricht spezifiziert
400000 Lux 10000 ~ 400000 100
4,000 Fc 0 ~ 3,40,00 Fc 3,35 ~ 37,20 0,01 Fc400,0 Fc 33,5 ~ 372,0 0,1 Fc4000 Fc 335 ~ 3720 1 Fc40000 Fc 930 ~ 37200 10 Fc	720 0,001 Fc	±(3% + 0,5% vom Messbereich)
	>9300 Fc nicht spezifiziert

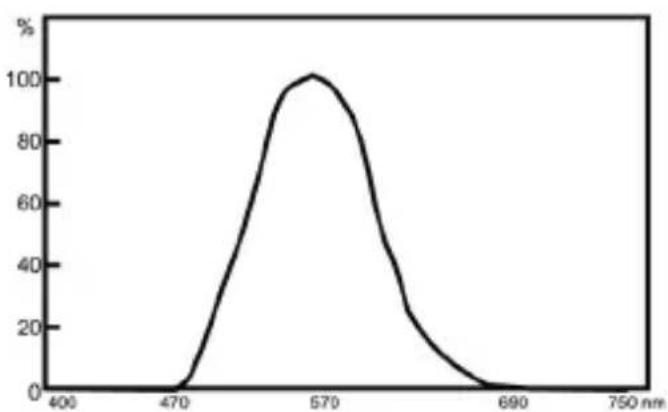

Lichtspektrum des Sensors

Introduction

Dear Customer,
