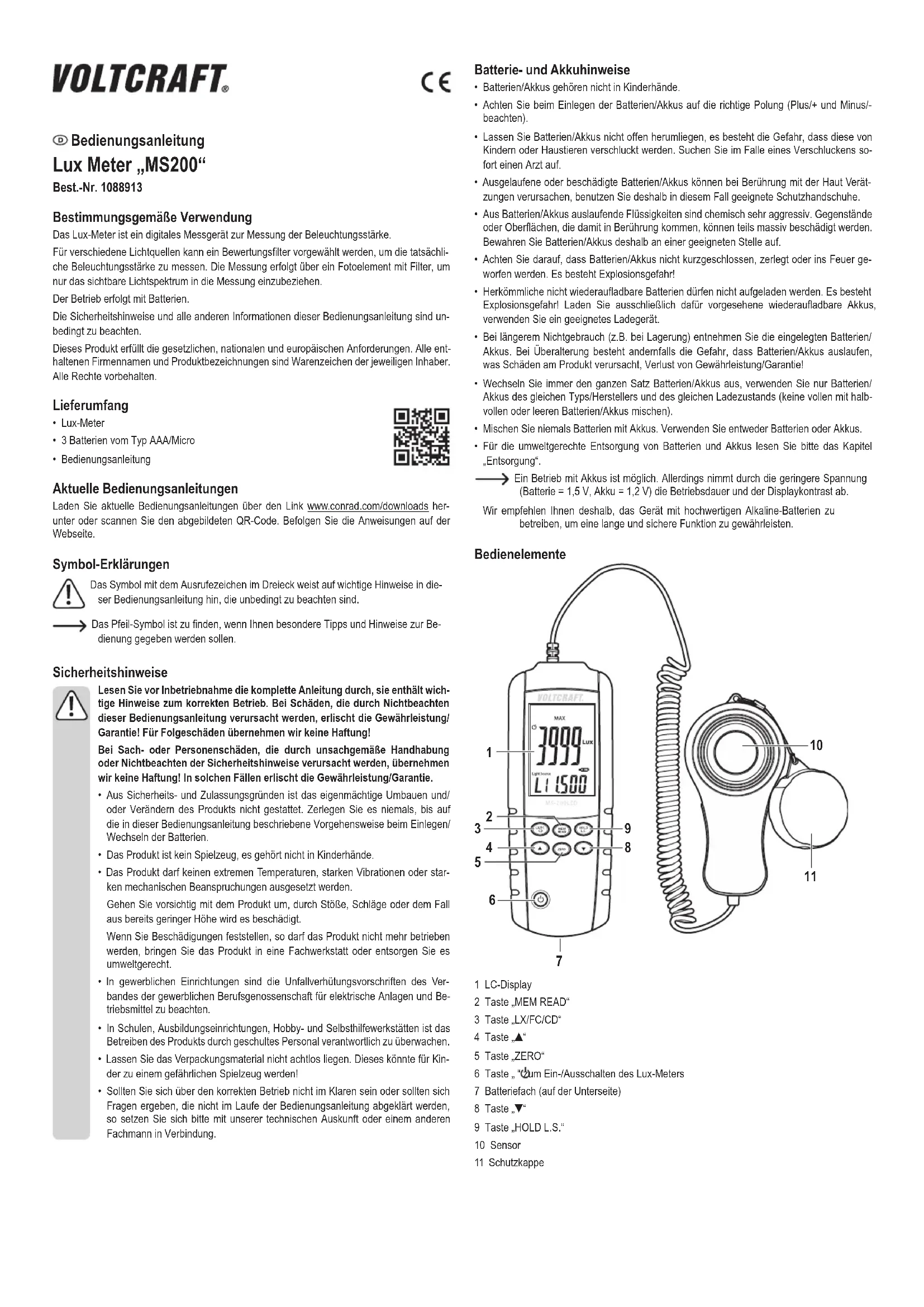

BEDIENUNGSANLEITUNG MS200LED VOLTCRAFT

Bestimmungsgemäß Verwendung

Das Lux-Meter ist ein digitales Messgerät zur Messung der Beleuchtungsstärke.

Für verschiedene Lichtquellen kann ein Bewertungsfilter vorgewählt werden, um die tatsächliche Beleuchungsstärke zu messen. Die Messung erfolgt über ein Fotoelement mit Filter, um nur das sichtbare Lichtspektrum in die Messung einzubeziehen.

Der Betrieb erfolgt mit Batterien.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Lux-Meter
• 3 Batterien vom Typ AAA/Micro
  Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf derWebseite.

Symbol-Erklärungen

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Sicherheitschinweise

Lesen Sie vor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fälle erlischte die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen ist das eigemächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals, bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise beim Einlagen/Wechseln der Batterien.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt darf keinem extremen Temperaturen, starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden.

Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

Wenn Sie Beschäftigungen feststellen, soarf das Produkt nicht mehr betriebenen werden,bringen Sie das Produkt in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenosellschaft für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungsseinrichtungen, Hobby- und Selfshilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden!
• Sollen Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollenn sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgekliart werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Batterie- und Akkuhinweise

• Batterien/Akkus gehoren nicht in Kinderhände.
• Achten Sie beim Einlagen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/-beachten).
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschlucht werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
  Ausgelaufene oder beschädigte Batterien/Akkus konnen bei Berührung mit der Haut Verzuzungen verursachen, benutzen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die damit in Berührung kommt, können teils massiv beschädigt werden. Bewahren Sie Batterien/Akkus deshalb an einer geeigneten Stelle auf.
• Achten Sie darauf, dass Batterien/Akkus nicht kurzgeschlossen, zerlegt oder ins Feuer gewonnen werden. Es besteht Explosionsgesefahr!
• Herkommliche nicht wiederaufladbare Batterien)durfen nicht aufgeladen werden. Es besteht Explosionsgesefahr! Laden Sie ausschließlich davon vorgesehene wiederaufladbare Akkus verwenden Sie ein geeignetes Ladegerat.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmer Sie die eingelegten Batterien/Akkus. Bei Überalterung besteht andernfalls die Gefahr, dass Batterien/Akkus auslaufen, was Schaden am Produkt verursacht, Verlust von Gewährleistung/Garantie!
• Wechseln Sie immer den ganzen Satz Batterien/Akkus aus, verwenden Sie nur Batterien/Akkus des gleichen Typs/Herstellers und des gleichen Ladezustands (keine vollen mit halbvollen oder leeren Batterien/Akkus mischen).
• Mischen Sie niemals Batterien mit Akkus. Verwenden Sie entweder Batterien oder Akkus.
• Für die umweltgerechte Entsorgung von Batterien und Akkus lesen Sieitte das Kapitel "Entsorgung".

Ein Betrieb mit Akkus ist möglich. Allerdings nimmt durch die geringere Spannung (Batterie = 1,5 V, Akku = 1,2 V) die Betriebsdauer und der Displaykontrast ab.

Wir empfehlen他们在deshalb, das Gerät mit hochwertigen Alkaline-Batterien zu betreiben, um eine large und sichere Funktion zu gewährleisten.

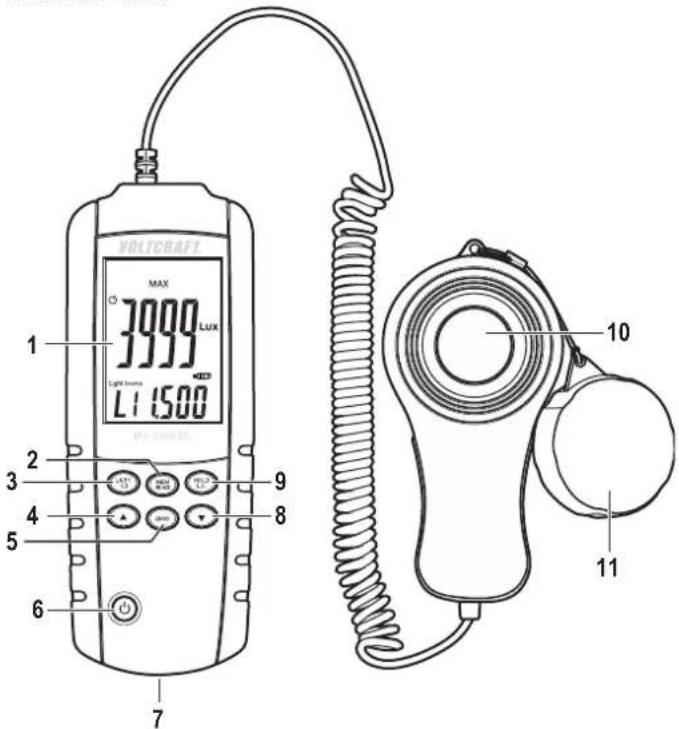

Bedienelemente

1 LC-Display
2 Taste, MEM READ
3 Taste LX/FC/CD
4 Taste,▲
5 Taste „ZERO"
6 Taste, "Zum Ein-/Ausschalten des Lux-Meters
7 Batteriefach (auf der Unterseite)
8 Taste
9 Taste, HOLD L.S.
10 Sensor
11 Schutzkappe

Batterien Einlagen, Batteriewechsel

• Öffnen Sie das Batteriefach auf der Unterseite, indem Sie zunachst die Schraube des Batteriefachdeckels Herausdrehen und den Batteriefachdeckel abnehmer.
• Legen Sie drei Batterien vom Typ AAA/Micro polungsrichtig in das Batteriefach ein (Plus/+ und Minus/- beachten).
• Setzen Sie den Batteriefachdeckel auf und schrauben Sieihn wieder fest.
• Ein Batteriewechsel ist erforderlich, wenn der Displaykontrast stark abnimmt oder sich das Gerät nicht mehr einschaltenläst. Ein Batteriesymbol zeigt außer dem den Zustand der Batterien über eine Balkengrafik an.

Bedienung

a) Ein-/Ausschalten

• Drucken Sie kurz die Taste (6), um das Lux-Meter ein- oder auszuschalten.
• Das Lux-Meter schaltet sich nach ca. 3 - 5 Minuten selbst aus, wenn keine Taste gedrückt wird, um Strom zu sparen.

→These Abschaltautomatik lasst sich deaktivieren. Hierzu schalten Sie das Lux-Meter wie gewohnt ein, indem Sie die Taste (6) kurz drucken.

Halten Sie die Taste (6) anschließend für 1 Sekunde gedrückt, so verschwindet das Symbol

Soll die Abschaltautomatik wieder aktiviert werden, halten Sie die Taste (6) erneut für 1 Sekunde gedrückt, das Symbol, Cerscheint im Display.

Setzen Sie immer die Schutzkappe (11) auf den Sensor (10) auf, wenn keine Messung durchgeführt wird.

b) Messung der Beleuchungsstärke (Lux/Fc) durchfuhren

Schalten Sie das Lux-Meter ein.
- Nehmen Sie die Schutzkappe (11) vom Sensor (10) ab.
- Halten Sie das Sensorgehäuse mit dem Sensor so, dass das zu messende Licht möglichst senkrecht auf den Sensor fällt.
- Drücken Sie kurz die Taste „LX/FC/CD" (3), um zwischen der Messeinheit „Lux" oder „Fc" zu wechseln (Lux" = Beleuchungsstärke lx, Fc" = footcandle") , je nach dem, welche Einheit Sie benöttigen (Fc" ist üblicherweise nür in den USA gebrächlich)

Der im Display angezeigte Messwert ändert sich je nach Lichteinfall auf den Sensor.

Wenn die Werte in einem hohenen Bereich liegt, wird die Werte-Anzeige um die 5. und 6. Stelle erweitert (siehe Beispiel im Bild rechts, Wert = 399900 Lux).

Hierbei wird die Einer- und Zehnerstelle mit kleineren Ziffern dargestellt, da bei hohen Messwerten die groBen Ziffern auschlaggebend sind und die Ziffern des Einer- und Zehnerbereichs der Toleranz/Abweichung unterliegen.

Wenn Sie die Taste, LX/FC/CD" (3) länger als 1 Sekunde drücken, gelangen Sie zum Messmodus für die Lichtstärke (Einheit ,cd", Candela), siehe nachster Abschnitt c).

• Um den angezeigten Messwert „einzufrieren" (Data-Hold-Funktion), drücken Sie kurz die Taste „HOLD L.S." (9). Rechts oben im Display wird „HOLD" eingeblendet. Drücken Sie die Taste „HOLD L.S." (9) erneut, um diesen Modus zu verlassen.
• Ist der Messvorgang beendet, setzen Sie die Schutzkappe (11) auf den Sensor (10) auf und schalten Sie das Lux-Meter aus.

c) Messung der Lichtstärke (cd)

• Schalten Sie das Lux-Meter ein.
• Nehmen Sie die Schutzkappe (11) vom Sensor (10) ab.
• Hallen Sie die Taste "LX/FC/CD" (3) für 1 Sekunde gedrück. Die Messwert-Anzeige verschwindet, rechts oben erscheint "CD" und unter rechts blinkt die Einheit "m" (Meter) bzw. "fit" (engl. „Feet" = Fuß = 30,48 cm).
  Wahlen Sie die gewünschte Einheit mit der Taste. (4) bzw. (8) aus
• Drücken Sie kurz die Taste „LX/FC/CD" (3). Im Display blinkt nun der Abstandswert (Abstand zwischen dem Zentrum der Lichtquelle und dem Sensor).

Voreingestellt ist der Abstand „1 m" bzw. „3,28 ft".

• Stellen Sie den Abstand mit der Taste (4) bzw. ^* (8) ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt. Einstellbar ist ein Wert von 0,01 - 30,47 m bzw. 0,01 - 99,99 ft..
• Drucken Sie kurz die Taste, LX/FC/CD (3).
• Im Display wird jetzt der Messwert angezeigt.

Die Lichtstarke wird berechnet wie folgt: Lichtstarke (cd) = Beleuchungsstarke (lux) x Abstand

d) Data-Hold-Funktion

Beim Messvorgangändert sich der im Display angezeigte Messwert je nach Lichteinfall auf den Sensor (10).

Um den Messwert better ablesen zu konnen (oder um ihn speichern zu konnen), lasst sich eine Data-Hold-Funktion aktivieren. Drücken Sie dazu während der Messung kurz die Taste "HOLD L.S." (9). Der angezeigte Messwert wird „eingefroren" und ändert sich nicht mehr, so dass er leichter abgelesen oder gespeichert werden kann.

Oben rechts im Display erscheint .HOLD".

Drucken Sie die Taste „HOLD L.S." (9) erneut kurz, um diesen Modus zu verlassen. Die Einblendung „HOLD" verschwindet wieder.

e) Kalibrier-Funktion

• Schallen Sie das Lux-Meter ein.
• Setzen Sie die Schutzkappe (11) auf den Sensor (10) auf.
• Drucken Sie kurz die Taste „ZERO" (5).
• Im Display erscheint für einige Sekunden „AdJ". Das Lux-Meter wird nun kalibriert und die Anzeige auf 0.00^ zurückgestellt.

Erscheint, CAP im Display, ist die Schutzkappe nicht vollständig bzw. nicht korrekt aufgesetzt, da der Sensor zuviel Licht misst. Führren Sie den Kalibriervorgang dann ggf. in einer etwas dunkleren Umgebung statt.

Wenn die Anzeige „CAP" nicht verschwindet, schalten Sie das Lux-Meter kurz aus und anschließend wieder ein.

f) Anzeige von Maximum-, Durchschnitts- und Minimum-Wert

Dies ist nur bei der Messung der Beleuchungsstärke (Lux/Fc) möglich, jedoch nicht bei der Messung der Lichtstärke (cd).
- Drücken Sie während der Messung mehrfach kurz die Taste, um zwischen folgenden Betriebsarten umzuschalten (die jeweilige Betriebsart wird oberhalb des Messwerts eingblendet):

"MAX" Das Lux-Meter zeigt nur den hochsten gemessenen Wert an.

"AVG" Es wird laufend der Durchschnittswert berechnet und angezeigt.

MIN^ Das Lux-Meter gezigt nur den niedrigsten gemessenen Wert an.

• Um diese Betriebsart zu verlassen, halten Sie die Taste (4) für etwa eine Sekunde gegütrt. Die Einblendung der Betriebsart ( ,MAX^ ,AVG^ oder MIN^ ) verschwindet wieder aus dem Display.

g) Korrekturparameter auswahlen/ändern/speichern

Lichtquellen haben unterschiedliche Farbspektren. Damit die Messwerte der Beleuchtungsstärke vergleichbar sind, waren unterschiedliche Sensoren erforderlich.

Dies ist beim Lux-Meter „MS200" nicht erforderlich, da es die Beleuchungsstärke (Lux/Fc) über einen einstellbaren Korrekturfaktor (9 verschiedene Speicher verfügbar) automatisch umrechnen und anzeigen kann.

Beispiele fur den Korrekturfaktor:

Lichtquelle Korrekturfaktor
Glühlampen/Tageslicht	1,000
Tageslichtweitere LEDs	0,990
Rote LEDs	0,516
Bernsteingelbe LEDs	0,815
Grüne LEDs	1,216
Blaue LEDs 1,475
Violette LEDs	1,148
Neonröhren weiß	0,870
Neonröhren blau	1,286
Neonröhre grin	1,167
Neonröhre rot	0,671

Der beim Korrekturfaktor, 1,000^* angezeigte Messwert bezieht sich auf eine konventionelle Glühlampe mit einer Lichtfarbe von 2856K (Lichtart A).

Weitere Informationen hierzu finden Sie in entsprechender Fachliteratur oder auch im Internet Das Lux-Meter hat 9 Speicher (L1....L9) für Korrekturparameter (Anzeige „Light Source" in der untersten Displayzeile; mit dem jeweils aktiviven Korrekturparameter).

Der im Display angezeigte Messwert laut sich hierdurch automatisch korrigieren, falls erforderlich.

Beispiel:

Gemessener Wert: 2000 lux, Korrekturfaktor 1,200:

Anzeige im Display: 2400 lux (2000 x 1,200 = 2400)

Achten Sie bei einer Messung immer daraufuf, dass der richtige Korrekturparameter ausgewähl ist, da andernfalls der angezeigte Wert falsch ist. Wird keine Korrektur gewünscht, so verwenden Sie den Korrekturparameter „1,000" (stellen Sie in einem der 9 Speicher den Korrekturparameter „1,000" ein und wahlen Sie diesen Speicher für die Anzeige des unkorrigierten Messwerts aus).

Spicher des Korrekturparameters auswahlen

Dies ist nur bei der Messung der Beleuchungsstärke (Lux/Fc) möglich, jedoch nicht bei der Messung der Lichtstärke (cd).

Wahlen Sie in thisem Fall zuerst den Messmodus der Beleuchungsstarke; wahlen Sie dann einen Speicher fur den Korrekturfaktor aus. Anschiebend wechseln Sie zur Messung der Lichtstarke. Der zuvor ausgewählte Korrekturfaktor wird nun auch bei der Messung der Lichtstarke verwendet.

• Halten Sie die Taste „HOLD L.S.” (9) für 1 Sekunde gedrückt, so blinkt links unter im Display die Anzeige des Speichers (1....9).
  Wahlen Sie den gewünschten Speicher mit der Taste ^A (4) bzw. ^V (8) aus.
• Hallen Sie die Taste, HOLD L.S. (9) erneut für eine Sekunde gedrück, so hört die Anzeige auf zu blinken und der Speicher ist ausgewählnt.

Korrekturparameterändern/speichern

• Hallen Sie die Taste „HOLD L.S.” (9) für 1 Sekunde gedrückt, so blinkt links unter im Display die Anzeige des Speichers (1....9).
  Wahlen Sie den gewünschten Speicher mit der Tasse, ^ (4) bzw. ^ (8) aus.
• Drücken Sie kurz die Taste „HOLD L.S." (9), so blinkt die Anzeige des Korrekturparameters.
• Stellen Sie den Korrekturparameter mit der Taste (4) bzw. (8) ein. Halten Sie die jeweilige Taste für eine Schnellverstellung länger gedrückt.
• Hallen Sie die Taste „HOLD L.S.” (9) für eine Sekunde gedrückt, so wird der Korrekturparameter gespeichert und die Anzeige hört auf, zu blinken.

h) Messwert speichern/anzeigen/loschen

Messwert speichern

Das Lux-Meter verfügt über 99 Messwert-Speicher (01....99) für die Beleuchungssträkte (lux/fc). Beim Abspeichern wird nicht nur der Messwert, sondern die beim Speichern eingestellte Einheit (lux oder fc) im Speicher abgelegt.

Messwerte der Lichtstärke können nicht gespeichert werden.

Um einen Messwert zu speichern, drücken Sie kurz die Taste „MEM READ" (2). Oben links im Display wird kurz „M" und die Speichemummer (z.B. "No. 01") angezeigt.

Messwert anzeigen

Um einen der 99 gespeicherten Messwerte anzuzeigen, gehen Sie wie folgt vor:

• Halten Sie die Taste „MEM READ" (2) für 1 Sekunde gedrückt, so erscheint oben links im Display die Anzeige „R" und der zuletzt gespeicherte Messwert (und die Speichemummer) wird angezeigt.
• Wahlen Sie den gewünschten Speicher mit der Taste „▲" (4) bzw. „▼" (8) aus. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.
• Um die Anzeige der gespeicherten Messwerte zu verlassen, halten Sie die Taste „MEM READ" (2) erneut für 1 Sekunde gedrückt. Die Anzeige „R" und die Speichernummer verschwindet aus dem Display.

Messwerte loschen

Das Löschen eines einzelnen Speichers ist nicht möglich, es können nur alle Speicher gemeinsam gelöscht werden.

• Drücken Sie kurz die Taste (6), um das Lux-Meter auszuschalten.
• Hallen Sie gleichzeitig die Taste (6) und „MEM READ" (2) gedrückt. Im Display erscheidiert „CLR".

Wenn diese Anzeige wieder verschwindet, sind alle Messwertspeicher gelöscht. Lassen Sie erst jetzt die beiden Tasten wieder los.

Reinigung

Reinigen Sie das Produkt sorgfällig z.B. mit einem weichen, sauberen Tuch. Drücken Sie nicht zu stark auf das Display, dies führt nicht nur zu Kratzspuren, sondern das Display konnte beschädigt werden.

Staub lasst sich mit einem weichen, sauberen Pinsel und einem Staubsaugerleitung entfern.

Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel oder gar Chemikalien, dies kann nicht nur zu Verfährungen, sondern auch zur Beschädigung des Produkts führen.

Entsorgung

a) Allgemein

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

b) Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt!

Schadstoffhallige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen. Ihr Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

Technische Daten

Stromversorgung. 3 Batterien vom Typ AAA/Micro

Sensor . Fotodiode mit Filter

Mess-/Anzeigebereich 0...400000 lux / 0...40000 fc (bei Überschreiben des Messbereichs wird jeweils „OL" angezeigt)

Genauigkeit. ± 3% bei Standard-Gliuhlampe mit Farbtemperatur 2856K bzw. bei korrigiertem weißen LED-Spektrum ± 6% bei anderem sichbaren Licht

Abweichung beim Eintrittswinkel.. 30^ .. ± 2%

60^:± 6%

Optimal ist es, wenn das zu messende Licht senkrecht auf den Sensor trifft. Sampling-Rate 2,5/s

Betriebsumgebung. Temperature +5^ bis +40^

Lufffeuche 0% bis 80% relativ, nicht kondensierend

Kabellange.. ca. 1,5 m

Abmessungen. 160 x 58 x 27 mm (L x B x H)

Gewicht. 280 g (ohne Batterie)
