CC8 - Chargeur de piles VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	Voltcraft
Modèle	CC8
Dimensions (L x l x h)	230 x 150 x 34 mm
Poids	Environ 620 g (unité + adaptateur)
Alimentation	12 V/DC 3 A via adaptateur secteur 100-240 V AC, 50-60 Hz
Nombre de logements	10 logements indépendants (8 pour piles rondes + 2 pour piles 9 V)
Types de piles compatibles	Li-ion (3,2 V - 3,8 V), LiFePO4 (3,65 V), Ni-MH (1,2 V), Ni-Cd (1,2 V), piles 9 V (Ni-MH, Li-ion, LiFePO4)
Courant de charge maximal	2000 mA (uniquement logements 1 et 8 pour Li-ion/LiFePO4)
Courant de charge par défaut	500 mA
Fonctions de protection	Protection contre l'inversion de polarité, les courts-circuits et les surcharges
Contrôle de charge	Contrôle du delta V (-dv) pour détection de fin de charge
Affichage	Écran LCD avec rétroéclairage (réduction automatique après 25 s)
Température de fonctionnement	-20 à +40 °C, ≤ 85 % d'humidité relative
Température de stockage	0 à +70 °C, ≤ 85 % d'humidité relative
Entretien et nettoyage	Nettoyer avec un chiffon sec et sans fibres ; ne pas utiliser de produits agressifs
Sécurité	Respecter les consignes de sécurité ; ne pas utiliser à l'extérieur ; éviter l'humidité

FOIRE AUX QUESTIONS - CC8 VOLTCRAFT

Quels types de piles puis-je charger avec le Voltcraft CC8 ?

Le chargeur est compatible avec les piles rechargeables Ni-MH, Ni-Cd, LiFePO4 et Li-ion. Il accepte les formats cylindriques comme AA, AAA, C, SC, 18650, etc., ainsi que les piles 9 V.

Comment configurer manuellement le courant de charge ?

Pour régler le courant de charge, appuyez sur le bouton SLOT pour sélectionner un logement, puis maintenez le bouton MODE enfoncé jusqu'à ce que le courant clignote. Utilisez ensuite le bouton MODE pour choisir la valeur souhaitée.

Que signifie l'affichage 'Err' sur l'écran ?

L'affichage Err indique que la polarité de la pile est inversée ou qu'une pile non rechargeable a été insérée. Vérifiez la polarité et le type de pile.

Puis-je charger des piles de différents types en même temps ?

Oui, les 10 logements sont indépendants. Vous pouvez charger simultanément des piles de types et de tailles différents, à condition qu'elles soient compatibles avec le chargeur.

Quelle est la procédure de sécurité à suivre avant de nettoyer le chargeur ?

Avant tout nettoyage, débranchez le chargeur de l'alimentation électrique et retirez toutes les piles insérées. Utilisez un chiffon sec et sans fibres ; évitez tout produit chimique.

Le chargeur peut-il être utilisé à l'extérieur ?

Non, le Voltcraft CC8 est conçu pour un usage exclusivement en intérieur, dans des pièces sèches. Évitez tout contact avec l'humidité ou l'eau.

Comment interpréter les symboles sur l'écran LCD ?

L'écran affiche le type de pile (Li-ion, LiFePO4, NiMH/NiCd), la tension (V), la capacité chargée (mAh), le pourcentage (%) et le courant de charge (A). 'Null' signifie aucune pile, 'Full' indique charge complète.

Quelle est la puissance maximale de charge pour une seule pile ?

Le courant de charge maximal est de 2000 mA, mais uniquement sur les logements 1 et 8 pour les piles Li-ion/LiFePO4. Pour les autres logements, le courant maximum est de 1000 mA (Ni-MH/Ni-Cd) ou 800 mA (Li-ion).

Que faire en cas de surchauffe du chargeur ?

Placez le chargeur sur une surface non inflammable et résistante à la chaleur. Assurez-vous que les fentes de ventilation ne sont pas obstruées. Si la surchauffe persiste, débranchez le chargeur et laissez-le refroidir.

Où puis-je trouver la version la plus récente du mode d'emploi ?

Vous pouvez télécharger le mode d'emploi le plus récent sur le site www.conrad.com/downloads ou scanner le code QR fourni dans la notice papier.

MODE D'EMPLOI CC8 VOLTCRAFT

Chargeur pour piles rondes CC-8

N° de commande 2521584 Page 25 - 36

E) Installation site

1. Explication des symboles 26
2. Utilisation prévue 26
3. Contenu de l'emballage 27
4. Mode d'emploi actualisé 27
5. Caractéristiques et fonctions 27
6. Consignes de sécurité 28

a) Informations générales 28 b) Bloc d'alimentation 29 c) Chargeur 29 d) Accumulateurs 30 e) Lieu d'installation 30

1. Éléments de commande 31
2. Description des symboles à l'écran 32
3. Connectez le chargeur à l'alimentation électrique 32
4. Chargement des piles 33

a) Piles rondes 33 b) Piles 9 V 33 c) Réglement manuel du courant de charge (piles rondes uniquement). 33 a)Produit 35 b) Piles/accumulateurs 35

1. Données techniques 35

a) Généralités 35 b) Adaptateur secteur 36

1. Introduction

Merci d'avoir acheté ce produit.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Afin de préserver cette conformité et de garantir un fonctionnement en toute sécurité, vous devez respecter ce mode d'emploi!

Ce mode d'emploi fait partie de ce produit. Il contient des informations importantes concernant la mise en service et l'utilisation. Vous devez en tenir compte si vous devez fournir ce produit à un tiers. Par conséquent, conservez ces instructions d'utilisation afin de pouvoir vous y référer ultérieurement!

Pour toute question technique, veuillez vous adresser à:

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

produit est destiné exclusivement à un usage dans des pièces intérieures sèches; il ne doit être ni humide ni mouillé.

3. Utilisation prévue

Ce chargeur est conçu pour être utilisé avec des piles rechargeables de type Ni-MH, Ni-Cd, LiFePO4 et Li-ion. Le chargeur est compatible avec des piles cylindriques de longueur maximale 74 mm. Le chargeur dispose de dix logements de recharge de pile indépendants, dont deux logements pour pile 9 V. L'écran indique des informations telles que la tension, le courant, la capacité et le pourcentage de charge du logement correspondant.

Il est uniquement destiné à une utilisation à l'intérieur. Ne l'utilise pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise

utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

4. Contenu de l'emballage

• Chargeur
• Bloc d'alimentation Mode d'emploi

5. Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

6. Caractéristiques et fonctions

• Contrôle du delta V (-ΔV) Protection contre l'inversion de polarité Protection contre les courts-circuits Protection contre les surcharges
• Charge rapide 2000 mA jusqu'à 2 piles (simultanément)

7. Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînant l'annulation de la garantie.

A) informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• ez-le de toute utilisation accidentelle. Un fonctionnement sur ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipuez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil. L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service de support technique ou tout autre personnel technique.
• Dans les écoles, les centres éducatifs, les ateliers de loisirs ou de développement personnel, la manipulation du produit doit être supervisée par des employés qualifiés.

Bloc d'alimentation

• La prise secteur doit être localisée près de l'appareil et être facilement accessible.
• Pour l'alimentation électrique, n'utilise que l'adaptateur secteur fourni.
• Ne branchez l'adaptateur secteur qu'à une prise de courant normale raccordée au réseau public. Avant de brancher l'adaptateur secteur, vérifiez si la tension indiquée sur l'adaptateur est conforme à celle de votre fournisseur d'électricité.
• Ne jamais brancher ou débrancher les adaptateurs d'alimentation si vos mains sont mouillées.
• Ne débranchez jamais l'adaptateur secteur de la prise électrique en tirant sur le cable; utilisez toujours les surfaces de préhension sur la fiche.
• En installant le produit, assurez-vous que le câble ne soit ni pinçant ni noué et qu'il ne puisse pas être endommagé en passant sur des bords tranchants.
• Placez toujours les câbles de sorte que personne ne puisse trébucher ou se coincer dedans. Ceci présente un risque de blessures.
• Pour des raisons de sécurité, débranchez l'adaptateur secteur de la prise électrique en cas d'orage.

C) chargeur

• Ce chargeur ne fonctionne qu'avec des piles de type Ni-MH, Ni-Cd, LiFePO4 et Li-ion. N'utilise jamais le chargeur avec d'autres types de piles, car cela peut entraîner une explosion, des fissures ou des fuites et causer des dommages matériels et/ou corporels.
• N'utilise jamais le produit lorsqu'il vient juste d'être transporté d'une pièce froide vers une pièce chaude. La condensation générée pourrait détruire le produit. Laissez le produit atteindre la température ambiante avant de le brancher et de le faire fonctionner. Cela peut prendre plusieurs heures.
• Lorsque le chargeur n'est pas utilisé, débranchez-le de l'alimentation électrique et retirez les piles des emplacements de charge.
• Les données relatives à la pile affichées sur l'écran à CL sont données à titre indicatif uniquement et peuvent différer de celles mesurées à l'aide d'un équipement professionnel.

• Respectez la bonne polarité lorsque vous insérez les piles (rechargeables).
• Retirez les accumulateurs de l'appareil s'il n'est pas utilisé pendant une longue période afin d'éviter des dégâts éventuels causés par des fuites. Des accumulateurs endommagés ou qui fuient peuvent provoquer des brûlures acides en cas de contact avec la peau ; manipulez donc les accumulateurs usagés avec des gants de protection appropriés.
• Les piles (rechargeables) doivent être tenues hors de portée des enfants. Ne laissez pas des accumulateurs traîner, car il existe un risque que les enfants ou les animaux domestiques les avalent.
• Les accumulateurs ne doivent pas être démontés, court-circuités ou jetés au feu. Ne rechargez pas les piles non rechargeables. Il existe un risque d'explosion!
• Ne rechargez jamais l'accumulateur du produit sans surveillance.
• N'endommagez jamais l'accumulateur. Un dommage sur le boîtier de l'accumulateur peut provoquer un risque d'explosion et d'incendie!
• Ne court-circuitez jamais les contacts de l'accumulateur. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela provoque un risque d'explosion et d'incendie!
• Les instructions données par le fabricant des accumulateurs respectifs doivent être suivies pendant le processus de charge.

Lieu d'installation

• Ne couvrez pas le chargeur
• Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.
• Choisissez un lieu stable, plat, propre et suffisamment grand pour le chargeur.
• Ne placez pas le chargeur sur une surface inflammable (par ex. tapis, nappe). Utilisez toujours un support ajustat, non inflammable et calorifugé.
• Ne placez pas le chargeur sur la surface d'un meuble de valeur sans protection appropriée. La chaleur pourrait en ALTERER la couleur ou l'endommager. Des rayures ou des points de pression pourraient apparaître sur la surface du meuble.
• Tenez l'appareil à l'écart des matières (par ex. : rideaux, papier), des liquides (par ex. : essence) ou des gaz facilement inflammables. Il existe un risque d'incendie et d'explosion !

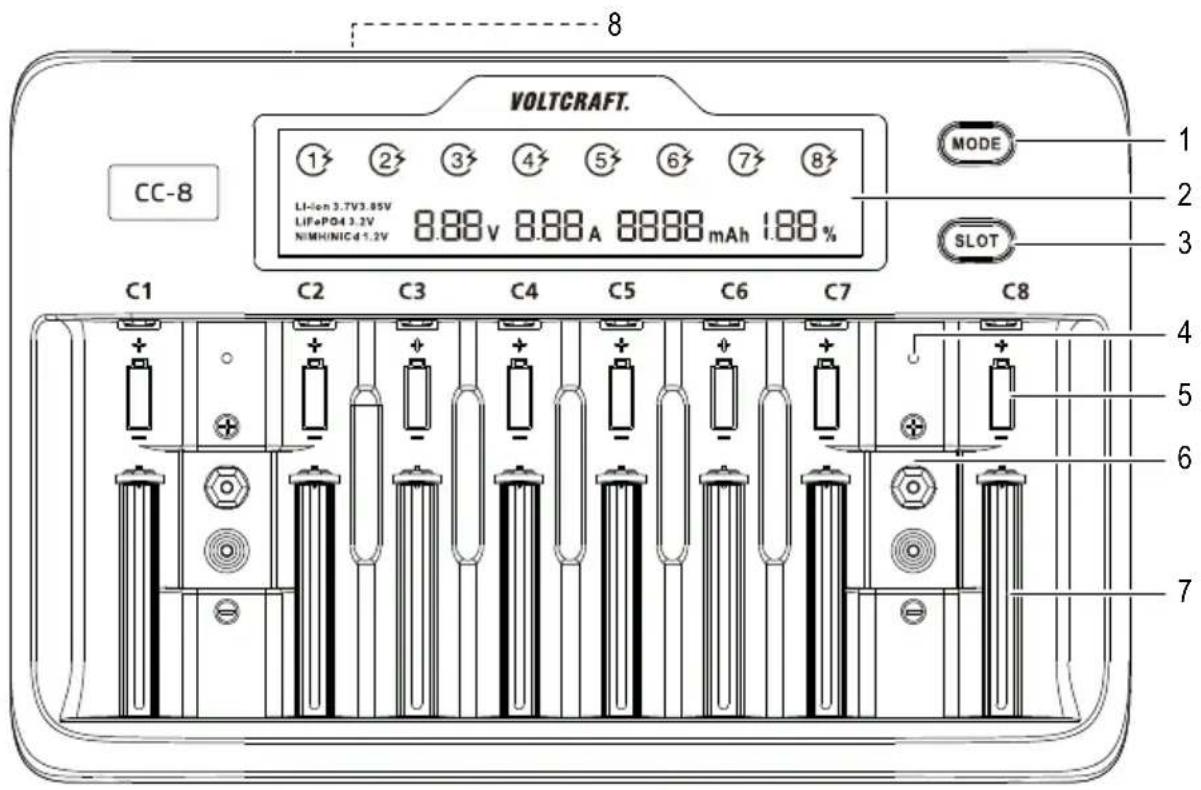

8. Éléments de commande

1 Bouton MODE 2 Écran LCD 3 Bouton SLOT 4 Indicateur d'état

-Vert : Batterie 9 V non connectée ou complètement chargée. -Rouge: Batterie 9V connectée et en cours de charge.

5 Logement de recharge 6 Compartiment de pile 9 V 7 Porte-piles à ressort 8 Entrée d'alimentation: IN: DC 12 V

9. Description des symboles à l'écran

Écran Écran
1	Un ↓signotant indique que la charge est en cours. Le numéro indique quel(s) logement(s) est/sont actif(s).
Li-ion Pile au	Lithium-ion insérée
LiFePO4 Pile	au lithium phosphate de fer insérée
NiMH/NiCd	NiMH : Pile au nickel métal hydrude inséréeNiCd : Pile au nickel-cadmium insérée
V Tension de	la pile
Null La pile n'est pas connectée
Full La pile est complètement chargée
Err	La polarité de la pile est inversée, une pile non rechargeable est insérée.
mAh Capacité de la batterie chargée
% Pourcentage charged
A Courant de charge

10. Connectez le chargeur à l'alimentation électrique

Lorsque vous n'utilisez pas l'appareil, débranchez le chargeur de l'alimentation électrique et retirez toutes les piles insérées.

• Connectez une extrémité de l'adaptateur à l'entrée d'alimentation (8) du chargeur et l'autre extrémité à une prise électrique adaptée.
• L'écran LCD (2) s'allume pour indiquer que le chargeur est sous tension.
• Si aucune pile n'est insérée, Null s'affiche sur l'écran LCD.

A) files rondes

Le courant de charge maximal de 2000mA est disponible pour les batteries de type Li-ion/LiFePO4 et s'applique uniquement aux emplacements de charge 1 et 8. Tous les autres emplacements doivent être inoccupés.

• Insérez une pile dans un logement de recharge disponible (5) en respectant les polarités indiquées dans le logement.
• Appuyez sur le bouton SLOT (3) à plusieurs reprises pour afficher l'état de chaque pile insérée. Lorsqu'une pile est rechargée, l'écran affiche : 100%, 0.00 A, Full.

Description Bouton SLOT
Indicateur d'état	Appuyez sur le bouton SLOT pour faire défilier les logements actifs.
Rétroéclairage LCD	Appuyez une fois sur le bouton SLOT pour allumer le retroéclairage après réduction automa-tique de la luminosité.

B) piles 9 v

Insérez une pile dans un compartiment de pile 9 V (6) disponible. L'indicateur d'état (4) s'allume en rouge lorsque la pile est en cours de chargement et passe au vert lorsqu'elle est entièrement rechargée.

C) Réglage manuel du courant de charge (piles rondes uniquement)

Les piles de type LiFePO4 et Li-ion 3,85 V doivent être réglées manuellement. Pour les autres types de piles compatibles, les logements de recharge détectent automatiquement le courant et la tension requise pour la recharge. Le courant de charge par défaut est de 500mA.

Consultez la partie «14. Données techniques» à la page 35 pour obtenir des informations sur le courant de charge correspondant à différents types de pile.

Logement individuel

• Appuyez sur le bouton SLOT (3) pour sélectionner un logement de pile.
• Maintenez le bouton MODE (1) enfoncé jusqu'à ce que le courant « -- A » clignote.
• Appuyez sur le bouton MODE à plusieurs reprises pour sélectionner différentes valeurs.

Tous les logements

Double-cliquez sur le bouton MODE jusqu'à ce que le courant « -- A » clignote pour tous les logements ou une pile est insérée. - Appuyez sur le bouton MODE à plusieurs reprises pour sélectionner différentes valeurs.

Description Bouton MODE
Saisie des paramètres du courant de charge	• Appuyez sur le bouton MODE (immédiatement après avoir inséré la pile) pour changer le type de pile. Logement individuel : • Appuyez sur le bouton SLOT (3) pour sélectionner un logement de pile. • Maintenez le bouton MODE (1),enforcé jusqu'à ce que le courant « -.- A » clignote. • Appuyez sur le bouton MODE à plusieurs reprises pour sélectionner différentes valeurs. Tous les logements : • Double-cliquez sur le bouton MODE jusqu'à ce que le courant « -.- A » clignote pour tous les logements où une pile est insérée. • Appuyez sur le bouton MODE à plusieurs reprises pour sélectionner différentes valeurs.
Rétroéclairage LCD	Appuyez une fois sur le bouton MODE pour allumer le rétroéclairage après réduction automa-tique de la luminosité.

12. Entretien et nettoyage

N'utilisez pas de produit de nettoyage agressif, d'alcool isopropylique ou toute autre solution chimique, car ils peuvent endommager le boîtier et engendrer des dysfonctionnements.

• Retirez toutes les piles insérées et débranchez le produit de l'alimentation électrique avant le nettoyage.
• Nettoyez le produit avec un chiffon sec et sans fibres.

13. Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Retirez toutes les piles (rechargeables) insérées et éliminez-les séparément du produit.

B) piles/accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et tous les accumulateurs usagés. Il est interdit de les mettre au rebut avec les ordures ménagères.

Les piles et les batteries rechargeables contaminées sont étiquetées avec ce symbole pour indiquer que leur mise à rebut avec les déchets ménagers est strictement interdite. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercury, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche). Les piles/accumulateurs utilisées peuvent être retournées dans des points de collecte mis en place par votre municipalité, nos magasins ou tout point de vente de piles et des batteries rechargeables.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

14. Données techniques

Tension/courant d'entrée 12 V CC, 3 A

Courant de charge. Par défaut: 500 mA

Li-Ion / LiFePO4 : 200 - 2000 mA

Ni-MH / Ni-Cd : 200 - 1000 mA,

Combinaison de sortie 1. Pile Li-ion 4,2 V, 4,35 V:

8 x (200 mA / 500 mA / 800 mA)

6 × 1000 mA

2 x 2000 mA (uniquement aux logements de recharge 1 et 8)

Combinaison de sortie 2. Pile LiFePo4 3,65 V:

8 × (200 ~mA / 500 ~mA / 800 ~mA)

6 × 1000 ~mA

2 × 2000 ~mA (uniquement aux logements de recharge 1 et 8)

Combinaison de sortie 3. Pile Ni-MH / CD 1,48 V:

8 × (200 mA / 500 mA / 800 mA / 1000 mA)

Combinaison de sortie 4.. Piles 9 V Ni-MH / Li-Ion / LiFePo4 :

1 × 60 mA, 2 × 60 mA

Types de piles compatibles Li-Ion (3,2 V, 3,6 V, 3,7 V, 3,8 V) IMR, INR, ICR

LiFePo4: 10340, 14500, 16340 (RCR123A), 17500, 17650, 17670,

18490, 18500, 18650, 20700, 21700, 22650, 26500, 26650

Ni-MH/Cd (1,2 V): A, AA, AAA, AAAA, C, SC

9V Ni-MH/CD, Li-ion et LiFePO4

Logements de recharge. 10 (8 + 2) canaux indépendants

Pile de type C. max. 5 pces (simultanément)

Protection contre l'inversion de polarité, contre les courts-circuits, contre les surcharges

Conditions de fonctionnement : -20 à +40 °C, ≤ 85 % d'HR (sans condensation)

Conditions de stockage : 0 à +70 °C, ≤ 85 % d'HR (sans condensation)

Dimensions (L x l x H) 230 x 150 x 34 mm

Poids : env. 620 g (unité + adaptateur)

B) Adaptateur secteur

Entrée 100 - 240 V/AC 50 - 60 Hz, 1,0 A max.

Sortie 12 V/CC, 3A

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données), nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
