Type de produit	Interrupteur programmable (horloge électronique journalière/hebdomadaire)
Marque	Vimar
Modèle	16582.B
Dimensions (largeur)	3 modules (52,5 mm)
Profondeur d'encastrement minimale	46 mm
Poids	Environ 150 g
Alimentation	120-230 V~ 50-60 Hz, 1 VA
Type de sortie	Relais inverseur 8 A / 230 V~
Capacité de commutation	Charges résistives 8 A, lampes incandescentes 800 W, transformateurs ferromagnétiques 800 W
Nombre de canaux	1 canal, 1 canal horaire
Programmes	4 programmes : Réduit, Cyclique, Progr_1 (personnalisable), Progr_2 (personnalisable)
Nombre maximal d'opérations par jour	35
Intervalle minimal entre opérations	1 minute
Réserve de marche (horloge)	10 jours minimum avec batterie CR2032
Type de batterie tampon	CR2032 (Lithium 3 V)
Protection par mot de passe	PIN à 3 chiffres, désactivable
Affichage	LCD rétroéclairé temporisé
Langues disponibles	Italien, Anglais, Français, Espagnol, Allemand
Indice de protection	IP40
Classe électrique	Classe II
Température de fonctionnement	0°C à +40°C
Dispositif anti-extraction	Oui (vis fournies)
Nombre de cycles manuels / automatiques	3 000 cycles manuels, 100 000 cycles automatiques
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Installation par un professionnel qualifié, conforme aux normes en vigueur
Pièces détachées et réparabilité	Batterie CR2032 remplaçable ; aucun autre composant réparable par l'utilisateur
Informations générales	Conforme à la directive DEEE ; contient éventuellement des traces de plomb (REACH)

FOIRE AUX QUESTIONS - 16582.B Vimar

Comment regler l'horloge et la date ?

Depuis l'ecran de base, appuyez sur la touche Menu (D), puis selectionnez Parametres avec la touche ▼ (B) et validez avec Ok (D). Dans le menu, choisissez Horloge et reglez la date et l'heure avec les touches ▲ et ▼, puis validez avec Ok.

Comment effectuer une reinitialisation complete ?

Pour reinitialiser l'appareil, appuyez simultanement sur les quatre touches frontales (A, B, C, D). Un message de confirmation apparait ; selectionnez Oui avec la touche D pour confirmer. Tous les parametres reviendront aux valeurs d'usine.

Comment remplacer la batterie tampon ?

Retirez l'appareil de son support. Ouvrez le compartiment batterie et remplacez-la par une pile CR2032 neuve. Respectez la polarite. La batterie tampon garantit le maintien de l'heure et des programmes en l'absence de secteur pendant au moins 10 jours.

Comment programmer un allumage et extinction automatiques ?

Accedez au menu Programmation depuis la touche Menu. Choisissez un des quatre programmes : Reduit (1 cycle par jour), Cyclique (periodes repetitives), Progr_1 ou Progr_2 (personnalisables, jusqu'a 35 operations par jour). Reglez les heures d'allumage (On) et d'extinction (Off) avec les touches ▲/▼ et validez.

Comment activer ou desactiver le mot de passe PIN ?

Dans le menu Parametres, selectionnez Mot de passe. Vous pouvez entrer un nouveau code a 3 chiffres ou le desactiver. Notez le code dans l'espace prevu (page 16 de la notice). Le mot de passe protege l'acces aux modifications de fonctionnement et de programmation.

Que faire si l'afficheur ne s'allume pas ?

L'afficheur est a eclairage temporise : appuyez sur n'importe quelle touche pour l'activer. Si rien ne s'affiche, verifiez que l'alimentation secteur est presente (120-230 V~) et que la batterie tampon n'est pas dechargee. Si le probleme persiste, contactez un professionnel.

Comment basculer en mode manuel ?

Depuis l'ecran de base, appuyez sur la touche Menu puis choisissez Fonctionnement. Selectionnez Manuel pour commander la charge directement avec les touches ▼ (B) ou ▲ (C). Le mode Automatique suit la programmation en cours.

Quelle est la puissance maximale commandable ?

Le relais supporte 8 A sous 230 V~. Pour les lampes a incandescence, la puissance maximale est de 800 W. Ne convient pas a la commande directe de lampes fluorescentes. Les charges inductives doivent etre adaptees.

Comment copier un programme d'un jour a l'autre ?

Dans le menu Programmation, selectionnez Progr_1 ou Progr_2, puis choisissez Modifier. Une option Copier vous permet de recopier la programmation d'un jour existant vers un autre jour. Validez avec Ok.

Que signifie le message 'Pile faible' ?

Lorsque la batterie tampon est faible, un message ou icone apparait. Remplacez la pile CR2032 rapidement pour eviter la perte des reglages horaires en cas de coupure secteur. Apres remplacement, verifiez l'heure et la date.

MODE D'EMPLOI 16582.B Vimar

Inter horaire programmable électronique

Enlever le film protecteur pour la batterie-tampon seulement au moment de la livraison et de l'activation du système.

Espace réservé pour noter les trois chiffres de votre numéro d'identification personnel (PIN) de l'éventuel mot de passe de protection.

(voir "Mot de passe", pag. 21)

TABLES Des matieres

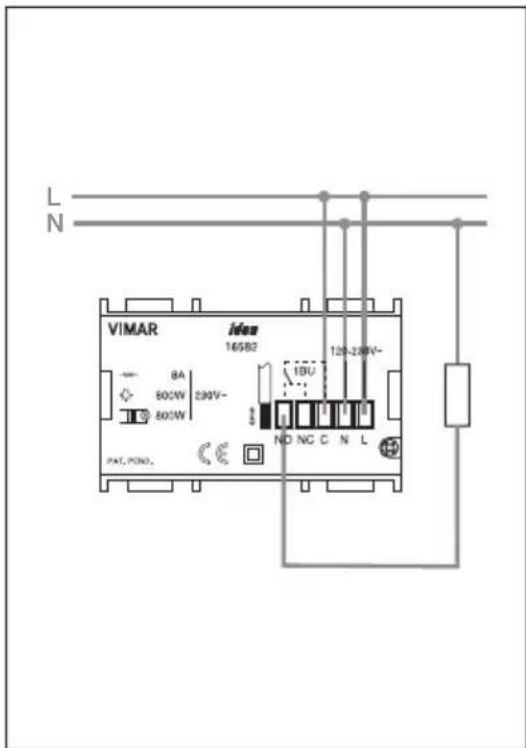

1. Description 18 2. Domaine d'application 18 3. Vue frontale, vue commandes et display 18 4. Connexions 19 5. Dispositif anti-extraction 19 6. Remplacement batterie tampon 20 7. Utilisation de l'inter horaire programmable électronique

7.1. Fonctionnement 21 7.2. Paramètres 21 7.3. Programmation 22

1. Procédure de réinitialisation 22
2. Caractéristiques techniques 22
3. Règles d'installation 23
4. Conformité aux Normes 23

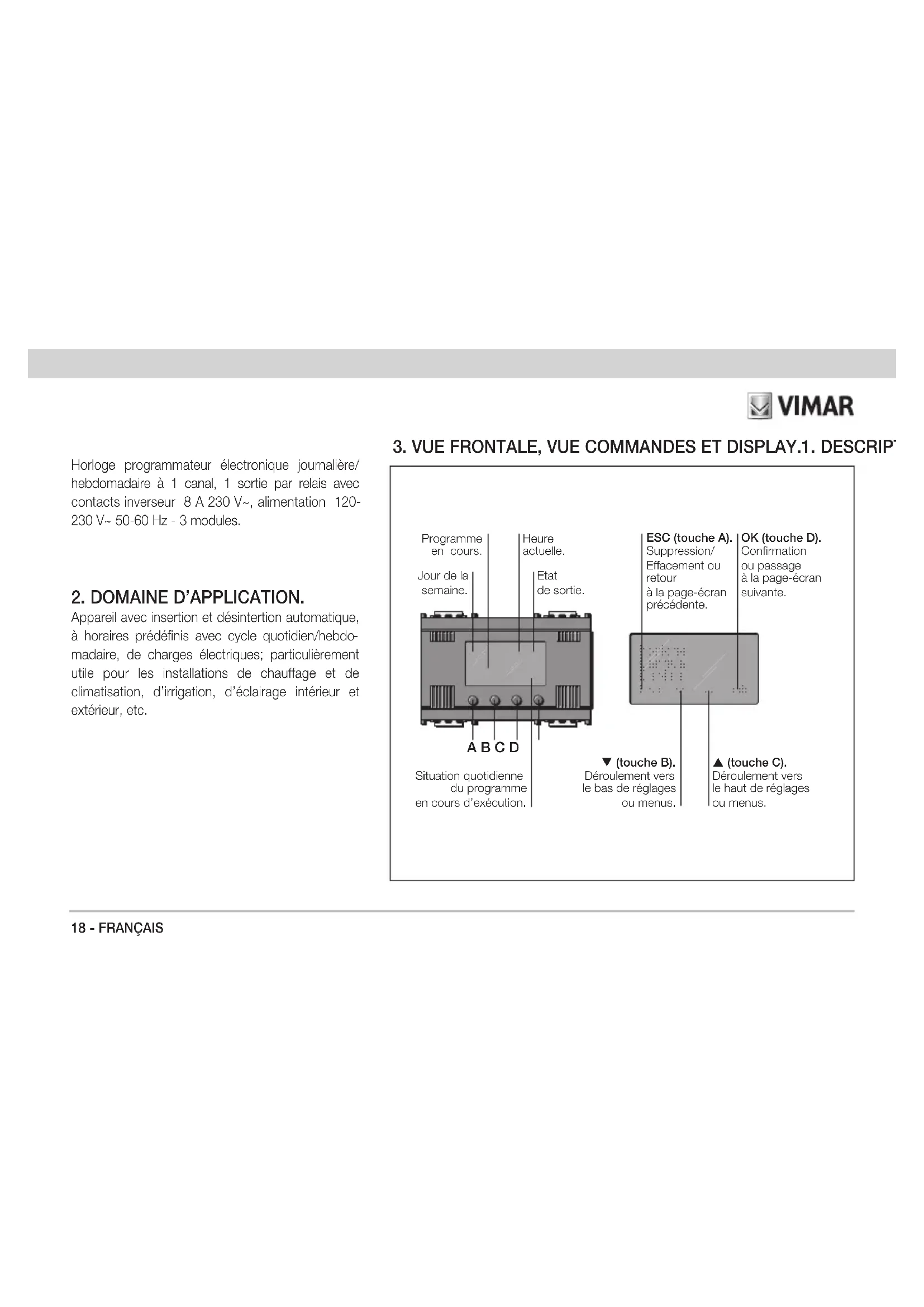

Horloge programmateur électronique journalière/hebdomadaire à 1 canal, 1 sortie par relais avec contacts inverseur 8 A 230 V~ alimentation 120-230 V~ 50-60 Hz - 3 modules.

2. Domaine d'application

Appareil avec insertion et désinsertion automatique, à heures prédéfinis avec cycle quotidien/hebdomadaire, de charges électriques; particulièrement utile pour les installations de chauffage et de climatisation, d'irrigation, d'éclairage intérieur et extérieur, etc.

VIMAR

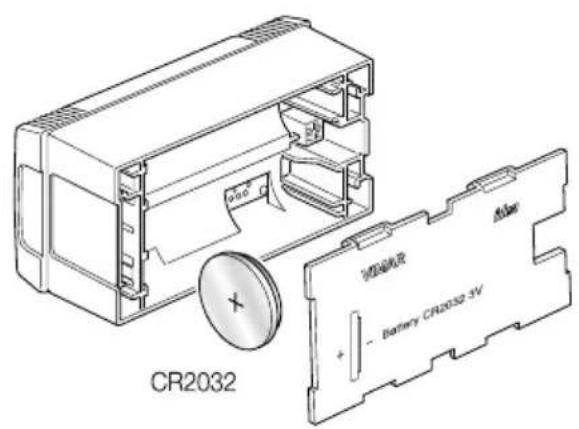

6. Remplacement batteries TAMPON.

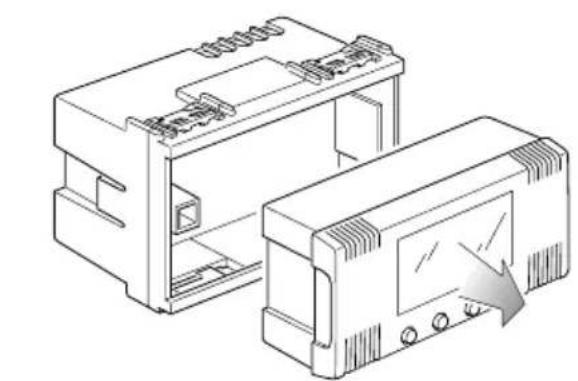

La batterie tampon permet de modifier les réglages et la programmation, y compris lorsque l'appareil est extrait de son support. En l'absence de tension de secteur, elle garantit en outre pendant 10 jours au moins la mise à jour de l'heure et de la date ainsi que le fonctionnement de l'affichage.

Elle ne permet pas le contrôle de la sortie par relais.

Attention!

La batterie tampon est indispensable pour le fonctionnement correct de l'appareil.

ATTENTION!

En cas de remplacement, les batteries usées devront être jetées dans des poubelles ou des conteneurs de collecte sélective

7. Utilisation de l'inter horaire programmable electronique.

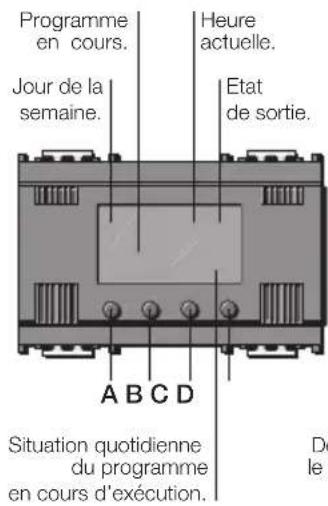

Pour effectuer le réglage de l'inter hora programmable électronique, à partir de la page-écran de base de l'affichage, presser au besoin l'une des quatre touches frontales.

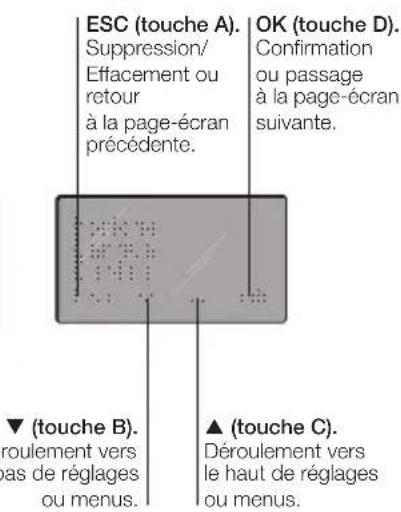

• Les icônes ci-dessous s'affichent :
• "Esc" (touche A) : permet d'annuler la sélection.
• "▼" (touche B): permet d'activer et de désactiver la charge contrôlée
• “▲” (touche C): permet d'activer et de désactiver la charge contrôlée
• "Menu" (touche D): permet d'accéder au menu "Fonctionnement".
• Presser ∇ (touche B) : les lignes de menu "Paramètres" et "Programmation" s'affichent ; avec ∇ (touche C) le menu défile vers le haut, avec "Esc" (touche A) on retourne au menu précédent.
• Presser "Ok" (touche D) pour valider.

7.1 Fonctionnement.

Permet de régler le fonctionnement de l'inter hora programmable électronique en choisissant entre "Automatique" et "Manuel".

Automatique.

Permet de régler le type de programme choisi (voir "Programmation", page 22).

Permet de régler la commande manuelle d'activation ou de désactivation de la charge contrôlée. La même opération peut être effectuée avec "▼" (touche B) ou "▲" (touche C) dans la page-

écran de base sur l'affichage.

7.2 PARAMETRES.

Permet les réglages de "Horloge", "Langue", "Display" et "Mode de passe".

Permet de régler la date et l'heure courantes.

Permet de régler la langue d'affichage de toutes les instructions, en choisissant Italiano, English, Français, Español ou Deutsch.

Permet de choisir le type d’icone pour l’identification de l’état du relais et de régler le contraste de visualisation sur l’affichage.

MOT de PASSE.

Permet de régler, éditer ou désactiver un code secret d'accès (PIN) à trois chiffres qui, lorsqu'il est activé, sera demandé afin de pouvoir accéder aux modifications de fonctionnement, réglage et programmation.

Attention!

N'oubliez pas de prendre note du numéro du PIN dans l'espace spécifique prévu à cet effet PAGE 16.

7.3 Programmation

Permet le réglage de 4 programmes différents : “Réduit”, “Cyclique”, “Progr_1” (personnalisable) et “Progr_2” (personnalisable).

• REDUIT.

Permet un allumage et une extinction par jour.

CYCLIQUE.

Permet de régler une période d'allumage et une période d'extinction se répétant continuellement. Par exemple, en réglant "On hh mm 1.15" et "Off hh mm 1.30", le contact répétera constamment en séquence "contact ON pendant 1 heure et 15 minutes - contact OFF pendant 1 heure et 30 minutes".

PROGR_1 et PROGR_2.

Programmes personnalisés. Ils permettent le réglage de 2 programmes différents d'allumage et d'extinction pour chaque jour de la période, avec un maximum de 35 opérations par jour. Validation "ok" (touche D) = menu déroulant avec réglages "Modifier", "Copier" et "Redesigner".

• Modifier.

Permet de régler ou de modifier le programme d'allumage et d'extinction, en effectuant le cas échéant une copie du programme d'un autre jour, quel qu'il soit.

• Copier.

Permet de copier le premier programme, déjà configuré par l'utilisateur, dans le second programme à configurer.

• Redesigner

Permet de donner un nom ou de renommer le programme régé.

8. Procedure de reinitialisation.

• Presser en même temps les quatre touches (touche A, touche B, touche C, touche D)
• Valider avec "Oui" (touche D).

Les conditions du premier allumage sont rétablies ; tous les paramètres sont réinitialisés.

9. Characteristiques techniques.

• Alimentation : 120-230 V~ 50-60 Hz
• Absorption typique : 1 VA
• Commandes frontales: "Esc", "▲", "▼", "Set"/"ok"
• Réserve de charge pour l'horloge : 10 jours environ, avec batterie type CR2032 Sortie : relais inverseur 8 A 230V~
• charges commandables :

• Charges purement résistives : 8A
• lampes à incandescence : 800 W
• transformateurs à noyau magnétique pour lampes à incandescence à très faible tension (par exemple, lampes halogènes) 800 W Non adapté à la commande directe de lampes fluorescentes
• Visuel à éclairage par l'arrière temporisé, que vous activez en appuyant sur l'un des quatre poussoirs
• Instructions en 5 langues (italien, anglais, français, espagnol, allemand)
• Réinitialisation du dispositif
• Précision horloge : < 1 s par jour
• Nombre d'opérations : max. 35 par jour (pour un max. de 245 opérations par semaine)
• Intervalle minimum de chaque intervention : 1 minute Programmes :
• 2 programmes complètement configurables par l'utilisateur (quotidiens/hebdomadaires)
• 1 programme réduit (1 opération par jour) et 1 programme cyclique (une période d'allumage et une période d'extinction se répétant continuellement)
• Fonction de blocage du clavier : possibilité d'installer un mot de passe avec PIN à 3 chiffres pour bloquer l'accès à toutes les fonctions de l'appareil et protéger les données saisies et la programmation.
• Nombre de cycles manuels : 3.000
• Nombre de cycles automatiques : 100.000
• Type d'ouverture des contacts : microdéconnexion
• Type d'action: 1BU
• Indice de tracking: PTI175
• Installation possible en boîtes avec profondeur minimum 46 mm
• Effets en matière de pollution : normaux
• Degré de protection : IP40 Appareil de classe II :
• Température de fonctionnement: 0°C + 40°C
• Température d'ambiance pendant le transport : -25 °C + 60 °C

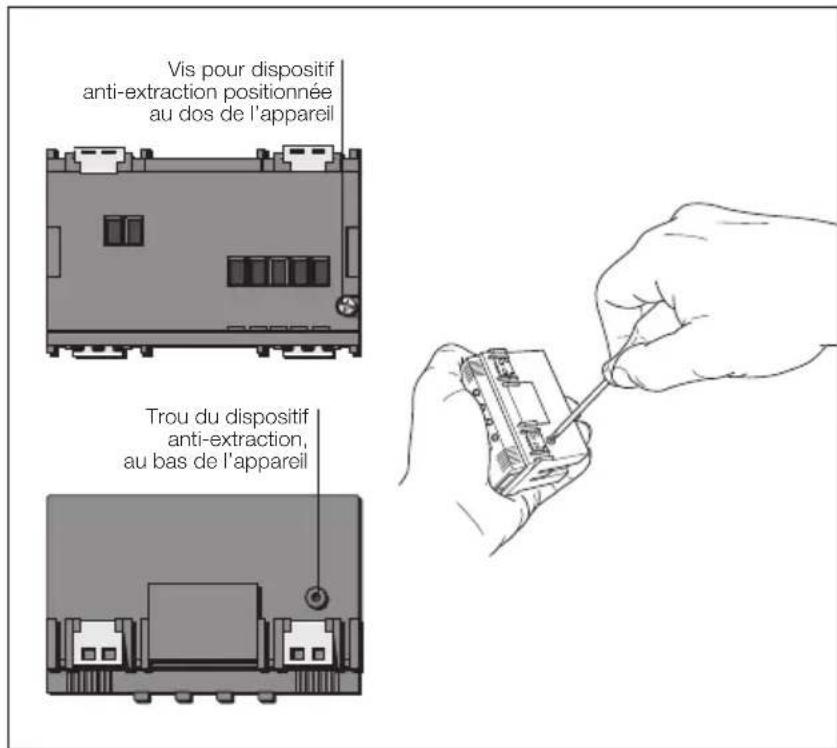

• Possibilité de blocage anti-extraction grâce aux vis en dotation.

10. REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 - art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barre, la ou il est reporte sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecte séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée au moins au revendeurs lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m. La collecte séparée appropriée pour l'envoi successif de l'applaire en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à évier les effets negatifs sur l'environnement et sur la santé et favorise le reempiroi et/ou le recyclage des materiaux dont l'applaire est composé.
