MANUAL DE USUARIO 16582.B Vimar

7. Uso del reloj programador electrónico

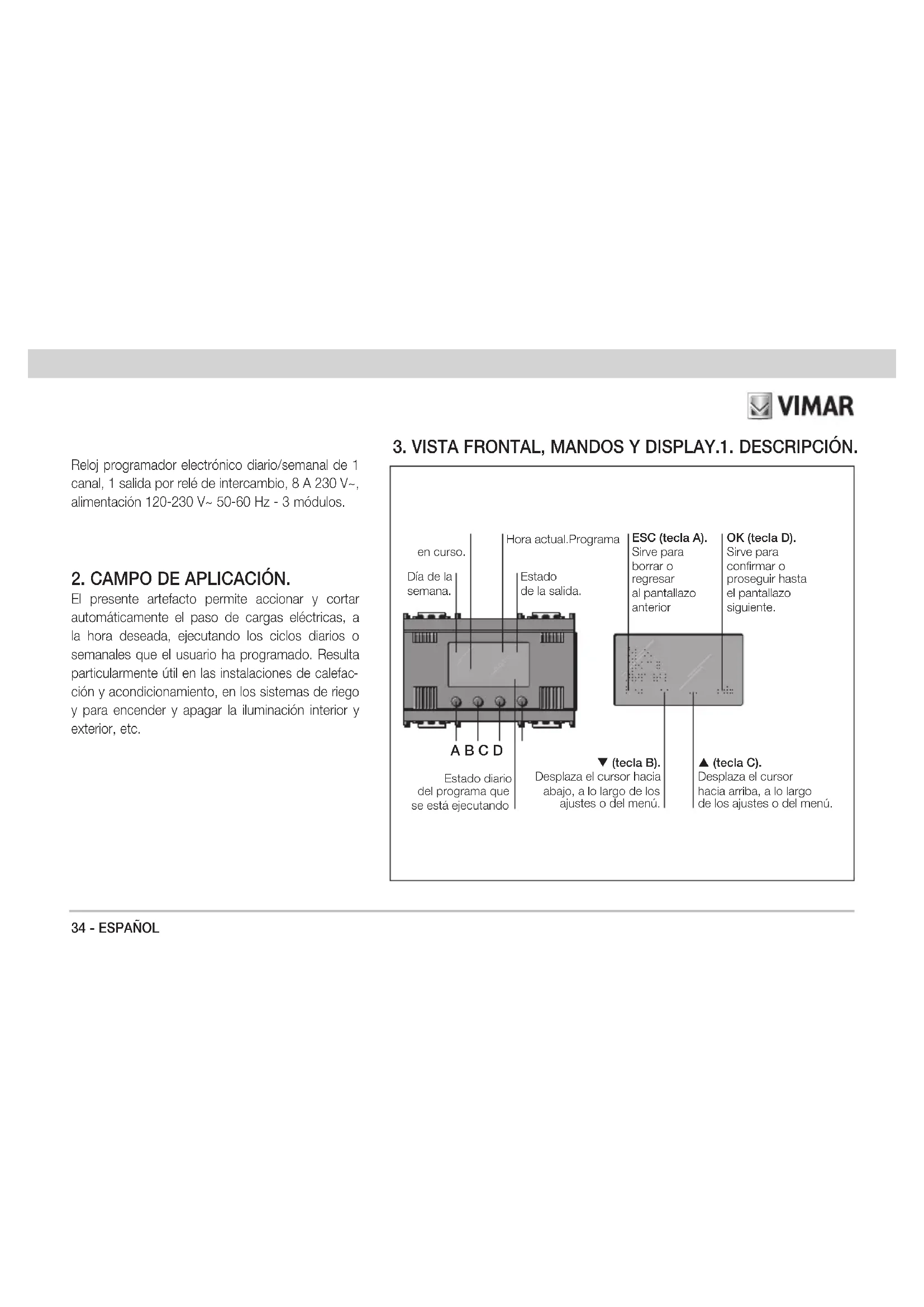

Reloj programador electrónico diario/semanal de 1 canal, 1 salida por relé de intercambio, 8 A 230 V~, alimentación 120-230 V~ 50-60 Hz - 3 módulos.

2. CAMPO DE APLICACIÓN.

El presente artefacto permite accionar y cortar automáticamente el paso de cargas eléctricas, a la hora deseada, ejecutando los ciclos diarios o semanales que el usuario ha programado. Resulta particularmente útil en las instalaciones de calefac

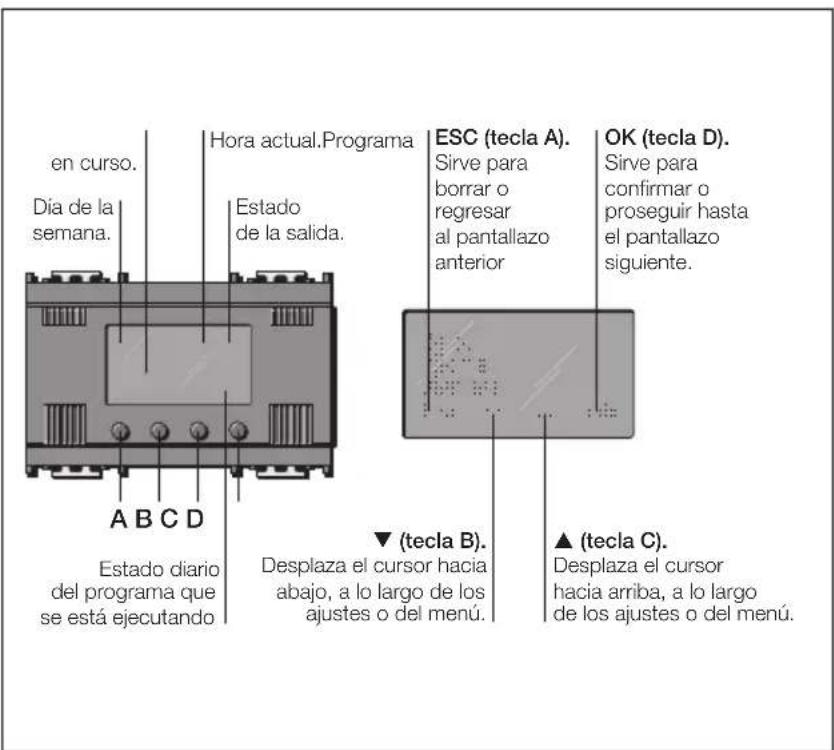

ción y acondicionamiento, en los sistemas de riego y para encender y apagar la iluminación interior y exterior, etc. A B C D Estado diario del programa que se está ejecutando Día de la semana. Hora actual.Programa en curso. Estado de la salida. OK (tecla D). Sirve para confirmar o proseguir hasta el pantallazo siguiente. ESC (tecla A). Sirve para borrar o regresar al pantallazo anterior (tecla B). Desplaza el cursor hacia abajo, a lo largo de los ajustes o del menú. (tecla C). Desplaza el cursor hacia arriba, a lo largo de los ajustes o del menú.ESPAÑOL - 35

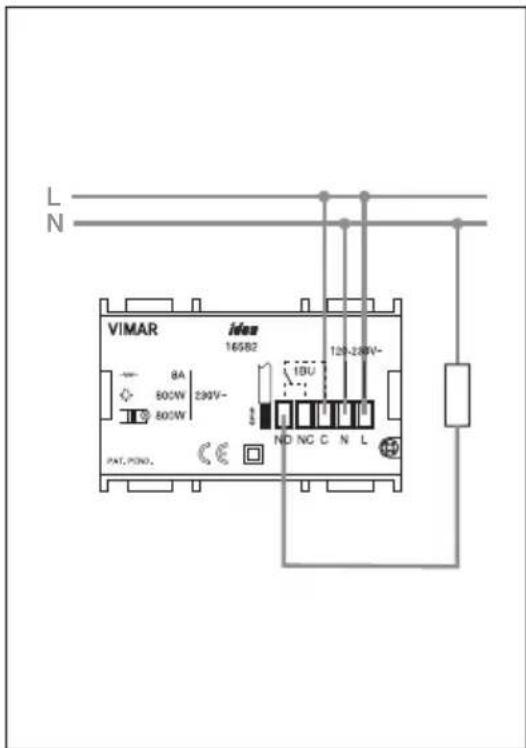

4. CONEXIONES (ejemplo).

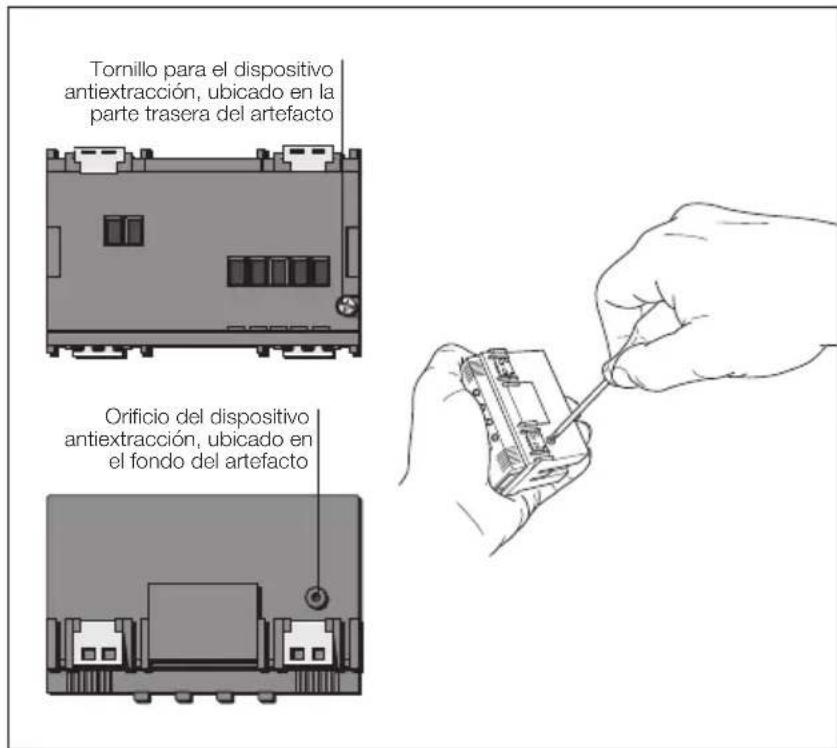

5. DISPOSITIVO ANTIEXTRACCIÓN.

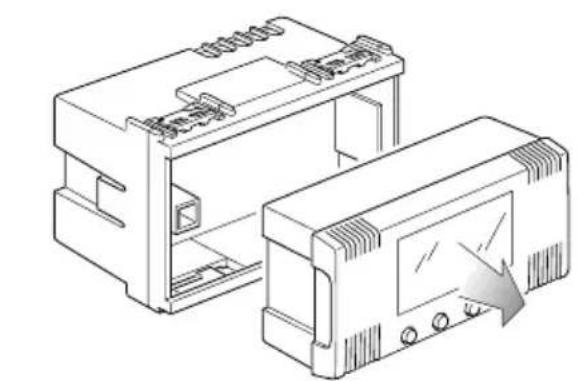

Tornillo para el dispositivo antiextracción, ubicado en la parte trasera del artefacto Orificio del dispositivo antiextracción, ubicado en el fondo del artefacto36 - ESPAÑOL La batería tampón permite modificar los ajustes y la programación, incluso cuando el reloj programador electrónico no se encuentra ubicado en su alojamiento. Asimismo, garantiza el funcionamiento del display y la puesta al día de la hora y la fecha, durante 10 días, como mínimo, de cortarse la corriente eléctrica. No permite realizar el control de la salida con el relé. ¡ATENCIÓN! La batería tampón es indispensable para que el aparato fun

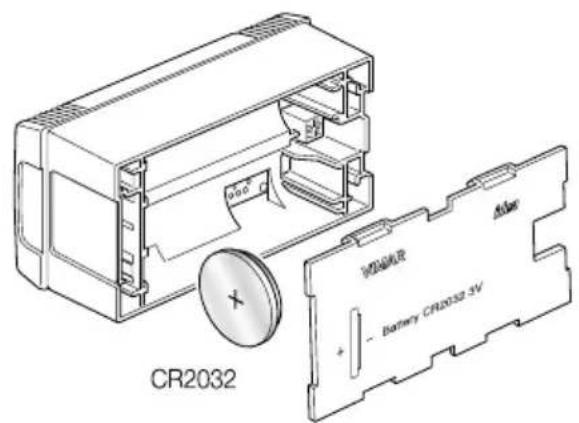

6. CAMBIO DE LA BATERÍA TAMPÓN.

¡CUIDADO! Cuando cambie las baterías, recuerde que las viejas se tiran en los cajones de la basura ad hoc, de la recogida selectiva.ESPAÑOL - 37

7. USO DEL RELOJ PROGRAMADOR ELECTRÓNICO.

A fin de ajustar los programas del reloj programador electrónico, por medio del pantallazo principal del display, pulse una de las cuatro teclas frontales.

• Se visualizan los iconos: - “Esc” (tecla A): permite anular la selección.

” (tecla B): permite accionar y cortar el paso de la carga eléctri- ca gobernada.

” (tecla C): permite accionar y cortar el paso de la carga eléctri- ca gobernada. - “Menù” (tecla D): permite acceder al menú “Funcionamiento”.

• Pulse “ ” (tecla B): se visualizan los ítems del menú “Parámetros” y “Programación”. Mediante “ ” (tecla C) el cursor se desplaza hacia arriba a lo largo del menú; mientras que “Esc” (tecla A) permite regresar al menú anterior.

Permite ajustar el funcionamiento del reloj programador electrónico, escogiendo entre “Automático” Y “Manual”.

• AUTOMÁTICO. Permite ajustar el tipo de programa automático que el usuario ha seleccionado (véase “Programmazione”, pág. 38).

• MANUALE. Permite ajustar el mando manual que acciona o corta el paso de la carga eléctrica gobernada. Esta misma operación se puede realizar mediante “ ” (tecla B) o “ ” (tecla C), en el pantallazo principal del display.

Permite ajustar “Reloj”, “Idioma”, “Display” y “Contraseña”.

• RELOJ. Permite regular el día y la hora actual.

• IDIOMA. Permite ajustar el idioma en que se visualizarán todas las instruc- ciones, para lo cual puede Usted optar entre: Italiano, English, Français, Español y Deutsch.

• DISPLAY. Permite, por un lado, escoger el tipo de icono para identificar el estado del relé y, por otro, regular el contraste en el pantallazo que se visualiza en el display.

• CONTRASEÑA. Permite ajustar, modificar o desactivar un código secreto de acceso (denominado “PIN”), que consta de tres dígitos. Cuando el mismo está activado, el artefacto le solicitará que dé entrada al “PIN”, para acceder a las funciones que permiten modificar el funcionamiento y realizar los ajustes y las programaciones. ¡Cuidado! Anote el “PIN”, en el espacio al efecto, en el recuadro de la pág. 32.38 - ESPAÑOL

Permite ajustar 4 programas diferentes; a saber: “Reducido”, “Cíclico”, “Progr_1” (se puede personalizar) y “Progr_2” (se puede personalizar).

• REDUCIDO. Permite ejecutar un encendido y un apagado por día.

• CÍCLICO. Permite ajustar un período de encendidos y otro de apagados, que se repiten sin solución de continuidad. Por ejemplo, al ajustar “On hh mm 1.15” y “Off hh mm 1.30”, el contacto repetirá sin cesar la secuencia “contacto ON por 1 hora y 15 minutos - contacto OFF por 1 hora y 30 minutos”.

tintos de encendido y apagado para cada uno de los días de la semana, con un máximo de 35 mandos ejecutados por día. Para confirmar, emplee “ok” (tecla D) = el cursor de desplaza por el menú, con el objeto de ajustar el programa en “Modifica”, “Copiar” y “Cambiar nombre”. - Modifica. Permite ajustar o modificar el programa de encendido y de apaga

do. De ser preciso, ejecuta una copia del programa de cualquier otro día. - Copiar. Permite copiar el programa 1, que el usuario ya ha configurado, en el programa 2, a configurar. - Cambiar nombre. Permite ponerle nombre al programa ajustado, o cambiarle de nombre.

8. PROCEDIMIENTO DE PUESTA A CERO.

• Pulse al mismo tiempo las cuatro teclas (tecla A, tecla B, tecla C, tecla D).

• confirme mediante “Sí” (tecla D). Se restauran las condiciones anteriores al encendido. Todos los parámetros se ponen en cero.

9. CARACTERÍSTICAS PRINCIPALES.

• Alimentación: 120-230 V~ 50-60 Hz

• Absorción típica: 1 VA

• Mandos frontales: “Esc”, “” “”, “Set”/“ok”

• Reserva de carga para el reloj: cerca de 10 días, con la batería tipo CR2032

• Salida: mediante relé por contacto de intercambio 8 A 230 V~

• Cargas eléctricas que se pueden gobernar: - cargas puramente resistivas : 8 A - lámparas incandescentes

- transformadores de núcleo magnético, para lámparas incandescen

tes de muy baja tensión (por ejemplo: lámparas halógenas) : 800 W

• No es idóneo para gobernar directamente lámparas fluorescentes.

• Display con iluminación temporizada, que se acciona pulsando uno de los cuatro botones

• instrucciones en 5 idiomas (italiano, inglés, francés, español y alemán)

• puesta a cero del dispositivo

• Error del reloj: < 1 s al día

• Número de mandos ejecutados: 35 al día como máximo (con un máximo de 245 mandos ejecutados por semana)

• Intervalo mínimo entre cada operación ejecutada: 1 minuto

• Programas: - 2 programas, que el usuario puede configurar completamente (diarios/semanales) - 1 programa breve (1 mando ejecutado por día) y 1 programa cíclico (un periodo de encendido y otro de apagado que se repiten sin solución de continuidad)

• Función para bloquear el teclado: permite ajustar una contraseña, mediante un “PIN”, que consta de tres dígitos, para impedir el acceso a las funciones del artefacto y proteger los datos ajusta

dos y la programación del mismo.

• Número de ciclos manuales: 3.000

• Número de ciclos automáticos: 100.000

• Tipo de abertura de los contactos: microdesconexión

• Instalación en cajas de 46 mm de profundidad mínima

• Situación de contaminación: normal

• Grado de protección: IP40

• Artefactos de clase II:

• Temperatura de funcionamiento: 0 °C +40 °C

• Temperatura ambiente durante el transporte: -25 °C +60 °C

• Se puede realizar el bloqueo antiextracción mediante el tornillo que viene de serie.

10. REGLAS DE INSTALACIÓN.

La instalación debe ser realizada por personal cualificado cumplien- do con las disposiciones en vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.
