Type de produit	Interrupteur programmable (horloge programmateur électronique)
Marque	Vimar
Modèle	19448
Dimensions (modules)	2 modules (environ 36 mm de large)
Alimentation	120-230 V~ ±10 %, 50-60 Hz
Consommation électrique	Max 1 W
Type de sortie	Relais inverseur 8 A / 230 V~
Charges commandables (résistives)	Jusqu'à 8 A
Charges commandables (lampes incandescence)	Jusqu'à 800 W
Réserve de marche (horloge)	Environ 20 jours (batterie lithium rechargeable)
Précision de l'horloge	< 1 s par jour
Nombre de programmes	4 (Réduit, Cyclique, Progr_1, Progr_2)
Opérations max par jour	35
Intervalle minimum entre opérations	1 minute
Langues d'affichage	Italien, Anglais, Français, Espagnol, Allemand
Protection par mot de passe	Oui (PIN à 3 chiffres)
Cycles manuels	3 000
Cycles automatiques	100 000
Indice de protection	IP40
Classe électrique	Classe II
Température de fonctionnement	0 °C à +40 °C
Type d'action	1 BU (microdéconnexion)

FOIRE AUX QUESTIONS - 19448 Vimar

Comment régler l'heure et la date sur le Vimar 19448 ?

Appuyez sur la touche D (Menu) pour accéder au menu. Utilisez les touches ▼ et ▲ pour sélectionner 'Paramètres', validez avec OK. Choisissez 'Horloge' et réglez la date et l'heure avec les touches fléchées. Validez avec OK.

Comment programmer un allumage et une extinction automatiques ?

Dans le menu 'Programmation', sélectionnez l'un des quatre programmes : Réduit (1 cycle par jour), Cyclique (périodes répétées), Progr_1 ou Progr_2 (personnalisables). Réglez les heures d'allumage (On) et d'extinction (Off) pour chaque jour souhaité. Validez avec OK.

Comment passer en mode manuel pour allumer/éteindre directement ?

Depuis l'écran principal, appuyez sur la touche B (▼) ou C (▲) pour activer ou désactiver manuellement la charge. Vous pouvez aussi aller dans le menu 'Fonctionnement' et choisir 'Manuel'.

Comment changer la langue d'affichage ?

Allez dans 'Paramètres' > 'Langue'. Choisissez parmi Italiano, English, Français, Español ou Deutsch. Validez avec OK.

Comment réinitialiser l'appareil aux réglages d'usine ?

Maintenez enfoncées simultanément les quatre touches (A, B, C, D). Un message de confirmation apparaît ; appuyez sur la touche D (Oui) pour valider la réinitialisation.

Comment protéger l'appareil avec un mot de passe ?

Dans 'Paramètres' > 'Mot de passe', activez la fonction et saisissez un code PIN à 3 chiffres. Notez-le à la page 16 de la notice. Ce PIN sera demandé pour modifier les réglages.

Que faire si l'appareil ne répond plus ?

Essayez une réinitialisation en appuyant sur les quatre touches simultanément. Si le problème persiste, coupez l'alimentation pendant quelques minutes puis remettez-la.

Puis-je copier un programme d'un jour à un autre ?

Oui, dans 'Programmation', sélectionnez 'Progr_1' ou 'Progr_2', puis 'Modifier'. Utilisez l'option 'Copier' pour dupliquer le programme d'un autre jour.

Quelle est la puissance maximale que peut commander l'appareil ?

Pour des charges résistives, 8 A (environ 1840 W sous 230 V). Pour des lampes à incandescence, 800 W maximum. N'utilisez pas pour commander directement des lampes fluorescentes.

Comment régler le contraste de l'affichage ?

Allez dans 'Paramètres' > 'Display'. Vous pouvez y ajuster le contraste et choisir le type d'icône pour l'état du relais.

MODE D'EMPLOI 19448 Vimar

Inter horaire programmable électronique

Interhoraires programmables électroniques 17

Espace réservé pour noter les trois chiffres de votre numéro d'identification personnel (PIN) de l'éventuel mot de passe de protection.

(voir "Mot de passe", p. 21)

TABLES Des matieres

1. Description 18
2. Domaine d'application.... 18
3. Vue frontale, vue commandes et display 19
4. Connexions... 20
5. Utilisation de l'interhorloge programmable électronique

5.1. Fonctionnement 21 5.2. Paramètres 21 5.3. Programmation 22

1. Procédure de réinitialisation 22
2. Caractéristiques techniques 22
3. Règles d'installation 23
4. Conformité aux Normes 23

1. Description.

Horloge programmateur électronique journalière/hebdomadaire à 1 canal, 1 sortie par relais avec contacts inverseur 8 A 230 V~, alimentation 120-230 V~ 50-60 Hz - 2 modules.

2. Domaine d'application

Appareil avec insertion et désinsertion automatique, à horaires pré-définis avec cycle quotidien/hebdomadaire, de charges électriques; particulièrement utile pour les installations de chauffage et de climatisation, d'irrigation, d'éclairage intérieur et extérieur, etc.

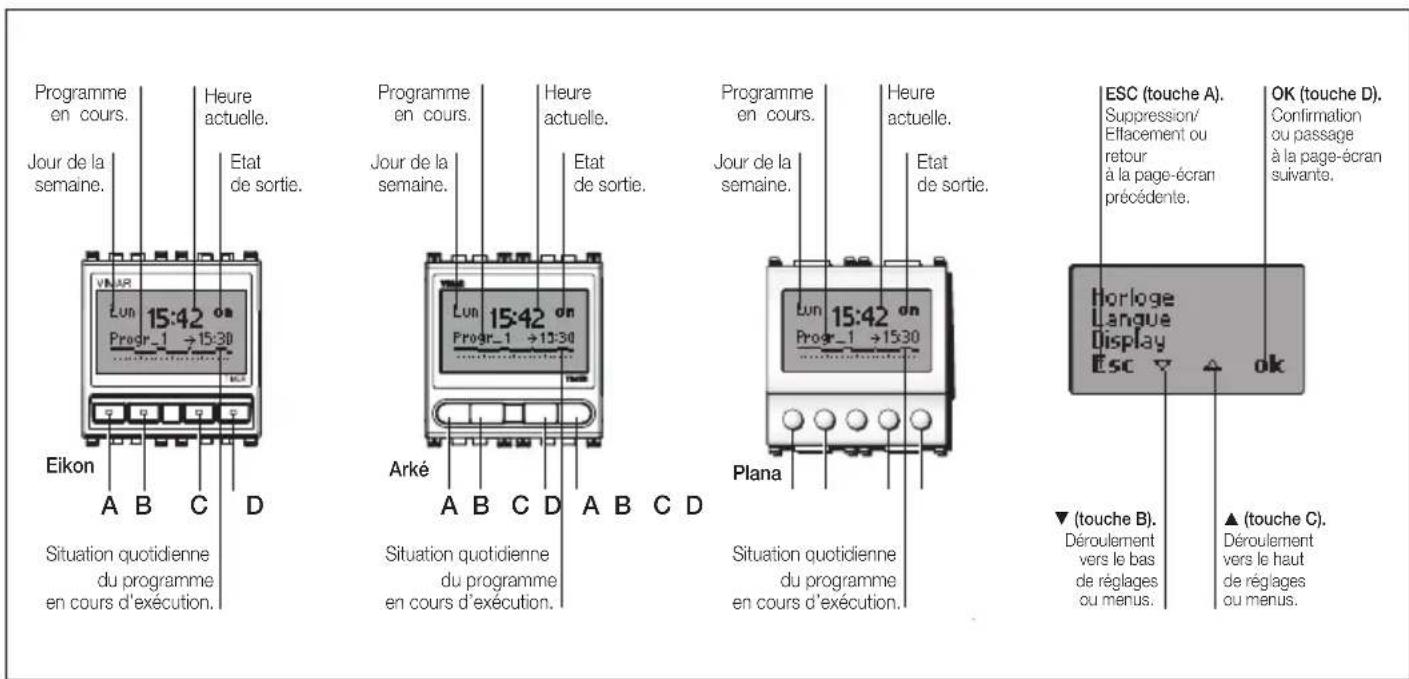

3. VUE frontale, VUE commandes et display.

Programme en cours. Jour de la semaine. Eikon A B C D Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →15:30 Arké Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →13:30 Plana Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. ESC (touche A). Suppression/ Effacement ou retour à la page-écran précédente. Horloge Langue Display Esc ▼ ok ▼ (touche B). Déroulement vers le bas de réglages ou menus. OK (touche D). Confirmation ou passage à la page-écran suivante. ▲ (touche C). Déroulement vers le haut de réglages ou menus.

1. CONNEXIONS (exemple).

U1 120~230V~ L N

VIMAR

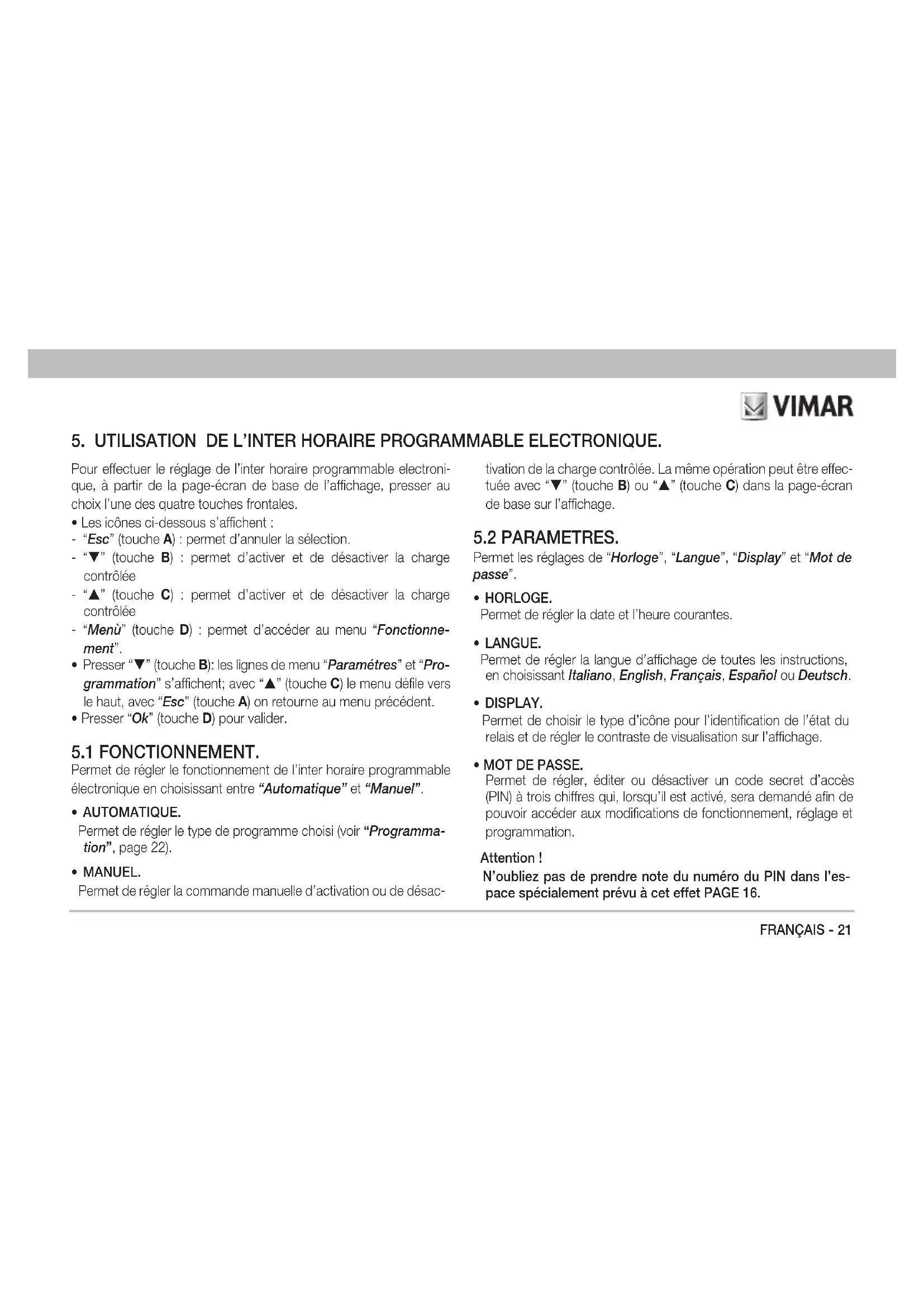

5. Utilisation de l'inter horaire programmable electronique.

Pour effectuer le réglage de l'inter horaire programmable électronique, à partir de la page-écran de base de l'affichage, presser au choix l'une des quatre touches frontales.

• Les icônes ci-dessous s'affichent :
• "Esc" (touche A) : permet d'annuler la sélection.
• "▼" (touche B) : permet d'activer et de désactiver la charge contrôlée
• “▲” (touche C) : permet d'activer et de désactiver la charge contrôlée
• "Menu" (touche D) : permet d'accéder au menu "Fonctionnement".
• Presser “▼” (touche B) : les lignes de menu “Paramètres” et “Programmation” s'affichent ; avec “▲” (touche C) le menu défile vers le haut, avec “Esc” (touche A) on retourne au menu précédent.
• Presser "Ok" (touche D) pour valider.

5.1 Fonctionnement.

Permet de régler le fonctionnement de l'inter horaire programmable électronique en choisissant entre "Automatique" et "Manuel".

Permet de régler le type de programme choisi (voir "Programmation", page 22).

Permet de régler la commande manuelle d'activation ou de désactivation

dération de la charge contrôlée. La même opération peut être effectuée avec “▼” (touche B) ou “▲” (touche C) dans la page-écran de base sur l'affichage.

5.2 PARAMETRES.

Permet les réglages de "Horloge", "Langue", "Display" et "Mot de passe".

• HORLOGE. Permet de régler la date et l'heure courantes.

• LANGUE.

Permet de régler la langue d'affichage de toutes les instructions, en choisissant Italiano, English, Français, Español ou Deutsch.

- DISPLAY.

Permet de choisir le type d'icône pour l'identification de l'état du relais et de régler le contraste de visualisation sur l'affichage.

• MOT DE PASSE.

Permet de régler, éditer ou désactiver un code secret d'accès (PIN) à trois chiffres qui, lorsqu'il est activé, sera demandé afin de pouvoir accéder aux modifications de fonctionnement, réglage et programmation.

Attention!

N'oubliez pas de prendre note du numéro du PIN dans l'espace spécialement prévu à cet effet PAGE 16.

5.3 Programmation

Permet le réglage de 4 programmes différents : "Réduit", "Cyclique", "Progr_1" (personnalisable) et "Progr_2" (personnalisable).

- REDUIT.

Permet un allumage et une extinction par jour.

- CYCLIQUE.

Permet de régler une période d'allumage et une période d'extinction se répétant continuellement.

Par exemple, en réglant "On hh mm 1.15" et "Off hh mm 1.30", le contact répétera constamment en séquence "contact ON pendant 1 heure et 15 minutes – contact OFF pendant 1 heure et 30 minutes".

• PROGR_1 et PROGR_2.

Programmes personnalisés. Ils permettent le réglage de 2 programmes différents d'allumage et d'extinction pour chaque jour de la semaine, avec un maximum de 35 opérations par jour.

Validation "ok" (touche D) = menu déroulant avec réglages "Modifier", "Copier" et "Redésigner".

- Modifier.

Permet de régler ou de modifier le programme d'allumage et d'extinction, en effectuant le cas échéant une copie du programme d'un autre jour, quel qu'il soit.

- Copier.

Permet de copier le premier programme, déjà configuré par l'usager, dans le second programme à configurer.

- Redésigner

Permet de donner un nom ou de renommer le programme réglé.

6. Procedure de reinitialisation.

• Presser en même temps les quatre touches (touche A, touche B, touche C, touche D)
• Valider avec "Oui" (touche D).

Les conditions du premier allumage sont rétablies ; tous les paramètres sont réinitialisés.

7. Caractéristiques techniques.

• Alimentation : 120-230 V\~ ± 10% 50-60 Hz - Absorption max : 1 W - Commandes frontales : "Esc", "▲", "▼", "Set"/"ok" - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Sortie : relais inverseur 8 A 230 V\~ - charges commandables :

• charges purement résistives : 8 A
• lampes à incandescence : 800 W
• transformateurs à noyau magnétique pour lampes à incandescence à très faible tension (par exemple, lampes halogènes) : 800 W

• Non adapté à la commande directe de lampes fluorescentes
• Visuel à éclairage par l'arrière temporisé, que vous activez en appuyant sur l'un des quatre poussoirs
• Instructions en 5 langues (italien, anglais, français, espagnol, allemand) • Réinitialisation du dispositif
• Précision horloge : < 1 s par jour
• Nombre d'opérations : max. 35 par jour (pour un max. de 245 opérations par semaine)
• Intervalle minimum de chaque intervention : 1 minute
• Programmes :
• 2 programmes complètement configurables par l'utilisateur (quotidiens/hebdomadaires)
• 1 programme réduit (1 opération par jour) et 1 programme cyclique (une période d'allumage et une période d'extinction se répétant continuellement)
• Fonction de blocage du clavier : possibilité d'installer un mot de passe avec PIN à 3 chiffres pour bloquer l'accès à toutes les fonctions de l'appareil et en protéger les données saisies et la programmation.
• Nombre de cycles manuels : 3.000
• Nombre de cycles automatiques : 100.000
• Type d'ouverture des contacts : microdéconnexion
• Type d'action: 1BU
• Indice de tracking: PTI175 • Degré de pollution : 2 (normal) • Degré de protection : IP40
• Appareil de classe II :
• Température de fonctionnement : T40 (0 °C +40 °C) • Température ambiante pendant le transport : -25 °C +60 °C
• Impulsion de tension: 4.000 V
• Classe et structure du logiciel: A

8. REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
