Produkttyp	Programmierbarer Schalter (elektronische Zeitschaltuhr)
Marke	Vimar
Modell	19448
Abmessungen (Module)	2 Module (ca. 36 mm breit)
Stromversorgung	120-230 V~ ±10 %, 50-60 Hz
Leistungsaufnahme	Max. 1 W
Ausgangstyp	Wechselrelais 8 A / 230 V~
Schaltbare Lasten (ohmsch)	Bis 8 A
Schaltbare Lasten (Glühlampen)	Bis 800 W
Gangreserve (Uhr)	Ca. 20 Tage (wiederaufladbarer Lithium-Akku)
Uhrengenauigkeit	< 1 s pro Tag
Anzahl Programme	4 (Reduziert, Zyklisch, Progr_1, Progr_2)
Max. Schaltvorgänge pro Tag	35
Mindestintervall zwischen Schaltvorgängen	1 Minute
Anzeigesprachen	Italienisch, Englisch, Französisch, Spanisch, Deutsch
Passwortschutz	Ja (3-stellige PIN)
Manuelle Zyklen	3 000
Automatische Zyklen	100 000
Schutzart	IP40
Elektrische Klasse	Klasse II
Betriebstemperatur	0 °C bis +40 °C
Aktionsart	1 BU (Mikrotrennung)

Häufig gestellte Fragen - 19448 Vimar

Wie stelle ich Uhrzeit und Datum am Vimar 19448 ein?

Drücken Sie die Taste D (Menü), um das Menü aufzurufen. Verwenden Sie die Tasten ▼ und ▲, um 'Einstellungen' auszuwählen, bestätigen Sie mit OK. Wählen Sie 'Uhr' und stellen Sie Datum und Uhrzeit mit den Pfeiltasten ein. Bestätigen Sie mit OK.

Wie programmiere ich ein automatisches Ein- und Ausschalten?

Wählen Sie im Menü 'Programmierung' eines der vier Programme aus: Reduziert (1 Zyklus pro Tag), Zyklisch (wiederholte Zeiträume), Progr_1 oder Progr_2 (anpassbar). Stellen Sie die Einschaltzeit (On) und Ausschaltzeit (Off) für jeden gewünschten Tag ein. Bestätigen Sie mit OK.

Wie schalte ich in den manuellen Modus, um direkt ein- und auszuschalten?

Drücken Sie auf dem Hauptbildschirm die Taste B (▼) oder C (▲), um die Last manuell ein- oder auszuschalten. Sie können auch ins Menü 'Betrieb' gehen und 'Manuell' wählen.

Wie ändere ich die Anzeigesprache?

Gehen Sie zu 'Einstellungen' > 'Sprache'. Wählen Sie zwischen Italiano, English, Français, Español oder Deutsch. Bestätigen Sie mit OK.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie gleichzeitig die vier Tasten (A, B, C, D) gedrückt. Es erscheint eine Bestätigungsmeldung; drücken Sie die Taste D (Ja), um den Reset zu bestätigen.

Wie schütze ich das Gerät mit einem Passwort?

Gehen Sie zu 'Einstellungen' > 'Passwort', aktivieren Sie die Funktion und geben Sie eine 3-stellige PIN ein. Notieren Sie diese auf Seite 16 der Anleitung. Diese PIN wird bei Änderungen der Einstellungen abgefragt.

Was tun, wenn das Gerät nicht mehr reagiert?

Versuchen Sie einen Reset, indem Sie gleichzeitig die vier Tasten drücken. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für einige Minuten vom Stromnetz und schließen Sie es wieder an.

Kann ich ein Programm von einem Tag auf einen anderen kopieren?

Ja, wählen Sie in der 'Programmierung' 'Progr_1' oder 'Progr_2', dann 'Bearbeiten'. Nutzen Sie die Option 'Kopieren', um das Programm eines anderen Tages zu duplizieren.

Was ist die maximale Leistung, die das Gerät schalten kann?

Für ohmsche Lasten: 8 A (ca. 1840 W bei 230 V). Für Glühlampen: max. 800 W. Nicht zur direkten Steuerung von Leuchtstofflampen verwenden.

Wie stelle ich den Kontrast des Displays ein?

Gehen Sie zu 'Einstellungen' > 'Display'. Dort können Sie den Kontrast einstellen und das Icon für den Relaisstatus auswählen.

BEDIENUNGSANLEITUNG 19448 Vimar

Programmierbare Zeitschaltuhr

Programmierbare Zeitschaltuhr 25

ESPAÑOL

Raum für die Eintragung der drei PIN-Ziffern des eventuellen Passwortes.

(siehe "Passwort", Seite 29)

VIMAR

INHALT

1. Beschreibung 26
2. Anwendungsbereich 26
3. Vorderansicht, Tasten und Display.... 27
4. Anschlüsse 28
5. Verwendung des elektronischen Timers
   5.1.Betrieb 29
   5.2. Einstellungen.... 29
   5.3. Programmierung 30
6. Rücksetzverfahren.... 30
7. Wesentliche Daten 30
8. Anweisungen für die Installation 31
9. Entsprechung zu den Normen.... 31

VIMAR

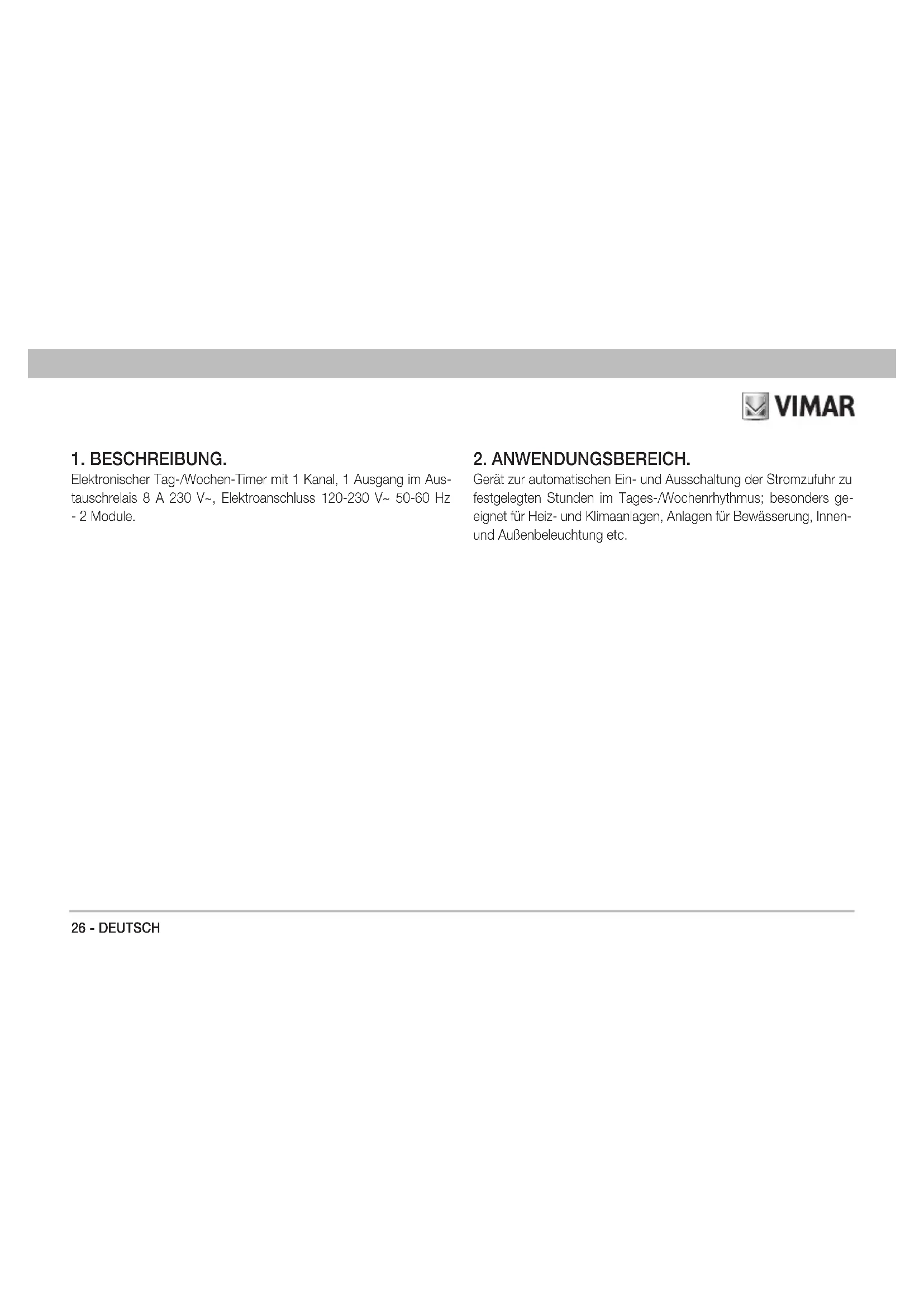

1. BESCHREIBUNG.

Elektronischer Tag-/Wochen-Timer mit 1 Kanal, 1 Ausgang im Austauschrelais 8 A 230 V\~, Elektroanschluss 120-230 V\~ 50-60 Hz - 2 Module.

2. ANWENDUNGSBEREICH.

Gerät zur automatischen Ein- und Ausschaltung der Stromzufuhr zu festgelegten Stunden im Tages-/Wochenrhythmus; besonders geeignet für Heiz- und Klimaanlagen, Anlagen für Bewässerung, Innen- und Außenbeleuchtung etc.

VIMAR

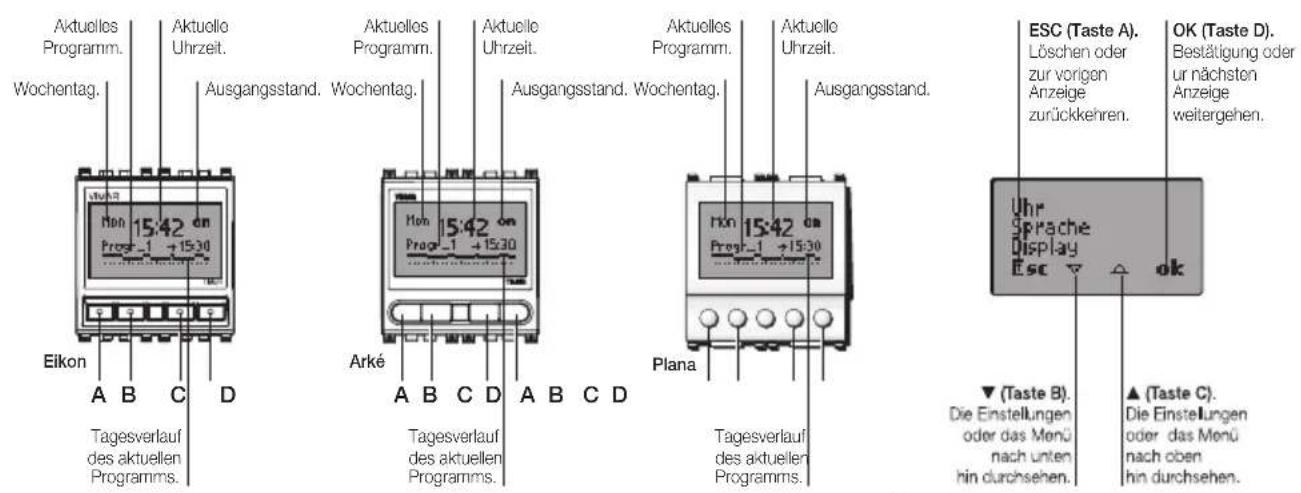

3. VORDERANSICHT, TASTEN UND DISPLAY.

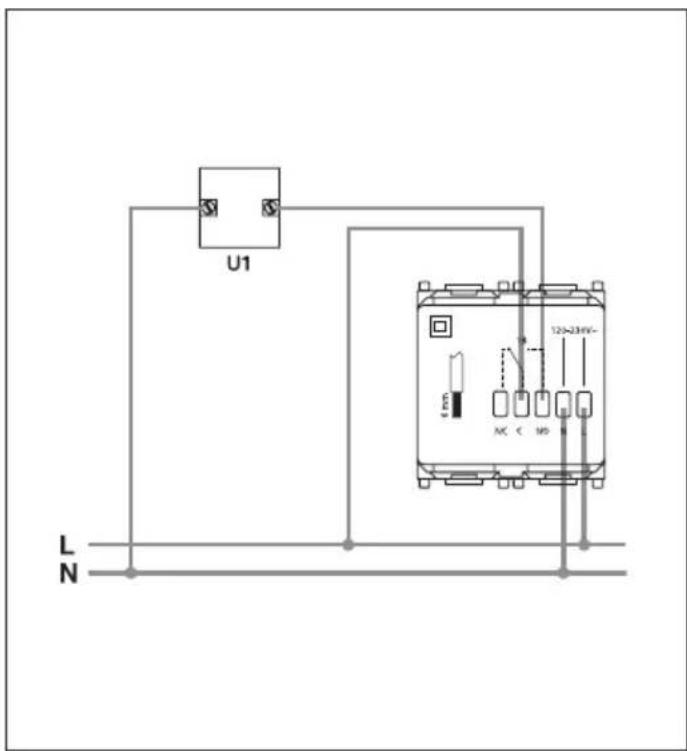

4. ANSCHLÜSSE (Beispiel).

U1 120~23HV~ L N

VIMAR

VIMAR

5. VERWENDUNG DES ELEKTRONISCHEN TIMERS.

Zur Einstellung des elektronischen Timers von der Basisanzeige des Displays aus eine beliebige der vier Tasten der Vorderseite drücken.

• Es erscheinen die Ikonen:
• "Esc" (Taste A): um abzubrechen.
• "▼" (Taste B): zur Ein- und Ausschaltung der Stromzufuhr-Steuierung.
• "▲" (Taste C): zur Ein- und Ausschaltung der Stromzufuhr-Steuierung.
• "Menù" (Taste D): ermöglicht den Zugriff zum Menü "Betrieb".
• “▼” (Taste B) drücken: Es erscheinen die Menüanzeigen “Einstellungen” und “Programmierung”; mit “▲” (Taste C) das Menü nach oben durchsehen, mit “Esc” (Taste A) zum vorhergehenden Menü zurückkehren.
• Zur Bestätigung "Ok" (Taste D) drücken.

5.1 BETRIEB.

Für die Einstellung des elektronischen Timers steht "Automatisch" oder "Manuell" zur Wahl.
• AUTOMATISCH.

Um die Art des gewählten Programms einzustellen - Programmierung (s. Seite 30).

• MANUELL.

Um die Ein- oder Ausschaltung der Stromzufuhr-Steuerung manuell

durchzuführen. Derselbe Schritt kann auch durch Drücken von "▼" (Taste B) oder "▲" (Taste C) auf der Basisanzeige des Displays erfolgen.

5.2 EINSTELLUNGEN.

Um "Uhr", "Sprache", "Display" und "Passwort" einzustellen.

• UHR.
Um den aktuellen Tag und die aktuelle Uhrzeit zu regeln.

- SPRACHE.

Um die Sprache einzustellen, in der alle Anweisungen erscheinen, wobei Italiano, English, Français, Español und Deutsch zur Wahl stehen.

- DISPLAY.

Um die Ikone zur Kennzeichnung des Relaisstandes und zur Regelung der Display-Bildschärfe zu wählen.

- PASSWORT.

Um einen Zugriffscode (PIN) mit drei Ziffern einzuspeichern, zu ändern oder zu deaktivieren; wenn er aktiviert ist, wird bei Zugriff zu den Änderungen des Betriebs, der Einstellung und der Programmierung seine Eingabe gefordert.

Achtung!

Vergessen Sie nicht, die PIN-Nummer im dafür vorgesehenen Raum auf Seite 24 einzutragen.

VIMAR

5.3 PROGRAMMIERUNG.

Um 4 verschiedene Programme zu wählen: "Einfach", "Zyclisch",

"Progr_1" (individuell einstellbar) und "Progr_2" (individuell einstellbar).

• EINFACH.

Eine Einschaltung und eine Ausschaltung pro Tag.

• ZYCLISCH.

Zum Beispiel: Bei Einstellung "On hh mm 1.15" und "Off hh mm 1.30" wiederholt sich kontinuierlich die Folge "Kontakt ON für die Dauer von 1 Stunde und 15 Minuten - Kontakt OFF für die Dauer von 1 Stunde und 30 Minuten".

• PROGR_1 UND PROGR_2.

Individuelle Programme: um 2 verschiedene Programme der Ein- und Ausschaltung für jeden einzelnen Tag der Woche, bei maximal 35 Schaltvorgängen einzustellen.

Bestätigung "ok" (Taste D) = Durchlaufmenü mit Einstellungen "Änderung", "Kopie" und "Umbenennen".

- Änderung.

Um das Programm der Ein- und Ausschaltung einzustellen oder zu ändern und dabei gegebenenfalls das Programm eines beliebigen anderen Tages zu kopieren.

- Kopie.

Zum Kopieren des ersten, vom Benutzer bereits konfigurierten

Programms auf das zweite Programm, das konfiguriert werden soll.

- Umbenennen.

Um das eingestellte Programm zu benennen oder neu zu benennen.

6. RÜCKSETZVERFAHREN.

- Gleichzeitig die vier Tasten drücken (Taste A, Taste B, Taste C, Taste D)

- Mit "Ja" (Taste D) bestätigen.

Wiederherstellung des Zustands, der vor der ersten Einschaltung vorlag; alle Parameter werden rückgesetzt.

7. WESENTLICHE DATEN.

• Elektroanschluss: 120-230 V\~ ± 10% 50-60 Hz

- Absorption max: 1 W

- Tasten der Vorderseite: "Esc", "▲", "▼", "Set"/"ok"

- Betriebsreserve für die Uhr: ca. 20 Tage durch aufladbare Lithiumpufferbatterien

• Ausgang: Austauschrelais 8 A 230 V\~

• Steuerbare Belastungen:

- reine Widerstandslast - : 8 A

- Glühlampen ⚙ : 800 W

- Magnetkerntransformatoren für Glühlampen mit niedrigster Spannung (z.B. Halogenlampen) : 800 W

- Nicht geeignet für die direkte Steuerung von Leuchtstofflampen

- Display mit zeitlich gesteuerter Hintergrundbeleuchtung, die durch

VIMAR

Betätigung einer der vier Tasten aktiviert wird

• Anweisungen in 5 Sprachen (Italienisch, Englisch, Französisch, Spanisch, Deutsch)
  • Zurücksetzen der Vorrichtung
• Fehlleistung der Uhr: ≤ ±1 s pro Tag
• Anzahl der Schaltvorgänge: maximal 35 pro Tag (maximal 245 Schaltvorgänge in der Woche)
• Mindestintervall zwischen den Schaltvorgängen: 1 Minute
• Programme:
• 2 Programme, die ganz von Seiten des Benutzers konfigurierbar sind (Tages-/Wochenprogramm)
• 1 reduziertes Programm (1 Schaltvorgang pro Tag) und 1 zyklisches Programm (eine kontinuierliche Folge von Ein- und Ausschaltperioden)
• Tastenblockierung: Es kann ein Passwort mit PIN aus 3 Ziffern eingegeben werden, um den Zugang zu allen Funktionen des Gerätes zu blockieren und die eingestellten Daten und Programmspeicherungen zu schützen.
  • Anzahl der manuellen Zyklen: 3.000
  • Anzahl der automatischen Zyklen: 100.000
  • Art der Kontaktöffnung: Mikrotrennung
  • Wirkungsweise: 1BU
• Trackinganzeige: PTI175
  • Verschmutzungsgrad: 2 (normal)
  • Schutzstufe: IP40
• Geräte der Klasse II:

• Betriebstemperatur: T40 (0 °C +40 °C)
- Raumtemperatur während des Transports: -25 °C +60 °C
- Spannungsimpuls: 4.000 V
- Softwareklasse-und-Struktur: A

8. ANWEISUNGEN FÜR DIE INSTALLATION.

Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.

9. ENTSPRECHUNG ZU DEN NORMEN.

Richtlinie BT. Richtlinie EMC. Normen EN 60730-1, EN 60730-2-7. REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.
