14.1504 - Thermomètre pour aliments TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermo-sonde radio-pilotée de cuisson et pour griller
Marque	TFA
Modèle	14.1504
Catégorie	Thermomètre pour aliments
Dimensions du récepteur	60 x 21 (28) x 105 mm
Poids du récepteur	67 g
Dimensions de l'émetteur	63 x 23 x 85 mm
Poids de l'émetteur	60 g
Alimentation	4 piles AAA 1,5 V (2 pour le récepteur, 2 pour l'émetteur)
Plage de mesure	0 °C à +300 °C (32 °F à 572 °F)
Résolution	1 °C / 1 °F
Portée maximale	Environ 40 m en champ libre
Longueur du câble de la sonde	Environ 80 cm
Résistance thermique de la sonde	Jusqu'à 300 °C
Fonctions	Minuteur, chronomètre, alarme, pré-programmations pour viandes
Sécurité	Sonde résistante à la chaleur, ne pas immerger, ne pas utiliser au micro-ondes
Entretien	Nettoyage avec un chiffon doux humide, pas de solvants
Pièces détachées disponibles	Sonde (réf. 30.3517), Émetteur (réf. 30.3201)
Conformité	Normes UE (WEEE, R&TTE)
Garantie	Garantie légale de conformité
Fabricant	TFA Dostmann

FOIRE AUX QUESTIONS - 14.1504 TFA

Comment installer les piles ?

Ouvrez le compartiment à piles au dos du récepteur et de l'émetteur. Insérez d'abord deux piles AAA 1,5 V dans le récepteur en respectant la polarité, puis deux piles AAA dans l'émetteur. Allumez d'abord le récepteur, puis l'émetteur. Refermez les compartiments.

Comment régler la température cible ?

En mode de réglage de la température, maintenez la touche MODE enfoncée. Utilisez la touche MEAT/UP pour choisir la viande et TASTE/DOWN pour le niveau de cuisson. Pour un réglage manuel, maintenez MODE enfoncé et utilisez les touches haut/bas pour définir la température souhaitée.

Que faire si la réception est perdue ?

Si le symbole de réception radio disparaît et que '--- °C' s'affiche, réduisez la distance entre l'émetteur et le récepteur ou éliminez les sources de parasitage. Vous pouvez aussi activer manuellement la recherche en maintenant la touche MIN du récepteur enfoncée puis la touche °C/°F de l'émetteur jusqu'à ce que la connexion soit rétablie.

Comment utiliser le minuteur ?

Appuyez sur MODE pour passer en mode chronomètre/minuteur. En mode minuteur, réglez les heures avec HR et les minutes avec MIN. Appuyez sur START/STOP pour démarrer le décompte. Une fois le temps écoulé, l'alarme retentit pendant 30 secondes. Appuyez sur une touche pour l'arrêter.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et humide pour nettoyer le récepteur, l'émetteur et la sonde. N'utilisez pas de solvants ni de produits abrasifs. Protégez les appareils de l'humidité. Si de l'eau ou de la vapeur pénètre dans la prise de la sonde, essuyez-la avant de la brancher. Ne passez pas au lave-vaisselle.

Puis-je utiliser la sonde dans un micro-ondes ?

Non, n'utilisez jamais la sonde ou l'ensemble dans un four à micro-ondes. La sonde est conçue pour une utilisation dans un four traditionnel ou un grill, mais pas au micro-ondes.

Quelle est la portée maximale ?

La portée maximale est d'environ 40 mètres en champ libre. Les murs épais ou les parties métalliques peuvent réduire considérablement la portée. Si la connexion est perdue, rapprochez l'émetteur du récepteur.

Comment changer l'affichage en °C ou °F ?

Sur le récepteur, maintenez la touche HR enfoncée en mode de réglage de la température pour basculer entre °C et °F. Sur l'émetteur, utilisez la touche °C/°F au dos pour changer l'unité.

Que faire si l'écran clignote et une alarme retentit ?

Cela signifie que la température cible est atteinte. Appuyez sur une touche pour arrêter l'alarme. Le symbole d'avertissement continuera à clignoter jusqu'à ce que la température mesurée redescende sous la température réglée.

Comment remplacer la sonde ?

Débranchez l'ancienne sonde de la prise située sur le côté gauche de l'émetteur. Branchez la nouvelle sonde en insérant fermement le connecteur. Assurez-vous que le capuchon en caoutchouc est bien en place. La sonde de rechange porte la référence 30.3517.

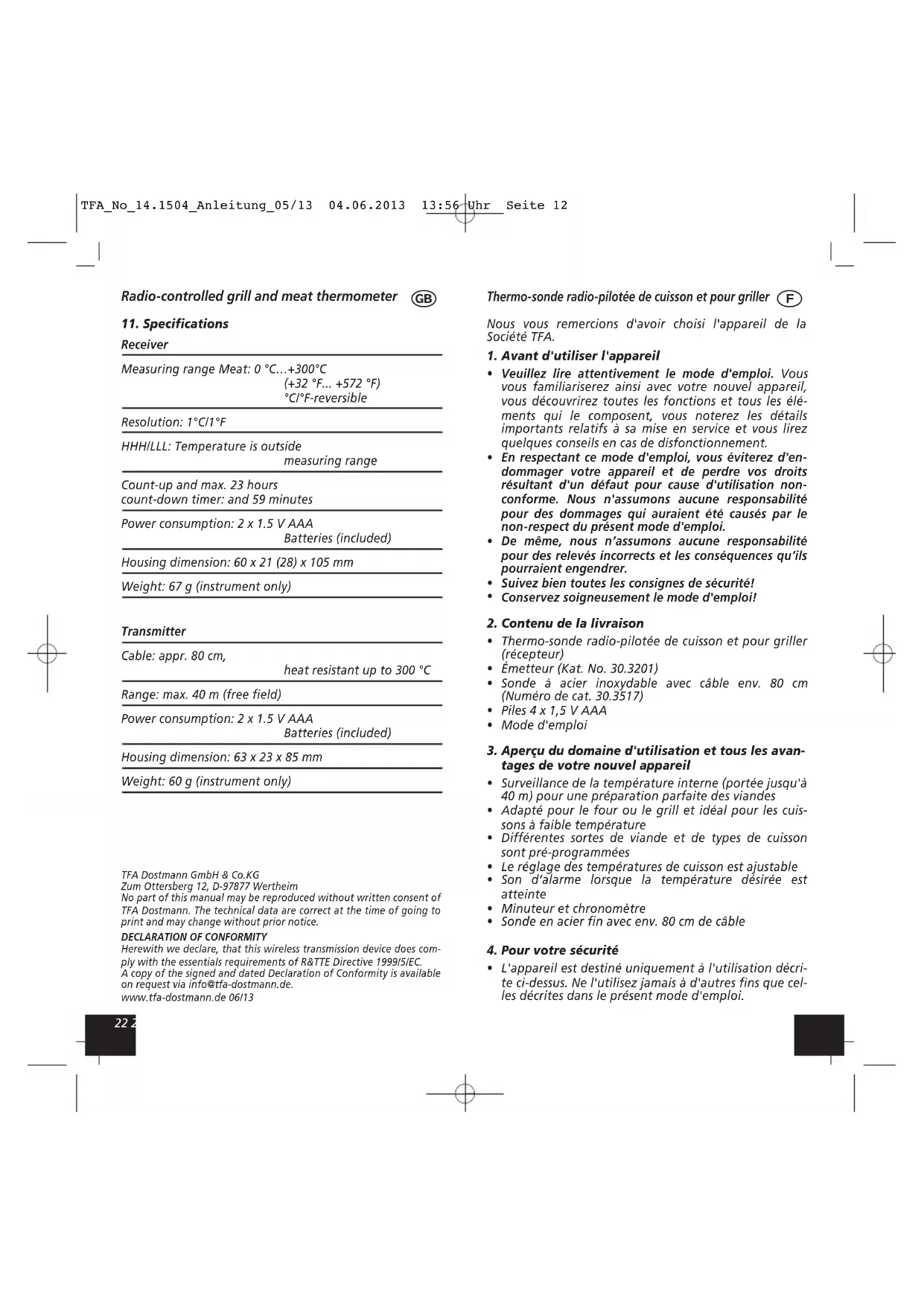

MODE D'EMPLOI 14.1504 TFA

Thermo-sonde radio-pilotée de cuisson et pour griller

Nous vous remercions d'avoir choisi l'appareil de la Société TFA.

1. Avant d'utiliser l'appareil

• Veuillez lire attentivement le mode d'emploi. Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dysfonctionnement.
• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits résultant d'un défaut pour cause d'utilisation non conforme. Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi.
• De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer.
• Suivez bien toutes les consignes de sécurité!
• Conservez soigneusement le mode d'emploi!

2. Contenu de la livraison

• Thermo-sonde radio-pilotée de cuisson et pour griller (récepteur) • Émetteur (Kat. No. 30.3201)
• Sonde à acier inoxydable avec câble env. 80 cm (Numéro de cat. 30.3517)
• Piles 4 x 1,5 V AAA
• Mode d'emploi

3. Aperçu du domaine d'utilisation et tous les avantages de votre nouvel appareil

• Surveillance de la température interne (portée jusqu'à 40 m) pour une préparation parfaite des viandes
• Adapté pour le four ou le grill et idéal pour les cuissons à faible température
• Différentes sortes de viande et de types de cuisson sont pré-programmées
• Le réglage des températures de cuisson est ajustable
• Son d'alarme lorsque la température désirée est atteinte • Minuteur et chronomètre
• Sonde en acier fin avec env. 80 cm de câble

4. Pour votre sécurité

- L'appareil est destiné uniquement à l'utilisation décrite ci-dessus. Ne l'utilisez jamais à d'autres fins que celles décrites dans le présent mode d'emploi.

Thermo-sonde radio-pilotée de cuisson et pour griller Ⓕ

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.
• Cet appareil ne convient ni à l'utilisation médicale, ni à l'information publique, il est destiné uniquement à un usage privé.

Attention! danger de blessure:

• Portez toujours des gants de protection contre les risques de brûlures, lorsque vous manipulez la sonde pendant ou après la cuisson.
• N'utilisez jamais l'appareil dans un four à microondes.
• Faites attention en utilisant la sonde.
• Gardez les appareils et les piles hors de la portée des enfants.
• Ne jetez jamais les piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risques d'explosion!
• Les piles contiennent des acides nocifs pour la santé. Une pile faible doit être remplacée le plus rapidement possible, afin d'éviter une fuite. N'utilisez jamais des piles anciennes avec des piles neuves simultanément ou bien encore des piles de types différents.
• Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

Conseils importants de sécurité du produit!

• Évitez d'exposer le récepteur et l'émetteur à des températures extrêmes, à des vibrations ou à des chocs. Seuls le palpeur et le câble sont résistants à une chaleur de 300 °C. Ne mettez jamais le palpeur directement sur le feu.
• N'immergez pas le palpeur et le câble dans l'eau. Sinon, l'humidité pourrait pénétrer dans le palpeur et causer une malfonction. Votre instrument ne peut pas être lavé au lave-vaisselle.
• Le récepteur n'est pas résistant aux éclaboussures d'eau. Ne pas utiliser sous la pluie.
• L'émetteur est résistant aux éclaboussures d'eau mais il n'est pas étanche. N'immergez pas l'émetteur dans l'eau.

5. Composants

5.1 Thermo-sonde radio-pilotée de cuisson et pour griller (récepteur) (Fig. 1)

A1: Écran

Type de viande

Température cible

Symbole de réception radio et la température mesurée actuelle

Touches

B1: Touche ON/OFF B2: Touche MODE B3: Touche HR B4: Touche TASTE/DOWN B5: Touche MEAT/UP B6: Touche MIN B7: Touche START/STOP

Boîtier

C1: Support

C2: Compartiment à piles

5.2 Émetteur (fig. 2)

D1: Écran

Température mesurée actuelle

Touches (vue de revers)

E1: Touche °C/°F

E2: Touche ON/OFF

Boîtier

F1: Compartiment à piles (vissé)

F2: Support pour support en métal

F3: Fiche de branchement pour sonde avec le capuchon en caoutchouc

Sonde

G1: Palpeur G2: Câble G3: Connecteur

6. Mise en service

• Retirez les supports au revers du récepteur et de l'émetteur.
• Retirez délicatement le capuchon en caoutchouc de l'ouverture pour le connecteur de branchement situé sur le côté gauche de l'émetteur. Insérez le connecteur de branchement du câble de la sonde dans la prise.

Thermo-sonde radio-pilotée de cuisson et pour griller Ⓕ

• Ouvrez le compartiment à piles sur le revers de l'émetteur avec un tournevis adapté. Ouvrez le compartiment à piles sur le revers du récepteur.
• Déposez les appareils sur une table. Évitez la proximité de sources de parasitage (appareils électroniques ou appareils radio).
• Afin d'assurer une transmission meilleure et plus rapide de la température mesurée, insérez d'abord deux piles AAA de 1,5 V dans le compartiment à piles du récepteur. Contrôlez la bonne polarité des piles avant de les insérer. Un signal sonore va se faire entendre et tous les segments LCD s'allument brièvement.
• Votre appareil est maintenant prêt à fonctionner.
• L'affichage de la température clignote et les calibrations préprogrammées apparaissent sur l'écran.
• Insérez immédiatement après deux piles 1,5 V AAA dans le compartiment à piles de l'émetteur. Contrôlez la bonne polarité des piles avant de les insérer. Tous les segments LCD s'allument brièvement.
• La température mesurée actuelle apparait sur l'écran de l'émetteur.
• L'émetteur transmet maintenant la température mesurée actuelle au récepteur.
• Après une réception réussie, un signal sonore retentit, le symbole de réception radio clignote et la température mesurée apparaît sur l'affichage du récepteur.
• L'émetteur transmet la température mesurée au récepteur toutes les 5 secondes.
• Refermez le compartiment à piles de l'émetteur et du récepteur.

6.1 Recherche de l'émetteur manuellement

• Si la réception n'est pas réussie ou lorsque le contact entre l'émetteur et le récepteur est perdu (portée avec champ libre 40 mètres au maximum, en cas de murs massifs, en particulier comportant des parties métalliques, la portée d'émission peut se réduire considérablement), un signal sonore retentit à intervalle régulier, le symbole de la réception radio disparaît et --- °C apparaît sur l'écran du récepteur.
• Vous pouvez activer manuellement la recherche de l'émetteur.
• Maintenez la touche MIN du récepteur appuyée en mode de réglage de la température.
• --- °C clignote sur l'écran du récepteur.
• Maintenez la touche °C/°F appuyée au revers de l'émetteur.
• Après une réception réussie, un signal sonore retentit, le symbole de réception clignote et la température mesurée apparaît sur l'écran du récepteur.

6.2 Récepteur

• Maintenez la touche HR appuyée dans le mode de réglage de la température, vous pouvez maintenant sélectionner la température en °C (Celsius) ou en °F (Fahrenheit).
• Maintenez la touche HR appuyée.
• Votre instrument est maintenant éteint.
• Pour le remettre en marche, maintenez la touche appuyée de nouveau.
• L'affichage de la température clignote.
• Attendez jusqu'à ce que le clignotement soit terminé (90 secondes) et que la température actuelle apparaisse sur l'écran ou bien démarrez la recherche de l'émetteur manuellement.

6.3 Émetteur

• En appuyant sur la touche °Cl°F au verso de l'émetteur, vous pouvez sélectionner la température en Celsius (°C) ou Fahrenheit (°F).
• Maintenez la touche appuyée au verso de l'émetteur.
• Votre instrument est maintenant éteint.
• Pour remettre en marche, maintenez la touche appuyée de nouveau.
• Si la sonde est toujours connectée, la température mesurée actuelle apparaît à l'écran.

Information importante:

Afin d'assurer une transmission meilleure et plus rapide de la température mesurée, allumez toujours le récepteur en premier et ensuite l'émetteur.

6.4 La mesure de la température interne

• Maintenez éventuellement la touche MODE appuyée en mode de réglage de la température.
• WELL DONE (par défaut) apparaît à l'écran.
• Appuyez sur la touche MEAT/UP pour choisir la sorte de viande (voir le tableau).
• Appuyez sur la touche TASTE/DOWN pour choisir le niveau de cuisson (voir le tableau).
• Maintenez la touche MODE appuyée pour régler une température spécifique.
• WELL DONE (par défaut) disparaît de l'écran.
• Appuyez sur la touche MEAT/UP ou TASTE/DOWN pour régler la température interne souhaitée. Maintenez la touche appuyée pour accéder au défilement rapide.

Thermo-sonde radio-pilotée de cuisson et pour griller Ⓕ

• Insérez la sonde au minimum à 2,5 cm de profondeur dans la partie la plus épaisse de la viande, pour les volailles entre la carcasse et la cuisse. La sonde ne doit pas être en contact avec les os ou avec le cartilage. Elle ne doit pas dépasser du morceau de viande. Placez la viande dans le four et réglez le four à la température voulue.
• Pour mesurer uniquement la température du four, placez la sonde dans le four.

6.5 Procédé de mesure

• Dirigez simplement le câble vers l'extérieur. Le câble s'adapte à la forme de l'étanchéité du four. ATTENTION aux châssis et aux charnières à arêtes vives!
• Placez l'émetteur avec la fixation du support à proximité du four (longueur du câble env. 80 cm) ou enlevez le support et placez l'appareil sur une surface plane.
• Le récepteur peut maintenant être utilisé dans une gamme allant jusqu'à 40 m.
• Lorsque la température du four est atteinte, trois signaux sonores se font entendre à chaque seconde.
• L'affichage de la température et le symbole d'avertissement △ clignotent sur l'écran du récepteur.
• Appuyez sur une touche de votre choix, pour éteindre l'alarme.
• L'affichage de la température et le symbole d'avertissement ⚠ continuent à clignoter.
• L'affichage de la température continue à clignoter jusqu'à ce que la température mesurée soit inférieure à la température réglée.
• Le symbole d'avertissement ⚠ disparaît.

Chronomètre

• Appuyez sur la touche MODE pour passer en mode timer-chronomètre.
• Le symbole du chronomètre (en haut à gauche de l'écran) et 0:00 apparaissent sur l'écran.
• Appuyez sur la touche START/STOP et le minuteur commence à compter.
• clignote.
• Appuyez sur la touche START/STOP pour arrêter le compteur et démarrer de nouveau.
• reste arrêté / clignote à l'écran.
• Maintenez la touche START/STOP appuyée, l'affichage est remis.
• disparaît de l'écran.

Minuteur digital

• Appuyez sur la touche HR pour régler les heures.
• Appuyez sur la touche MIN, pour régler les minutes.
• apparaît sur l'écran.
• Appuyez sur la touche START/STOP.
• clignote et le compteur démarre.
• Lors du réglage de plus d'une heure, seules les heures/les minutes apparaissent, autrement minutes/secondes.
• Appuyez sur la touche START/STOP pour arrêter le compteur (Arrêt à l'écran) et démarrer le compteur de nouveau (Allumé).
• Après l'écoulement du temps réglé, l'écran clignote et deux signaux sonores d'alarme courtes font entendre par seconde (pendant 30 secondes).
• et clignotent simultanément sur l'écran et les secondes commencent à être comptées de façon croissante.
• Appuyez sur une touche de votre choix, pour éteindre l'alarme.
• Appuyez sur la touche START/STOP pour arrêter le chronomètre.
• Maintenez la touche START/STOP appuyée, l'affichage est remis.

Récepteur:

• Pour utiliser le support de montage comme un collier de serrage (par exemple : pour une ceinture), insérez les accessoires de montage double face dans les rainures supérieures du récepteur.
• Pour utiliser le support de montage comme support, mettez les accessoires de montage à double face dans les cavités inclinées à faible pente. L'installation est réussie si vous entendez un clic.

Émetteur:

- Placez le support de montage pour la fixation du support en métal à l'appui de l'émetteur. L'installation est réussie si vous entendez un clic. Prenez votre support en métal et fixez les deux extrémités dans les trous prévus au centre de la console. Avec la plaque tournante, vous pouvez maintenant choisir si vous voulez utiliser le support comme un support de pose ou de suspension. L'installation est réussie si vous entendez un clic.

8. Entretien et maintenance

• Pour le nettoyage des appareils et de la sonde, utilisez un chiffon doux humide. N'utilisez pas de solvants ou d'agents abrasifs! Protégez-le contre l'humidité.
• Si de l'eau ou de la vapeur pénètre dans la prise, cela peut empêcher un bon contact avec la sonde. Essuyez la prise avec un chiffon avant de la brancher dans votre émetteur.
• Eteignez toujours les appareils après chaque utilisation.
• Enlevez les piles si vous n'utilisez pas vos appareils pendant une durée prolongée.
• Conservez vos appareils dans un endroit sec.

8.1 Remplacement des piles

• Si le symbole à piles apparaît sur l'écran du récepteur, remplacez les piles de l'émetteur (REMOTE) ou récepteur (MAIN).
• Attention: après le remplacement des piles, il faut rétablir le contact entre l'émetteur et le récepteur. Il faut donc toujours remplacer les piles dans les deux dispositifs ou activer manuellement la recherche de l'émetteur.

9. Dépannage

Problème Solution

Aucune indication → Allumez les appareils(uniquement le récepteur et l'émetteur)→ Contrôlez la bonne polarité des piles→ Changez les piles

Indication incorrecte → Changez les piles→ Contrôlez le contact avec le connecteur de branchement, la sécher si nécessaire

L'écran clignote et un → Réduisez la distance entre signal sonore se fait l'émetteur et le récepteur entendre (40 m au maximum)

→ Contact entre l'émetteur → Éliminez les éventuelles et le récepteur est perdu sources de parasitage → Activez manuellement la recherche de l'émetteur

Thermo-sonde radio-pilotée de cuisson et pour griller

→ Remettez en service conformément aux instructions

Température trop élevée → Vérifiez l'emplacement de la sonde

10. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de construction de haute qualité qui peuvent être recyclés et réutilisés.

Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères !

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit : Cd = cadmium, Hg = mercure, Pb = plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

11. Caractéristiques techniques

Récepteur

Plage de mesure de viande: 0 °C...+300°C(+32 °F... +572 °F)°Cl°F-réversible

Résolution: 1°C/1°F

HHH/LLL: Hors de portée de la gamme de mesure

Minuteur et chronomètre : max. 23 heures et 59 minutes

Thermo-sonde radio-pilotée de cuisson et pour griller Ⓕ

Mesure de boîtier: 60 x 21 (28) x 105 mm

Poids: 67 g (appareil seulement)

Émetteur

Câble: environ 80 cm, résistant à la chaleur à 300 °C

Rayon d'action: env. 40 mètres (champ libre)

Mesure de boîtier: 63 x 23 x 85 mm

Poids: 60 g (appareil seulement)

La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées, sans avis préalable.

Nous déclarons que cet appareil émetteur-récepteur d'ondes radio répond aux exigences essentielles de la directive R&TTE 1999/5/CE. Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de [e-mail].

www.tfa-dostmann.de 06/13
