Type product	Radiografische thermosonde voor koken en grillen
Merk	TFA
Model	14.1504
Categorie	Voedingsthermometer
Afmetingen ontvanger	60 x 21 (28) x 105 mm
Gewicht ontvanger	67 g
Afmetingen zender	63 x 23 x 85 mm
Gewicht zender	60 g
Voeding	4 AAA-batterijen 1,5 V (2 voor ontvanger, 2 voor zender)
Meetbereik	0 °C tot +300 °C (32 °F tot 572 °F)
Resolutie	1 °C / 1 °F
Maximaal bereik	Ongeveer 40 m in open veld
Lengte sondesnoer	Ongeveer 80 cm
Thermische weerstand sonde	Tot 300 °C
Functies	Timer, stopwatch, alarm, voorinstellingen voor vlees
Veiligheid	Hittebestendige sonde, niet onderdompelen, niet gebruiken in magnetron
Onderhoud	Reinigen met een zachte, vochtige doek, geen oplosmiddelen
Beschikbare reserveonderdelen	Sonde (ref. 30.3517), Zender (ref. 30.3201)
Conformiteit	EU-normen (WEEE, R&TTE)
Garantie	Wettelijke conformiteitsgarantie
Fabrikant	TFA Dostmann

Veelgestelde vragen - 14.1504 TFA

Hoe installeer ik de batterijen?

Open het batterijvak aan de achterkant van de ontvanger en de zender. Plaats eerst twee AAA-batterijen 1,5 V in de ontvanger met de juiste polariteit, daarna twee AAA-batterijen in de zender. Zet eerst de ontvanger aan, daarna de zender. Sluit de vakken.

Hoe stel ik de doeltemperatuur in?

Houd in de temperatuurinstelmodus de MODE-knop ingedrukt. Gebruik de MEAT/UP-knop om het vlees te kiezen en TASTE/DOWN voor de gaarheid. Voor handmatige instelling houdt u MODE ingedrukt en gebruikt u de omhoog/omlaag-toetsen om de gewenste temperatuur in te stellen.

Wat te doen als de verbinding verloren gaat?

Als het radio-ontvangstsymbool verdwijnt en '--- °C' wordt weergegeven, verminder dan de afstand tussen zender en ontvanger of verwijder storingsbronnen. U kunt ook handmatig zoeken activeren door de MIN-knop van de ontvanger ingedrukt te houden en vervolgens de °C/°F-knop van de zender tot de verbinding is hersteld.

Hoe gebruik ik de timer?

Druk op MODE om naar de stopwatch/timer-modus te gaan. Stel in de timermodus de uren in met HR en de minuten met MIN. Druk op START/STOP om de aftelling te starten. Zodra de tijd is verstreken, klinkt het alarm gedurende 30 seconden. Druk op een willekeurige toets om het te stoppen.

Hoe reinig ik het apparaat?

Gebruik een zachte, vochtige doek om de ontvanger, zender en sonde te reinigen. Gebruik geen oplosmiddelen of schurende middelen. Bescherm de apparaten tegen vocht. Als er water of stoom in de sondeaansluiting komt, droog deze dan af voordat u deze aansluit. Niet in de vaatwasser doen.

Kan ik de sonde in een magnetron gebruiken?

Nee, gebruik de sonde of het geheel nooit in een magnetron. De sonde is ontworpen voor gebruik in een traditionele oven of grill, maar niet in een magnetron.

Wat is het maximale bereik?

Het maximale bereik is ongeveer 40 meter in open veld. Dikke muren of metalen delen kunnen het bereik aanzienlijk verminderen. Als de verbinding verloren gaat, breng de zender dan dichter bij de ontvanger.

Hoe wijzig ik de weergave in °C of °F?

Houd op de ontvanger de HR-knop ingedrukt in de temperatuurinstelmodus om te schakelen tussen °C en °F. Gebruik op de zender de °C/°F-knop aan de achterkant om de eenheid te wijzigen.

Wat te doen als het scherm knippert en een alarm klinkt?

Dit betekent dat de doeltemperatuur is bereikt. Druk op een toets om het alarm te stoppen. Het waarschuwingssymbool blijft knipperen totdat de gemeten temperatuur onder de ingestelde temperatuur daalt.

Hoe vervang ik de sonde?

Koppel de oude sonde los van de aansluiting aan de linkerkant van de zender. Sluit de nieuwe sonde aan door de connector stevig in te steken. Zorg ervoor dat de rubberen dop goed vastzit. De vervangende sonde heeft referentie 30.3517.

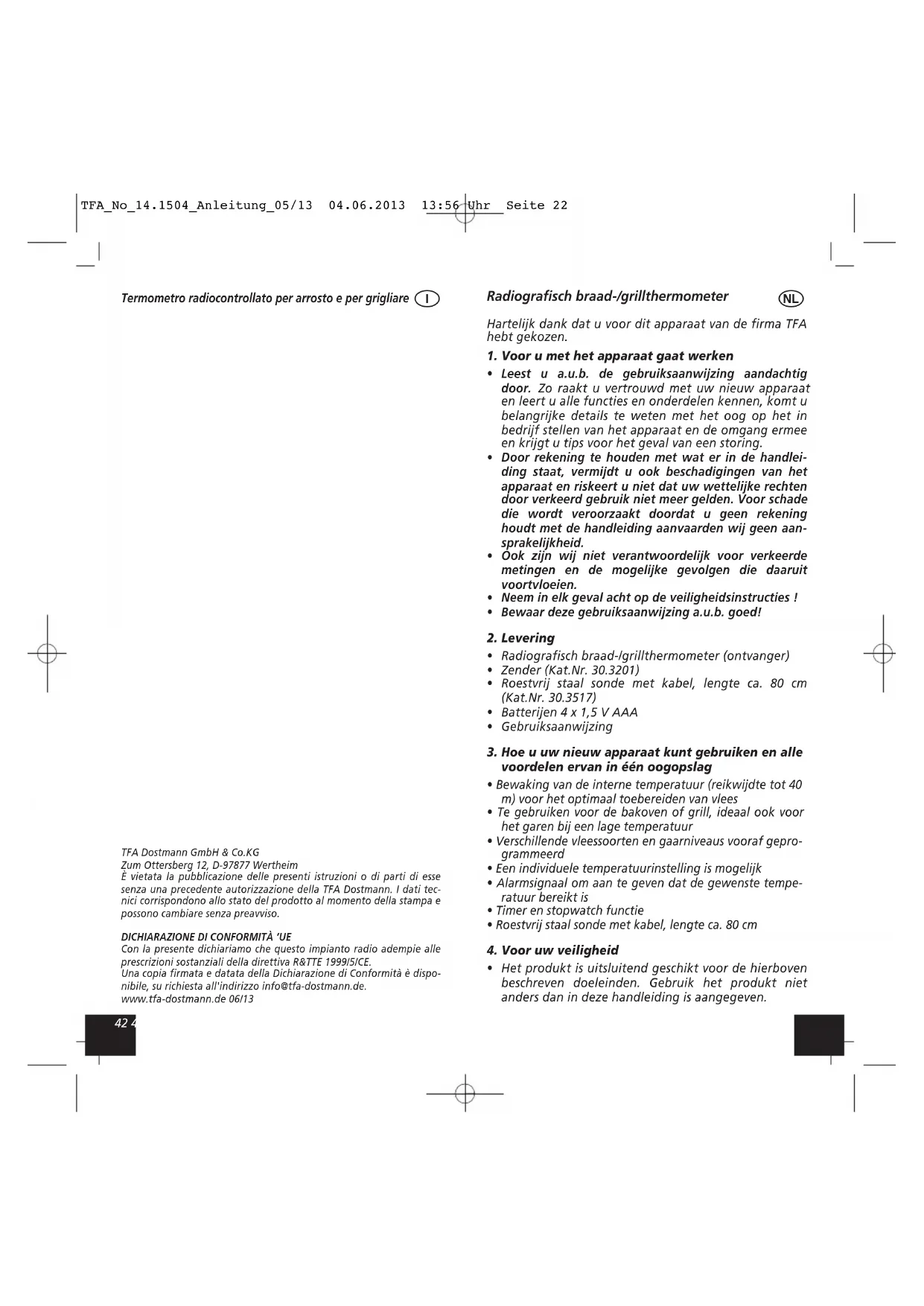

GEBRUIKSAANWIJZING 14.1504 TFA

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voor u met het apparaat gaat werken

• Leest u a.u.b. de gebruiksaanwijzing aandachtig door. Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.
• Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het apparaat en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden. Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aanvaarden wij geen aansprakelijkheid.
• Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de mogelijke gevolgen die daaruit voortvloeien.
• Neem in elk geval acht op de veiligheidsinstructies!
• Bewaar deze gebruiksaanwijzing a.u.b. goed!

2. Levering

• Radiografisch braad-/grillthermometer (ontvanger)
• Zender (Kat.Nr. 30.3201)
- Roestvrij staal sonde met kabel, lengte ca. 80 cm (Kat.Nr. 30.3517)
• Batterijen 4 x 1,5 V AAA
- Gebruiksaanwijzing

3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag

• Bewaking van de interne temperatuur (reikwijdte tot 40 m) voor het optimaal toebereiden van vlees
• Te gebruiken voor de bakoven of grill, ideaal ook voor het garen bij een lage temperatuur
• Verschillende vleessoorten en gaarniveaus vooraf geprogrammeerd
• Een individuele temperatuurinstelling is mogelijk
• Alarmsignaal om aan te geven dat de gewenste temperatuur bereikt is
• Timer en stopwatch functie
• Roestvrij staal sonde met kabel, lengte ca. 80 cm

4. Voor uw veiligheid

- Het produkt is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het produkt niet anders dan in deze handleiding is aangegeven.

• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan.
• Het apparaat is niet geschikt voor medische doeleinden of voor openbare informatie, maar bestemd voor particulier gebruik.

Voorzichtig! Kans op letsel:

• Draag hittebestendige keukenhandschoenen als u de sonde tijdens of na het koken aanraakt.
• Gebruik het apparaat niet in de magnetron.
• Wees erg voorzichtig met de sonde om ongelukken te voorkomen.
• Bewaar de apparaten en de batterijen buiten de reikwijdte van kinderen.
• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!
• Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type.
• Draag keukenhandschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uitgelopen batterijen hanteert!

Belangrijke informatie over de produktveiligheid!

• Stel het ontvanger en het zender niet bloot aan extreme temperaturen, trillingen en schokken. Alleen de sonde en de kabel zijn hittebestendig tot 300 °C. Houd de sonde nooit vlak boven het vuur.
• Dompel de sonde en de kabel niet in het water, anders kan er vocht in de sensor binnendringen en dit tot functiestoringen leiden. Niet geschikt voor de vaatwasser.
• Het ontvanger is niet spatwater beschermd. Niet gebruiken in de regen.
• Het zender is tegen spatwater beschermd maar niet waterdicht. Dompel de zender niet in het water.

5. Onderdelen

5.1 Radiografisch braad-/grillthermometer (ontvanger) (Fig. 1)

A1: Display

Soort vlees

Doeltemperatuur

Draadloos ontvangstsymbool met de actuele gemeten temperatuur

Radiografisch braad-/grillthermometer

Toetsen

B1: ON/OFF 🔒 toets
B2: MODE toets
B3: HR toets
B4: TASTE/DOWN toets
B5: MEAT/UP toets
B6: MIN toets
B7: START/STOP toets

Behuizing

C1: Houder
C2: Batterijvak

5.2 Zender (Fig. 2)

D1: Display

Actuele gemeten temperatuur

Toetsen (achterkant)

E1: °C/°F toets
E2: ON/OFF 🔒 toets

Behuizing

F1: Batterijvak (vastgeschroefd)
F2: Houder voor metalen standaard
F3: Opening voor de stekker met rubberen beschermkap

Sonde

G1: Insteeksonde
G2: Kabel
G3: Aansluitingsstekker

6. Inbedrijfstelling

• Verwijder de houders aan de achterkant van de ontvanger en de zender.
• Verwijder voorzichtig de rubberen beschermkap van de opening voor de stekker aan de linkerkant van de zender. Steek de verbindingsstekker voor de kabel van de sonde in de aansluiting aan de linker kant van het apparaat.
• Maak het batterijvak open aan de achterkant van de zender met behulp van een schroevendraaier. Maak het batterijvak open aan de achterkant van het ontvanger.
• Leg de apparaten op een tafel. Vermijd de nabijheid van eventuele stoorbronnen (elektronische apparaten en radiografische installaties).

Radiografisch braad-/grillthermometer

• Om een betere en snellere transmissie van de geme- ten temperatuur te waarborgen, plaats eerst twee AAA 1,5 V batterijen in het batterijvak van de ontvanger. Let op de juiste polariteit bij het plaatsen van de batterijen. U hoort een kort signaal en alle segmenten van het scherm verschijnen kort.
• Het apparaat is nu bedrijfsklaar.
• De weergave voor de temperatuur begint te knippe-ren en de voorinstelling verschijnt op het display.
• Plaats daarna twee batterijen 1,5 V AAA in het batterijvak van de zender. Let op de juiste polariteit bij het plaatsen van de batterijen. Alle LCD-schermsegmenten verschijnen kort.
• De actuele gemeten temperatuur verschijnt op de display von de zender.
• De zender stuurt de actuele gemeten temperatuur naar de ontvanger.
• Na succesvolle ontvangst hoort u een signaal, het ontvangstsymbool knippert en de gemeten temperatuur verschijnt op het display van de ontvanger.
• De zender stuurt alle 5 seconden de gemeten temperatuur naar de ontvanger.
• Sluit het batterijvak van de zender en de ontvanger weer.

6.1 Handmatig de zenderzoeker

• Als de ontvangst niet succesvol is of als het contact tussen de zender en de ontvanger verloren is gegaan (reikwijdte maximaal 40 meter, massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender aanzienlijk beperken), zal een piep met een regelmatige interval te horen zijn, het ontvangstsymbool verdwijnt en --- °C verschijnt in het display van de ontvanger.
• U kunt de zenderzoeker ook handmatig starten.
• Houdt de MIN toets aan de ontvanger in de temperatuur instellmodus ingedrukt.
• ---°C knippert op het display van de ontvanger.
• Houdt de °C/°F toets op de achterkant van de zender ingedrukt.
• Na succesvolle ontvangst hoort u een signaal, het ontvangstsymbool knippert en de gemeten temperatuur verschijnt op het display van de ontvanger.

6.2 Ontvanger

- Houdt de HR toets in de temperatuur instellmodus ingedrukt dan kunt u nu de weergave van de °C (Celsius) of °F (Fahrenheit) instellen.

Radiografisch braad-/grillthermometer

• Houdt de toets ingedrukt.
- Het apparaat is uitgeschakeld
- Om het apparaat in te schakelen houdt u de toets ingedrukt.
- De weergave voor de temperatuur begint te knipperen.
- Wacht tot het knipperen is voltooid (90 seconden) en de huidige gemetene temperatuur wordt weergegeven of start het handmatig zenderzoeken.

6.3 Zender

• Met de °C/°F toets op de achterkant van de zender kunt u tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.
• Houdt de toets op de achterkant van de zender ingedrukt.
• Het apparaat is uitgeschakeld
• Om de apparaat in te schakelen houdt u de toets ingedrukt.
• Als de sonde nog aangesloten is, verschijnt de huidige gemeten temperatuur op het display.

Informatie:

- Op een betere en snellere overdracht van de gemeten temperatuur te garanderen, schakelt u eerst de ontvanger aan en dan de zender.

6.4 Meten van de braadtemperatuur

• Houdt eventueel de MODE toets ingedrukt in de temperatuur instellingmodus.
• WELL DONE (voorinstelling) verschijnt op het display.
• Druk op de MEAT/UP toets en u kunt de gewenste vleessoorten kiezen (zie tabel).
• Druk op de TASTE/DOWN toets en u kunt tussen de gaar niveaus kiezen (zie tabel).
• Houd de MODE toets ingedrukt en u kunt een individuele temperatuur instellen.
• WELL DONE (voorinstelling) verdwijnt op het display.
• Druk op de MEAT/UP of TASTE/DOWN toets om de gewenste doeltemperatuur in te stellen. Wanneer u de toetsen ingedrukt houdt komt u in de snelloop.
• Steek de sonde minstens 2,5 cm diep midden in het dikste deel van het te braden vlees, bij gevleugelde tussen romp en poten; botten of kraakbeen moeten er niet mee in aanraking komen, hij mag niet uit het te braden vlees steken. Schuif het te braden vlees in de oven en stel de desbetreffende temperatuur van de oven in.
• Wilt u alleen de oventemperatuur meten, plaats dan de sonde in de oven.

Radiografisch braad-/grillthermometer

6.5 Meetproces

• De kabel naar buiten leiden. De kabel past zich aan de vorm van de ovendichting aan. Pas op bij scherpkantige kozijnen en scharnieren!
• De zender in de buurt van de bakoven (kabellengte ca. 80 cm) met de flexibele ophanging bevestigen of verwijder de standaard van het apparaat en op een glad oppervlakken plaatsen.
• De ontvanger kan nu worden gebruikt in een bereik tot 40 m.
• Is de ingestelde doeltemperatuur bereikt, hoort u drie signaaltonen per seconde.
• De weergave van de temperatuur en het waarschuwingssymbool △ knipperen op het display van de ontvanger.
• Druk op een willekeurige toets en de alarm-functie gaat uit.
• De weergave van de temperatuur en het waarschuwingssymbool △ knipperen verder op het display van de ontvanger.
• De weergave van de temperatuur knippert verder tot de gemeten temperatuur onder de ingestelde temperatuur ligt.
• De waarschuwingssymbool ⚠ verdwijnt.

6.6 Instelling van de timer en de stopwatch

Stopwatch

• Druk op de MODE toets om in de timer-stopwatchmodus te komen.
• Het symbool van de stopwatch (links boven op het display) en 0:00 verschijnen.
• Druk op de START/STOP toets om de telling te laten beginnen.
• knippert op het display.
• Met de START/STOP toets kunt u de telling ook laten stoppen of overnieuw laten beginnen.
  • blijft / knippert op het display.
• Houdt u de START/STOP toets ingedrukt dan kunt u de weergave verwijderen.
• verdwijnt op het display.

Count down timer

• Druk op de HR toets om de uren in te stellen.
• Druk op de MIN toets om de minuten in te stellen.
• verschijnt op het display.
  • Druk op de START/STOP toets.
• knippert en de telling beginnt.

Radiografisch braad-/grillthermometer

• Bij het invoeren van meer dan een uur worden alleen de uren/ minuten weergegeven, in het andere geval minuten/ seconden.
• Met de START/STOP toets kunt u de telling stoppen (▼ blijft op het display) en opnieuw starten (▼ knippert op het display).
• Na afloop van de tijd knippert het display en u hoort twee korte signalen in één seconde.
• en knipperen gelijktijdig op het display en die seconden geteld boven.
• Druk op een willekeurige toets en de alarm-functie gaat uit.
• Druk op de START/STOP toets en u kunt de telling beeindigen.
• Houd de START/STOP toets ingedrukt en u kunt de weergave verwijderen.

7. Opstellen en bevestiging

Ontvanger:

• Om de holder te gebruiken als een klem (bijvoorbeeld, op een riem), steekt u de dubbelzijdige montage hulpmiddelen in de bovenste sleuven van de ontvanger.
• Om de houder te gebruiken als een standaard, zet u de dubbelzijdige montage hulpmiddelen in de onderste, zacht glooiende uitsparingen. De installatie is geslaagd als u een klik hoort.

Zender:

- Plaats de houder voor de metalen standaard aan de steun op de zender. De installatie is geslaagd als u een klik hoort. Verwijder de metalen standaard en bevestig de twee uiteinden in de openingen van de draaischijf van de houder. Met de houder, kunt u nu kiezen of u de metalen standaard gebruikt als een metalen standaard of als suspensie. De draaischijf is goed ingesteld wanneer u een klik hoort.

8. Schoonmaken en onderhoud

• Maak de apparaten en de voeler met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken! Tegen vocht beschermen.
• Als water of waterdamp in het stopcontact komt, kan dit het contact met de sonde beïnvloeden. Droog de stekker voor het gebruik met een doek af, voordat u het aan de zender aansluit.
• Schakel het apparaten na gebruik altijd uit.
• Verwijder de batterijen, als u de apparaten langere tijd niet gebruikt.
• Bewaar het apparaten op een droge plaats.

Radiografisch braad-/grillthermometer

8.1 Batterijwissel

• Vervang de batterijen van de ontvanger (MAIN) of de zender (REMOTE) als het batterijsymbool op het display verschijnt.
• Attentie: Bij een batterijwissel moet het contact tussen zender en ontvanger weer worden hersteld – dus altijd beide apparaten van nieuwe batterijen voorzien of zenderzoeker handmatig starten.

9. Storingswijzer

Probleem Oplossing

Geen indicatie → Aparaten inschakelen(eerst ontvanger en dan zender)→ Batterijen met de juiste poolrichtingen plaatsen→ Vervang de batterijen
Geen correcte indicatie	→ Vervang de batterijen→ Contact van de stekker met het stopcontact con-troleren, eventueel drogen
Display knippert en een signaal klinkt→ contact tussen de zender en de ontvanger is verloren gegaan	→ Afstand tussen zender en ontvanger verminderen (max. 40 m)→ Verwijder stoorbronnen→ Zenderzoeker handmatig starten→ Opnieuw volgens de hand-leiding in bedrijf stellen
Weergave van de temperatuur te hoog	→ Controleren of de sonde goed zit

10. Verwijderen

Dit produkt is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt.

Batterijen en accu's mogen niet met het huisvuil worden weggegooid.

Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw dealer af te geven of naar de daarvoor bestemde containers volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen.

Radiografisch braad-/grillthermometer

De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood

Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval.

Dit produkt mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwijderen van elektrisch en elektronisch apparatuur om een milieuvriendelijk verwijderen te garanderen.

HHH/LLL: Temperatuur buiten het meetbereik

Timer en stopwatch: max. 23 uren en 59 minuten

Spanningsvoorziening: 2 x 1,5 V AAA Batterijen (inclusief)

Afmetingen behuizing: 60 x 21 (28) x 105 mm

Gewicht: 67 g (alleen het apparaat)

Zender

Kabel: ca. 80 cm,

hittebestendig tot 300 °C

Reikwijdte: maximaal 40 meter (vrijveld)

Spanningsvoorziening: 2 x 1,5 V AAA Batterijen (inclusief)

Afmetingen behuizing: 63 x 23 x 85 mm

Gewicht: 60 g (alleen het apparaat)

Radiografisch braad-/grillthermometer

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd.

EU-CONFORMITEITSVERKLARING

Hiermee verklaren wij, dat deze radiografische installatie voldoet aan de belangrijkste eisen van de R&TTE richtlijn 1999/5/EG.

Een kopie van de getekende en gedateerde Conformiteitsverklaring is op verzoek beschikbaar via [e-mail].

www.tfa-dostmann.de 06/13
