Produkttyp	Funk-Thermosonde zum Kochen und Grillen
Marke	TFA
Modell	14.1504
Kategorie	Lebensmittelthermometer
Abmessungen des Empfängers	60 x 21 (28) x 105 mm
Gewicht des Empfängers	67 g
Abmessungen des Senders	63 x 23 x 85 mm
Gewicht des Senders	60 g
Stromversorgung	4 AAA 1,5 V Batterien (2 für Empfänger, 2 für Sender)
Messbereich	0 °C bis +300 °C (32 °F bis 572 °F)
Auflösung	1 °C / 1 °F
Maximale Reichweite	Ca. 40 m im Freifeld
Kabellänge der Sonde	Ca. 80 cm
Wärmebeständigkeit der Sonde	Bis zu 300 °C
Funktionen	Timer, Stoppuhr, Alarm, Vorprogrammierungen für Fleisch
Sicherheit	Hitzebeständige Sonde, nicht eintauchen, nicht in der Mikrowelle verwenden
Pflege	Reinigung mit einem weichen, feuchten Tuch, keine Lösungsmittel
Ersatzteile verfügbar	Sonde (Ref. 30.3517), Sender (Ref. 30.3201)
Konformität	EU-Normen (WEEE, R&TTE)
Garantie	Gesetzliche Gewährleistung
Hersteller	TFA Dostmann

Häufig gestellte Fragen - 14.1504 TFA

Wie installiere ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Empfängers und des Senders. Legen Sie zuerst zwei AAA 1,5 V Batterien in den Empfänger ein, achten Sie auf die Polarität, dann zwei AAA Batterien in den Sender. Schalten Sie zuerst den Empfänger, dann den Sender ein. Schließen Sie die Fächer.

Wie stelle ich die Zieltemperatur ein?

Halten Sie im Temperatureinstellungsmodus die Taste MODE gedrückt. Verwenden Sie die Taste MEAT/UP, um das Fleisch auszuwählen, und TASTE/DOWN für den Gargrad. Für manuelle Einstellung halten Sie MODE gedrückt und verwenden Sie die Auf-/Ab-Tasten, um die gewünschte Temperatur einzustellen.

Was tun, wenn der Empfang verloren geht?

Wenn das Funksymbol verschwindet und '--- °C' angezeigt wird, verringern Sie den Abstand zwischen Sender und Empfänger oder beseitigen Sie Störquellen. Sie können auch manuell die Suche aktivieren, indem Sie die Taste MIN am Empfänger und dann die Taste °C/°F am Sender gedrückt halten, bis die Verbindung wiederhergestellt ist.

Wie verwende ich den Timer?

Drücken Sie MODE, um in den Stoppuhr-/Timermodus zu wechseln. Stellen Sie im Timermodus die Stunden mit HR und die Minuten mit MIN ein. Drücken Sie START/STOP, um den Countdown zu starten. Nach Ablauf der Zeit ertönt der Alarm für 30 Sekunden. Drücken Sie eine Taste, um ihn zu stoppen.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, feuchtes Tuch, um den Empfänger, den Sender und die Sonde zu reinigen. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Schützen Sie die Geräte vor Feuchtigkeit. Wenn Wasser oder Dampf in den Sondenstecker eindringt, wischen Sie ihn ab, bevor Sie ihn anschließen. Nicht in die Spülmaschine geben.

Kann ich die Sonde in der Mikrowelle verwenden?

Nein, verwenden Sie die Sonde oder das Set niemals in einer Mikrowelle. Die Sonde ist für den Einsatz in einem herkömmlichen Ofen oder Grill konzipiert, aber nicht für die Mikrowelle.

Was ist die maximale Reichweite?

Die maximale Reichweite beträgt etwa 40 Meter im Freifeld. Dicke Wände oder Metallteile können die Reichweite erheblich reduzieren. Wenn die Verbindung verloren geht, bringen Sie den Sender näher an den Empfänger.

Wie ändere ich die Anzeige auf °C oder °F?

Am Empfänger halten Sie im Temperatureinstellungsmodus die Taste HR gedrückt, um zwischen °C und °F umzuschalten. Am Sender verwenden Sie die Taste °C/°F auf der Rückseite, um die Einheit zu ändern.

Was tun, wenn das Display blinkt und ein Alarm ertönt?

Das bedeutet, dass die Zieltemperatur erreicht ist. Drücken Sie eine Taste, um den Alarm zu stoppen. Das Warnsymbol blinkt weiter, bis die gemessene Temperatur wieder unter die eingestellte Temperatur fällt.

Wie ersetze ich die Sonde?

Trennen Sie die alte Sonde von der Buchse auf der linken Seite des Senders. Schließen Sie die neue Sonde an, indem Sie den Stecker fest einstecken. Stellen Sie sicher, dass die Gummikappe richtig sitzt. Die Ersatzsonde hat die Referenz 30.3517.

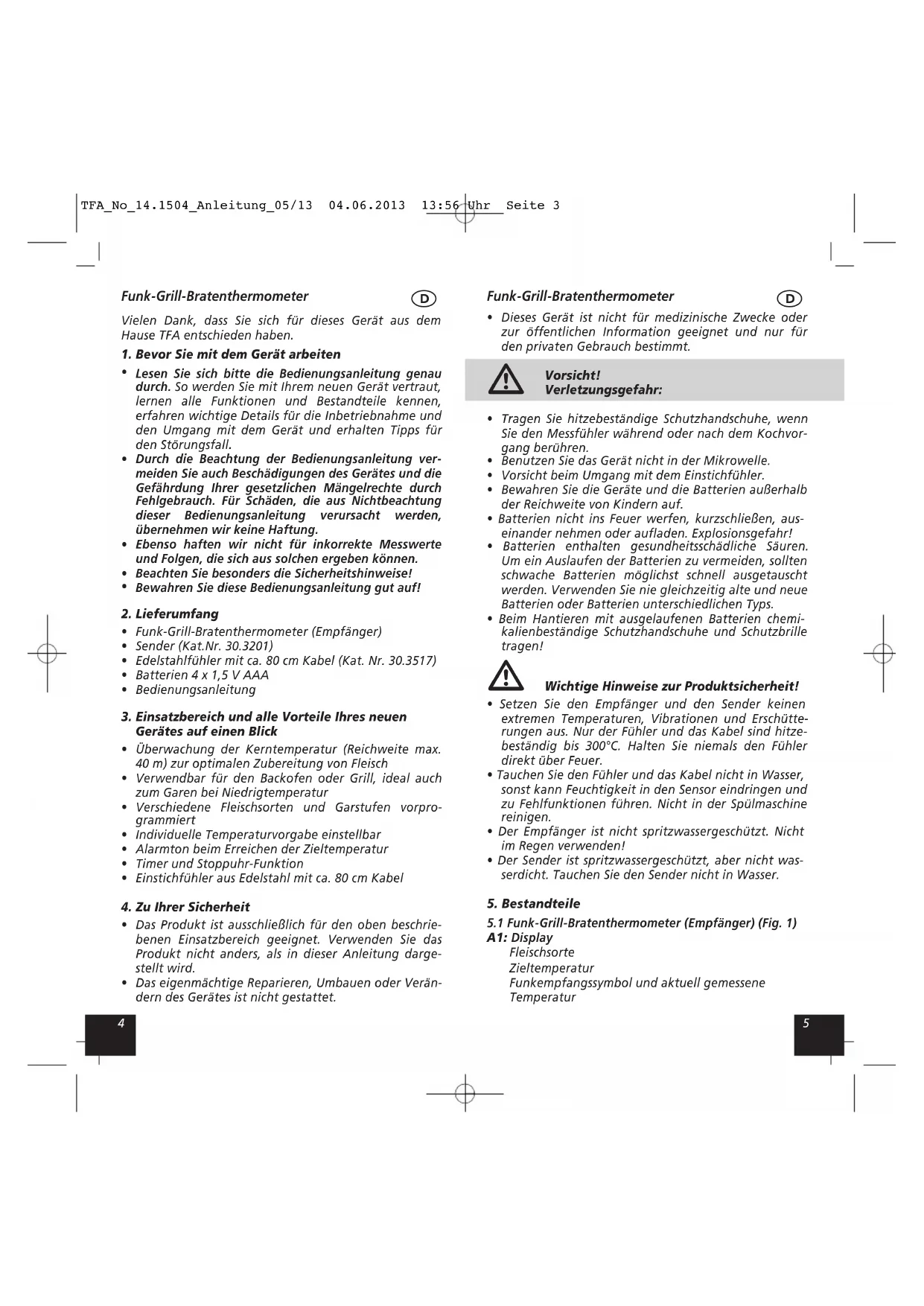

BEDIENUNGSANLEITUNG 14.1504 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch. Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funk-Grill-Bratenthermometer (Empfänger)
- Sender (Kat.Nr. 30.3201)
- Edelstahlfühler mit ca. 80 cm Kabel (Kat. Nr. 30.3517)
• Batterien 4 x 1,5 V AAA
• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Überwachung der Kerntemperatur (Reichweite max. 40 m) zur optimalen Zubereitung von Fleisch
• Verwendbar für den Backofen oder Grill, ideal auch zum Garen bei Niedrigtemperatur
• Verschiedene Fleischsorten und Garstufen vorprogrammiert
• Individuelle Temperaturvorgabe einstellbar
• Alarmton beim Erreichen der Zieltemperatur
• Timer und Stoppuhr-Funktion
• Einstichfühler aus Edelstahl mit ca. 80 cm Kabel

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Funk-Grill-Bratenthermometer

- Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht! Verletzungsgefahr:

• Tragen Sie hitzebeständige Schutzhandschuhe, wenn Sie den Messfühler während oder nach dem Kochvorgang berühren.
• Benutzen Sie das Gerät nicht in der Mikrowelle.
  • Vorsicht beim Umgang mit dem Einstichfühler.
• Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie den Empfänger und den Sender keinen extremen Temperaturen, Vibrationen und Erschütterungen aus. Nur der Fühler und das Kabel sind hitzebeständig bis 300°C. Halten Sie niemals den Fühler direkt über Feuer.
• Tauchen Sie den Fühler und das Kabel nicht in Wasser, sonst kann Feuchtigkeit in den Sensor eindringen und zu Fehlfunktionen führen. Nicht in der Spülmaschine reinigen.
• Der Empfänger ist nicht spritzwassergeschützt. Nicht im Regen verwenden!
• Der Sender ist spritzwassergeschützt, aber nicht wasserdicht. Tauchen Sie den Sender nicht in Wasser.

5. Bestandteile

5.1 Funk-Grill-Bratenthermometer (Empfänger) (Fig. 1)

A1: Display

Fleischsorte

Zieltemperatur

Funkempfangssymbol und aktuell gemessene

Temperatur

Funk-Grill-Bratenthermometer

Tasten

B1: ON/OFF 📋 Taste

B2: MODE Taste

B3: HR Taste

B4: TASTE/DOWN Taste

B5: MEAT/UP Taste

B6: MIN Taste

B7: START/STOP Taste

Gehäuse

C1: Halterung

C2: Batteriefach

5.2 Sender (Fig. 2)

D1: Display Aktuell gemessene Temperatur

Tasten (Rückseite)

E1: °C/°F Taste

E2: ON/OFF 1 Taste

Gehäuse

F1: Batteriefach (verschraubt)

F2: Halterung für Metallständer

F3: Öffnung für den Anschlussstecker mit Gummi-Schutzkappe

Fühler

G1: Einstichfühler

G2: Kabel

G3: Anschlussstecker

6. Inbetriebnahme

- Entfernen Sie gegebenenfalls die Halterungen auf der Rückseite des Empfängers und des Senders.

- Ziehen Sie vorsichtig die Gummi-Schutzkappe von der Öffnung für den Anschlussstecker auf der linken Seite des Senders. Stecken Sie den Verbindungsstecker für das Fühlerkabel in den Anschluss.

- Öffnen Sie das Batteriefach auf der Rückseite des Senders mit einem passenden Schraubenzieher. Öffnen Sie das Batteriefach auf der Rückseite des Empfängers.

- Legen Sie die Geräte auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

Funk-Grill-Bratenthermometer

- Um eine bessere und schnellere Übertragung der gemessenen Temperatur zu gewährleisten, legen Sie erst zwei Batterien AAA 1,5 V in das Batteriefach vom Empfänger ein. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Ein Signalton ertönt und alle Segmente werden kurz angezeigt.

• Das Gerät ist betriebsbereit.

• Die Temperaturanzeige blinkt und die Voreinstellungen erscheinen im Display.

- Legen Sie unmittelbar danach zwei Batterien AAA 1,5 V in das Batteriefach des Senders ein. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Alle Segmente werden kurz angezeigt.

• Die aktuell gemessene Temperatur erscheint im Display des Senders.

- Der Sender überträgt nun die aktuell gemessene Temperatur an den Empfänger.

- Bei erfolgreichem Empfang ertönt ein Signalton, das Funksignalsymbol blinkt und die gemessene Temperatur erscheint auf dem Display des Empfängers.

- Der Sender überträgt alle 5 Sekunden die gemessene Temperatur an den Empfänger.

- Schließen Sie das Batteriefach von Sender und Empfänger.

6.1 Manuelle Sendersuche

- Wenn der Empfang nicht erfolgreich ist oder wenn der Kontakt zwischen Sender und Empfänger verloren geht (max. Reichweite 40 m, bei massiven Wänden, insbesondere mit Metallteilen, kann sich die Sendereichweite erheblich reduzieren), ertönt ein Signalton im regelmäßigen Abstand, das Funksignalsymbol verschwindet und --- °C erscheint im Display des Empfängers.

- Sie können die Sendersuche manuell starten.

- Drücken und halten Sie die MIN Taste am Empfänger im Temperatur-Einstellmodus.

- --- °C blinkt im Display des Empfängers.

- Drücken und halten Sie die °C/°F Taste auf der Rückseite des Senders.

- Bei erfolgreichem Empfang ertönt ein Signalton, das Funksignalsymbol blinkt und die gemessene Temperatur erscheint auf dem Display des Empfängers.

6.2 Empfänger

- Drücken und halten Sie die HR Taste im Temperatur-Einstellungsmodus, um die Anzeige von °C (Celsius) auf °F (Fahrenheit) als Temperatureinheit umzuschalten.

• Halten Sie die Taste gedrückt.

• Das Gerät ist ausgeschaltet.

Funk-Grill-Bratenthermometer

• Zum Einschalten halten Sie die Taste wieder gedrückt.
  • Die Temperaturanzeige blinkt.
• Warten Sie bis das Blinken beendet ist (90 Sekunden) und die aktuell gemessene Temperatur erscheint oder starten Sie die manuelle Sendersuche.

6.3 Sender

• Mit der °C/°F-Taste auf der Rückseite des Senders können Sie die Anzeige von °F (Fahrenheit) auf °C (Celsius) als Temperatureinheit umschalten.
• Halten Sie die Taste auf der Rückseite des Senders gedrückt.
  • Das Gerät ist ausgeschaltet.
• Zum Einschalten halten Sie die Taste wieder gedrückt.
• Ist der Fühler noch angeschlossen, erscheint auf dem Display die aktuell gemessene Temperatur.

Zur Information:

- Um eine bessere und schnellere Übertragung der gemessenen Temperatur zu gewährleisten, schalten Sie immer erst den Empfänger ein und dann den Sender.

6.4 Messung der Kerntemperatur

• Drücken und halten Sie gegebenenfalls die MODE Taste im Temperatur-Einstellungsmodus.
• WELL DONE (Voreinstellung) erscheint im Display.
• Drücken Sie die MEAT/UP Taste, um die gewünschte Fleischsorte auszuwählen (siehe Tabelle).
• Drücken Sie die TASTE/DOWN Taste, um die gewünschte Garstufe auszuwählen (siehe Tabelle).
• Drücken und halten Sie die MODE Taste, um eine individuelle Temperatur einzugeben.
• WELL DONE (Voreinstellung) verschwindet im Display.
• Drücken Sie die MEAT/UP oder TASTE/DOWN Taste, um die gewünschte Kerntemperatur einzustellen. Halten Sie die Taste gedrückt, gelangen Sie in den Schnelllauf.
• Stecken Sie den Fühler mindestens 2,5 cm tief in die Mitte des dicksten Bratenteils, bei Geflügel zwischen Rumpf und Schenkel; er sollte weder Knochen noch Knorpel berühren und nicht aus dem Braten herausragen. Schieben Sie den Braten in den Ofen und stellen Sie die entsprechende Ofentemperatur ein.
• Möchten Sie nur die Ofentemperatur messen, legen Sie den Fühler in den Backofen.

6.5 Messvorgang

- Führen Sie das Kabel einfach nach außen. Es passt sich der Form der Ofendichtung an. Vorsicht bei scharfkantigen Rahmen und Scharnieren!

Funk-Grill-Bratenthermometer

• Den Sender in Ofennähe (Kabellänge 80 cm) mit der flexiblen Aufhängung befestigen (siehe 7.) oder nehmen Sie die Halterung vom Gerät und legen Sie das Gerät auf eine glatte Oberfläche.
• Den Empfänger können Sie nun in einer Reichweite von max. 40 m verwenden (siehe 7.).
• Ist die eingestellte Kerntemperatur erreicht, ertönen pro Sekunde drei Alarmtöne.
• Die Temperaturanzeige und das Warnhinweissymbol △ blinken auf dem Display des Empfängers.
• Drücken Sie eine beliebige Taste, um den Alarmton auszuschalten.
• Die Temperaturanzeige und das Warnhinweissymbol △ blinken weiter.
• Die Temperaturanzeige blinkt solange weiter, bis die gemessene Temperatur unter der eingestellten Temperatur liegt.
  • Das Warnhinweissymbol ⚠ verschwindet.

6.6 Einstellung des Timers und der Stoppuhr Stoppuhr

• Drücken Sie die MODE Taste, um in den Timer-Stoppuhr-Modus zu gelangen.
• Das Stoppuhr-Symbol (links oben im Display) und 0:00 erscheinen im Display.
• Drücken Sie die START/STOP Taste und die Zählung beginnt.
• ≧ blinkt im Display.
• Mit der START/STOP Taste können Sie die Zählung anhalten und neu starten.
• bleibt stehen/blinkt im Display.
• Drücken und halten Sie die START/STOP Taste, wird die Anzeige gelöscht.
  • ⬆ verschwindet im Display.

Count down Timer

• Drücken Sie die HR Taste, um die Stunden einzustellen.
• Drücken Sie die MIN Taste, um die Minuten einzustellen.
  • ≧ erscheint im Display.
• Drücken Sie die START/STOP Taste.
• ✈ blinkt und die Zählung beginnt.
• Bei der Eingabe von über einer Stunde werden nur die Stunden/Minuten angezeigt, ansonsten Minuten/Sekunden.
• Mit der START/STOP Taste können Sie die Zählung anhalten (bleibt stehen) und neu starten (blinkt im Display)

Funk-Grill-Bratenthermometer

• Nach Ablauf der Zeit blinkt das Display und zwei kurze Alarmsignale ertönen pro Sekunde (30 Sekunden lang).
• ✉ und blinken gleichzeitig im Display und die Sekunden werden nach oben gezählt.
• Drücken Sie eine beliebige Taste, um den Alarmton zu unterbrechen.
• Drücken Sie die START/STOP Taste, um die Zählung zu beenden.
• Drücken und halten Sie die START/STOP Taste, wird die Anzeige gelöscht.

7. Aufstellen und Befestigung

Empfänger:

• Um die Halterung als Klemmhalter (z. B. für Gürtel) zu verwenden, setzen Sie die beidseitigen Befestigungshilfen in die oberen Aussparungen am Empfänger ein.
• Um die Halterung als Ständer zu verwenden, setzen Sie die beidseitigen Befestigungshilfen in die unteren, leicht schrägen Aussparungen ein. Die Montage ist erfolgreich, wenn Sie ein Klicken hören.

Sender:

- Legen Sie die Halterung für den montierbaren Metallständer in die beidseitigen Befestigungshilfen am Sender ein. Die Montage ist erfolgreich, wenn Sie ein Klicken hören. Nehmen Sie den Metallständer und befestigen Sie die beiden Enden in die dafür vorgesehenen Öffnungen an der Drehscheibe der Halterung. Mit der Drehscheibe können Sie nun auswählen, ob Sie den Metallständer zum Aufstellen benutzen wollen oder als Aufhängung. Die Drehscheibe ist richtig justiert, wenn Sie ein Klicken hören.

8. Pflege und Wartung

• Reinigen Sie die Geräte und den Fühler mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen.
• Sollte Wasser oder Dampf in die Buchse eindringen, kann dies den Kontakt mit dem Fühlerkabel beeinträchtigen. Trocknen Sie den Stecker vor Gebrauch mit einem Tuch ab, bevor Sie ihn am Sender anschließen.
  • Schalten Sie die Geräte nach Gebrauch aus.
• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit nicht verwenden.
• Bewahren Sie die Geräte an einem trockenen Platz auf.

Funk-Grill-Bratenthermometer

8.1 Batteriewechsel

• Wenn das Batteriesymbol im Display des Empfängers erscheint, wechseln Sie bitte die Batterien im Sender (REMOTE) oder Empfänger (MAIN).
• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Empfänger wieder hergestellt werden – also Batterien immer in beide Geräte neu einlegen oder manuelle Sendersuche starten.

9. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Geräte einschalten(Erst Empfänger und dann den Sender)→ Batterien polrichtig einlegen→ Batterien wechseln

Unkorrekte Anzeige → Batterien wechseln

→ Kontakt des Steckers mit der Buchse prüfen, gegebenenfalls abtrocknen

Display blinkt und → Abstand zwischen Sender ein Signalton ertönt und Empfänger verringern

kein Kontakt zwischen (max. 40 m)
Sender und Empfänger → Beseitigen der Störquellen
→ Manuelle Sendersuche
→ Neuinbetriebnahme

Temperaturanzeige → Sitz des Messfühlers im zu hoch Braten prüfen

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Funk-Grill-Bratenthermometer

Funk-Grill-Bratenthermometer

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Empfänger

Messbereich Fleisch: 0 °C...+300°C(+32 °F... +572 °F)°Cl°F-umschaltbar

Auflösung: 1°C/1°F

HHH/LLL: Temperatur außerhalb des Messbereichs

Timer und Stoppuhr: Max. 23 Stunden und 59 Minuten

Spannungsversorgung: 2 x 1,5 V AAABatterien (inklusive)

Gehäusemaße: 60 x 21 (28) x 105 mm

Gewicht: 67 g (nur das Gerät)

Sender

Kabel: ca. 80 cm, hitzebeständig bis 300 °C

Reichweite ca. 40 m Freifeld

Spannungsversorgung: 2 x 1,5 V AAA Batterien (inklusive)

Gehäusemaße: 63 x 23 x 85 mm

Gewicht: 60 g (nur das Gerät)

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de 06/13

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim

11. Technische gegevens

Ontvanger

Meetbereik van de vlees: 0 °C...+300°C(+32 °F... +572 °F)°C/°F-omschakelbaar

Resolutie: 1°C/1°F

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim

TFA Dostmann GmbH & Co.KG

Zum Ottersberg 12, D-97877 Wertheim
