Tipo di prodotto	Termosonda radio-pilotata per cottura e grigliatura
Marca	TFA
Modello	14.1504
Categoria	Termometro per alimenti
Dimensioni del ricevitore	60 x 21 (28) x 105 mm
Peso del ricevitore	67 g
Dimensioni del trasmettitore	63 x 23 x 85 mm
Peso del trasmettitore	60 g
Alimentazione	4 pile AAA 1,5 V (2 per il ricevitore, 2 per il trasmettitore)
Campo di misura	0 °C a +300 °C (32 °F a 572 °F)
Risoluzione	1 °C / 1 °F
Portata massima	Circa 40 m in campo libero
Lunghezza del cavo della sonda	Circa 80 cm
Resistenza termica della sonda	Fino a 300 °C
Funzioni	Timer, cronometro, allarme, preimpostazioni per carni
Sicurezza	Sonda resistente al calore, non immergere, non utilizzare nel microonde
Manutenzione	Pulizia con un panno morbido umido, niente solventi
Pezzi di ricambio disponibili	Sonda (rif. 30.3517), Trasmettitore (rif. 30.3201)
Conformità	Norme UE (WEEE, R&TTE)
Garanzia	Garanzia legale di conformità
Produttore	TFA Dostmann

Domande frequenti - 14.1504 TFA

Come installare le pile?

Aprire il vano batterie sul retro del ricevitore e del trasmettitore. Inserire prima due pile AAA 1,5 V nel ricevitore rispettando la polarità, poi due pile AAA nel trasmettitore. Accendere prima il ricevitore, poi il trasmettitore. Chiudere i vani.

Come impostare la temperatura target?

In modalità di impostazione della temperatura, tenere premuto il tasto MODE. Utilizzare il tasto MEAT/UP per scegliere la carne e TASTE/DOWN per il livello di cottura. Per un'impostazione manuale, tenere premuto MODE e utilizzare i tasti su/giù per impostare la temperatura desiderata.

Cosa fare se la ricezione è persa?

Se il simbolo di ricezione radio scompare e viene visualizzato '--- °C', ridurre la distanza tra trasmettitore e ricevitore o eliminare le fonti di interferenza. È anche possibile attivare manualmente la ricerca tenendo premuto il tasto MIN del ricevitore e poi il tasto °C/°F del trasmettitore fino a quando la connessione non viene ripristinata.

Come usare il timer?

Premere MODE per passare alla modalità cronometro/timer. In modalità timer, impostare le ore con HR e i minuti con MIN. Premere START/STOP per avviare il conto alla rovescia. Una volta trascorso il tempo, l'allarme suona per 30 secondi. Premere un tasto per fermarlo.

Come pulire l'apparecchio?

Utilizzare un panno morbido e umido per pulire il ricevitore, il trasmettitore e la sonda. Non utilizzare solventi né prodotti abrasivi. Proteggere gli apparecchi dall'umidità. Se acqua o vapore penetrano nella presa della sonda, asciugarla prima di collegarla. Non mettere in lavastoviglie.

Posso usare la sonda in un microonde?

No, non utilizzare mai la sonda o l'insieme in un forno a microonde. La sonda è progettata per l'uso in un forno tradizionale o un grill, ma non nel microonde.

Qual è la portata massima?

La portata massima è di circa 40 metri in campo libero. Muri spessi o parti metalliche possono ridurre notevolmente la portata. Se la connessione è persa, avvicinare il trasmettitore al ricevitore.

Come cambiare la visualizzazione in °C o °F?

Sul ricevitore, tenere premuto il tasto HR in modalità di impostazione della temperatura per passare da °C a °F. Sul trasmettitore, utilizzare il tasto °C/°F sul retro per cambiare l'unità.

Cosa fare se lo schermo lampeggia e suona un allarme?

Ciò significa che la temperatura target è stata raggiunta. Premere un tasto per fermare l'allarme. Il simbolo di avviso continuerà a lampeggiare fino a quando la temperatura misurata non scende al di sotto della temperatura impostata.

Come sostituire la sonda?

Scollegare la vecchia sonda dalla presa situata sul lato sinistro del trasmettitore. Collegare la nuova sonda inserendo saldamente il connettore. Assicurarsi che il cappuccio in gomma sia ben posizionato. La sonda di ricambio ha il riferimento 30.3517.

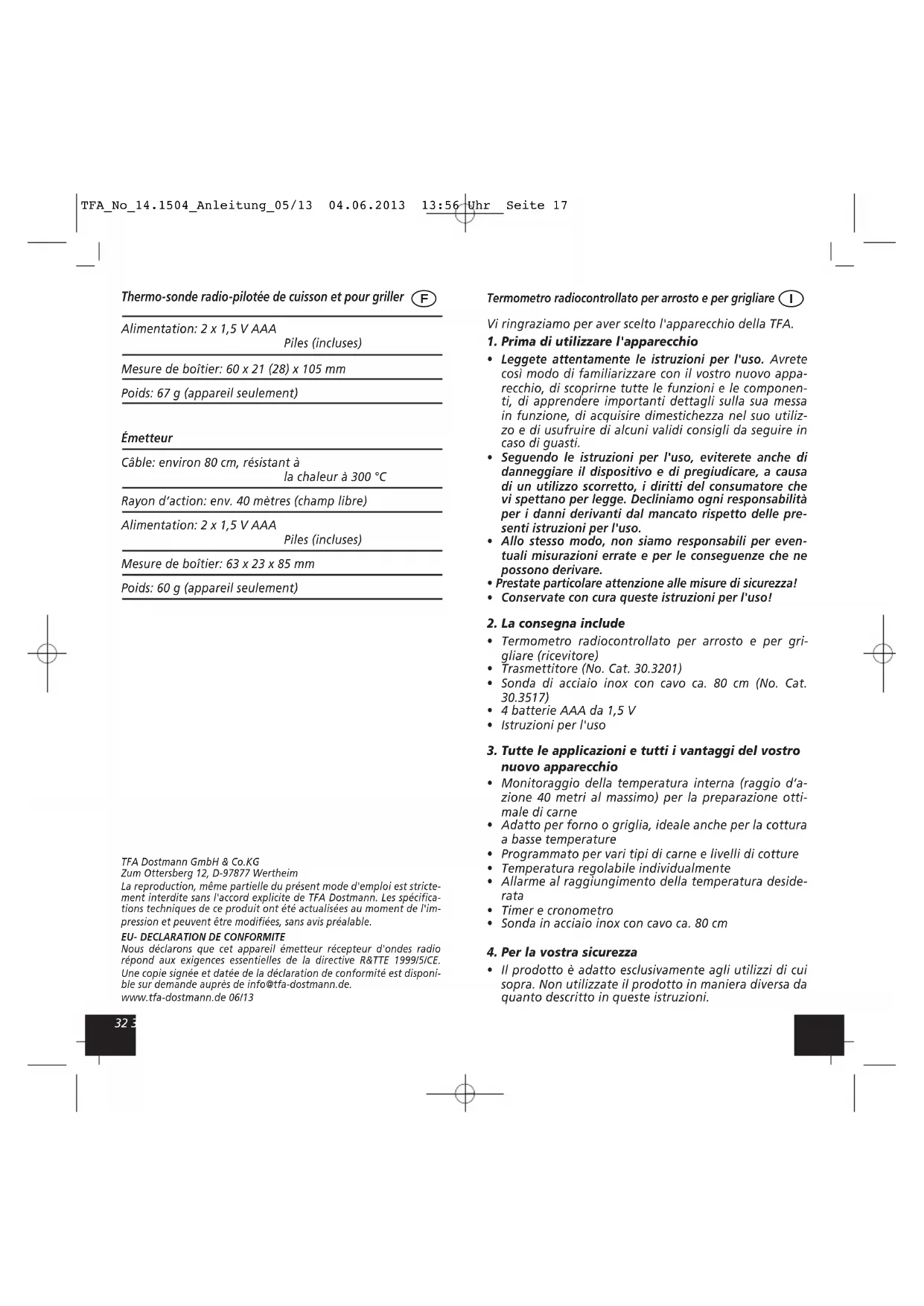

MANUALE UTENTE 14.1504 TFA

Termometro radiocontrollato per arrosto e per grigliare ①

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso. Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.
• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il dispositivo e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge. Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso.
• Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le conseguenze che ne possono derivare.
• Prestate particolare attenzione alle misure di sicurezza!
• Conservate con cura queste istruzioni per l'uso!

2. La consegna include

• Termometro radiocontrollato per arrosto e per grigliare (ricevitore)
• Trasmettitore (No. Cat. 30.3201)
• Sonda di acciaio inox con cavo ca. 80 cm (No. Cat. 30.3517)
  • 4 batterie AAA da 1,5 V
• Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Monitoraggio della temperatura interna (raggio d'azione 40 metri al massimo) per la preparazione ottimale di carne
• Adatto per forno o griglia, ideale anche per la cottura a basse temperature
• Programmato per vari tipi di carne e livelli di cotture
  • Temperatura regolabile individualmente
• Allarme al raggiungimento della temperatura desiderata
• Timer e cronometro
• Sonda in acciaio inox con cavo ca. 80 cm

4. Per la vostra sicurezza

- Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.

Termometro radiocontrollato per arrosto e per grigliare ①

• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.
• Questo apparecchio non è adatto a scopi medici né a dimostrazioni pubbliche ma è destinato esclusivamente ad un uso privato.

Avvertenza! Pericolo di lesioni:

• Indossare guanti resistenti al calore quando si entra in contatto con il sensore durante o dopo la cottura.
• Non utilizzare il dispositivo nel forno a microonde.
• Maneggiare con attenzione la sonda ad ago.
• Tenete i dispositivi e le batterie lontano dalla portata dei bambini.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!
• Le batterie contengono acidi nocivi per la salute. Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi.
• Quando si maneggiano batterie esaurite indossate sempre quanti resistenti alle sostanze chimiche e occhiali di protezione.

Avvertenze sulla sicurezza del prodotto!

• Non esporre il ricevitore e il trasmettitore a temperature estreme, vibrazioni e urti. Solo il sensore e il cavo sono resistenti alle alte temperature fino a 300 °C. Non tenere mai il sensore direttamente sopra la fiamma.
• Non immergere il sensore e il cavo in acqua: l'umidità può penetrare nel sensore e causare errori di funzionamento. Non adatto per lavastoviglie.
• Il ricevitore non è resistente all'acqua. Non usare in caso di pioggia.
• Il trasmettitore è resistente all'acqua ma non impermeabile. Non immergere il trasmettitore in acqua.

5. Componenti

5.1 Termometro radiocontrollata per arrosto e per grigliare (ricevitore) (Fig. 1)

A1: Display

Tipo di carne

Temperatura desiderata

Simbolo della ricezione del segnale e la temperatura attualmente misurata

Termometro radiocontrollato per arrosto e per grigliare ①

Tasti

B1: Tasto ON/OFF
B2: Tasto MODE
B3: Tasto HR
B4: Tasto TASTE/DOWN
B5: Tasto MEAT/UP
B6: Tasto MIN
B7: Tasto START/STOP

Struttura esterna

C1: Supporto
C2: Vano batterie

5.2 Trasmettitore (Fig. 2)

D1: Display

Temperatura attualmente misurata

Tasti (parte posteriore)

F1: Vano batterie (fissato con vite)
F2: Staffa per supporto in metallo
F3: Presa per collegamento della sonda con coperchio di protezione di gomma

Sonda

G1: Sonda
G2: Cavo
G3: Connettore a spina

6. Messa in funzione

• Rimuovere i supporti sul retro del ricevitore e del trasmettitore.
• Rimuovere attentamente il coperchio di protezione di gomma dalla presa per il connettore sul lato sinistro del trasmettitore.
• Collegare il connettore del cavo del sensore nel connettore. Aprire il vano batteria sul retro del trasmettitore con un cacciavite adatto. Aprire il vano batteria sul retro del ricevitore.
• Posizionare gli apparecchi su un tavolo. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).

Termometro radiocontrollato per arrosto e per grigliare ①

• Per assicurare una migliore e più veloce trasmissione della temperatura misurata, inserite due batterie AAA da 1.5 V nel compartimento batteria del ricevitore. Accertarsi di aver rispettato la corretta polarità. Un breve segnale acustico verrà emesso e tutti i segmenti dell'LCD appaiono contemporaneamente.
  • L'apparecchio è pronto per l'uso.
• La visualizzazione della temperatura lampeggia e sul display vengono visualizzate le impostazioni predefinite.
• Inserire immediatamente le 2 batterie AAA da 1,5 V nel vano batterie del trasmettitore. Accertarsi di aver rispettato la corretta polarità. Tutti i segmenti LCD appaiono contemporaneamente.
• La temperatura attuale appare sul display.
• Il trasmettitore trasmette la temperatura attuale al ricevitore
• In caso di corretta ricezione del segnale, un segnale acustico verrà emesso, il simbolo per segnale radio lampeggia e la temperatura attuale appare sul display del ricevitore.
• Il trasmettitore trasmette la temperatura attuale al ricevitore ogni 5 secondi.
• Richiudere il vano batteria del trasmettitore e del ricevitore.

6.1 Ricerca manuale del segnale

• Quando la ricezione del segnale è impossibile o se il contatto tra il trasmettitore e il ricevitore viene perso (raggio d'azione massimo 40 metri, in caso di pareti spesse, in particolare con parti metalliche, il raggio d'azione del trasmettitore potrà ridursi notevolmente), viene emesso un segnale acustico a intervalli regolari, scompare il simbolo del ricezione del segnale e appare "--- °C" sul display dal ricevitore.
• È possibile avviare l'inizializzazione manualmente.
• Ténere premuto il tasto MIN del ricevitore in modalità di impostazione del temperatura
• --- °C lampeggia sul display del ricevitore.
• Tenere premuto il tasto °C/°F sul retro del trasmettitore.
• In caso di corretta ricezione del segnale, un segnale acustico verrà emesso, lampeggia il simbolo del segnale radio e la temperatura attuale appare sul display del ricevitore.

6.2 Ricevitore

- Tenendo premuto il tasto HR in modalità impostazione della temperatura è possibile commutare la visualizzazione della temperatura da °C (Celsius) a° F (Fahrenheit).

Termometro radiocontrollato per arrosto e per grigliare ①

• Tenere premuto il tasto ①.
  • L'apparecchio è disattivato
• Tenere premuto il tasto per attivarlo di nuovo.
• La visualizzazione della temperatura lampeggia.
• Attendere che la temperatura smetta di lampeggiare (90 secondi) e viene visualizzata la temperatura attuale. Altrimenti avviare la sintonizzazione manuale.

6.3 Trasmettitore

• Con il commutatore °C/°F sul retro dell'apparecchio è possibile scegliere fra la visualizzazione della temperatura in °C (gradi Celsius) o °F (gradi Fahrenheit).
• Tenere premuto il tasto sul retro del trasmettitore.
  • L'apparecchio è disattivato
• Tenere premuto il tasto per attivarlo di nuovo.
• Se il sensore è collegato, il display visualizza la temperatura attuale.

Informazione:

- Per assicurare una migliore e più veloce trasmissione della temperatura misurata, attivare prima il ricevitore e successivamente il trasmettitore.

6.4 Misurazione della temperatura interna

• Tenere premuto se necessario il tasto MODE nella modalità di impostazione della temperatura.
• WELL DONE (Predefinito) appare sul display.
• Premere il tasto MEAT/UP per scegliere il tipo di carne (vedi tabella).
• Premere il tasto TASTE/DOWN per scegliere il livello di cottura (vedi tabella).
• Tenere premuto il tasto MODE per inserire la temperatura individualmente.
• WELL DONE (Predefinito) scompare sul display.
• Premere il tasto MEAT/UP o TASTE/DOWN per impostare la temperatura desiderata. Tenere premuti i tasti in modalità impostazione per procedere velocemente.
• Inserire la sonda ad almeno 2,5 cm di profondità al centro della parte di carne più spessa, per il pollame tra il petto e le cosce; la sonda non deve toccare né le ossa né la cartilagine e non deve sporgere dall'arrosto.
• Se si vuole misurare solo la temperatura del forno, posizionare la sonda nel forno.

6.5 Misurazione

- Tirate semplicemente il cavo all'esterno. Il cavo si adatta alla guarnizione del forno. Attenzione a spigoli vivi e cerniere.

Termometro radiocontrollato per arrosto e per grigliare ①

• Fissare il trasmettitore con la sospensione flessibile nelle vicinanze del forno (lunghezza del cavo ca. 80 cm) o rimuovere il supporto dall'apparecchio e collo-care l'apparecchio su una superficie piana.
• Il ricevitore può ora essere utilizzato in un intervallo di fino a 40 m.
• Se viene raggiunta la temperatura interna, viene emessa come allarme una serie di 3 segnali brevi ogni secondo.
• La visualizzazione della temperatura e la spia di avver- timento △ lampeggiano sul display del ricevitore.
• Per arrestare l'allarme, premere un tasto a piacere.
• La visualizzazione della temperatura e la spia di avvertimento △ continuare a lampeggiare sul display del ricevitore.
• La visualizzazione della temperatura continuare a lampeggiare finché la temperatura misurata raggiunge la temperatura impostata.
• La spia di avvertimento △ scompare.

6.6 Impostazione del timer e cronometro

Cronometro

• Premere il tasto MODE per attivare la modalità di cronometro e timer.
• Sul display vengono visualizzati il simbolo del cronometro (in alto a sinistra del display) e 0:00.
• Premere il tasto START/STOP per avviare il conto.
  • ▲ lampeggia sul display.
• Azionando il tasto START/STOP si può arrestare o avviare il timer.
• resta fissollampeggia sul display.
• Tenendo premuto il tasto START/STOP il display viene azzerato.
• scompare dal display.

Timer

• Premere il tasto HR per impostare le ore.
• Premere il tasto MIN per impostare i minuti.
• Sul display appare
• Premere il tasto START/STOP.
• lampeggia e comincia il conteggio.
• Quando si inserisce un tempo superiore a un'ora, vengono visualizzati solo le oreli minuti, altrimenti minuti / secondi.
• Azionando il tasto START/STOP si può arrestare il conteggio (xesta fisso e avviare di nuovo ( lampeggia).
• Dopo l'intervallo, il display lampeggia e vengono emessi due brevi segnali di allarme sonoro al secondo (30 secondi).

Termometro radiocontrollato per arrosto e per grigliare ①

• e ampeggiano contemporaneamente sul display. Il TIMER inizia a contare il tempo che trascorre.
• Per arrestare l'allarme, premere un tasto a piacere.
• Premere il tasto START/STOP per spegnere il conteggio.
• Tenendo premuto il tasto START/STOP il display viene azzerato.

7. Fissaggio e posizionamento

Ricevitore:

• Per utilizzare la staffa come morsetto (per esempio, su una cintura), inserire i supporti di montaggio su due lati nelle fessure superiori del ricevitore.
• Per utilizzare la staffa come un supporto, porre gli ausili di montaggio su due lati nelle nicchie inferiori, leggermente in pendenza. L'installazione è riuscita se si sente un clic.

Trasmettitore:

- Posizionare la staffa per il supporto in metallo montabile negli ausili di montaggio su entrambi i lati del trasmettitore. L'installazione è riuscita se si sente un clic. Prendere il supporto in metallo e collegare le due estremità nei fori al piatto della staffa. È ora possibile attraverso il piatto girevole scegliere se si desidera utilizzare il supporto in metallo come un supporto o come una sospensione. Il piatto è regolato correttamente quando si sente un clic.

8. Cura e manutenzione

• Per pulire gli apparecchi e la sonda utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi. Proteggere dall'umidità.
• Nel caso in cui acqua o vapore dovessero penetrare nella presa, questi potrebbero entrare in contatto con cavo del sensore. Asciugate la presa con un panno prima dell'uso, prima di connetterlo al trasmettitore.
• Spegnete i dispositivi dopo l'uso.
• Rimuovere le batterie, se non si utilizza i dispositivi per un periodo prolungato.
• Collocare i dispositivi in un luogo asciutto.

8.1 Sostituzione delle batterie

- Cambiare le batterie del trasmettitore (REMOTE) o del ricevitore (MAIN), se sul display del ricevitore appare il simbolo della batteria.

Termometro radiocontrollato per arrosto e per grigliare ①

- Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e il ricevitore, pertanto cambiate sempre le batterie contemporaneamente ad entrambi i dispositivi o inizia una ricerca manuale del segnale.

9. Guasti

Problema Risoluzione del problema

Nessuna indicazione → Attivare i dispositivi
	→ Inserire le batterie rispettando le corrette polarità
	→ Cambiare le batterie
Indicazione non corretta	→ Cambiare le batterie
	→ Controllare il contatto della spina con la presa, eventualmente asciugare
Display lampeggio y un breve segnale acustico verrà emesso → il contatto tra il trasmettitore e il ricevitore viene perso	Diminuite la distanza tra il trasmettitore e il ricevitore (al massimo 40 m) → Eliminate fonti di interferenza → Ricerca manuale del segnale → Riavviate secondo le istruzioni
Temperatura troppo alto	→ Controllare la posizione del sensore all'interno della carne

10. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

È assolutamente vietato gettate le batterie tra i rifiuti domestici.

In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico.

Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo

Termometro radiocontrollato per arrosto e per grigliare ①

Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

11. Dati tecnici

Ricevitore

Campo di misura in carne: 0 °C...+300°C(+32 °F... +572 °F)commutabile °CI°F

Risoluzione: 1°C/1°F

HHH/LLL: Temperatura fuori dal campo di misura

Timer e cronometro: mass. 23 ore e 59 minuti

Alimentazione: 2 x 1,5 V AAA batterie (incluse)

Dimensioni esterne: 60 x 21 (28) x 105 mm

Peso: 67 g (solo apparecchio)

Trasmettitore

Cavo: ca. 80 cm, resistente ad alta temperatura di 300 °C

Raggio d'azione: ca. 40 metri al massimo

Alimentazione: 2 x 1,5 V AAA batterie (incluse)

Dimensioni esterne: 63 x 23 x 85 mm

Peso: 60 g (solo apparecchio)

Termometro radiocontrollato per arrosto e per grigliare ①

Radiografisch braad-/grillthermometer

È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso.

DICHIARAZIONE DI CONFORMITÀ 'UE

Con la presente dichiariamo che questo impianto radio adempie alle prescrizioni sostanziali della direttiva R&TTE 1999/5/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta all'indirizzo [e-mail]. www.tfa-dostmann.de 06/13

Radiografisch braad-/grillthermometer
