695520 - Scie électrique MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à onglets coulissante à double biseau
Marque	Milwaukee
Modèle	695520
Alimentation	120 V CA, 15 A
Vitesse à vide	3 200 tr/min
Diamètre de lame	305 mm (12")
Alésage de lame	5/8" (15,875 mm)
Épaisseur max de lame	3,1 mm (1/8")
Capacité de coupe à 90° (hauteur x largeur)	166,4 mm x 342,9 mm
Capacité de coupe à 45° (hauteur x largeur)	166,4 mm x 241,6 mm
Plage d'angle d'onglet	55° gauche à 60° droite
Crans d'onglet	0°, 15°, 22,5°, 31,62°, 45°, 60°
Plage d'angle de biseau	0° à 45° gauche, 0° à 48° droite
Crans de biseau	0°, 22,5°, 33,85°, 45°
Frein électrique	Oui, arrêt en environ 4 secondes
Rétroaction électronique	Oui, maintien de la vitesse et du couple
Éclairage intégré	2 lampes haute puissance (GE 193)
Collecteur de sciure	Oui, avec sac à sciure
Mise à la terre	Oui, fiche à trois dents
Garantie	5 ans

FOIRE AUX QUESTIONS - 695520 MILWAUKEE

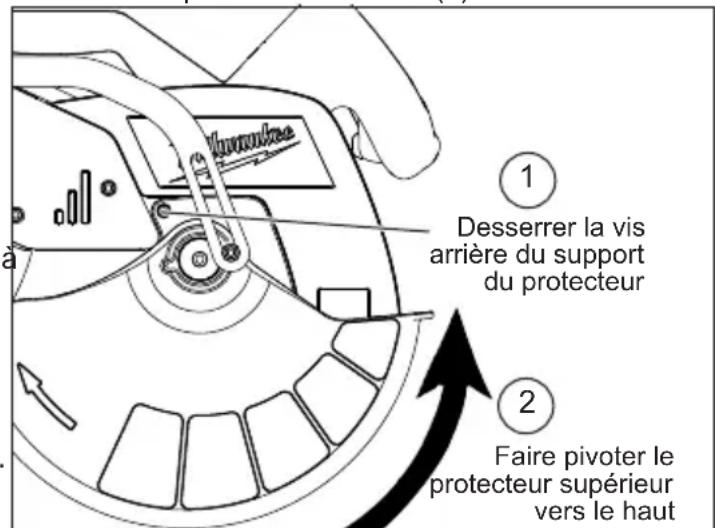

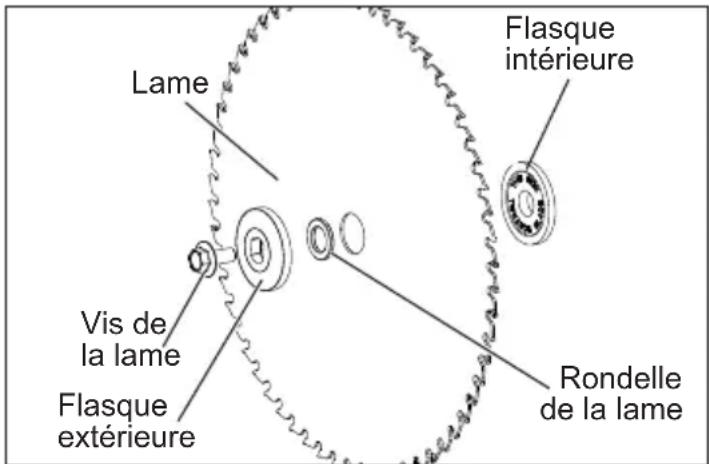

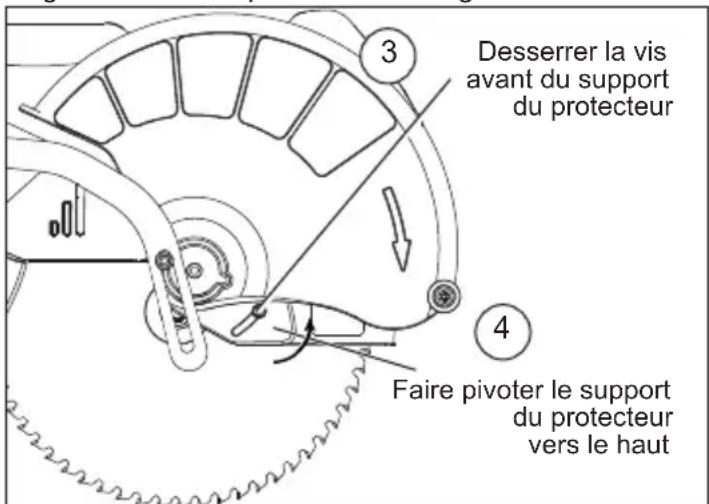

Comment changer la lame de la scie ?

Débranchez l'outil. Relevez le protecteur inférieur, desserrez les vis du support de protecteur, puis faites pivoter le support pour accéder à la vis de la lame. Utilisez le bouton de verrouillage de la broche et une clé pour retirer la vis (filetage à gauche, tournez dans le sens horaire). Remplacez la lame en respectant le sens de rotation indiqué par les flèches. Serrez la vis dans le sens antihoraire et remettez le protecteur en place.

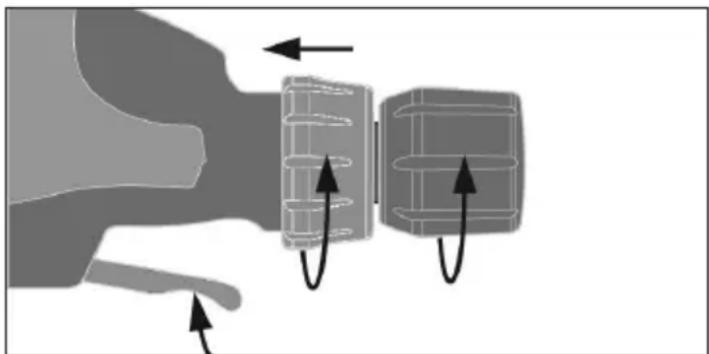

Comment régler l'angle d'onglet ?

Desserrez le bouton de verrouillage d'onglet. Soulevez le levier du mécanisme à crans et faites pivoter la plaque tournante jusqu'au cran désiré (0°, 15°, 22,5°, 31,62°, 45°, 60°). Pour un réglage fin, maintenez le levier relevé, poussez le collier de réglage fin vers l'avant, puis tournez-le pour ajuster l'angle affiché sur l'indicateur numérique. Serrez le bouton de verrouillage avant de couper.

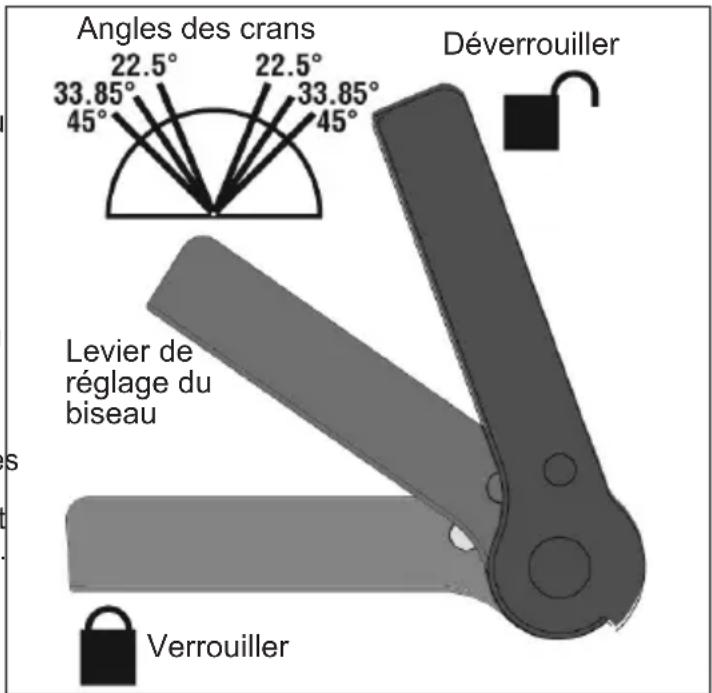

Comment régler l'angle de biseau ?

Débranchez l'outil. Soulevez le levier de réglage du biseau à mi-course pour utiliser les crans (0°, 22,5°, 33,85°, 45°) ou complètement pour un réglage libre. Inclinez la tête porte-scie à l'angle désiré en utilisant le rapporteur. Verrouillez l'angle en appuyant sur le levier avant de couper.

Quelle est la capacité de coupe maximale ?

À 90° : hauteur max 166,4 mm (6,55") pour largeur 53,3 mm, ou largeur max 342,9 mm (13,5") pour hauteur 102,1 mm. À 45° : hauteur max 166,4 mm pour largeur 10,2 mm, ou largeur max 241,6 mm pour hauteur 102,1 mm. Pour les coupes combinées (onglet 45° + biseau 45°), capacité gauche : 241,6 mm x 57,2 mm, droite : 241,6 mm x 48,3 mm.

Comment utiliser le frein électrique ?

Le frein électrique s'active automatiquement lorsque vous relâchez la gâchette. Il arrête la lame en environ 4 à 5 secondes. Ne vous fiez pas uniquement au frein : attendez toujours l'arrêt complet de la lame avant de retirer la pièce. Si le frein ne fonctionne pas correctement, confiez l'outil à un centre de service agréé.

Quels matériaux puis-je couper avec cette scie ?

La scie est conçue pour couper le bois (massif, contreplaqué, MDF, etc.), les plastiques (PVC, ABS, Corian®) et les métaux non ferreux (aluminium, laiton, cuivre). Ne pas couper la pierre, la brique, le béton ou les métaux ferreux (acier, fer). N'utilisez pas de meules abrasives.

Comment entretenir la scie ?

Débranchez toujours l'outil avant le nettoyage. Nettoyez les orifices de ventilation avec un chiffon humide et du savon doux. N'immergez pas l'outil. Gardez les poignées propres et sèches. Pour les réparations, consultez un centre de service Milwaukee agréé. Vérifiez régulièrement le bon fonctionnement du protecteur inférieur.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours une protection oculaire certifiée ANSI Z87.1 et, si nécessaire, un masque anti-poussière. Utilisez une bride de serrage pour maintenir la pièce. Tenez vos mains à au moins 100 mm de chaque côté de la lame. Ne croisez jamais vos mains avec la ligne de coupe. Attendez l'arrêt complet de la lame avant de retirer la pièce. Lisez entièrement le manuel avant utilisation.

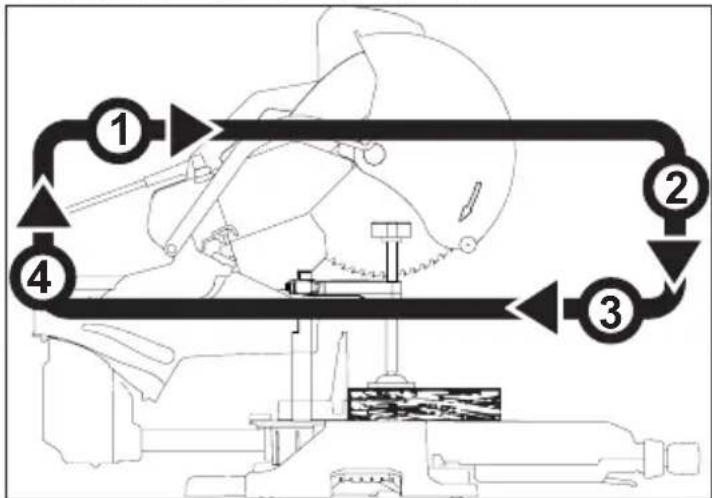

Comment utiliser la fonction de coulissement ?

Desserrez le dispositif de verrouillage des barres coulissantes. Placez la pièce sur la table, soulevez la tête porte-scie et faites-la glisser vers l'avant au-dessus de la pièce sans couper. Démarrez le moteur, attendez la pleine vitesse, puis abaissez la lame et poussez la scie vers l'arrière à travers la pièce. Relâchez la gâchette et attendez l'arrêt complet avant de relever la tête.

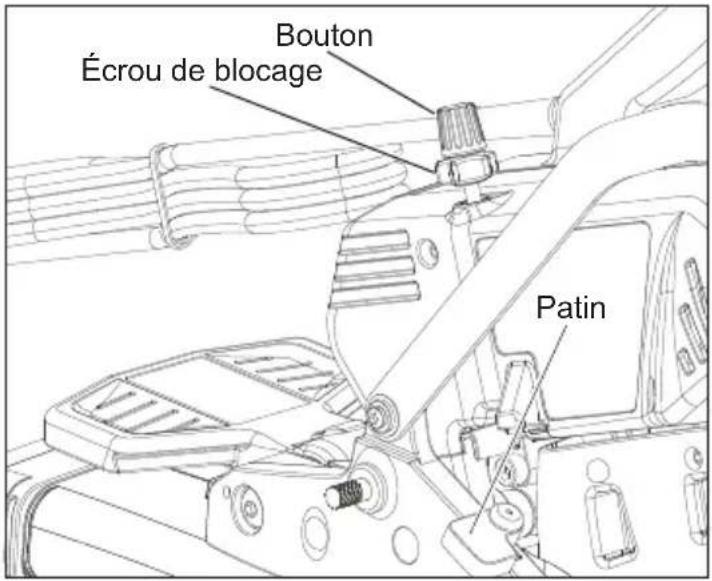

Comment régler la profondeur de coupe pour rainures ?

Débranchez l'outil. Faites pivoter le patin de butée de profondeur vers l'avant. Abaissez la tête à la profondeur souhaitée, puis tournez le bouton de réglage jusqu'à ce qu'il touche le patin. Verrouillez avec l'écrou de blocage. Effectuez une coupe d'essai. Pour supprimer la limite, desserrez l'écrou et écartez le patin.

MODE D'EMPLOI 695520 MILWAUKEE

AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien comprendre le manuel.

n_0 XXXX min^-1

Amps

No-Load Revolutions per Minute (RPM)

Lire toutes les consignes de sécurité, consignes, illustrations et spécifications fournies avec cet outil électrique. Ne pas suivre l'ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les instructions à des fins de référence ultérieure. Le terme «outil électrique» figurant dans les avertissements ci-dessous renvoie à l'outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

Sécurité du LIEU de travail

- Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.

- Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enflammer les poussières ou vapeurs.

- S'assurer que les enfants et les curieux se trouvent à une bonne distance au moment d'utiliser un outil électrique. Les distractions peuvent causer une perte de contrôle.

Sécurité électrique

- Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique.

- Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou à l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique.
• Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique.
• Pour les travaux à l'extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l'usage extérieur réduit les risques de choc électrique.
• Si l'utilisation d'un outil électrique est inévitable dans un endroit humide, utiliser une source d'alimentation munie d'un disjoncteur de fuite de terre. L'utilisation d'un disjoncteur de fuite de terre réduit le risque de choc électrique.

Sécurité individuelle

• Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Porter l'équipement de protection individuel requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive afin de réduire les blessures.
• Empêcher les démarrages accidentels. S'assurer que la gâchette est en position d'arrêt avant de brancher l'outil à une source de courant, d'insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de marche favorise les accidents.
• Retirer les clés de réglage avant de mettre l'outil en marche. Une clé laissée sur une pièce rotative de l'outil peut causer des blessures.
• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité procure un meilleur contrôle de l'outil électrique en cas d'imprévus.
• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l'écart des pièces en mouvement. Les vêtements flottants, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.
• Si les outils sont équipés de dispositifs de dépoussierage, s'assurer qu'ils sont connectés et correctement utilisés. L'utilisation d'un collecteur de poussière permet de réduire les dangers liés à la poussière.
• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre suffisant et vous amener à ignorer les règles de sécurité. Une utilisation négligente peut causer une blessure grave en une fraction de seconde.

Utilisation et entretien de l'outil électrique

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil électrique approprié exécutera le travail mieux et de façon moins dangereuse s'il est utilisé dans les limites prévues.
• Ne pas utiliser l'outil électrique si le commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé.

- Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d'effectuer des réglages, de changer d'accessoire ou de remiser l'outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l'outil.

- Entreposer l'outil électrique hors de la portée des enfants et interdire à quiconque de l'utiliser si la personne ne connaît pas bien le produit ou les instructions. Les outils électriques sont dangereux dans les mains d'utilisateurs novices.

- Entretenir les outils électriques et les accessoires. Vérifier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. Plusieurs accidents sont causés par des produits mal entretenus.

- Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler.

- Utiliser l'outil électrique, les accessoires, les embouts etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas conçu peut être dangereux.

- Garder les poignées et les surfaces de préhension sèches, propres et exemptes d'huile ou de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Entretien

- Les réparations de l'outil électrique doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d'origine. Le maintien de la sûreté de l'outil électrique sera ainsi assuré.

Règles de sécurité spécifiques pour les scies à onglets

- Les scies à onglets sont destinées à couper le bois ou des produits assimilés, et ne peuvent pas être utilisées avec une meule tronçonneuse pour la coupe de matériaux ferreux tels que des barres, tiges, goujons, etc. La poussière d'abrasif provoque le coïncement des pièces mobiles telles que le protecteur inférieur. Les étincelles générées par une coupe abrasive provoquent l'inflammation du protecteur inférieur, de l'insert de saignée et des autres pièces en plastique.

- Utiliser dans toute la mesure du possible des presseurs pour soutenir la pièce. En cas de soutien de la pièce à la main, il faut toujours maintenir la main à une distance d'au moins 100 mm de chaque côté de la lame de scie. Ne pas utiliser cette scie pour couper des pièces qui sont trop petites pour pouvoir être serrées en toute sécurité ou tenues à la main. Une main placée trop près de la lame de scie augmente le risque de blessure par contact avec la lame.

- La pièce doit être fixe et serrée ou maintenue contre le guide et la table. Ne jamais avancer la pièce dans la lame ou ne jamais couper “à main levée”. Des pièces non maintenues ou mobiles peuvent être éjectées à des vitesses élevées et provoquer de ce fait des blessures.

- Scier la pièce en exerçant une poussée sur la scie. Ne pas scier la pièce en exerçant une traction sur la scie. Pour effectuer une coupe, lever la tête d'abattage et la placer au-dessus de la pièce sans la couper, lancer le moteur, appuyer sur la tête

d'abattage et scier la pièce en exerçant une poussée sur la scie. Une opération de coupe tirante est susceptible de provoquer le déplacement de la lame de scie vers le sommet de la pièce et de propulser violemment ainsi l'assemblage de la lame vers l'opérateur.

- Ne jamais croiser la main avec la ligne de coupe prévue, que ce soit devant ou derrière la lame de scie. Soutenir la pièce "main croisée", c'est-à-dire en maintenant la pièce du côté droit de la lame de scie avec la main gauche ou inversement, est très dangereux.

- Ne pas approcher les mains de la partie arrière du guide à une distance de moins de 100 mm par rapport à chaque côté de la lame de scie, afin de retirer des copeaux de bois, ou pour toute autre raison, et ce, alors que la lame tourne. La proximité de la lame de scie en rotation et de la main peut ne pas être évidente et peut risquer de provoquer de graves blessures.

- Examiner la pièce avant de la couper. Si la pièce est courbée ou gauchie, la serrer avec la face courbée extérieure dirigée vers le guide. Toujours s'assurer de l'absence d'espace entre la pièce, le guide et la table le long de la ligne de coupe. Les pièces pliées ou gauchies peuvent se tordre ou se décaler et peuvent entraîner un blocage de la lame de scie en rotation lors de la coupe. Il convient que la pièce ne comporte aucun clou ni aucun corps étranger.

- Ne pas utiliser la scie tant que la table n'est pas dégagée de tous les outils, copeaux de bois, etc., à l'exception de la pièce. Les petits débris, les morceaux de bois détachés ou d'autres objets en contact avec la lame en rotation peuvent être éjectés avec une vitesse élevée.

- Ne couper qu'une seule pièce à la fois. Plusieurs pièces empilées ne peuvent être serrées ou entourées de manière appropriée et peuvent bloquer la lame ou se décaler lors de la coupe.

- S'assurer que la scie à onglets est montée ou placée sur une surface de travail solide et de niveau avant utilisation. Une surface de travail solide et de niveau réduit le risque d'instabilité de la scie à onglets.

- Planifier votre travail. À chaque changement de réglage de l'angle de biseau ou d'onglet, s'assurer que le guide réglable est réglé correctement afin de soutenir la pièce, et n'affecte pas la lame ou le système de protection. Sans mettre l'outil en position "MARCHE" et sans aucune pièce placée sur la table, déplacer la lame de scie en simulant une coupe complète afin de s'assurer de l'absence de tout obstacle ou de tout risque de sectionnement du guide.

- Prévoir un support approprié tel que des rallonges de table, des chevalets de sciage, etc. pour une pièce plus large ou plus longue que le plateau de la table. Des pièces plus longues ou plus larges que la table de la scie à onglets peuvent basculer si elles ne sont pas soutenues de manière sûre. Un basculement de la pièce coupée ou de la pièce à couper peut soulever le protecteur inférieur ou la pièce coupée ou à couper peut être éjectée par la lame en rotation.

- Ne pas demander à une tierce personne de servir de rallonge de table ou de support supplémentaire. Un support instable de la pièce peut entraîner le blocage de la lame ou le décalage de la pièce lors de la coupe, vous entraînant, de même que l'assistant, dans la lame en rotation.

- La pièce coupée ne doit pas être coincée ou comprimée par quelque moyen que ce soit contre la lame de scie en rotation. Si elle devait être enserrée, c'est-à-dire à l'aide de butées longitudinales, la pièce coupée pourrait être coincée contre la lame et être éjectée violemment.

- Toujours utiliser un presseur ou un appareil de serrage conçu pour soutenir correctement tout matériau rond tel que des tiges ou des tubes. Les tiges ont tendance à rouler lors de leur coupe, ce qui provoque une "action de morsure" de la lame et entraîne la pièce et la main dans ladite lame.

- Laisser la lame atteindre sa vitesse maximale avant qu'elle n'entre en contact avec la pièce. Cela réduit le risque d'éjection de la pièce.

- Lorsque la pièce ou la lame est coincée, mettre la scie à onglets en position arrêt. Attendre l'arrêt complet de toutes les parties mobiles et débrancher la prise de la source d'alimentation et/ou retirer le bloc-piles. Libérer ensuite le matériau coincé. Un sciage continu avec une pièce coincée peut entraîner

une perte de contrôle ou endommager la scie à onglets.

- Une fois la coupe achevée, relâcher l'interrupteur de puissance, abaisser la tête d'abattage et attendre l'arrêt de la lame avant de retirer la pièce coupée. Il est dangereux d'approcher la main de la lame qui continue de tourner.

- Maintenir la poignée fermement lors de la réalisation d’une coupe incomplète ou lors du relâchement de l'interrupteur de puissance avant que la tête d'abattage ne soit totalement à l'arrêt. Le freinage de la scie peut provoquer une saccade descendante de la tête d'abattage, entraînant de ce fait un risque de blessure.

- Ne pas transporter l'outil par des supports à pièces. Les supports pourraient se plier ou se casser, provoquant la chute de l'outil. Ne porter l'outil qu'en utilisant les poignées.

- Maintenir en l'état les étiquettes et les plaques d'identification. Des informations importantes y figurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d'entretien MILWAUKEE pour un remplacement gratuit.

AVERTISSEMENT Pour réduire le risque de blessures dans les applications qui produisent une quantité considérable de poussière, utilisez une solution d'extraction de poussière conforme à l'OSHA conformément aux instructions d'utilisation de la solution.

- Toujours faire preuve de bons sens et procéder avec prudence lors de l'utilisation d'outils. C'est impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprenez pas ces instructions d'opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d'informations ou formation.

* AVERTISSEMENT Certaines poussières générées par les activités de ponçage, de coupe, de rectification, de perforage et d'autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l'appareil reproducteur. Parmi ces substances figurent:

• le plomb contenu dans les peintures à base de plomb;
• la silice cristalline des briques, du ciment et d'autres matériaux de maçonnerie, ainsi que
• l'arsenic et le chrome des sciages traités chimiquement. Les risques encourus par l'opérateur envers ces expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l'exposition à ces substances chimiques, l'opérateur doit : travailler dans une zone bien ventilée et porter l'équipement de sécurité approprié, tel qu'un masque anti-poussière spécialement conçu pour filtrer les particules microscopiques.

No de Cat....6955-20

Volts....120 CA

Ampéres 15

T/min. à vide....3 200

Taille de l'axe 5/8"

Taille de la lame : 305 mm (12")

Épaisseur de la lame 3,1 mm (1/8") Max

Hauteur maximale à 90°...... 166,4 mm (6,55") de hauteur pour 53,3 mm (2,1") de largeur

Hauteur maximale à 45° 166,4 mm (6,55") de hauteur pour 10,2 mm (0,4") de largeur

Largeur maximale à 90° 342,9 mm (13,5") de largeur pour 102,1 mm (4,02") de hauteur

Largeur maximale à 45° 241,6 mm (9,51") de largeur pour 102,1 mm (4,02") de hauteur

Coupes combinées.... Capacité de coupe avec onglet à 45° et biseau à 45°

Gauche....241,6 mm (9,51") de largeur pour 57,2 mm (2,25") de hauteur

Droite....241,6 mm (9,51") de largeur pour 48,3 mm (1,9") de hauteur

Pictographie

Insolation

Courant alternatif

Ampères

n_0 XXXX min^-1 Tours-minute à vide (RPM)

UL Listing Mark pour Canada et États-Unis

Tenez toujours les mains à l'écart de la ligne de coupe

Zone mains à l'écart – éloignez toujours vos mains de la zone mains à l'écart pendant l'utilisation de l'appareil. Tout contact avec la lame peut entraîner de graves blessures.

Cordons de rallonge

Si l'emploi d'un cordon de rallonge est nécessaire, un cordon à trois fils doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois fils. Plus la longueur du cordon entre l'outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L'utilisation d'un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l'outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu'un cordon de calibre 16. Lorsque vous utilisez plus d'une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs

outils, additionnez le chiffre d'intensité (ampères) inscrit sur la fiche signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l'emploi des cordons de rallonge

• Si vous utilisez une rallonge à l'extérieur, assurez-vous qu'elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu'elle est adéquate pour usage extérieur.
• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon de rallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.
• Tenez votre cordon de rallonge à l'écart des objets tranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour les cordons de rallonge*
Fiche signalétique Ampères	Longueur du cordon de rallonge (m)
	7,6 15,2 22,9 30,5 45,7
0 - 2,0	18	18	18	18	16
2,1 - 3,4	18	18	18	16	14
3,5 - 5,0	18	18	16	14	12
5,1 - 7,0	18	16	14	12	12
7,1 - 12,0	16	14	12	10	--
12,1 - 16,0	14	12	10	--	--
16,1 - 20,0	12	10	--	--	--

* Basé sur une chute de voltage limite de 5 volts à 150% de l'intensité moyenne de courant.

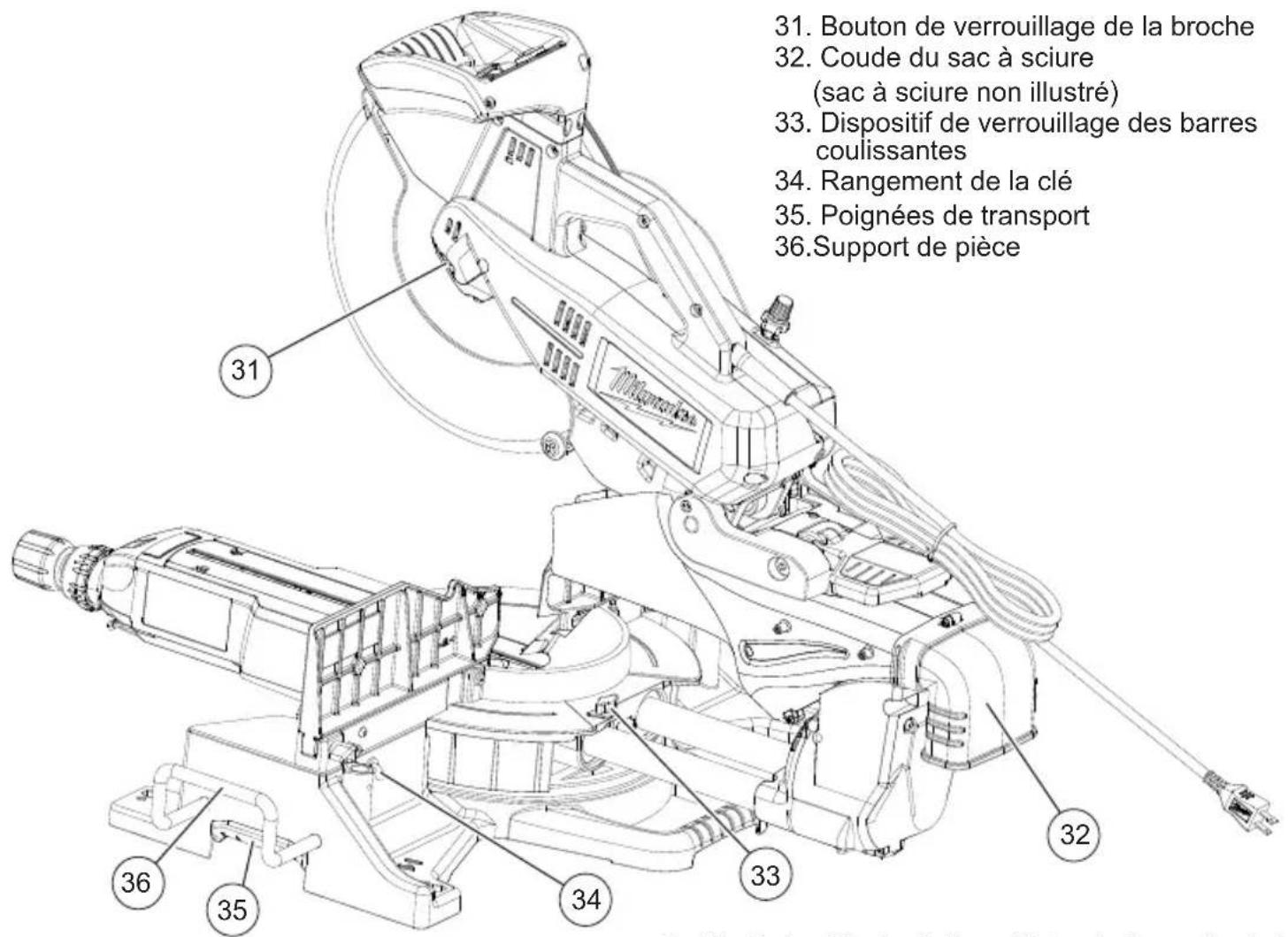

Description fonctionnelle

1. Tête porte-scie
2. Interrupteur MARCHE/ARRÊT (ON/OFF) de la lampe d'éclairage
3. Verrou
4. Poignée supérieure
5. Gâchette MARCHE/ARRÊT (ON/OFF)
6. Protecteur supérieur
7. Protecteur inférieur
8. Support de protecteur
9. Lampes d'éclairage
10. Guide
11. Plaque tournante
12. Indicateur numérique d'angle d'onglet
13. Collier de réglage fin
14. Bouton de verrouillage d'angle d'onglet
15. Levier du mécanisme à crans
16. Pince à pièce
17. Rapporteur d'angle de biseau
18. Patin de la butée de profondeur
19. Port d'éjection de la sciure
20. Goupillon de verrouillage de la tête
21. Conduit d'éjection de la sciure
22. Lever de réglage du biseau
23. Bouton de réglage de la butée de profondeur
24. Plaques à entailler réglables
25. Aiguille d'angle d'onglet
26. Rapporteur d'angle d'onglet
27. Trous de montage (4)
28. Bouton de verrouillage du guide
29. Trous de montage (4) des panneaux de façade du guide
30. Barres coulissantes

31. Bouton de verrouillage de la broche 32. Coude du sac à sciure (sac à sciure non illustré) 33. Dispositif de verrouillage des barres coulissantes 34. Rangement de la clé 35. Poignées de transport 36.Support de pièce

Avertissement

Si le fil de mise à la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n'êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérifier par un électricien. N'altérez pas la fiche du cordon de l'outil. N'enlevez pas de la fiche, la dent qui sert à la mise à la terre. N'employez pas l'outil si le cordon ou la fiche sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la fiche du cordon ne s'adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre (fiche à trois dents)

Les outils marqués « Mise à la terre requise » sont pourvus d'un cordon à trois fils dont la fiche a trois dents. La fiche du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l'outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l'utilisateur contre les risques de choc électrique. La dent de mise à la terre de la fiche est reliée au système de mise à la terre de l'outil via le fil vert du cordon. Le fil vert du cordon doit être le seul fil raccordé à un bout au système de mise à la terre de l'outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La fiche du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Fig. A

Outils à double isolation (fiche à deux dents)

Les outils marqués « Double Isolation » n'ont pas besoin d'être raccordés à la terre. Ils sont pourvus d'une double isolation conforme aux exigences de l'OSHA et satisfont aux normes de l'Underwriters Laboratories, Inc., de l'Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l'électricité). Les outils double isolation peuvent être branchés sur n'importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Système de scie à onglets

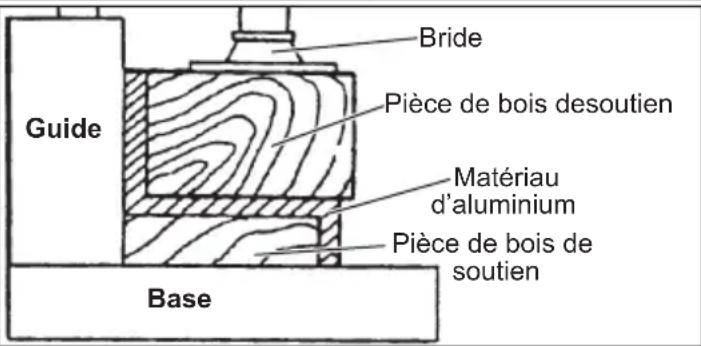

La scie à onglets MILWAUKEE modèle 6955-20 est munie d'une plaque en acier robuste avec des crans (arrêts). Cette plaque d'acier est très résistante et permet une précision répétée à chacun des crans. L'angle d'onglet peut être réglé à l'aide des crans afin de donner les angles de coupe les plus fréquemment utilisés soit 0°, 15°, 22,5°, 31,62°, 45° à droite et à gauche et aussi 60° à droite. Le modèle 6955-20 offre une plage d'angles de coupe allant de 55° sur la gauche à 60° sur la droite. Le roulement de qualité industrielle permet d'ajuster la plaque tournante rapidement et de façon précise sur n'importe quel de ces angles.

Fonction de réglage fin de l'angle d'onglet

Pour certains travaux de menuiserie minutieux, notamment la conception d'un cadre de fenêtre ou de porte, il peut être nécessaire de compenser l'absence d'angles droits par un réglage fin de l'angle d'onglet de la plaque tournante. Le système de réglage fin de l'angle d'onglet permet d'effectuer ce processus de façon simple et rapide, particulièrement lorsque la scie est positionnée près d'un cran d'onglet (arrêt).

Indicateur numérique d'angle d'onglet

La scie à onglets MILWAUKEE modèle 6955-20 possède un indicateur numérique d'angle d'onglet situé sur le devant de la plaque tournante qui permet de fixer l'angle d'onglet de la plaque tournante avec une précision de 0,1°. L'indicateur numérique d'angle d'onglet est fondé sur la précision mécanique de la plaque tournante. Il n'est pas nécessaire d'effectuer l'ajustement du dispositif d'affichage puisque l'étalonnage s'effectue automatiquement à chaque fois que la plaque tournante est positionnée sur un cran d'onglet.

L'utilisation du système de réglage fin de l'angle d'onglet jumelée à celle de l'indicateur numérique permet d'ajuster légèrement l'angle de coupe de façon précise et rapide sur la plage d'angles d'onglet. L'utilisation combinée de ces fonctions permet de simplifier l'ajustement de la plaque tournante et la répétition de tout réglage d'angle d'onglet.

Lorsque la plaque tournante est positionnée à un angle d'onglet à GAUCHE, l'indicateur numérique affichera le symbole (−) devant l'angle (par exemple : -22,5° ou -44,7°). Lorsque la plaque tournante est positionnée à un angle d'onglet à DROITE, l'indicateur numérique présentera les données comme suit : 22,5° ou 44,7°.

Fonction de réglage à double biseau

La fonction de réglage à double biseau permet d'effectuer des ajustements de façon rapide et précise pour les angles de coupe à gauche et à droite. L'angle de biseau peut être réglé à l'aide des crans (arrêts) afin de donner les angles de coupe utilisés les plus fréquemment soit 0°, 22,5°, 33,85° et 45° à droite et à gauche. Le mécanisme de coupe en biseau offre également plusieurs degrés de coupe supplémentaire au-delà de 45° tant à droite qu'à gauche.

Circuit électronique de commande de rétroaction

Le circuit électronique de commande de rétroaction aide à améliorer l'utilisation de l'outil ainsi que sa durée de vie. Il permet à l'outil de maintenir une vitesse et un couple constants entre les conditions de charge et les conditions sans charge. Le démarrage en douceur permet de minimiser la réaction de couple au démarrage tant pour l'outil que pour l'utilisateur et d'augmenter la vitesse graduellement de zéro à la vitesse maximale à vide.

Frein électrique

Le frein électrique s'engage lorsque la gâchette est relâchée, ce qui entraîne l'arrêt de la lame et permet d'effectuer l'opération désirée. AVERTISSEMENT! Le frein électrique ne doit pas être considéré comme un substitut aux protecteurs, il est donc essentiel de toujours attendre l'arrêt complet de la lame avant de retirer celle-ci du trait de scie. La lame s'arrête généralement en 4 à 5 secondes. Il peut toutefois y avoir un délai entre le moment où la gâchette est relâchée et le moment où le frein électrique s'engage. Le frein peut parfois ne pas fonctionner. Si cela est fréquent, un entretien devra alors être effectué par un centre de service MILWAUKEE autorisé.

Lampes d'éclairage

La scie à onglets MILWAUKEE modèle 6955-20 possède deux lampes d'éclairage haute puissance situées des deux côtés de la lame afin d'éclairer la zone de coupe ainsi que la pièce à travailler de façon à assurer une bonne vision de la lame lorsqu'elle s'approche de la ligne de taille. L'interrupteur MARCHE/ARRÊT des lampes d'éclairage est situé sur la poignée de la gâchette. Les ampoules, de modèle standard GE 193, ont une durée de vie de plusieurs années.

Collecteur de sciure

Le collecteur de sciure de la scie à onglets Milwaukee modèle 6955-20 est muni d'une chute à sciure située des deux côtés de la lame afin de capter et de diriger la poussière vers l'arrière de la scie. Un sac à sciure ainsi qu'un coude pour ce sac sont inclus avec la scie et peuvent être fixés à l'embout de la chute à sciure. Une fermeture à glissière, située au bas du sac à sciure, permet de vider facilement le sac. Lorsque la scie est utilisée sur un banc de scie, la fermeture à glissière du sac à sciure peut demeurer ouverte afin de permettre à la sciure de tomber dans un récipient à déchets.

Poignées de transport

Afin de faciliter le transport de la scie, des poignées sont situées de chaque côté de la plaque et une poignée supplémentaire se trouve sur le dessus de la tête porte scie. Toujours verrouiller la tête porte scie vers le bas lors du transport. AVERTISSEMENT! Ne pas transporter l'outil par des supports à pièces.

Avertissement

Pour minimiser les risques de blessures, débranchez toujours l'outil avant d'y faire des réglages, d'y attacher ou d'en enlever les accessoires. L'usage d'accessoires autres que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Installation des supports de pièces

Les supports de pièces sont utilisés comme rallonges de support pour couper des pièces plus longues. Pour installer, insérez un support dans les trous sur le côté de la table avec le U-Bend pointant vers le haut. Serrez les vis sous la scie pour les fixer. AVERTISSEMENT! Ne pas transporter l'outil par des supports à pièces.

Réglage de la scie à onglets

Le réglage complet de la scie à onglets modèle 6955-20 est effectué à l'usine. Si le transport et la manutention ont déréglé l'outil, veuillez suivre les instructions ci-dessous afin d'effectuer le réglage de la scie avec précision. Ce réglage devrait conserver sa précision s'il est effectué correctement et si l'utilisation et le transport de l'outil s'effectuent dans des conditions normales.

Équerrage de la lame (à 90°) par rapport au guide (onglet à 0°)

1. Débrancher la scie.
2. Placer une équerre contre le guide et la lame et éviter que l'équerre touche aux dents de la lame, ce qui rendrait la mesure imprécise.
3. Desserrer le bouton de verrouillage de l'onglet et aligner la scie pour fixer l'onglet à 0°. Ne pas serrer le bouton de verrouillage.
4. Si la lame de scie n'est pas exactement perpendiculaire au guide, utiliser la clé fournie pour desserrer les vis qui permettent de fixer le rapporteur d'onglet sur la base. Déplacer le rapporteur vers la gauche ou la droite jusqu'à ce que la lame soit perpendiculaire au guide et vérifier à l'aide d'une équerre. Resserrer les vis.
5. Desserrer la vis de réglage de l'aiguille d'angle d'onglet et replacer l'aiguille de manière à ce qu'elle indique le zéro. Une fois l'aiguille placée correctement, resserrer la vis.

Équerrage de la lame (à 90°) par rapport à la table (biseau à 0°)

1. Débrancher la scie.
2. Placer l’équerre contre la table et la lame et éviter que l’équerre touche aux dents de la lame, ce qui rendrait la mesure imprécise.
3. Retirer les 6 vis qui tiennent ensemble les parois du port d’éjection de la sciure.
4. Déplacer le levier de réglage du biseau jusqu'au milieu et enfoncer là un outil (tournevis, etc.) pour garder la poignée dans cette position. Déplacer la tête porte scie jusqu'à ce que le mécanisme à crans du biseau s'arrête sur la position 0°.
5. Desserrer les 2 vis (T25) situées en avant de l'axe de biseau. Ces vis sont utilisées pour serrer le corps du mécanisme à crans.
6. À l'aide d'une clé T25, il est possible d'ajuster l'angle de biseau de la lame par rapport à la table. Tourner la vis dans le sens horaire pour incliner la lame vers la droite et la tourner dans le sens antihoraire pour incliner la lame vers la gauche.
7. Une fois la lame réglée pour un biseau à 0°, serrer les 2 vis jusqu'à 85-100 po lb.
8. Retirer l'outil qui a été utilisé afin de bloquer le levier de réglage du biseau.
9. Amener le levier de réglage du biseau à la position « lock » (verrouillage).
10. Réassembler les parois du port d'éjection de la sciure et serrer solidement les 6 vis.
11. Au besoin, desserrer les vis de réglage de l'aiguille d'angle de biseau et la replacer de manière à ce qu'elle indique le zéro. Une fois l'aiguille placée correctement, resserrer les vis.

Installation de la scie à onglets

Pour empêcher l'outil de glisser, basculer ou tomber en cours d'opération, il est possible de le monter sur une surface de support comme un établi robuste et de niveau. Disposer la scie et l'établi de manière à avoir suffisamment d'espace pour procéder à la coupe transversale de longues pièces à travailler. Pour fixer la scie sur l'établi, insérer des pièces de fixation dans les trous situées dans les coins de la base de la scie.

Installation du sac à sciure

Utiliser le sac à sciure pour recueillir ou écarter la sciure. Insérer le coude du sac à sciure dans le port d'éjection de la sciure situé à l'arrière de la scie. Fixer ensuite le sac à sciure en l'accrochant sur le coude. Toujours vider le sac avant d'entreposer l'outil et le vider fréquemment durant l'utilisation.

Élévation et abaissement de la tête porte scie Il importe de bloquer la tête porte scie en position basse au moment de transporter et d'entreposer l'outil. L'outil est expédié avec la tête porte scie verrouillée dans cette position. Pour la déverrouiller, appuyer sur la tête et la tenir baissée tout en enlevant la goupille de verrouillage

Verrouillage et déverrouillage du mécanisme de coulissement

Toujours verrouiller le mécanisme de coulissement avant de transporter ou d'entreposer la scie. Pour le déverrouiller, desserrer le mécanisme de verrouillage des rails de glissement en le tournant dans le sens antihoraire. Pour le verrouiller, serrer le mécanisme de verrouillage des rails de glissement en le tournant dans le sens horaire.

Verrouillage

La gâchette comprend un trou dans lequel il est possible d'insérer un cadenas afin de verrouiller l'outil lorsqu'il n'est pas utilisé. Utiliser un cadenas doté d’un arceau de 6,4 mm (1/4") et toujours s’assurer de débrancher l’outil avant de l’installer (le cadenas n’est pas fourni avec l’outil).

Choix de la lame de scie à onglets appropriée

Utiliser seulement des lames de scie à onglets coulissante avec la scie à onglets coulissante à double biseau Milwaukee. Les lames de scie qui présentent un angle d'attaque négatif ou de 0° conviennent bien aux scies à onglets coulissantes. Si l'angle d'attaque est négatif, cela signifie que les dents de la scie s'écartent du sens de la rotation. Si l'angle de coupe est de 0°, cela signifie que les dents de la scie sont alignées avec le centre de la lame. Un angle d'attaque faible ou négatif ralentira la vitesse d'avancement et la lame aura moins tendance à « monter » sur la pièce coupée.

Installation et changement des lames

Toujours s'assurer que les lames sont propres et tranchantes. Les lames émoussées ont tendance à provoquer une surcharge de l'outil, ainsi qu'à se coincer et à être pincées. Utiliser des lames de 305 mm (12") homologuées pour une vitesse d'au moins 5 500 r/min.

1. Débrancher l'outil.
2. Tout en gardant la tête porte scie levée, utiliser la clé fournie (1) pour desserrer de 1/4 de tour la vis arrière du support du protecteur.
3. Relever le protecteur inférieur (2).

Desserrer la vis arrière du support du protecteur Faire pivoter le protecteur supérieur vers le haut

1. Desserrer (sans la retirer) la vis avant du support de protecteur (3) jusqu'à ce qu'il soit possible de relever le support du protecteur et d'exposer la vis de la lame (4). Abaisser le protecteur inférieur jusqu'à ce qu'il s'appuie sur la vis avant du support du protecteur. Cela permettra de soutenir le protecteur et de le garder à l'écart pendant le changement de la lame.

3 Desserrer la vis avant du support du protecteur 4 Faire pivoter le support du protecteur vers le haut

1. Appuyer sur le bouton de verrouillage de la broche et tourner la broche jusqu'à ce que le bouton de verrouillage s'enclenche.
2. À l'aide de la clé, desserrer et retirer la vis de la lame filetée à gauche en la tournant dans le sens horaire.
3. la poussière et les débris. Examiner les pièces afin de s'assurer qu'elles ne sont pas endommagées. Remplacer les pièces au besoin.

Lame Flasque intérieure Vis de la lame Flasque extérieure Rondelle de la lame

1. Installer la flasque de lame intérieure, tel qu'illustré.
2. Insérer la rondelle de la lame dans l'alésage central de la lame.
3. Faire correspondre la flèche située sur la lame avec celle qui est située sur le protecteur inférieur. Glisser la lame dans le protecteur supérieur et sur la broche.
4. Installer la lame extérieure.
5. Appuyer sur le bouton de verrouillage de la broche et tourner la broche jusqu'à ce que le bouton de verrouillage s'enclenche. Insérer la vis de la lame et la serrer solidement en la tournant dans le sens antihoraire à l'aide de la clé.
6. Tourner le support du protecteur en position et serrer solidement les deux vis. Remettre la clé dans le rangement de la clé.
7. Abaisser la tête porte scie et vérifier le dégagement entre la lame et les plaques à entailler réglables. Important : le protecteur inférieur doit bouger librement. La lame doit également tourner librement (voir la section intitulée « plaques à entailler réglables »).

Réglage des plaques à entailler

Les plaques à entailler, en soutenant la rive de la pièce à travailler, permettent de réduire les déchirures et l'éclatement le long de la coupe. La largeur des lames variant, ajuster les plaques en conséquence à chaque changement.

Ne jamais procéder à la coupe d'une pièce sans avoir installé les plaques à entailler réglables. Celles-ci peuvent être réglées à leur largeur maximale afin de s'adapter à des lames de toute largeur ainsi qu'à tout angle de biseau s'il n'y a aucun risque de déchirure ou d'écaillage du matériau.

1. Débrancher l'outil.
2. Installer la lame qui doit être utilisée. Chaque fois que la lame est changée, s'assurer que les plaques à entailler sont réglées correctement.
3. Régler l'angle de biseau. Chaque fois que l'angle de biseau est modifié, s'assurer que les plaques à entailler sont réglées correctement.
4. Desserrer les six vis de réglage des plaques à entailler.
5. Abaisser la tête porte scie de manière à obtenir la profondeur de coupe maximale (abaisser complètement la tête).
6. Glisser les plaques à entailler de manière à obtenir l'espace désiré et serrer les six vis.
7. Avant de démarrer l'outil, s'assurer que la lame de la scie n'entre pas en contact avec les plaques à entailler.

Maniement

AVERTISSEMENT Afin de minimiser le risque de blessures, toujours porter la protection oculaire appropriée certifiée conforme à la norme ANSI Z87.1.

Lorsque des travaux sont faits dans des situations poussiéreuses, porter une protection respiratoire ou bien, utiliser une solution d'extraction de poussière conforme aux normes OSHA.

Toujours attendre l'arrêt complet de la lame et débrancher l'outil avant de changer d'accessoire ou d'effectuer des réglages. Ne pas retirer les protecteurs.

Ne pas transporter l'outil par des supports à pièces. Les supports pourraient se plier ou se casser, provoquant la chute de l'outil. Ne porter l'outil qu'en utilisant les poignées.

Utilisation de panneaux de façade pour le guide (sous guides à dégagement nul)

On retrouve dans le guide des trous de montage qui permettent d'y fixer des panneaux de façade. Ces panneaux éloignent le guide de la pièce à travailler, ce qui permet de mieux soutenir certaines pièces à travailler. Ils permettent également de réduire l'éclatement de la pièce à travailler. Si la largeur du guide augmente, on pourra couper une pièce légèrement plus haute (quant à elle, toutefois, la largeur maximale pouvant être coupée diminuera légèrement). De la même façon, si l'utilisateur place un panneau sur la plaque de la scie et la pièce à travailler sur le dessus de ce panneau, il est possible de couper une pièce plus large (mais moins haute).

Protecteurs

L'outil est expédié avec les protecteurs supérieur et inférieur installés. Le protecteur inférieur doit recouvrir la lame lorsque la tête porte scie est relevée et il doit bouger librement et s'ouvrir automatiquement au moment d'abaisser la tête porte scie dans la pièce à travailler. Si le protecteur inférieur semble desserré, s'il est bloqué ou s'il est impossible de le déplacer pour recouvrir la lame lorsque la tête porte scie est relevée, serrer les vis du support du protecteur. S'il ne bouge toujours pas librement, confier la scie à un centre de réparations agréé. Ne pas tenter d'ouvrir le protecteur au-delà de ce que permet le mécanisme automatique.

Choix de la pièce à travailler

Éviter les pièces poisseuses, noueuses, mouillées ou gauchies. Ces matériaux ont tendance à créer des pincements. Les pièces qui s'arquent et qui pincent la lame peuvent entraîner un rebond. Examiner les pièces avant de les couper pour retirer les clous, le cas échéant. Toujours s'assurer que la lame est propre et tranchante, autrement elle produira une entaille étroite et aura tendance à être pincée par la pièce à travailler. Il n'est pas recommandé d'utiliser cet outil pour couper des métaux ferreux comme le fer et l'acier. Consulter la section « Applications » afin de prendre connaissance de la liste complète des matériaux pouvant être coupés par l'outil.

Soutien adéquat de la pièce à travailler

Soutenez toujours la pièce à travailler pendant l'opération, autrement elle peut se soulever et être entraînée dans la scie. AVERTISSEMENT! Utilisez, dans la mesure du possible, des pinces pour soutenir la pièce afin de tenir vos mains à l'écart de la lame. N'utilisez pas cette scie pour couper des pièces trop petites pour être maintenues solidement à l'aide d'une pince ou à la main.

1. Utilisation du guide : Alignez la pièce à travailler pour qu'elle soit d'aplomb avec le guide afin d'offrir un chemin de coupe droit à la lame de la scie. Cela permettra d'éviter que les dents de la lame ne se coincent. Le guide peut servir de support pour les coupes d'onglet,

en biseau et composées. AVERTISSEMENT! Éloignez toujours vos mains de la zone mains à l'écart pendant l'utilisation de l'outil. Utilisez les poignées de guide pour vous assurer que vos mains n'entrent pas dans la zone mains à l'écart.

1. Utilisation d'une bride de serrage : Attachez la pièce à travailler à la table à l'aide de la bride de serrage fournie. Vous pouvez déplacer la bride de serrage vers l'un des côtés de la table.

a. Insérez la bride de serrage dans l'une des emboîtures située à l'arrière des guides. b. Tournez la bride jusqu'à ce qu'elle s'insère entièrement dans l'emboîture. c. Faites tourner la bride afin que la vis soit au-dessus de la table. d. Serrez la vis de la bride pour immobiliser la pièce à travailler sur la table.

1. Utilisation d'une pince en C : serrez la pièce à travailler au guide à l'aide d'une pince en C.

Soutien des pièces à travailler plus longues

Il importe de soutenir les pièces à travailler plus longues sur toute leur longueur. Si la scie est utilisée sur un établi, relever la pièce à travailler à une hauteur de 120,7 mm (4 3/4") à partir de la base de la scie. Plusieurs types de bancs de scie vendus sur le marché secondaire sont conçus spécialement pour les scies à onglets, ce qui permet de soutenir tous les types de pièces à travailler.

Réglage de l'angle d'onglet

Il est possible d'ajuster l'angle d'onglet à l'aide du mécanisme à crans afin d'obtenir des angles de coupe standards et précis. Utiliser l'aiguille d'angle d'onglet pour régler la plaque tournante à un degré donné de la plage d'angles d'onglet. L'indicateur numérique d'angle d'onglet affiche l'angle sélectionné.

1. Desserrer le bouton de verrouillage d'angle d'onglet.
2. Pour régler l'angle d'onglet, soulever le levier du mécanisme à crans et faire pivoter la plaque tournante vers le cran le plus près de l'angle désiré. La scie permet de couper des angles qui se situent entre 55° vers la gauche et 60° vers la droite. Les crans sont situés à 0°, 15°, 22,5°, 31,62°, 45° et 60°.
3. Serrer le bouton de verrouillage d'angle d'onglet sur le cran choisi avant d'entreprendre une coupe.
4. Pour effectuer un réglage fin de l'angle d'onglet :

A. Soulever le levier du mécanisme à crans et le maintenir relevé.

B. Pousser le collier de réglage fin vers l'avant jusqu'à ce qu'il s'enclenche de manière à effectuer un dépassement.

C. Tourner le collier de réglage fin vers la gauche ou la droite jusqu'à ce que l'angle désiré s'affiche sur l'indicateur numérique d'angle d'onglet. ¼ tour = une modification de 1° de l'angle d'onglet.

D. Serrer le bouton de verrouillage d'angle d'onglet afin de bien fixer la table d'onglet avant procéder à la coup

E. Soulever le levier du mécanisme à crans afin de relâcher le collier de réglage fin.

Réglage de l'angle de biseau

Il est possible d'ajuster l'angle de biseau à l'aide du mécanisme à crans afin d'obtenir des angles de coupe standards. Pour obtenir des angles de coupe différents, utiliser le rapporteur d'angle de biseau. Le mécanisme de biseau permet également plusieurs degrés de dépassement de la fin de course à gauche et à droite.

1. Débrancher l'outil.
2. Au moment de régler l'angle de biseau, placer une main sur la poignée avant pour conserver un meilleur contrôle.
3. Avec l'autre main, soulever le levier de réglage du biseau :

A. Pour positionner l'outil sur un des crans, soulever le levier de réglage du biseau jusqu'à mi-hauteur (jusqu'à ce qu'il « s'enclenche ») afin de déplacer la tête porte scie vers la gauche ou la droite jusqu'au cran choisi. B. Pour bouger librement la tête porte scie sur le rapporteur, soulever entièrement le levier de réglage du biseau.

1. Tirer ou pousser la tête porte scie jusqu'à l'angle désiré à l'aide du rapporteur d'angle de biseau.
2. Verrouiller l'angle de biseau en appuyant sur le levier de réglage du biseau avant de procéder à la coupe.

Angles des crans 22.5° 33.85° 45° 22.5° 33.85° 45° Déverrouiller Levier de réglage du biseau Verrouiller

Réglage de la profondeur de coupe

Il est possible de régler la profondeur de coupe pour effectuer des rainures et des feuillures.

1. Débrancher l'outil.
2. Pour régler la profondeur de coupe, faire pivoter le patin de butée de profondeur vers l'avant de la scie.
3. Abaisser la tête porte scie à la profondeur de coupe désirée.
4. Tourner le bouton de réglage de la butée de profondeur jusqu'à ce qu'il entre en contact avec le patin. Verrouiller la profondeur de coupe à l'aide de l'écrou de blocage.
5. Brancher l'outil et faire une coupe d'essai afin de vérifier la profondeur de coupe.
6. Pour enlever la limite à la profondeur de coupe, desserrer l'écrou de blocage en le tournant dans le sens antihoraire et faire pivoter le patin pour l'écarter du devant de la scie.

Bouton Écrou de blocage Patin

Réglage des guides

1. Desserrer les boutons de verrouillage du guide.
2. Il est possible de glisser le guide de gauche d'un côté à l'autre jusqu'à la position désirée afin de permettre des coupes en biseau ou des coupes composées vers la gauche.
3. Toujours placer le guide correctement afin de bien soutenir la pièce à travailler.
4. Serrer les boutons de verrouillage du guide avant de procéder à la coupe.

NOTE : Si une des parties du guide bouge le moindre-ment vers l'avant ou l'arrière, serrer la vis de pression, située derrière la fente d'insertion de chaque guide.

Lampes d'éclairage

Utiliser l'interrupteur ON/OFF pour allumer les lampes d'éclairage de la plaque tournante avant d'effectuer une coupe. Éteindre les lampes une fois l'opération terminée.

Avertissement

Pour réduire les risques de blessures, ne pas se fier entièrement sur le frein en tant que dispositif de sécurité. Toujours attendre l'arrêt complet de la lame avant d'approcher tout objet de celle-ci.

Pour réduire les risques de blessures, s'assurer que tous les réglages sont bien verrouillés avant de procéder à la coupe d'une pièce à travailler.

Démarrage et arrêt de l'outil

Tenez toujours fermement la poignée à gâchette. Le démarrage ou l'arrêt du moteur peut déplacer légèrement la poignée vers le haut ou le bas. AVERTISSEMENT! Abaissez le levier de verrouillage d'onglet et serrez tous les réglages avant l'utilisation. AVERTISSEMENT! Assurez-vous que vos mains sont hors de la zone Mains à l'écart.

1. Pour démarrer le moteur, appuyez sur la gâchette.
2. Pour arrêter le moteur, relâchez la gâchette. Le frein électrique arrête la lame en 4 secondes environ. AVERTISSEMENT! Le frein ne remplace pas les protections et peut être défaillant. Attendez toujours que la lame s'arrête complètement avant de retirer la pièce. Si le frein ne s'arrête pas, la lame fonctionne de façon irrégulière, retournez l'outil à un centre d'entretien MILWAUKEE pour des réparations.

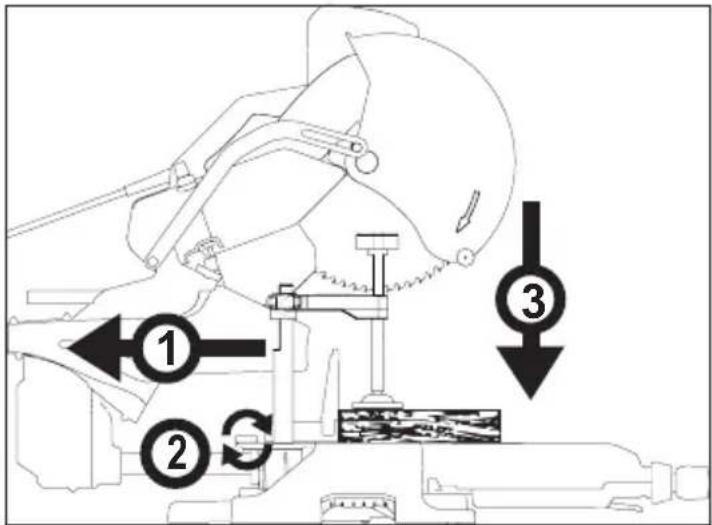

Coupe tronçonnante

Il est possible de verrouiller le mécanisme de glissement afin d'utiliser la scie pour des coupes tronçonnantes (le mécanisme de glissement n'est pas nécessaire). Couper les pièces à travailler de cette manière à chaque fois qu'il est possible de le faire. Une coupe tronçonnante demeure toujours plus facile et rapide qu'une coupe coulissante.

1. Glisser la tête porte scie vers l'arrière (1).
2. Serrer le dispositif de verrouillage des barres coulissantes (2).
3. Brancher l'outil. Soulever complètement la tête porte-scie.
4. Déterminer l'angle de coupe désiré en suivant les étapes décrites aux sections intitulées « Réglage de l'angle d'onglet » et « Réglage de l'angle de biseau ».
5. Disposer la pièce à travailler sur la plaque tournante et l'aligner pour la coupe.
6. Soutenir la pièce à travailler à l'aide de l'une des méthodes décrites à la section « Soutien adéquat de la pièce à travailler ».
7. Démarrer le moteur. Attendre quelques secondes afin de permettre à la lame d'atteindre sa vitesse maximale. Abaisser doucement la tête porte-scie dans la pièce à travailler sur toute son épaisseur (3).
8. Toujours donner le temps nécessaire à la scie pour effectuer l'opération. Le fait de forcer l'outil peut faire caler ou surchauffer le moteur.
9. Une fois la coupe terminée, relâcher la gâchette et attendre que la lame soit complètement arrêtée. Soulever doucement la tête porte scie et retirer la pièce à travailler. Toujours débrancher l'outil avant de retirer les pièces de bois libérées qui auraient pu se loger à l'intérieur du protecteur.

Coupe coulissante

Il est possible de couper des pièces à travailler plus larges en utilisant le mécanisme de coulisse.

1. S'assurer que le dispositif de verrouillage des barres coulissantes est desserré et que la tête porte-scie bouge librement vers l'arrière et l'avant.
2. Déterminer l'angle de coupe désiré en suivant les étapes décrites aux sections intitulées « Réglage de l'angle d'onglet » et « Réglage de l'angle de biseau ».
3. Disposer la pièce à travailler sur la plaque tournante et l'aligner pour la coupe.
4. Soulever la tête porte-scie et coulisser la scie vers l'avant, au-dessus de la pièce à travailler, SANS procéder à la coupe (1).
5. Démarrer le moteur. Attendre quelques secondes afin de permettre à la lame d'atteindre sa vitesse maximale.
6. Abaisser la tête porte-scie (2).
7. Pousser la scie vers l'arrière, à travers la pièce à couper (3).
8. Une fois la coupe terminée, relâcher la gâchette et attendre que la lame soit complètement arrêtée. Soulever doucement la tête porte scie (4) et retirer la pièce à travailler. Toujours débrancher l'outil avant de retirer les pièces de bois libérées qui auraient pu se loger à l'intérieur du protecteur.

Avertissement

Ne pas utiliser la scie pour couper la pierre, la brique, le béton ou les métaux ferreux (le fer, l'acier, l'acier inoxydable ou un alliage de ces métaux).

Ne pas utiliser de meules abrasives avec cette scie.

La sciure produite lors de la coupe de ces matériaux ou de l'utilisation de meules à tronçonner abrasives peut entraîner le coinçement du protecteur de la lame, en plus d'entraîner des blessures.

Matériaux recommandés et applications

Il est possible de couper les matériaux suivants à l'aide d'une scie à onglets combinée coulissante. Il existe plusieurs types de lames. Toujours utiliser la lame qui convient à l'application ou au matériau donné.

• Bois – bois massif, contreplaqué, aggloméré de bois, MDF (panneau de fibres à densité moyenne), panneau de fibres à haute densité, panneau de particules lamellé de mélamine, stratifié Formica, panneau dur (Masonite).
• Plastique – poly(chlorure de vinyle) (PVC), poly(chlorure de vinyle) chloré (PVC-C), polystyrène butadiène acrylonitrile (ABS), matériaux à surface dure (p. ex. Corian®), ainsi que d'autres matières plastiques. Lorsque le découpage plastique, éviter la sur-chauffe de la lame et les dents de la lame pour éviter la fonte de la pièce.
• Métaux non ferreux – aluminium, laiton, cuivre et autres matériaux non ferreux.

Coupe de matériaux non carrés

Coupe de matériaux arrondis (cylindriques)

Il est possible d'utiliser des pièces de bois en « V » pour soutenir les matériaux arrondis comme une tringle à cintres ou un tuyau en plastique.

Châssis en aluminium et autres

types de profilés en U

Pour éviter de déformer un châssis en aluminium pendant la coupe, le soutenir avec des pièces de bois.

Plaged’onglets	Crans pour anglesd’onglet à :
0° à 55°vers la gauche0° à 60°vers la droite	0°, 15°, 22,5°, 31,62°, 45°vers la gauche0°, 15°, 22,5°, 31,62°, 45°vers la droite
Plage debiseaux	Crans pour anglesde biseau à :
0° à 45°vers la gauche0° to 48°vers la droite	0°, 22,5°, 33,85°, 45°vers la gauche0°, 22,5°, 33,85°, 45°, 48°vers la droite

Capacité de coupe pour une moulure de base	Capacité de coupe pour une corniche encastrée
152,4 mm (6") pour 0°152,4 mm (6") pour 45°vers la gauche et la droite	168,3 mm(6 5/8")

Bride Guide Pièce de bois desoutien Matériau d'aluminium Pièce de bois de soutien Base

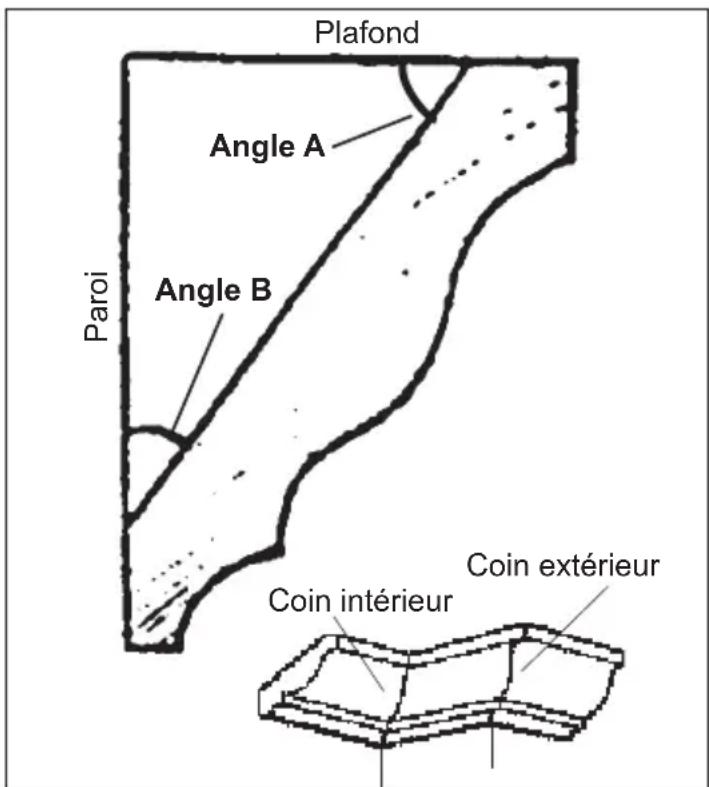

Deux méthodes pour couper une corniche. Lorsqu'on les additionne, les angles formés par les parties de la corniche qui s'appuient complètement sur le plafond et la paroi avec ces surfaces donnent 90° (A + B = 90°). En général, les angles formés par la corniche sont les suivants :

52° et 38° : Un angle de 52° avec le plafond (A) et un angle de 38 à 31,6° vers la gauche et la droite ainsi qu'un cran pour un angle de biseau de 33,9° qui peuvent être utilisés pour couper une corniche de type 52° et 38°, à plat sur la table. Ces réglages sont signalés par des marques en forme de diamant.

45° et 45° : Un angle de 45° avec le plafond (A) et un angle de 45 de 35,3° vers la gauche et la droite ainsi qu'un cran pour un angle de biseau de 30° qui peuvent être utilisés pour couper une corniche de type 45° et 45°, à plat sur la table. Ces réglages sont signalés par un cercle noir.

NOTE : Bien que tous ces angles constituent des mesures standards, les pièces sont rarement construites de manière à ce que les coins fassent exactement 90°. Il peut être nécessaire de peaufiner ces réglages et d'ajuster les angles de coupe en conséquence.

Plafond Angle A Angle B Paroi Coin extérieur Coin intérieur

Coupe de la corniche à plat sur la table de la scie à onglets

Il est avantageux de procéder à la coupe de la corniche à plat sur la table, car il est plus facile ainsi de fixer la moulure à la position de coupe appropriée. De plus, il est possible de couper des parties plus larges de corniche si elle est à plat sur la table de la scie à onglets.

1. Ajuster les angles de biseau et d'onglet en consultant le tableau intitulé « Angles d'onglet de la corniche ». Serrer le bouton de verrouillage de l'angle d'onglet et le bouton de verrouillage de l'angle de biseau.
2. À l'aide de la section « Positionnement » ci-dessous, placer correctement la moulure.

NOTE: Toujours faire des coupes d'essai avec des chutes de bois pour s'assurer que les angles sont adéquats.

1. Procéder à la coupe conformément à la section intitulée « Coupe tronçonnante ».

Coupe de la corniche arc boutée sur le guide (encastrée – en position)

Toujours utiliser un guide pour corniche pour procéder à la coupe de la corniche arc boutée sur le guide. Ce type de coupe ne requiert pas de réglage d'angle de biseau. Il est possible de modifier légèrement l'angle d'ongle sans modifier l'angle de biseau. Avec cette méthode, il est possible de régler rapidement et facilement la scie pour les coins qui ne font pas 90° (carrés).

Corniche standard (é. u.) avec angles de 52° et de 38° (régler l'angle de biseau à 33,85°)

Coin intérieur, côté gauche

1. Bord supérieur de la moulure contre le guide
2. Angle d'onglet réglé à droite sur 31,62°
3. Conserver la section gauche de la pièce coupée Coin intérieur, côté droit
4. Bord inférieur de la moulure contre le guide
5. Angle d'onglet réglé à gauche sur 31,62°
6. Conserver la section gauche de la pièce coupée. Coin extérieur, côté gauche.
7. Bord inférieur de la moulure contre le guide
8. Angle d'onglet réglé à gauche sur 31,62°
9. Conserver la section droite de la pièce coupée

Coin extérieur, côté droit

1. Bord supérieur de la moulure contre le guide
2. Angle d'onglet réglé à droite sur 31,62°
3. Conserver la section droite de la pièce coupée

Corniche standard (é.-u.) avec angles de 45° (régler l'angle de biseau à 0°)

Coin intérieur, côté gauche

1. Bord supérieur de la moulure contre le guide
2. Angle d'onglet réglé à droite sur 45°
3. Conserver la section gauche de la pièce coupée Coin intérieur, côté droit
4. Bord inférieur de la moulure contre le guide
5. Angle d'onglet réglé à gauche sur 45°
6. Conserver la section gauche de la pièce coupée

Coin extérieur, côté gauche

1. Bord inférieur de la moulure contre le guide
2. Angle d'onglet réglé à gauche sur 45°
3. Conserver la section droite de la pièce coupée. Côté droit, coin extérieur.
4. Bord supérieur de la moulure contre le guide
5. Angle d'onglet réglé à droite sur 45°
6. Conserver la section droite de la pièce coupée

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Inspectez votre outil pour des questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute autre condition qui peut affecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après une période pouvant aller de 6 mois à un an, selon l'usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour une inspection.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées propres, à sec et exemptes d'huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants inflammables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retournez l'outil entier au centre de maintenance le plus proche.

Accesoires

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti à l'acheteur d'origine uniquement pour être exempt de vices de matériaux et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d'un outil électrique qui, après examen par MILWAUKEE, s'est avérée être affectée d'un vice de matériau ou de fabrication et ce pendant une période de cinq (5) ans** à compter de la date d'achat, sauf indication contraire. Retourner l'outil électrique à un centre de réparation en usine MILWAUKEE ou à un poste d'entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d'achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d'entretien ou des accidents. Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur rendement. Cette garantie ne couvre pas la réparation des pièces due à l'utilisation normale de l'outil, y compris, mais sans s'y limiter, les mandrins, les brosses, les cordes, les sabots de scie, les porte-lames, les joints toriques, les joints, les amortisseurs, les lames d'entraînement, les pistons, les percuteurs, les crochets et les rondelles à couvercle amortisseur.

Cette garantie ne s'applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans fil, aux génératrices d'alimentation portatives à essence, aux outils à main, aux monte-charges – électriques, à levier et à chaîne, aux vestes chauffantes M12™, aux produits ré-usinés, ni aux produits d'essai et de mesure. Il existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port d'alimentation M12™, la source électrique M18™, le ventilateur de chantier et les chariots de travail industriels Trade Titan™ est d'une durée d'un (1) an à compter de la date d'achat. La période de garantie pour les Câbles de nettoyage des canalisations est de deux (2) ans à compter de la date d'achat. La période de garantie pour le Pistolet thermique compact M18™ et Dépoussièreur de 8 gallons est de trois (3) ans à compter de la date d'achat. La période de garantie couvrant la DEL de la lampe de travail à DEL et l'ampoule améliorée à DEL de la lampe de travail est une garantie à vie du produit soumise aux limitations ci-dessus. En cas de défaillance de la DEL ou de l'ampoule à DEL pendant son utilisation normale, la pièce défaillante sera remplacée gratuitement.**

L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie, si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est déposée. L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D'HONORAIRES D'AVOCAT, DE FRAIS, DE PERTE OU DE DELAIS ACCESSOIRES À TOUT DOMMÂGE, DÉFAILLANCE OU DEFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À, UNE UTILISATION OU À UNE FIN PARTICULIERE. DANS LA MESURE OU UNE TELLE STIPULATION D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALEMENT D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À UN AUTRE. Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à l'adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) afin de trouver le centre de service de votre région le plus proche pour l'entretien, sous garantie ou non, de votre outil électrique Milwaukee.

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir de la date d'achat d'origine.

Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afficher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce bon de garantie, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de garantie n'a pas été estampillé, veuillez fournir la preuve d'achat d'origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants, composer sans frais le 1-800-030-7777 afin d'obtenir les coordonnées du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de garantie estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s'applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une fin autre que celle indiquée dans le guide de l'utilisateur final ou le manuel d'instructions.

b) Si les conditions d'utilisation ne sont pas habituelles.

c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d'électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 01 [phone]

IMPORTÉ ET COMMERCIALISÉ PAR

TECHTRONIC INDUSTRIES, MEXIQUE, SA DE CV

Av. President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Delegación Miguel Hidalgo, CDMX

Modèle :

Date d'achat :

Sceau du distributeur ou du magasin :

Crown Molding Miter Angles Angles d'onglet pour une corniche Ángulos de inglete de la moldura de vértice

(B)Wall AngleAngle de laparoiÁngulo dela pared	38°/52°Miter/BevelAngles d'ongletet de biseauInglete/bisel	45°/45°Miter/BevelAngles d'ongletet de biseauInglete/bisel	(B)Wall AngleAngle de laparoiÁngulo dela pared	38°/52°Miter/BevelAngles d'ongletet de biseauInglete/bisel	45°/45°Miter/BevelAngles d'ongletet de biseauInglete/bisel
67	42.93/41.08	46.89/36.13	107	24.49/27.95	27.62/24.87
68	42.39/40.79	46.35/35.89	108	24.10/27.59	27.19/24.56
69	41.85/40.50	45.81/35.64	109	23.71/27.23	26.77/24.24
70	41.32/40.20	45.28/35.40	110	23.32/26.87	26.34/23.93
71	40.79/39.90	44.75/35.15	111	22.93/26.51	25.92/23.61
72	40.28/39.61	44.22/34.89	112	22.55/26.15	25.50/23.29
73	39.76/39.30	43.70/34.64	113	22.17/25.78	25.08/22.97
74	39.25/39.00	43.18/34.38	114	21.79/25.42	24.66/22.65
75	38.74/38.69	42.66/34.12	115	21.42/25.05	24.25/22.33
76	38.24/38.39	42.15/33.86	116	21.04/24.68	23.84/22.01
77	37.74/38.08	41.64/33.60	117	20.67/24.31	23.43/21.68
78	37.24/37.76	41.13/33.33	118	20.30/23.94	23.02/21.36
79	36.75/37.45	40.62/33.07	119	19.93/23.57	22.61/21.03
80	36.27/37.13	40.12/32.80	120	19.57/23.20	22.21/20.70
81	35.79/36.81	39.62/32.53	121	19.20/22.83	21.80/20.38
82	35.31/36.49	39.13/32.25	122	18.84/22.46	21.40/20.05
83	34.83/36.17	38.63/31.98	123	18.48/22.09	21.00/19.72
84	34.36/35.85	38.14/31.70	124	18.13/21.71	20.61/19.39
85	33.90/35.52	37.66/31.42	125	17.77/21.34	20.21/19.06
86	33.43/35.19	37.17/31.14	126	17.42/20.96	19.81/18.72
87	32.97/34.86	36.69/30.86	127	17.06/20.59	19.42/18.39
88	32.52/34.53	36.21/30.57	128	16.71/20.21	19.03/18.06
89	32.07/34.20	35.74/30.29	129	16.37/19.83	18.64/17.72
90	31.62/33.86	35.26/30.00	130	16.02/19.45	18.25/17.39
91	31.17/33.53	34.79/29.71	131	15.67/19.07	17.86/17.05
92	30.73/33.19	34.33/29.42	132	15.33/18.69	17.48/16.71
93	30.30/32.85	33.86/29.13	133	14.99/18.31	17.09/16.38
94	29.86/32.51	33.40/28.83	134	14.65/17.93	16.71/16.04
95	29.43/32.17	32.94/28.54	135	14.30/17.55	16.32/15.70
96	29.00/31.82	32.48/28.24	136	13.97/17.17	15.94/15.36
97	28.58/31.48	32.02/27.94	137	13.63/16.79	15.56/15.02
98	28.16/31.13	31.58/27.64	138	13.30/16.40	15.19/14.68
99	27.74/30.78	31.13/27.34	139	12.96/16.02	14.81/14.34
100	27.32/30.43	30.68/27.03	140	12.63/15.64	14.43/14.00
101	26.91/30.08	30.24/26.73	141	12.30/15.25	14.06/13.65
102	26.50/29.73	29.80/26.42	142	11.97/14.87	13.68/13.31
103	26.09/29.38	29.36/26.12	143	11.64/14.48	13.31/12.97
104	25.69/29.02	28.92/25.81	144	11.31/14.09	12.94/12.62
105	25.29/28.67	28.48/25.50	145	10.99/13.71	12.57/12.28
106	24.78/28.31	28.05/25.19	146	10.66/13.32	12.20/11.93

Coupe d'onglets composés

Le tableau présenté ci-dessous détermine les angles d'onglet et de biseau pour les différents types d'onglets composés. Toujours faire des coupes d'essai avec des chutes de bois avant de procéder à la coupe de la pièce à travailler.
