273320 - Scie électrique MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à onglets coulissante sans fil
Marque	Milwaukee
Modèle	273320
Alimentation	Batterie M18™ 18V DC
Vitesse à vide	5 000 tr/min
Diamètre de lame	184 mm (7-1/4")
Alésage de lame	5/8"
Épaisseur de lame max.	3,2 mm (1/8")
Poids	13 kg (28 lbs)
Capacité de coupe – Onglet 0°	Hauteur 55,8 mm, Largeur 210 mm
Capacité de coupe – Onglet 45°	Hauteur 55,8 mm, Largeur 148,4 mm
Capacité de coupe – Biseau 45° gauche	Hauteur 39,9 mm
Capacité de coupe – Biseau 45° droit	Hauteur 19,5 mm
Plage d'onglet	0° à 45° gauche et droite
Plage de biseau	0° à 48° gauche et droite
Frein électrique	Oui (arrêt en ~4 secondes)
Indicateur de ligne de coupe	Lampe DEL avec ombre projetée
Système de protection	Protecteur inférieur automatique
Zone mains à l'écart	Cercles et poignées de guidage
Température de fonctionnement	-18°C à 50°C
Type de batterie recommandée	M18™
Type de chargeur recommandé	M18™
Garantie	5 ans (sauf exceptions)

FOIRE AUX QUESTIONS - 273320 MILWAUKEE

Quels types de matériaux puis-je couper avec cette scie ?

Vous pouvez couper du bois (massif, contreplaqué, MDF, etc.), des plastiques (PVC, ABS, etc.) et des métaux non ferreux (aluminium, laiton, cuivre). N'utilisez pas la scie pour couper de la pierre, du béton ou des métaux ferreux.

Comment changer la lame de la scie ?

Retirez d'abord la batterie. Abaissez la tête d'abattage et soulevez le protecteur inférieur. Utilisez le verrou de broche pour bloquer la lame, puis desserrez le boulon de lame (filetage à gauche, tournez dans le sens horaire). Retirez le flasque extérieur, remplacez la lame en respectant le sens de rotation, puis serrez le boulon dans le sens antihoraire.

Comment régler l'angle d'onglet ?

Retirez la batterie. Soulevez le levier de verrouillage d'onglet, puis soulevez le levier de cran et faites pivoter la plaque tournante jusqu'au cran souhaité (0°, 15°, 22,5°, 31,6°, 45°). Pour un réglage fin, utilisez le bouton du mécanisme à crans.

Comment régler l'angle de biseau ?

Retirez la batterie. Desserrez le bouton de biseau, inclinez la tête de scie à l'angle désiré (0° à 48° gauche ou droite), puis serrez fermement le bouton. Pour dépasser l'arrêt à 0°, tirez la barre de butée à 0°.

Quelle batterie puis-je utiliser avec la scie 273320 ?

Utilisez uniquement des batteries Milwaukee M18™. N'utilisez pas d'autres types de batteries. La batterie doit être complètement chargée pour un fonctionnement optimal.

Comment entretenir la scie à onglets ?

Gardez l'outil propre et sec. Nettoyez les évents avec un linge humide et du savon doux. N'immergez jamais l'outil. Vérifiez régulièrement le protecteur inférieur et les guides. Pour les réparations, contactez un centre de service agréé Milwaukee.

Que faire si la lame ne s'arrête pas après avoir relâché la gâchette ?

Le frein électrique peut être défaillant. Arrêtez immédiatement d'utiliser l'outil et retirez la batterie. Retournez la scie à un centre de service agréé Milwaukee pour inspection et réparation.

Comment utiliser la scie pour couper des corniches ?

Vous pouvez couper les corniches à plat sur la table en réglant les angles d'onglet et de biseau selon le tableau fourni (par ex. 31,62° d'onglet et 33,86° de biseau pour une corniche 52°/38°). Consultez la notice pour les positions exactes selon le type de coin.

Quelles sont les consignes de sécurité importantes ?

Portez toujours une protection oculaire. Gardez vos mains hors de la zone « mains à l'écart ». N'utilisez jamais la scie sans protecteur. Ne coupez pas à main levée. Attendez l'arrêt complet de la lame avant de retirer la pièce.

Comment transporter et ranger la scie ?

Verrouillez toujours la tête d'abattage avec la goupille de verrouillage et verrouillez les rails latéraux avant le transport. Utilisez les poignées de transport. Rangez-la dans un endroit sec et hors de portée des enfants.

MODE D'EMPLOI 273320 MILWAUKEE

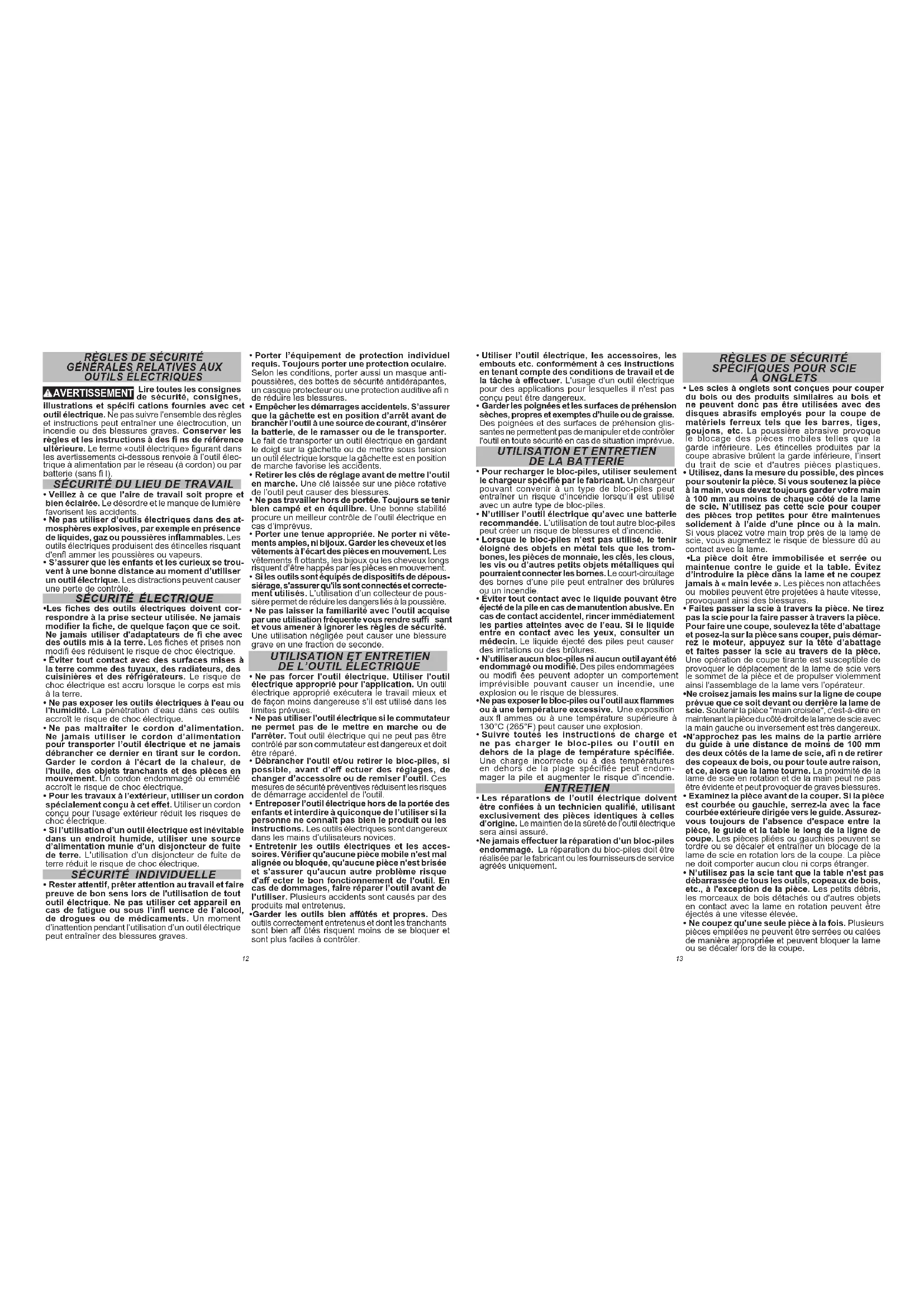

AVERTISSEMENT Lire toutes les consignes de sécurité, consignes, illustrations et spécifications fournies avec cet outil électrique. Ne pas suivre l'ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les Instructions à des fins de référence ultérieure. Le terme «outil électrique» figurant dans les avertissements ci-dessous renvoie à l'outil électrique à alimentation par le réseau (avec cordon) ou par batterie (sans fil).

Sécurité du LIEU de travail

• Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.
• Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enflammer les poussières ou vapeurs.
• S'assurer que les enfants et les curieux se trouvent à une bonne distance au moment d'utiliser un outil électrique. Les distractions peuvent causer une perte de contrôle.

Sécurité électrique

• Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. • Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre.

- Ne pas exposer les outils électriques à l'eau ou à l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique.

- Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique.

- Pour les travaux à l'extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l'usage extérieur réduit les risques de choc électrique.

- Si l'utilisation d'un outil électrique est inévitable dans un endroit humide, utiliser une source d'alimentation munie d'un disjoncteur de fuite de terre. L'utilisation d'un disjoncteur de fuite de terre réduit le risque de choc électrique.

Sécurité individuelle

- Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.

- Porter l'équipement de protection individuel requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque anti-poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive afin de réduire les blessures.

- Empêcher les démarrages accidentels. S'assurer que la gâchette est en position d'arrêt avant de brancher l'outil à une source de courant, d'insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de marche favorise les accidents.

- Retirer les clés de réglage avant de mettre l'outil en marche. Une clé laissée sur une pièce rotative de l'outil peut causer des blessures.

- Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité procure un meilleur contrôle de l'outil électrique en cas d'imprévus.

- Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l'écart des pièces en mouvement. Les vêtements flottants, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement. - Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L'utilisation d'un collecteur de poussière permet de réduire les dangers liés à la poussière.

- Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre suffisant et vous amener à ignorer les règles de sécurité. Une utilisation négligente peut causer une blessure grave en une fraction de seconde.

Utilisation et entretien de l'outil électrique

- Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil électrique approprié exécutera le travail mieux et de façon moins dangereuse s'il est utilisé dans les limites prévues.

- Ne pas utiliser l'outil électrique si le commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé.

- Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d'effectuer des réglages, de changer d'accessoire ou de remiser l'outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l'outil.

- Entreposer l'outil électrique hors de la portée des enfants et interdire à quiconque de l'utiliser si la personne ne connaît pas bien le produit ou les instructions. Les outils électriques sont dangereux dans les mains d'utilisateurs novices.

- Entretenir les outils électriques et les accessoires. Vérifier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. Plusieurs accidents sont causés par des produits mal entretenus.

•Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler.

- Utiliser l'outil électrique, les accessoires, les embouts etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas conçu peut être dangereux.

- Garder les poignées et les surfaces de préhension sèches, propres et exemptes d'huile ou de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Utilisation et entretien de la batterie

- Pour recharger le bloc-piles, utiliser seulement le chargeur spécifié par le fabricant. Un chargeur pouvant convenir à un type de bloc-piles peut entraîner un risque d'incendie lorsqu'il est utilisé avec un autre type de bloc-piles.

• N'utiliser l'outil électrique qu'avec une batterie recommandée. L'utilisation de tout autre bloc-piles peut créer un risque de blessures et d'incendie

• Lorsque le bloc-piles n'est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vls ou d'autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage des bornes d'une pile peut entraîner des brûlures ou un incendie.

- Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

- N'utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modifié. Des piles endommagées ou modifiées peuvent adopter un comportement imprévisible pouvant causer un incendie, une explosion ou le risque de blessures.

- Ne pas exposer le bloc-piles ou l'outil aux flammes ou à une température excessive. Une exposition aux flammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

- Suivre toutes les instructions de charge et ne pas charger le bloc-piles ou l'outil en dehors de la plage de température spécifiée. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la pile et augmenter le risque d'incendie.

Entretien

- Les réparations de l'outil électrique doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d'origine. Le maintien de la sûreté de l'outil électrique sera ainsi assuré.

- Ne jamais effectuer la réparation d'un bloc-piles endommagé. La réparation du bloc-piles doit être réalisée par le fabricant ou les fournisseurs de service agréés uniquement.

Règles de sécurité spécifiques pour SCIE à onglets

• Les scies à onglets sont conçues pour couper du bois ou des produits similaires au bois et ne peuvent donc pas être utilisées avec des disques abrasifs employés pour la coupe de matériels ferreux tels que les barres, tiges, goujons, etc. La poussière abrasive provoque le blocage des pièces mobiles telles que la garde inférieure. Les étincelles produites par la coupe abrasive brûlent la garde inférieure, l'insert du trait de scie et d'autres pièces plastiques.
• Utilisez, dans la mesure du possible, des pinces pour soutenir la pièce. Si vous soutenez la pièce à la main, vous devez toujours garder votre main à 100 mm au moins de chaque côté de la lame de scie. N'utilisez pas cette scie pour couper des pièces trop petites pour être maintenues solidement à l'aide d'une pince ou à la main. Si vous placez votre main trop près de la lame de scie, vous augmentez le risque de blessure d'au contact avec la lame. • La pièce doit être immobilisée et serrée ou maintenue contre le guide et la table. Évitez d'introduire la pièce dans la lame et ne coupez jamais à « main levée ». Les pièces non attachées ou mobiles peuvent être projetées à haute vitesse, provoquant ainsi des blessures. • Faites passer la scie à travers la pièce. Ne tirez pas la scie pour la faire passer à travers la pièce. Pour faire une coupe, soulevez la tête d'abattage et posez-la sur la pièce sans couper, puis démarrez le moteur, appuyez sur la tête d'abattage et faites passer la scie au travers de la piece. Une opération de coupe tirante est susceptible de provoquer le déplacement de la lame de scie vers le sommet de la pièce et de propulser violemment ainsi l'assemblage de la lame vers l'opérateur. • Ne croisez jamais les mains sur la ligne de coupe prévue que ce soit devant ou derrière la lame de scie. Soutenir la pièce "main croisée", c'est-à-dire en maintenant la pièce du côté droit de la lame de scie avec la main gauche ou inversement est très dangereux. • N'approchez pas les mains de la partie arrière du guide à une distance de moins de 100 mm des deux côtés de la lame de scie, afin de retirer des copeaux de bois, ou pour toute autre raison, et ce, alors que la lame tourne. La proximité de la lame de scie en rotation et de la main peut ne pas être évidente et peut provoquer de graves blessures. • Examinez la pièce avant de la couper. Si la pièce est courbée ou gauche, serrez-la avec la face courbée extérieure dirigée vers le guide. Assurez-vous toujours de l'absence d'espace entre la pièce, le guide et la table le long de la ligne de coupe. Les pièces pliées ou gauchies peuvent se tordre ou se décaler et entraîner un blocage de la lame de scie en rotation lors de la coupe. La pièce ne doit comporter aucun clou ni corps étranger.
• N'utilisez pas la scie tant que la table n'est pas débarrassée de tous les outils, copeaux de bois, etc., à l'exception de la pièce. Les petits débris, les morceaux de bois détachés ou d'autres objets en contact avec la lame en rotation peuvent être éjectés à une vitesse élevée.
• Ne coupez qu'une seule pièce à la fois. Plusieurs pièces empilées ne peuvent être serrées ou calées de manière appropriée et peuvent bloquer la lame ou se décaler lors de la coupe.

- Assurez-vous que la scie à onglets est montée ou placée sur une surface de travail solide et de niveau avant utilisation. Une surface de travail solide et de niveau réduit le risque d'instabilité de la scie à onglets. - Planifiez votre travail. À chaque changement de réglage de l'angle de biseau ou d'onglet, assurez-vous que le guide réglable est réglé correctement pour soutenir la pièce, et n'affecte pas la lame ou le système de protection. Sans mettre l'outil en position "MARCHE" et sans aucune pièce placée sur la table, déplacez la lame de scie en simulant une coupe complète afin de vous assurer de l'absence de tout obstacle ou de tout risque de sectionnement du guide.

- Prévoyez un support approprié tel que des rallonges de table, des chevalets de sciage, etc. pour une pièce plus large ou plus longue que le plateau de la table. Des pièces plus longues ou plus larges que la table de la scie à onglets peuvent basculer si elles ne sont pas solidement soutenues. Un basculement de la pièce coupée ou la pièce à couper peut soulever le protecteur inférieur ou la pièce coupée/à couper peut être éjectée par la lame en rotation,

- Ne demandez pas à une tierce personne de servir de rallonge de table ou de support supplémentaire. Un support instable de la pièce peut entraîner le blocage de la lame ou le décalage de la pièce lors de la coupe, vous entraînant, de même que l'assistant, dans la lame en rotation.

- La pièce coupée ne doit pas être coincée ou comprimée par quelque moyen que ce soit contre la lame de scie en rotation. Si elle devait être enserrée, c'est-à-dire à l'aide de butées réglables, la pièce coupée pourrait être coincée contre la lame et éjectée violemment.

• Utilisez toujours un collier ou un appareil de serrage conçu pour soutenir correctement tout matériau rond tel que des tiges ou des tubes. Les tiges ont tendance à rouler lors de leur coupe, ce qui provoque une "action de morsure" de la lame et entraîne la pièce et la main dans ladite lame.

• Laissez la lame atteindre sa vitesse maximale avant qu'elle n'entre en contact avec la pièce. Cela réduit le risque d'éjection de la pièce.

•Lorsque la pièce ou la lame est coincée, arrêtez la scie à onglets. Attendez l'arrêt complet de toutes les parties mobiles et débranchez la prise de la source d'alimentation et/ou retirez le bloc-piles. Libérez ensuite le matériau coincé. Continuer le sciage avec une pièce coincée peut entraîner une perte de contrôle ou endommager la scie à onglets. •Une fois la coupe achevée, relâchez l'interrupteur, abaissez la tête d'abattage et attendez l'arrêt de la lame avant de retirer la pièce coupée. Il est dangereux d'approcher la main de la lame qui continue de tourner. •Maintenez la poignée fermement lors de la réalisation d'une coupe incomplète ou lors du relâchement de l'interrupteur avant que la tête d'abattage ne soit totalement à l'arrêt. Le freinage de la scie peut provoquer une descente brusque de la tête d'abattage, entraînant de ce fait un risque de blessure.

⚠ AVERTISSEMENT Pour réduire le risque de blessures dans les applications qui produisent une quantité considérable de poussière, utilisez une solution d'extraction de poussière conforme à l'OSHA conformément aux instructions d'utilisation de la solution.

• Toujours faire preuve de bons sens et procéder avec prudence lors de l'utilisation d'outils. C'est impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprenez pas ces instructions d'opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d'informations ou formation. • Maintenir en l'état les étiquettes et les plaques d'identification. Des informations importantes y figurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d'entretien MILWAUKEE pour un remplacement gratuit.

AVERTISSEMENT Certaines poussières générées par les activités de ponçage, de coupe, de rectification, de perforage et d'autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l'appareil reproducteur. Parmi ces substances figurent:

- le plomb contenu dans les peintures à base de plomb; - la silice cristalline des briques, du ciment et d'autres matériaux de maçonnerie, ainsi que

• l'arsenic et le chrome des sciages traités chimiquement. Les risques encourus par l'opérateur envers ces expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l'exposition à ces substances chimiques, l'opérateur doit : travailler dans une zone bien ventilée et porter l'équipement de sécurité approprié, tel qu'un masque anti-poussière spécialement conçu pour filtrer les particules microscopiques.

SPECIFICATIONS

No de Cat.	2733-20
Volts	18 CD
Type de batterie	M18TM
Type de chargeur	M18TM
Température ambiante de fonctionnementrecommandée	-18°C à 50°C (0°F à 125°F)
Tours-minute à vide	5 000
Taille de l'axe	5/8"
Taille de la lame	184 mm (7-1/4")
Épaisseur de la lame(trait de scie)	Max 3,2 mm (1/8")
Poids	13 kg (28 lbs)

PICTOGRAPHIE

Courant direct

n. XXXX minutes à vide (RPM)

Zone mains à l'écart – éloignez toujours vos mains de la zone mains à l'écart pendant l'utilisation de l'appareil. Tout contact avec la lame peut entraîner de graves blessures. UL Listing Mark pour Canada et États-Unis

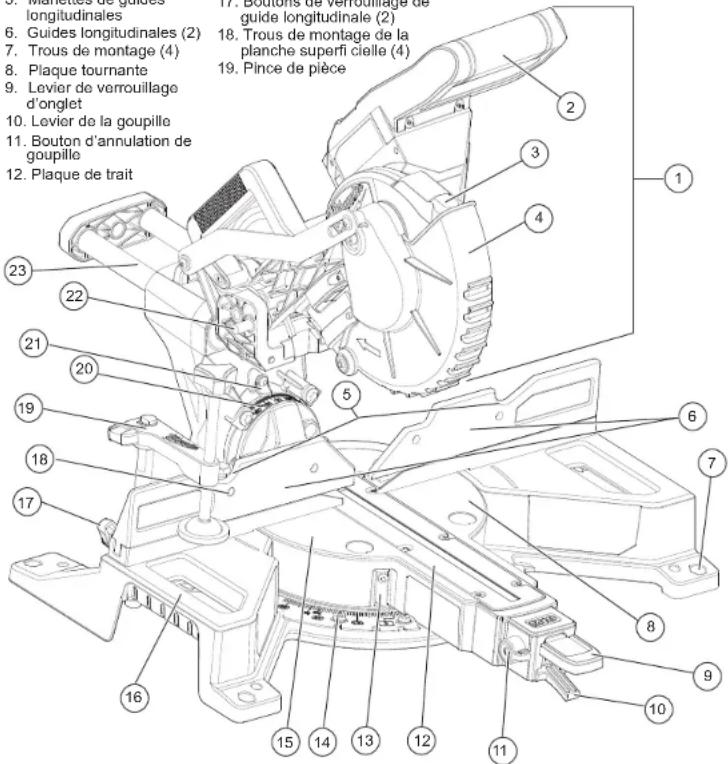

1. Tête de la scie
2. Poignée à gâchette
3. Lampe
4. Garde inférieure
5. Manettes de guides longitudinales
6. Guides longitudinales (2)
7. Trous de montage (4)
8. Plaque tournante
9. Levier de verrouillage d'onglet
10. Levier de la goupille
11. Bouton d'annulation de goupille
12. Plaque de trait
13. Indicateur d'angle d'onglets
14. Échelle d'angle d'onglets
15. Circle « mains à l'écart »
16. Poignées de transport
17. Boutons de verrouillage de guide longitudinale (2)
18. Trous de montage de la

planche superficielle (4)

1. Pince de pièce
2. Indicateur d'angle de biseau
3. Échelle d'angle de biseau
4. Épingle de blocage de tête
5. Glissières

1. Bouts de vertuillage de longitudinales 2. Guides longitudinales (2) 3. Trous de montage (4) 4. Plaque tournante 5. Levier de verrouillage d'onglet 6. Trous de montage de la planche superfi cielle (4) 7. Bouton d'annulation de goupille 8. Plaque de trait 9. Pince de pièce

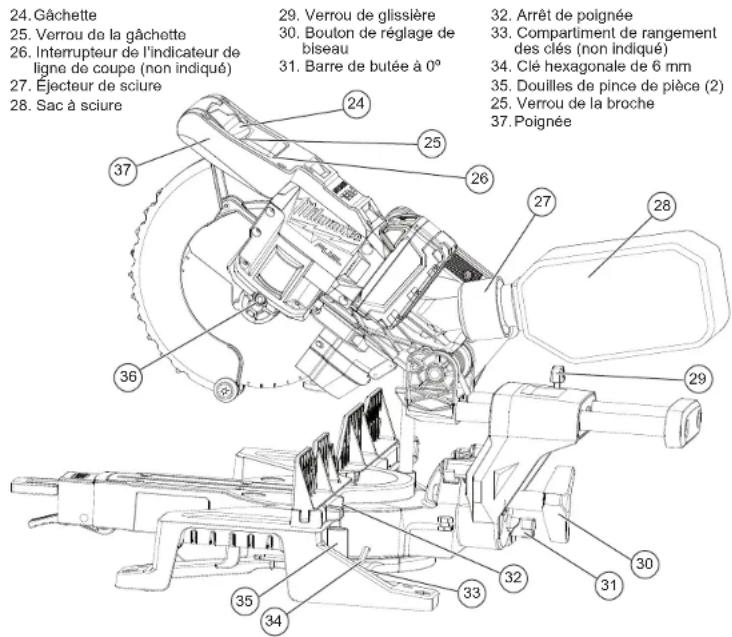

24. Gâchette 25. Verrou de la gâchette 26. Interrupteur de l'indicateur de ligne de coupe (non indiqué) 27. Éjecteur de sciure 28. Sac à sciure 29. Verrou de glissière 30. Bouton de réglage de biseau 31. Barre de butée à 0° 32. Arrêt de poignée 33. Compartment de rangement des clés (non indiqué) 34. Clé hexagonale de 6 mm 35. Douilles de pince de pièce (2) 36. Verrou de la broche 37. Poignée

Coupe d'onglet

Hauteur max.....55,8 mm (2,2") Largeur max à l'onglet 0°.....210,0 mm (8,3") Largeur max à l'onglet 45°.....148,4 mm (5,8")

Coupes en biseau

Hauteur max à biseau 0°.....55,8 mm (2,2") Hauteur max à biseau 45° gauche.....39,9 mm (1,6") Hauteur max à biseau 45° droit.....19,5 mm (0,8")

Coupes composées (45° à l'onglet et 45° à biseau) Gauche.....149,0 mm W à 39,9 mm H.....(5,9" W à 1,6" H) Droit.....149,0 mm W à 19,5 mm H.....(5,9" W à 0,8" H)

Pièce verticale contre la clôture

Onglet 0°/Biseau 0°.....90,9 mm H à 21,8 mm W Gauche Onglet 45°/Biseau 45°.....90,9 mm H à 20,3 mm W (3,6" W à 0,9" H) Droit Onglet 45°/Biseau 45°.....90,9 mm H à 17,8 mm W (3,6" W à 0,7" H)

Transport et rangement

Verrouillez toujours la tête d'abattage et les rails latéraux avant le transport et le rangement de l'outil. Ne transporter les outils par les poignées.

Tête d'abattage

Pour verrouiller la tête d'abattage, appuyez et maintenez-la vers le bas, puis poussez la goupille de verrouillage.

Pour déverrouiller la tête d'abattage, appuyez et maintenez-la vers le bas et retirez la goupille de verrouillage. Relevez la tête d'abattage.

Rails latéraux

Pour déverrouiller les rails latéraux, desserrez leur verrou en le tournant dans le sens antihoraire.

Pour verrouiller les rails latéraux, glissez la tête d'abattage vers l'avant et serrez le verrou du rail latéral en le tournant en sens horaire.

Installation de la scie à onglets

Pour empêcher l'outil de glisser, basculer ou tomber d'une surface de travail surélevée en cours de fonctionnement, il est possible de le monter sur une surface de support comme un établi robuste et de niveau ou un support de scie à onglets. Disposez la scie et l'établi de manière à avoir suffisamment d'espace pour procéder à la coupe transversale de longues pièces. Pour fixer la scie sur l'établi, insérez des pièces de fixation dans les trous situés dans les coins de la table à scie. Suivez les instructions du fabricant lors de l'installation d'un support de scie à onglets.

Aspiration de poussière

AVERTISSEMENT La poussière produite lors du ponçage de revêtements de surface (polyuréthane, l'huile de lin, etc.) peut s'enflammer spontanément à l'intérieur ou à l'extérieur du sac et causer un incendie. Pour réduire le risque d'incendie, videz fréquemment le sac et ne laissez ni ne remisez jamais la ponceuse sans avoir complètement vidé le sac. L'orifice d'aspiration situé à l'arrière de la scie peut être connecté à un tuyau d'aspirateur standard ou au sac à poussière inclus. Laissez le sac à poussière ouvert pour que la poussière tombe directement dans une poubelle. Pour installer, poussez et tordez le tuyau ou le sac à poussière sur l'orifice d'aspiration.

Utilisation des panneaux de façade

Lorsque vous utilisez des panneaux de façade, fixez-les à l'aide de trous de montage situés dans les guides. Les panneaux de façade mettent de la distance entre le guide et la pièce à travailler, offrant ainsi un meilleur support pour certaines pièces. Vous pouvez réduire l'éclatement de la pièce en utilisant des panneaux de façade.

Changement des lames

Utilisez toujours des lames propres et bien affûtées. Les lames émoussées ont tendance à surcharger l'outil, ainsi qu'à se coincer et à être pincées. Utilisez uniquement les lames de scie à onglets coulissante de 184 mm (7-1/4") homologuées pour une vitesse de 5 000 tr/min au moins.

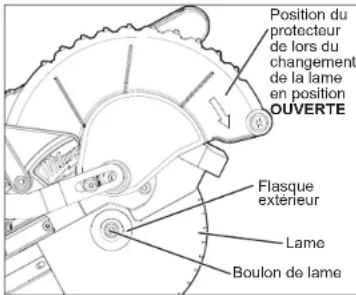

Position du protecteur de lors du changement de la lame en position OUVERTE Flasque extérieur Lame Boulon de lame

1. Déposez le bloc de batterie.
2. Abaissez la tête d'abattage.
3. Soulevez la garde inférieure et mainlenez-la vers le haut tout en soulevant la tête d'abattage. Laissez la garde inférieure. La garde inférieure reste surélevée lors du changement de la lame en position OUVERTE. AVERTISSEMENT! Prenez garde à ne pas abaisser la tête du protecteur pendant le changement de la lame; la garde inférieure pourrait retomber sur sa position pour couvrir la lame et pincer des mains et des doigts.
4. Appuyez sur le verrouillage de la broche et faites pivoter la broche/la lame jusqu'à ce que le verrou s'enclenche.
5. Utilisez la clé pour desserrer et retirer le boulon de la lame filetée à gauche (sens horaire).
6. Déposez le flasque extérieur de la lame. Nettoyez le fl n de vous assurer qu'elles ne sont pas endommagées. Replacez-les au besoin.
7. Alignez le sens de la flèche sur la lame avec le sens de la flèche sur la garde inférieure. Glissez la lame sur la broche.
8. Installez le flasque extérieur de la lame. Le côté plat du flasque doit reposer contre la lame.
9. Appuyez sur le bouton de verrouillage de la broche et tournez la lame jusqu'à ce que le bouton de verrouillage s'enclenche. Insérez la vis de la lame et serrez-la solidement en la tournant dans le sens antihoraire à l'aide de la clé.
10. Éloignez vos mains de la zone du protecteur et abaissez la tête d'abattage. La garde inférieure va retomber sur sa position. Assurez-vous qu'elle se déplace librement.
11. Vérifi ez l'espacement entre la lame, la plaque du trait de scie et les guides. Toujours utiliser la plaque à trait. Les plaques à trait réduisent les cassures et l'éclatement de la coupe en fournissant un support d'extrémité.

AVERTISSEMENT Rechargez la batterie uniquement avec le chargeur spécifié. Pour des instructions spécifiques sur la charge, suivez le guide de l'utilisateur fourni avec votre chargeur et sa batterie.

Dépose et installation de la batterie

Pour déposer la batterie, appuyez sur les boutons de verrouillage et retirez la batterie de l'outil.

⚠AVERTISSEMENT Toujours verrouiller la détente ou retirer la batterie lorsque l'outil est inutilisé.

Pour insérer la batterie, faites coulisser le bloc dans le corps de l'outil. Assurez-vous qu'elle y est bien insérée.

AVERTISSEMENT Utilisez uniquement des accessoires spécifiquement recommandés pour cet outil, d'autres peuvent être dangereux.

Réglages

AVERTISSEMENT Retirez le bloc de batterie avant de changer des accessoires ou d'effectuer des réglages. Ne détériorez pas les gardes.

Zone mains à l'écart

Si votre main est placée trop près de la lame de scie, le risque de blessure augmente à cause du contact avec la lame. Utilisez les indicateurs de la Zone mains à l'écart pour vous assurer de garder vos mains à une distance sûre de la lame.

Indicateurs de la Zone mains à l'écart :

• Cercle de la zone mains à l'écart (rainure autour de la plaque tournante)

• Poignées de guide (encoches au-dessus des guides) • Cale-mains (s'utilise lorsque vous déposez le guide) Ne croisez jamais les mains sur la ligne de coupe prévue que ce soit devant ou derrière la lame de scie. La proximité de la lame de scie en rotation et de votre main peut ne pas être évidente et peut provoquer de graves blessures. La tête d'abattage peut glisser/se déplacer, étant votre sécurité en péril. Attendez toujours l'arrêt complet de la lame avant de relever la tête d'abattage, de déplacer la pièce à travailler ou de modifier les réglages.

Choix de la pièce à travailler

Évitez les pièces poisseuses, noueuses, mouillées ou gauchies. Ces matériaux ont tendance à créer des pincements. Les pièces qui s'arquent et qui pincent la lame peuvent entraîner un rebond. Examinez les pièces avant de les couper pour retirer les clous, le cas échéant. Assurez-vous toujours que la lame est propre et tranchante, autrement elle produira une entaille étroite et aura tendance à être pincée par la pièce à travailler. Il n'est pas recommandé d'utiliser cet outil pour couper des métaux ferreux comme le fer et l'acier. Consultez la section « Applications » afin de prendre connaissance de la liste complète des matériaux pouvant être coupés par l'outil.

Soutien adéquat de la pièce à travailler Soutenez toujours la pièce à travailler pendant l'opération, autrement elle peut se soulever et être entraînée dans la scie. AVERTISSEMENT! Utilisez, dans la mesure du possible, des pinces pour soutenir la pièce afin de tenir vos mains à l'écart de la lame. N'utilisez pas cette scie pour couper des pièces trop petites pour être maintenues solidement à l'aide d'une pince ou à la main.

1. Utilisation du guide : Alignez la pièce à travailler pour qu'elle soit d'aplomb avec le guide afin d'offrir un chemin de coupe droit à la lame de la scie. Cela permettra d'éviter que les dents de la lame ne se coincent. Le guide peut servir de support pour les coupes d'onglet, en biseau et composées. AVERTISSEMENT ! Éloignez toujours vos mains de la zone mains à l'écart pendant l'utilisation de l'outil. Utilisez les poignées de guide pour vous assurer que vos mains n'entrent pas dans la zone mains à l'écart.

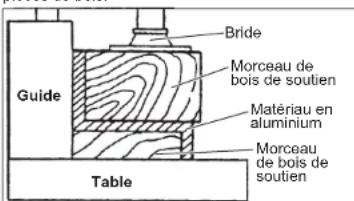

2. Utilisation d'une bride de serrage : Attachez la pièce à travailler à la table à l'aide de la bride de serrage fournie. Vous pouvez déplacer la bride de serrage vers l'un des côtés de la table.

a. Insérez la bride de serrage dans l'une des emboîtures située à l'arrière des guides. b. Tournez la bride jusqu'à ce qu'elle s'insère entièrement dans l'emboîture. c. Faites tourner la bride afin que la vis soit au-dessus de la table. d. Serrez la vis de la bride pour immobiliser la pièce à travailler sur la table. Utilisation d'une pince en C : serrez la pièce à travailler au guide à l'aide d'une pince en C.

Soutien des pièces à travailler plus longues

Il importe de soutenir les pièces à travailler plus longues sur toute leur longueur. Si vous utilisez la scie sur un établi de niveau, relevez la pièce à travailler à une hauteur de 76,2 mm (3") ((2) 50,8 mm (2") x 101,6 mm (4") empilés à plat) à partir de la base de la scie. Plusieurs types de tables de travail vendues sur le marché secondaire sont conçus spécialement pour les scies à onglets, ce qui permet

Réglage de l'angle d'onglet

Il est possible d'ajuster l'angle d'onglet à l'aide du mécanisme à crans afin d'obtenir des angles de coupe standards et précis (0°, 15°, 22,5°, 31,6°, et 45°). Il est également possible de le régler avec précision sur un angle quelconque pour l'adapter à une situation donnée.

Levier de verrouillage de l'onglet Bouton du mécanisme à crans d'onglets Levier de cran

1. Déposez le bloc-batterie
2. Soulevez le levier de verrouillage de l'onglet pour libérer la plaque tournante.
3. Soulevez le levier de cran et faites pivoter la plaque tournante vers le cran le plus près de l'angle désiré.

Réglage de l'angle de biseau

Le biseau peut être réglé à n'importe quel angle, de 0° à 48°, à gauche ou à droite. 1. Déposez le bloc-batterie 2. Desserrez le bouton de biseau. 3. Faites tourner la tête de la scie à l'angle désiré.

REMARQUE : Afin de surpasser l'arrêt à 0°, tenez la tête de la scie à 0° à gauche ; après tirez la barre de butée à 0° et faites tourner la tête de la scie à l'angle désiré.

1. Serrez fermement le bouton de biseau afin de verrouiller le réglage du biseau sur place.

Le biseau maximal gauche et droit peut être réglé en utilisant les boulons d'arrêt. Afin de le régler, desserrez l'écrou inférieur, serrez ou desserrez le boulon d'arrêt; après, serrez l'écrou inférieur pour le verrouiller fermement.

Réglage des guides

À chaque modification des réglages de l'angle de biseau ou d'onglet, assurez-vous que les guides sont correctement réglés.

Les guides doivent

• soutenir la pièce à travailler

- ne pas faire obstacle à la lame et à la garde inférieure - Ils doivent également être réglés pour tenir les mains à distance de la zone mains à l'é

Pour régler les guides

1. Déposez le bloc-batterie.
2. Desserrez les boutons de verrouillage du guide 3. Glissez les guides côte à côte vers la position désirée afi n de permettre des coupes en biseau ou des coupes composées. Placez toujours correctement les guides pour bien soutenir la pièce à travailler tout en assurant la sécurité de votre main. AVERTISSEMENT! Assurez-vous que les poignées de guide sont bien placées pour tenir les mains à distance de la zone Mains à l'écart.
3. Serrez à fond les boutons de verrouillage du guide avant de procéder à une coupe. REMA on, située derrière la fente d'insertion de chaque guide.
4. Une fois la scie à l'arrêt et la pièce retirée de la table, abaissez lentement et complètement la tête d'abattage pour vous assurer que la garde et la lame ne touchent pas les guides lors de la réalisation de coupes d'onglet et en biseau.

Protecteurs

Le protecteur inférieur doit recouvrir la lame lorsque la tête d'abattage est relevée et il doit bouger librement et s'ouvrir automatiquement au moment d'abaisser la tête d'abattage dans la pièce à travailler. AVERTISSEMENT! Ne jamais désactiver ou retirer les dispositifs de protection. Poussez simplement le protecteur inférieur vers la position ouverte lors du remplacement des lames.

Si le protecteur inférieur semble desserré, s'il est bloqué ou s'il ne parvient pas à recouvrir la lame lorsque la tête d'abattage est relevée, confiez la scie à un centre de réparations agréé.

Assurez-vous que les guides sont bien réglées afin de permettre aux protecteurs de se déplacer librement, durant toute l'opération de coupe.

Réglages pour une coupe en morceaux Il est possible de verrouiller le mécanisme de glissement afin d'utiliser la scie pour des coupes en morceaux (le mécanisme de glissement n'est pas nécessaire).

1. Pour verrouiller, tirez la tête en avant et serrez le verrou de la glissière.
2. Pour déverrouiller, tirez la tête en avant et desserrez le verrou de la glissière.

▲AVERTISSEMENT Afin de minimiser le risque de blessures, toujours porter la protection oculaire appropriée certifiée conforme à la norme ANSI Z87.1. Lorsque des travaux sont faits dans des situations poussiéreuses, porter une protection respiratoire ou bien, utiliser une solution d'extraction de poussière conforme aux normes OSHA. Garder les mains et le corps hors du passage de la lame. Le contact avec la lame peut causer des blessures graves. Vérifier que le système de protection fonctionne adéquatement. Ne pas utiliser la scie sans que tous les dispositifs de protection soient en place. Ne jamais travailler à main levée. Ne jamais passer la main ou le bras autour de la lame. Éteindre l'outil et attendre l'arrêt de la lame avant de déplacer la pièce ou modifier les réglages. Serrer tous les réglages avant l'utilisation. L'indicateur de ligne de coupe brille sous la lame, projetant ainsi une ombre sur les points de passage de la lame sur la pièce à travailler. Il n'est pas nécessaire de procéder à un étalonnage/réglage du fait que l'ombre dépend toujours de la position de la lame. Utilisez l'interrupteur de l'indicateur de la ligne de coupe pour allumer avant de procéder à une coupe. La lumière s'éteint automatiquement 9 secondes environ après l'utilisation. ⚠AVERTISSEMENT Pour réduire le risque de blessure, n'utilisez pas le frein comme dispositif de sécurité. Attendez toujours l'arrêt complet de la lame avant de l'approcher avec un objet. Pour réduire le risque de blessure, assurez-vous que tous les réglages sont solidement verrouillés avant de procéder à une coupe. Tenez toujours fermement la poignée à gâchette. Le démarrage ou l'arrêt du moteur peut déplacer légèrement la poignée vers le haut ou le bas. AVERTISSEMENT! Abaissez le levier de verrouillage d'onglet et serrez tous les réglages avant l'utilisation. AVERTISSE. Assurez-vous que vos mains sont hors de la zone Mains à l'écart 1. Pour démarrer le moteur, appuyez sur la gâchette. 2. Pour arrêter le moteur, relâchez la gâchette. Le frein électrique arrête la lame en 4 secondes environ. AVERTISSEMENT! Le frein ne remplace pas les protections et peut être défaillant. Attendez toujours que la lame s'arrête complètement avant de retirer la pièce. Si le frein ne s'arrête pas, la lame fonctionne de façon irrégulière, retournez l'outil à un centre d'entretien MILWAUKEE pour des réparations.

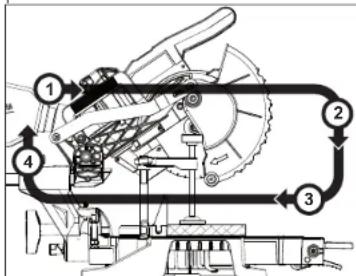

Coupe en morceaux

Coupez les pièces en morceaux à chaque fois qu'il est possible de le faire. Utilisez la coupe coulissante (coupe transversale) uniquement lorsque cela est nécessaire.

1. Utilisez le verrou de coupe en morceaux pour régler la scie sur la position coupe en morceaux.
2. Sélectionnez les angles de coupe désirés et réglez les guides afin de vous assurer que les poignées du guide sont placées de façon à tenir les mains à distance de la zone mains à l'écart.
3. Installez la pièce sur la plaque tournante et alignez la coupe.
4. Installez le bloc-batterie.
5. Soutenez la pièce à l'aide de l'une des méthodes décrites dans la section « Soutenir correctement la pièce ».
6. AVERTISSEMENT! Gardez toujours vos mains hors de la zone mains à l'écart pendant l'utilisation de l'outil. Le contact avec la lame peut provoquer des blessures graves.
7. Démarrez le moteur. Attendez quelques secondes que la lame atteigne sa vitesse maximale. Puis abaissez lentement la tête d'abattage sur toute l'épaisseur de la pièce. AVERTISSEMENT! ne laissez pas la lame toucher la pièce pendant l'accélération de l'outil.
8. Donnez toujours le temps nécessaire à la scie pour effectuer l'opération. Le fait de forcer l'outil peut faire caler ou surchauffer le moteur.
9. Une fois la coupe terminée, relâchez la gâchette et attendez que la lame soit complètement arrêtée. Soulevez doucement la tête d'abattage et retirez la pièce à travailler. AVERTISSEMENT! Déposez toujours le bloc-batterie avant de retirer les morceaux de bois qui auraient pu se loger à l'intérieur du protecteur.

Coupe coulissante (coupe transversale) Il est possible de couper des pièces plus larges en utilisant le mécanisme de coulisse. Utilisez toujours la coupe en morceaux à chaque fois que cela est possible.

1. Assurez-vous que le dispositif de verrouillage des rails latéraux est desserré et que la tête d'abattage bouge librement vers l'arrière et l'avant.
2. Choisissez l'angle de coupe désiré et réglez les guides afi
3. Installez la pièce sur la plaque tournante et alignez la coupe.
4. Installez le bloc-batterie.
5. Soutenez la pièce à l'aide de l'une des méthodes décrites dans la section « Soutenir correctement la pièce ».
6. AVERTISSEMENTI Gardez toujours vos mains hors de la zone mains à l'écart pendant l'utilisation de l'outil. Le contact avec la lame peut provoquer des blessures graves.
7. Relevez la tête d'abattage et posez-la sur la pièce sans couper.
8. Démarrez le moteur. Attendez quelques secondes que la lame atteigne sa vitesse maximale. Puis abaissez lentement la tête d'abattage sur toute l'épaisseur de la pièce. AVERTISSEMENT! ne laissez pas la lame toucher la pièce pendant l'accélération de l'outil.
9. Appuyez sur la tête d'abattage.
10. Faites avancer la scie dans la ligne de coupe. AVERTISSEMENT! Ramenez complètement la tête d'abattage vers l'arrière après chaque coupe transversale.
11. Une fois la coupe terminée, relâchez la gâchette et attendez que la lame soit complètement arrêtée. Soulevez doucement la tête d'abattage et retirez la pièce à travailler. AVERTISSEMENT! Déposez toujours le bloc-batterie avant de retirer les morceaux de bois qui auraient pu se loger à l'intérieur du protecteur.

Applications

AVERTISSEMENT Ne pas utiliser la scie pour couper la pierre, la brique, le béton ou les métaux ferreux (le fer, l'acier, l'acier inoxydable ou un alliage de ces métaux). Ne pas utiliser de meules abrasives avec cette scie.

La poussière produite lors de la coupe de ces matériaux ou de l'utilisation de meules à tronçonner abrasives peut entraîner le coincement du protecteur de la lame, en plus d'entraîner des blessures.

Matériaux recommandés et applications Il est possible de couper les matériaux suivants à l'aide d'une scie à onglets combinée coulissante. Il existe plusieurs types de lames. Utilisez la lame qui convient à l'application ou au matériau donné. Utilisez uniquement des lames de scie à onglets coulissante de 184 mm (7-1/4") homologuées pour une vitesse de 5 000 tr/min au moins. - Bois : bois massif, contreplaqué, aggloméré de bois, MDF (panneau de fibres à densité moyenne), panneau de fibres à haute densité, panneau de particules lamellé de mélamine, stratifié Formica, panneau dur (Masonite). - Plastique : poly(chlorure de vinyle) (PVC), poly(chlorure de vinyle) chloré (PVC-C), polystyrène butadiène acrylonitrile (ABS), matériaux à surface dure (p. ex. Corian®), ainsi que d'autres matières plastiques. Lors du découpage du plastique, évitez la surchauffe de la lame et des dents de la lame pour éviter la fonte de la pièce. - Métaux non ferreux : aluminium, laiton, cuivre et autres matériaux non ferreux.

Coupe de matériaux non carrés coupe de matériaux arrondis (cylindriques)

Il est possible d'utiliser des pièces de bois en « V » pour soutenir les matériaux arrondis comme une tringle à cintres ou un tuyau en plastique.

Châssis en aluminium et autres types de profilés en u

Pour éviter de déformer un châssis en aluminium pendant la coupe, vous pouvez le soutenir avec des pièces de bois.

Bride Morceau de bois de soutien Matériau en aluminium Morceau de bois de soutien Guide Table

Plage d'onglets	Crans pour angles d'ongle (butées)
0° à 45°vers la gauche0° à 45°vers la droite	0°; 15°; 22,5°; 31,62°; 45°vers la gauche0°; 15°; 22,5°; 31,62°; 45°vers la droite
Plage de biseaux	Crans pour angles de biseau à (butées) :
0° à 48°vers la gauche0° à 48°vers la droite	0°; 45°vers la gauche0°; 45°vers la droite
Capacité de coupe pour une moulure de base		Capacité de coupe pour une corniche encastrée
89 mm (3-1/2") à 0° et 45°vers la gauche et la droite		92 mm(3-5/8")

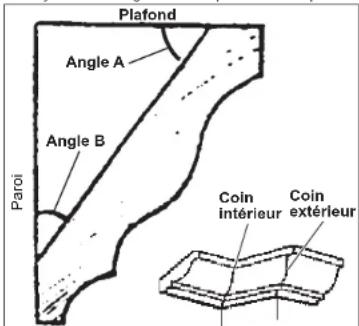

Deux méthodes pour couper une corniche Lorsqu'on les additionne, les angles formés par les parties de la corniche qui s'appuient complètement sur le plafond et la paroi avec ces surfaces donnent 90° (A + B = 90°). En général, les angles formés par la corniche sont les suivants :

52° et 38° : Un angle de 52° avec le plafond (A) et un angle de 38° avec la paroi (B). La scie à onglets comprend des crans pour des angles d'onglet à 31,6° vers la gauche et la droite ainsi qu'un cran pour un angle de biseau de 33,9° qui peuvent être utilisés pour couper une corniche de type 52° et 38°, à plat sur la table. Ces réglages sont signalés par des marques en forme de diamant.

45° et 45° : Un angle de 45° avec le plafond (A) et un angle de 45° avec la paroi (B). La sole à onglets comprend des crans pour des angles d'onglet de 35,3° vers la gauche et la droite ainsi qu'un cran pour un angle de biseau de 30° qui peuvent être utilisés pour couper une corniche de type 45° et 45°, à plat sur la table.

REMARQUE : Bien que tous ces angles constituent des mesures standards, les pièces sont rarement construites de manière à ce que les coins fassent exactement 90°. Il peut être nécessaire de peaufiner ces réglages et d'ajuster les angles de coupe en conséquence.

Plafond Angle A Angle B Paroi Coin interieur Coin extérieur

Coupe de la corniche à plat sur la table de la scie à onglets

Il est avantageux de procéder à la coupe de la corniche à plat sur la table, car il est plus facile ainsi de fixer la moulure à la position de coupe appropriée. De plus, il est possible de couper des parties plus larges de corniche si elle est à plat sur la table de la scie à onglets.

1. Ajustez les angles de biseau et d'onglet en consultant le tableau intitulé « Angles d'onglet de la corniche ». Serrez le bouton de verrouillage de l'angle d'onglet et le bouton de verrouillage de l'angle de biseau.
2. À l'aide de la section « Positionnement » ci-dessous, placez correctement la moulure. REMARQUE : faites toujours des coupes d'essai avec des chutes de bois pour vous assurer que les angles sont adéquats.
3. Procédez à la coupe conformément à la section intitulée « Coupe en morceaux ».

Coupe de la corniche arc boutée sur le guide (encastrée – en position)

Ce type de coupe ne requiert pas de réglage d'angle de biseau. Il est possible de modifier légèrement l'angle d'onglet sans modifier l'angle de biseau. Avec cette méthode, il est possible de régler rapidement et facilement la scie pour les coins qui ne font pas 90° (carrés).

Positionnement

Corniche standard (É.-U.) avec angles de 52° et de 38° (régler l'angle de biseau à 33,85°)

Coin intérieur, côté gauche

1. Bord supérieur de la moulure contre le guide
2. Angle d'onglet réglé à droite sur 31.62
3. Conserver la section gauche de la pièce coupée Coin Intérieur, côté droit
4. Bord inférieur de la moulure contre le guide
5. Angle d'onglet réglé à gauche sur 31,62
6. Conserver la section gauche de la pièce coupée

Coin extérieur, côté gauche

1. Bord inférieur de la moulure contre le guide
2. Angle d'onglet réglé à gauche sur 31,62
3. Conserver la section droite de la pièce coupée

Coin extérieur, côté droit

1. Bord supérieur de la moulure contre le guide
2. Angle d'onglet réglé à droite sur 31,62°
3. Conserver la section droite de la pièce coupée

Corniche standard (É.-U.) avec angles de 45°

(régler l'angle de biseau à 0°)

Coin intérieur, côté gauche

1. Bord supérieur de la moulure contre le guide
2. Angle d'onglet réglé à droite sur 45°
3. Conserver la section gauche de la pièce coupée

Coin intérieur, côté droit

1. Bord inférieur de la moulure contre le guide
2. Angle d'onglet réglé à gauche sur 45°
3. Conserver la section gauche de la pièce coupée

Coin extérieur, côté gauche

1. Bord inférieur de la moulure contre le guide
2. Angle d'onglet réglé à gauche sur 45°
3. Conserver la section droite de la pièce coupée

Côté droit, coin extérieur

1. Bord supérieur de la moulure contre le guide
2. Angle d'onglet réglé à droite sur 45
3. Conserver la section droite de la pièce coupée

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du chargeur ou de l'outil avant d'y effectuer des travaux d'entretien. Ne démontez jamais l'outil, la batterie ou le chargeur. Pour toute réparation, consultez un centre de service MILWAUKEE accrédité.

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Inspectez votre outil pour des questions telles que le bruit excessif, le grippage des pièces mobiles, les pièces cassées ou toute autre condition qui peut affecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après une période pouvant aller de 6 mois à un an, selon l'usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour inspection.

Si l'outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu'il est branché sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et l'outil. Si l'outil ne fonctionne toujours pas correctement, renvoyez l'outil, le chargeur et la batterie à un centre de service MILWAUKEE accrédité.

Réglage de la scie à onglets

Le réglage de la scie à onglets est effectué à l'usine. Si le transport et la manutention ont déréglé l'outil, veuillez suivre les instructions ci-dessous afin d'effectuer le réglage de la scie avec précision. Ce réglage devrait conserver sa précision s'il est effectué correctement et si l'utilisation et le transport de l'outil s'effectuent dans des conditions normales.

Aiguillage (onglet à 0°)

1. Déposez le bloc-batterie
2. Placez une équerre contre le guide et la lame et évitez que l'équerre touche aux dents de la lame, ce qui rendrait la mesure imprécise.
3. Desserrez le bouton de verrouillage de l'onglet et alignez la scie pour fixer l'onglet à 0°. Ne serrez pas le bouton de verrouillage.
4. Si la lame de scie n'est pas exactement perpendiculaire au guide, utilisez la clé fournie pour desserrer les vis qui permettent de fixer le rapporteur d'onglet sur la base. Déplacez le rapporteur vers la gauche ou la droite jusqu'à ce que la lame soit perpendiculaire au guide et vérifié az à l'aide d'une équerre. Resserrez les vis.
5. Desserrez la vis de réglage de l'aiguille d'angle d'onglet et replacez l'aiguille de manière à ce qu'elle indique le zéro. Une fois l'aiguille correctement installée, resserrez la vis.

La table (biseau à 0°)

1. Déposez le bloc-batterie.
2. Déposez les 6 vis qui maintiennent l'éjecteur de scisure en place.
3. Déplacez le levier de réglage du biseau jusqu'au milieu et enfoncez là un outil (tournevis, etc.) pour garder la poignée dans cette position. Déplacez la tête d'abattage jusqu'à ce que le mécanisme à crans du biseau s'arrête sur la position 0°.
4. Placez une équerre contre la table et la lame et assurez-vous que l'équerre ne touche pas aux dents de la lame, ce qui rendrait la mesure imprécise.
5. Desserrez les 2 vis (T25) situées en avant de l'axe de biseau. Ces vis sont utilisées pour serrer le corps du mécanisme à crans.
6. À l'aide d'une clé T25, il est possible d'ajuster l'angle de biseau de la lame par rapport à la table. Tournez la vis dans le sens horaire pour incliner la lame vers la droite et tournez-la dans le sens antihoraire pour incliner la lame vers la gauche.
7. Une fois la lame réglée pour un biseau à 0°, serrez les 2 vis jusqu'à 95 à105 po lb.
8. Retirez l'outil qui a été utilisé afin de bloquer le levier de réglage du biseau.
9. Amenez le levier de réglage du biseau à la position « lock » (verrouillage).
10. Réassemblez les parois du port d'éjection de la scie et serrez solidement les 6 vis.
11. Au besoin, desserrez les vis de réglage de l'aiguille d'angle de biseau et replacez-la de manière à ce qu'elle indique le zéro. Une fois l'aiguille placée correctement, resserez les vis.

Pour minimiser les risques

de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y infiltrer.

Nettoyage

Débarrassez tous les évents des débris et de la poussière. Gardez les outils propres, à sec et exempts d'huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants inflammables ou combustibles auprès des outils.

Réparations

Pour les réparations, retournez outil, batterie et chargeur en entier au centre-service autorisé le plus près.

L'utilisation d'autres accessoires

L'utilisation d'autres accessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti à l'acheteur d'origine uniquement pour être exempt de vices de matériaux et de fabrication. Sous réserve de certaines exceptions. MILWAUKEE réparera ou remplacera toute pièce d'un outil électrique qui, après examen par MILWAUKEE, s'est avérée être affectée d'un vice de matériau ou de fabrication et ce pendant une période des 10 (3) ans a été coust si la date d'achat, sauf indication. Retrait est appliqué de la date d'entreliation. Pour la date d'entreliation est dépréciant du MILWAUKEE ou à un poste d'entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d'achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des allérofons, des plus des aux équivalents, une usure normale, une carence d'entretien ou des accidents.

Usure normale : Plusieurs oublis électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur rendement. Cette garantie ne couvre pas la réparation des pièces due à l'utilisation normale de l'outil, y compris, mais sans s'y limiter, les mandrins, les brosses, les cordes, les sabots de sole, les portelames, les joints toriques, les joints, les amortisseurs, les lames d'entraînement, les pistons, les percuteurs, les crochets et les rondelles à couvercle amortisseur.

Cette garantie ne s'applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour outils sans fil, aux génératrices d'alimentation portatives à essence, aux outils à main, aux monte-charges – électriques, à levier et à chaîne, aux vestes chauffantes M12™, aux produits roussinés, ni aux produits d'essai et de mesure. Il existe des garanties séparées distinctes pour ces produits.

La période de garantie applicable pour les radios de chantier, le port d'alimentation M12™, la source électrique M18™, le ventilateur de chantier et les chandails de travail industriels Trade Tlani™ est d'une durée d'un (1) an à compter de la date d'achat. La période de garantie pour la vente de l'acte de 30 ans, il n'a pas de D v. câbles de nettoyage des drains, les accessoires de pistolet à air de vidange AIRSAKNE™ et les niveaux laser USB REDLITHIUM® est de deux (2) ans à compter de la date d'achat. La période de garantie pour le pistolet thermique compact M18™, décousseuse de 8 gallons, M18TM cloueuses à ossature, M18 FUEL™ 12 ^° clé par prolongateur, sous couloir dans les ventraux d'eau. M18 FUEL™ 1 ^° clé à accussement avec ONE-KEY™, M18 F FUEL™ compresseur silencieux compact de 7,6 L, les niveaux laser M12™, détecteur laser de 19,8 m, douilleuse à chevilles 23GA M12™, M18 FUEL™ 6,4 mm riveteuse aveugle avec ONE-KEY™, et tampon de pneus basse vitesse M12 FUEL™ est de trois (3) ans à compter de la date d'achat. La période de garantie couvrant le DEL de la lampe du 20 ans à compter de la date d'achat. La période de garantie pour la vente de M18™ est une garantie à vie du produit soumise aux limitations d-dessus. En cas de défaillance de la DEL ou de l'ampoule à DEL pendant son utilisation normale, la pièce défaillante sera remplacée gratuitement. L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie, si nequillement sur le fournie fournie usque une demande de services sous garantie est déposée.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS DANS LES PRESENTES EST UNA CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKE NE LE VOUIS WACCÈRE ET DE L'ADDITIONS, LE VOUIS DÉVATS DE LA UNTER LE PRODUIT ET AUX AUX DES MILWAUKE NE SAURAUT ÉTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTERETS PUNITIFS OU DE TOUTE DEPENSÉ, D'HONORAIRES, D'AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DEFAILLANCE OU DÉFAUT DE TOUT PRODUIT. LE VOUIS DÉVATS DE LA UNTER LE PRODUIT ET ETATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ETRE APPLICABLES, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTLE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE ET PARTE LE CHARGE ET PARTE LE CHARGE ET PARTE LE CRENONCE A TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS SY LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION A UNA UTILISATION OU A UNE FIN PARTICULIERE, DANS LA MESURE OU UNA TELLE STIPULATION D'EXONERATION NEST PAS PERMISE PAR LA LOI, LA DURÈE DE CENTS ENTERTIÈS IMPLICITES NETTLE DES RÉPARATIONS ET PARTE LE CHARGE ET PARTE LE EXPRESSE TEL QUE CELA EST DÉCRITTANT DÉRÉDEMENT CERTAINS ETATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÈE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS ETRE APPLICABLES, LA PRESENTE VOUS CONFERE DES DROITS LÉGAUX PARTICULIERS, VOUS ETAT À UN AUTREC. D'ADULTÉMENT D'AUTRES DROITS QUI VARIENT DU ETAT À UN AUTREC.

Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à l'adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) afin de trouver le centre de service de votre région le plus proche pour l'entretien, sous garantie ou non, de votre outil électrique Milwaukee.

Angles d'onglet pour une corniche

(B)Wall Angle Angle de la parolÂngulo de la pared	38°/52”Miter/Bevel Angles d'onglet et de biseau Ingleite/bisei	45°/45”Miter/Bevel Angles d'onglet et de biseau Ingleite/bisei
67	42,93/41,08	46,89/36,13
68	42,39/40,79	46,35/35,89
69	41,65/40,50	45,81/35,64
70	41,32/40,20	45,28/35,40
71	40,79/39,90	44,75/35,15
72	40,28/39,61	44,22/34,89
73	39,76/39,30	43,70/34,64
74	39,25/39,00	43,18/34,38
75	38,74/38,69	42,66/34,12
76	38,24/38,39	42,15/33,86
77	37,97/37,38	41,64/32,68
78	37,24/37,76	41,13/33,33
79	36,75/37,45	40,62/33,07
80	36,27/37,13	40,12/32,80
81	35,79/36,61	39,62/32,53
82	35,31/36,49	39,13/32,25
83	34,83/36,17	38,63/31,98
84	34,36/35,85	38,14/31,70
85	33,90/35,52	37,66/31,42
86	33,40/35,19	37,17/30,14
87	32,97/34,86	36,69/30,86
88	32,52/34,53	36,21/30,57
89	32,07/34,20	35,74/30,29
90	31,62/33,66	35,26/30,00
91	31,17/33,53	34,79/29,71
92	30,73/33,19	34,33/29,42
93	30,30/32,85	33,86/29,13
94	29,86/32,51	33,40/28,83
95	29,43/32,11	32,94/28,54
96	29,00/31,42	32,48/27,74
97	28,58/31,48	32,02/27,94
98	28,16/31,13	31,58/27,64
99	27,74/30,78	31,13/27,34
100	27,32/30,43	30,68/27,03
101	26,91/30,08	30,24/26,73
102	26,50/29,73	29,80/26,42
103	26,09/29,38	29,36/26,12
104	25,59/28,02	28,92/25,08
105	25,29/28,67	28,48/25,50
106	24,78/28,31	28,05/25,19
107	24,49/27,95	27,62/24,87
108	24,10/27,59	27,19/24,56
109	23,71/27,23	26,77/24,24
110	23,32/26,87	26,34/23,93
111	22,93/26,51	25,92/23,61
112	22,55/26,15	25,50/23,29
113	22,21/25,78	25,08/22,08
114	21,79/25,42	24,66/22,65
115	21,42/25,05	24,25/22,33
116	21,04/24,68	23,84/22,01
117	20,67/24,31	23,43/21,68
118	20,30/23,94	23,02/21,36
119	19,93/23,57	22,61/21,03
120	19,57/23,20	22,21/20,70
121	19,20/22,83	21,80/20,38
122	18,94/22,46	21,40/19,05
123	18,48/20,39	21,00/19,77
124	18,13/21,71	20,61/19,39
125	17,77/21,34	20,21/19,06
126	17,42/20,96	19,81/18,72
127	17,06/20,59	19,42/18,39
128	16,71/20,21	19,03/18,06
129	16,37/19,83	18,64/17,72
130	16,02/19,45	18,25/17,39
131	15,67/19,07	17,86/17,05
132	15,33/18,89	17,48/16,88
133	14,95/18,31	17,09/16,38
134	14,65/17,93	16,71/16,04
135	14,30/17,55	16,32/15,70
136	13,97/17,17	15,94/15,36
137	13,63/16,79	15,56/15,02
138	13,30/16,40	15,19/14,68
139	12,96/16,02	14,81/14,34
140	12,63/15,84	14,43/14,00
141	12,30/15,45	14,06/14,00
142	11,97/14,87	13,68/13,31
143	11,64/14,48	13,31/12,97
144	11,31/14,09	12,94/12,62
145	10,99/13,71	12,57/12,28
146	10,66/13,32	12,20/11,93

Le tableau présenté ci-dessous détermine les angles d'onglet et de biseau pour les différents types d'onglets composés. Toujours faire des coupes d'essai avec des chutes de bois avant de procéder à la coupe de la pièce à travailler.
