MODE D'EMPLOI FCLH 905 G T WK Fulgor Milano

Merci et sincères félicitations pour lechioix que vous avez fait.

Ce nouveau produit, développé avec soin et fabriqué avec des matières de toute première qualité, a été soignement rodé pour satisfaire toutes Vos exigences d'une cuisson parfaite. Veuillez lire attentivement les instructions simples portées sur cette notice qui vous permettront d'obtenir d'excellents résultats ds la première utilisation. Nous vous souhaitons une entière et pleine satisfaction quant à l'utilisation de cet apparéil moderne.!

LE CONSTRUCTEUR

IMPORTANT

CE PRODUIT EST CONC U EXCLUSIVEMENT POUR USAGE DOMESTIQUE.

LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DOMMAGES ET BLESSURES CAUSES PAR UNE INSTALLATION INCORRECTE OU PAR UN USAGE IMPROPRE, ERRONÉ OU ABSURDE.

L'APPAREIL NE DOIT PAS ETRE UTILISÉ PAR DES PERSONNES (ENFANTS INCLUS) DISPOSANT DE CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUIITES, OU PAR DES PERSONNES N'AYANT PAS L'EXPERIENCE OU LES CONNAISSANCES REQUISES, SI CEN'EST SOUS LA SURVEILLANCE D'UNE PERSONNE RESPONSABLE DE LEUR SECURITE OU APRES AVOIR REÇU DE CELLE-CI LES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL. LES ENFANTS DOIVENT ETRE SURVEILLÉS, AFIN DE S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

INDEX page

Notice d'emploi 2

Installation 2

Mode d'emploi 2

Brûleurs à gaz 2

Modèle avec Dual Wok 2

Eclairage de la poignee (si prévu) 3

Temporisateur (si prévu) 3

Temporisateur:programmation du tempsd'arrêt d'un brûleur 3

Compteur des minutes : signal sonore uniquement 4

Blocage clavier 4

Entretien 5

Modalités d'installation 6

Installation 6

Positionnement 6

Connexion gaz 8

Branchement métallique rigide/ semirigide 8

Branchementélectrique 8

Adaptation à un différent type de gaz 9

Caracteristiques des utilisateurs 10

Installation

Toutes les opérations relatives à l'installation (branchement électrique, raccordement gaz, adaptation au type de gaz, réglages nécessaires, etc...) doivent être effectuees par des spécialistes suivant les normes en vigueur. Pour les instructions specifiques, voir la partie qui concerne les modalités d'installation.

Mode d'emploi

Brûleurs à gaz (Fig. 1)

On allume le brûleur enapprochant une petite flamme aux trous de sa partie supérieure en poussant et tournant dans le sens contraire des aiguilles d'une montre la manette correspondant jusqu'à faire coincider l'aiguille avec la position de maximum.

Quand le bruleur est en marche, regler la flamme selon la nécessite. La position de minimum se trouve à la fin de la rotation contraire au sens des aiguilles d'une montre. Pour les modèles à allumage automatique/ simultané (à une main), il suffit d'agir sur le bouton correspondant, comme il est indiqué cidesus. La décharge électrique entre la petite bougie et le bruleur allume le bruleur interessed. Quand le bruleur est allumé, lacher la manette, et regler la flamme selon nécessité. Quand le bruleur est allumé, lacher la manette, et regler la flamme selon nécessité.

Dans le cas de modèles doués de suturetethermoélectrique, l'allumage du brûleur a lieu comme dans les cas décrites ci-dessus en appuyant à fond sur la manette placée à la position maximale pendant environ 3/5 secondes. Au moment où vous relâchez la manette, assurez-vous que le brûleur est allumé.

NB: on Vous conseille d'utiliser des cassetoles avec un diamètre proportionné aux brûleurs évitant que la flamme au maximum déborde de leur fond

ne laissez jamais de casseroles vides sur le feu allumé

A la fin de la cuisson il faut fermer le robinet principal du conduit et/ou de la bouteille.

GAZ

Fig 1

wok 20-32

rapide 20-26

semirapide 14-20

auxilaire* 010-14

*avec grille de réduction

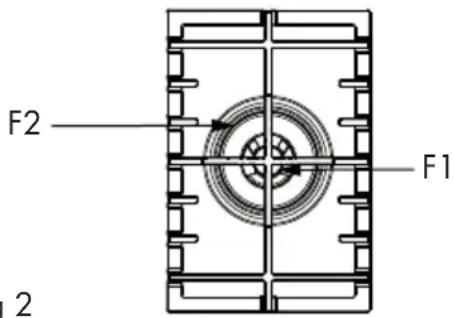

Modèles avec Dual Wok (Fig.2)

Certains modèles sont équipés d'un brûleur Dual Wok. Il est possible d'allumer la flamme centrale et externe (F1+F2) en appuyant et en tournant le bouton vers la gauche, ou d'allumer uniquement le brûleur central (F1), comme illustré ci-dessous.

Fig 2

IMPORTANT

• L'utilisation de l'appareil produit de la chaleur et de l'humidité dans le local d'installation. S'assurer que la cuisine est suffisamment aérée; ne pas obstruer les orifices d'áération naturelle ou installer des dispositifs mécaniques d'áération (ex. une hotte).
• L'utilisation prolongée de l'appareil peut exiger un supplément d'airation, comme l'ouverture d'une fenêtre.

GAS PROTEKT

• sur les plaques dotées de sécurité thermoelectrique, ne pas activer l'allumage pendant plus de 15 secondes. Si, après 15 secondes le brûleur ne s'est pas allumé, ouvrir la porte de la pierce et attendre

Éclairage de la poignée (si prévu)

Quand on tourne une poignée hors de sa position OFF, elle s'allume (blanc)

Quand un brûleur est utilisé puis est étéint, la poignée s'allume en rouge en indiquant l'advertissement de « brûleur chaud ». La lumière s'éteint quand le brûleur a refroidi.

Temporisateur (si prévu) (fig. 3)

3 Fonctions :

TEMPORISATEUR - arrêt programme
COMPTEUR DES MINUTES - signal sonore
BLOCAGE CLAVIER

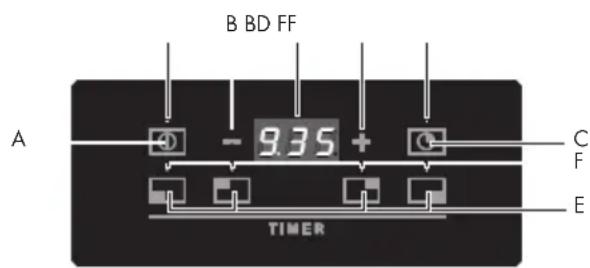

Fig 3

A = Touche ON/OFF

B = Touches Incrémented/Déprétement

C = Touche Compteurs minutes

D = Afficheur

F = Led indication: Clignotante (Associée à l'afficheur) / Fixe (active)

TEMPORISATEUR:Programmation du temps d'arrêt d'un brûleur

Le dispositif permet de programmer, de façon independante pour chaque brûleur, un temps au-delà duquel le brûleur s'eteint automatiquement.

ATTENTION

La rotation de la poignée en position OFF arrête toujours le feu correspondant, même si la fonction temporisée est active.

Programmation

Frapper la touche ON/OFF, sur sa partie supérieure, la LED qui indique son actionnement s'allume.

Sur le panneau de commande, ou sont représentées les zones de chaque brûleur, appuyer sur la touche correspondante à la zone dont on désire programmer l'arrêt automatique, l'indicateur du brûleur (LED) se met à clignoter pour indiquer que le brûleur est actuellement prét pour la programmation, alors que l'afficheur du temporisateur indique 0.00. À l'aide des touches + / - il est possible de programmer le temps, par étapes de 30 secondes de 1 à 10 minutes et par étapes de 1 minute de 11 jusqu'à un maximum de 240 minutes.

Le brûleur sélectionné est identifié par l'indicateur à LED correspondant qui clignote ; pour sélectionner la zone désirée en visualisant le temps sur l'afficheur, appuyer sur la touche correspondante.

Suppression

Durant la programmation du temps, il est possible à tout moment de remettre à zéro la programmation courant en appuyant pendant 5 secondes sur la touche correspondante au brûleur que l'on peut remettre à zéro (un temps égal à zéro exclut le temporisateur du brûleur). Il sera possible par ailleurs de remettre à zéro toutes les temporisations au même moment enMAINANT LA TOUCHE ON/OFF appuyéependant 5 secondes.

COMPTEURS MINUTES : Signal sonore uniquely

Ce dispositif permet de programmermer aussi la fonction compteurs minutes, cette fonction n'a aucune influence sur le fonctionnement des brûleurs.

Programmation

Frapper la touche ON/OFF, sur sa partie supérieure, la LED qui indique son actionnement s'allume.

Appuyer sur la touche du compteur des minutes, l'indicateur (LED) se met à clignoter pour indiquer que le compteur est prét pour la programmation, l'afficheur visualise 0.00.

À l'aide des touches + / - il est possible de programmer le temps, par étapes de 30 secondes de 1 à 10 minutes et par étapes de 1 minute de 11 jusqu'à un maximum de 240 minutes.

Si le compteur de minutes est selectionné, il est identifié par la LED correspondante qui clignote ; pour visualiser le temps sur l'afficheur, appuyer sur la touche du compteur des minutes.

Suppression

Durant la fonction, il est possible à tout moment de remettre à zéro la programmation courant en appuyant pendant 5 secondes sur la touche Temporisateur (un temps égal à zéro exclut la fonction).

Blocage clavier

Après avoirprogramme une fonction d'arrêt automatique du temporisateur ou une fonction compteur minutes, il est possible de bloquer le clavier en appuyant une seule fois sur la touche ON/OFF. Les programmations effectuees precedemment seront maintainues et il ne sera pas possible de les modifier tant que la touche ON/OFF ne sera pas appuyee de nouveau.

Avant de toute opération, débrancher l'appareil du reseau électrique. Pour assurer une longue vie à l'appareil il faut absolument effectuer de temps en temps un nettoyage général soigneux en gardant à l'esprit ce qui suit:

• les parties en vitre, acier et/ou émailées doivent être nettoyées avec des produits appropriés (faciles à couver ans les magasins) non abrasifs ni corrosifs. Eviter les produits qui contiennent du chlore (eau de Javel.etc.)
• éviter de laisser sur la table de travail des substances acides ou alcalines (vinaigre, sel, jus de citron, etc.)
• les orifices du bruleur et les chapeaux (pièces mobiles du bruleur) doivent être frequentlyment lavés avec de l'eau bouillante et du détergent, en ayant soin d'enlever tout incrustation, ensuite ils doivent être essuyés soignement, en controlant que tous les trous soient débouchés.

NB: Le graissage eventuel des robinets doit être faite par des spécialités, qui doivent être appelés en cas d'anomalie de fonctionnement.

Controller de temps en temps l'etat de conservation du conduit flexible d'alimentation gaz. Si il y a des fuites replacer immediatement. Dans tous les cas ne pas oublier de la changer avant la date limite indiquée sur le tube.

NE PAS UTILISER DE NETTOYEURS À VAPEUR

FR Modalités d'installation

Installation

Cet apparéil n'est pas pourvu de dispositif d'évacuation des produits de la combustion. On doit donc l'instructor dans des endroits suffisamment aérés suivant les dispositions des lois en vigueur. La quantité d'air nécessaire à la combustion ne doit pas être inférieure à 2.0 m³/h pour chaque kW de puissance installer. Voir tableau puissances brûleurs.

NB: l'appareil apparait à la Classe 3 d'installation. Les modalités de réglage de l'appareil sont indiquées sur la plaque des données fixée au carter.

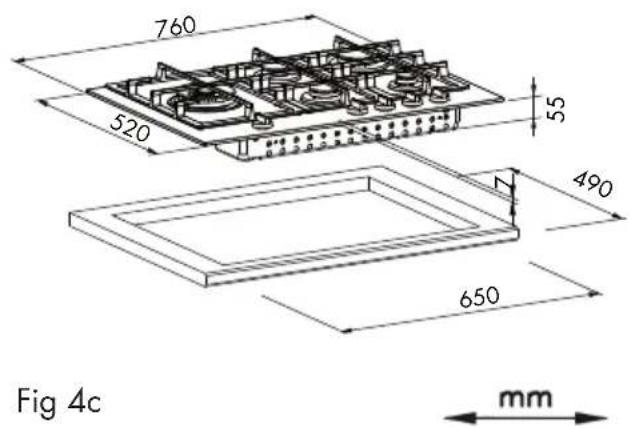

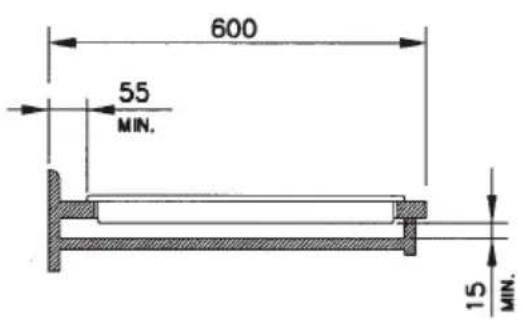

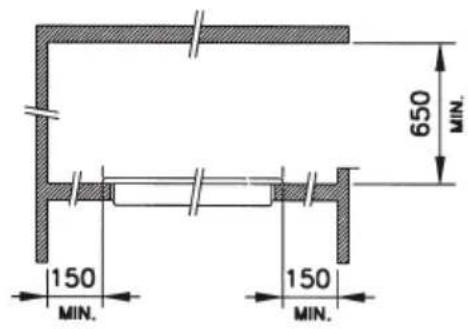

Positionnement

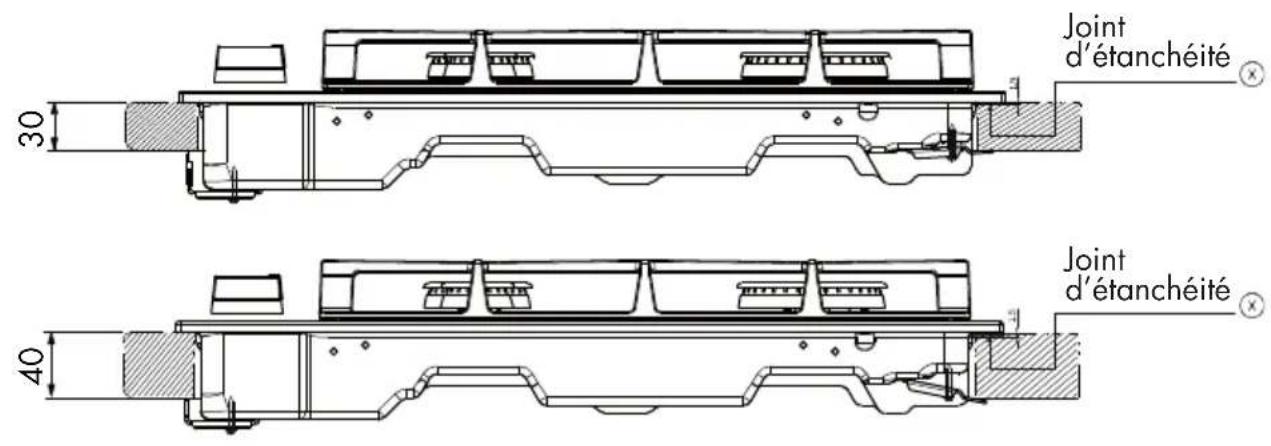

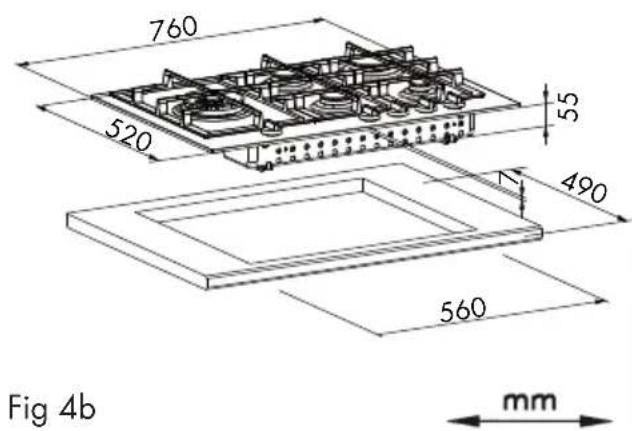

(Fig. 4). L'appareil est prévu pour être encastré dans un plan de travail comme indiqué dans la fig. 4.

Avant d'installer le plan de cuisson, placer le joint d'étanchéité (×) sur tout le périmètre de l'ouverture.

Fig 4

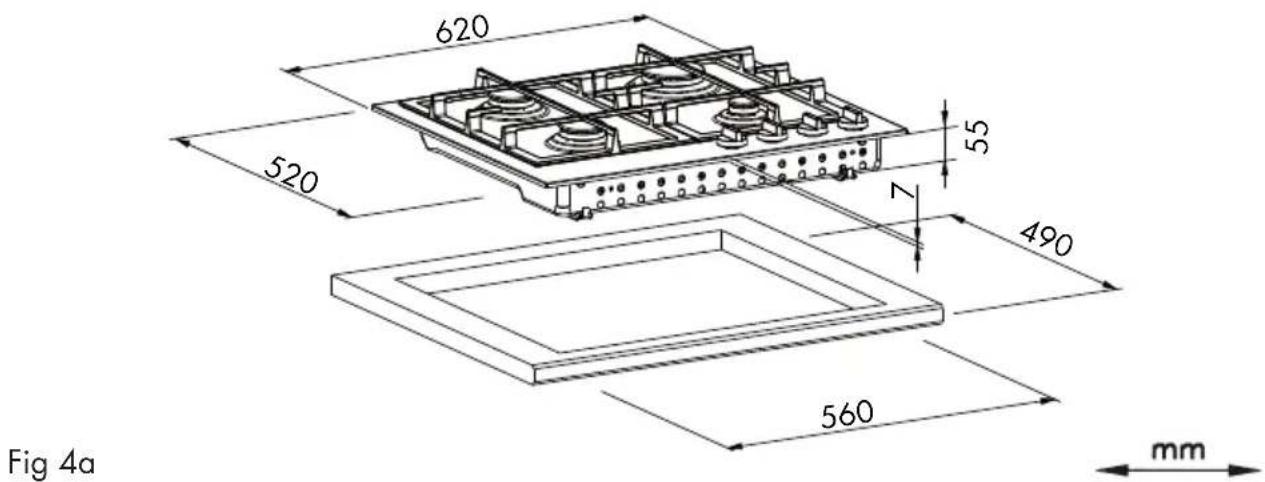

MOD:60CM INOX/VERRE/VITROCERAMIQUE
MOD:75 CM INOX MOD:75 CM VERRE /VITROCERAMIQUE

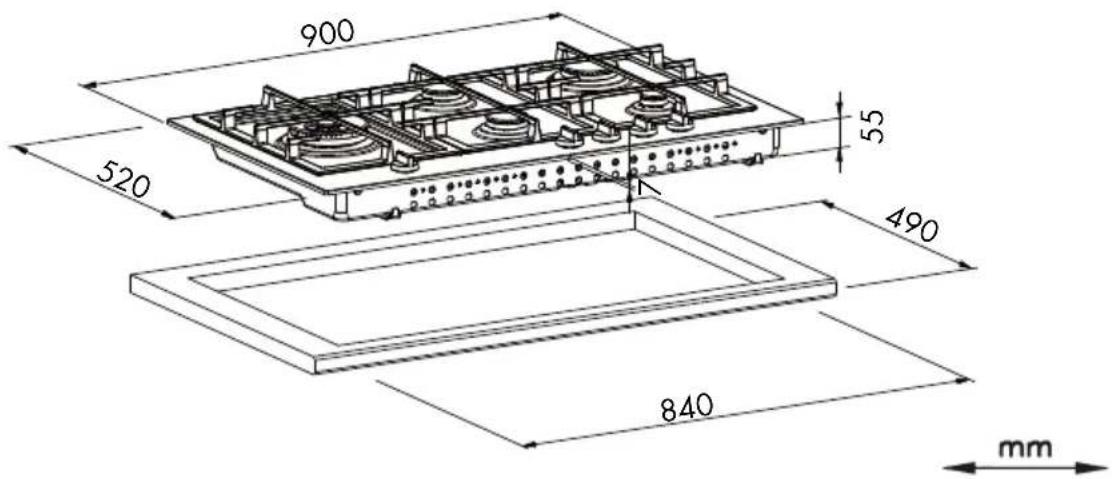

MOD:90CM INOX/VERRE/VITROCERAMIQUE
Fig 4d

Connexion gaz

(Fig. 5) Effectuer la connexion de l'appareil à la bouteille ou à l'installation selon les prescriptions des normes en vigueur s'assurant à l'avance que l'appareil est reglé pour le type de gaz disponible. En cas contraire voir: "Adaptation à un type de gaz différent".

Verifier aussi que la pression d'alimentation correspond aux valeurs du tableau: "Caracteristiques utilisateurs".

Branchement métallique rigide/ semirigide

Effectuer le branchement avec des raccords à conduits métalliques (meme flexibles) de façon à ne pas provoquer de contraintes aux organes internes à l'appareil.

NB: Quand l'installation est terminée, controller, avec une solution savonneuse, la parfaite etoncheite de tout le système de branchement.

Fig 5

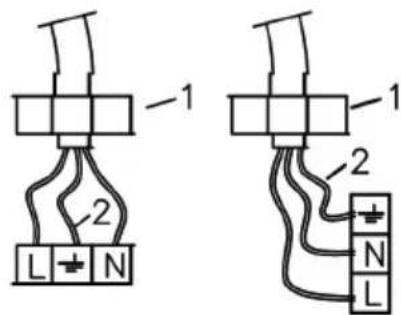

Branchementélectrique

(Fig. 6) Avant d'effectuer le branchement électrique, s'assurer que:

• la tension de l'installation électrique correspond au voltage indiqué sur la plaque signalétique appliquée au fond du plan;
• l'installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux termes de la loi.

Si l'appareil n'a pas de cable et /ou de prise correspondante, ne utiliser que des cables et

des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le cable ne devra jamais atteindre une température supérieure de 50^ à celle de l'ambiance.

Pour le raccordement direct au réseau, il faut prévoir un interrupteur omnipolaire d'une puissance adaptée aux données figurant sur la plaque pour déconnecter l'appareil en cas de besoin; conformément aux régles d'installation, la distance d'ouverture des contacts doit permettre une déconnexion complète dans les conditions de surtension de la catégorie III (le cable jaune et vert de mis à la terre ne doit pas être interrompu). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise enplace de l'appareil.

IMPORTANT

Si le cable d'alimentation est endommagé, le constructeur, le service d'assistance technique ou un technician qualifié devra le replacer afin d'éviter touteASF de risque.

1 - SERRE - FILS

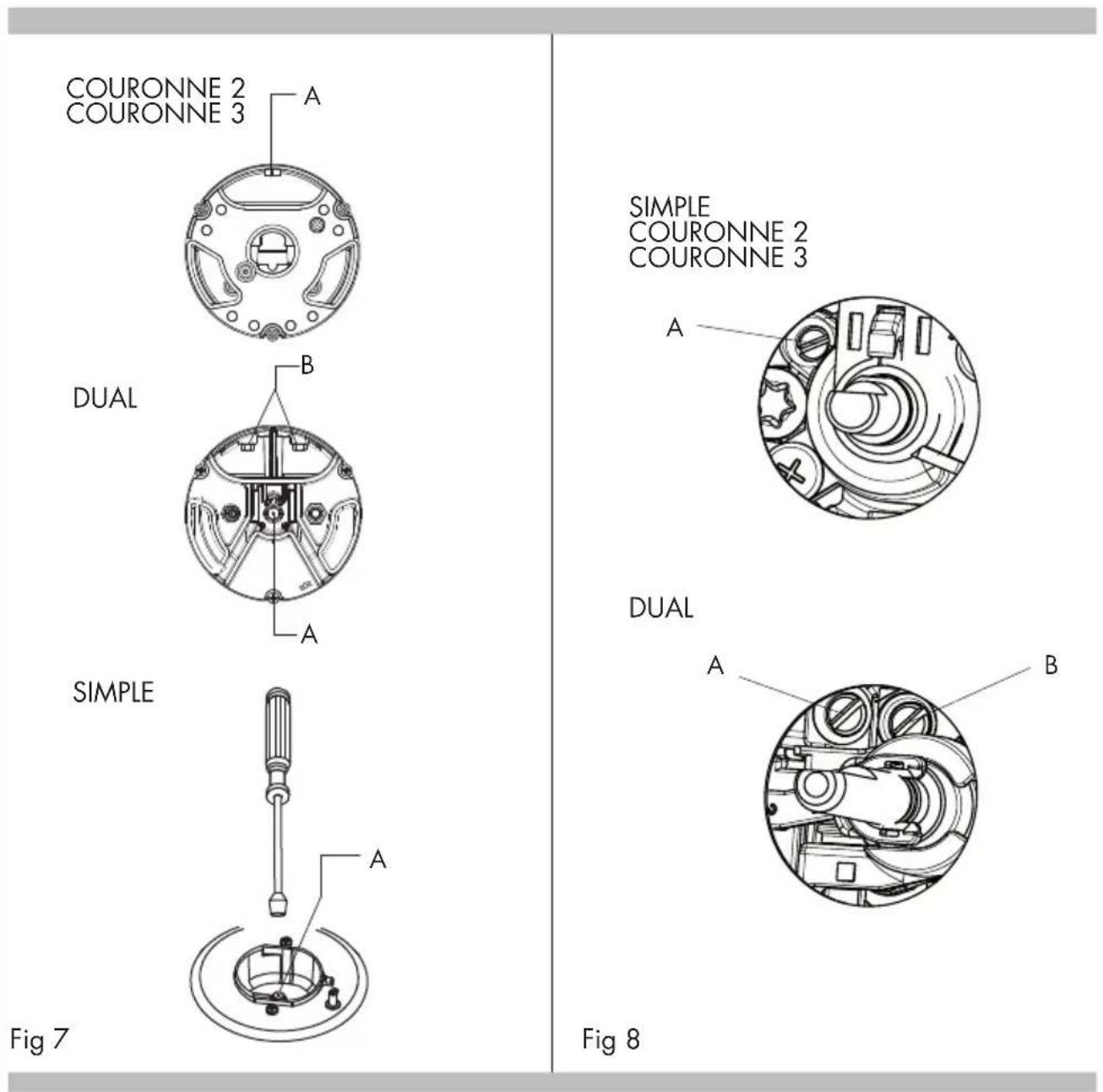

Adaptation à un différent type de gaz

Si l'appareil prévoit un type de gaz différent de celui d'alimentation disponible, on doit proceeder:

• à la substitution des injecteurs (Fig. 7) avec ceux correspondants au type de gaz qu'il faut utiliser (voir tableau "Caracteristiques utilisateurs").
• pour le réglage au minimum, tournez à l'aide d'un tournevis approprié la vis dans l'axe du robinet (Fig. 8) après avoir placé le robinet sur la position du minimum. Pour GPL (butane / propane) serrez à fond.

CHARACTERISTIQUES DES UTILISATEURS

BRULEURS GAZ
ALIMENTATIONTYPE PRESSION mbarsNORM.		BRULEUR	Ø INJECTEUR1/100 mm	DéBITTHERMIQUE NOMINAL	CONSOMMATION
Gaz naturel G20 20		rapide 129 3000 W 286
		semi-rapide 101 1750 W 167
		auxiliaire 77 1000 W 95
		couronne 3 141 3500 W 333
		couronne 3 150 4000 W 381
		couronne 2 137 3500 W 333
		couronne 2 145 4000 W 381
		dual	2x95	4000 W 381
			71
Gaz liquide G30/G31 28-30/37		rapide 87 3000 W 218
		semi-rapide 66 1750 W 127
		auxiliaire 50 1000 W 73
		couronne 3 94 3500 W 254
		couronne 3 102 4000 W 291
		couronne 2 94 3500 W 254
		couronne 2 101 4000 W 291
		dual	2x65	4000 W 291
			46
Gaz naturel G25.3		rapide 130 3000 W 325
		semi-rapide 100 1750 W 190
		auxiliaire 78 1000 W 108
		couronne 3 130 3500 W 380
		couronne 3 150 4000 W 434
		couronne 2 137 3500 W 380
		couronne 2 147 4000 W 434
		dual	2x98	4000 W 434
			71
Gaz ville	G110 8	rapide 320 3000 W 681
		semi-rapide 192 1750 W 397
		auxiliaire	150 1000 W 227
		couronne 3 350 3500 W 794
		couronne 3 350 4000 W 907
		couronne 2 350 3500 W 794
		couronne 2 350 4000 W 907
		dual	2x250	4000 W 907
			130

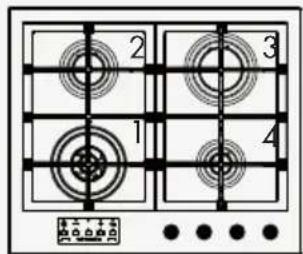

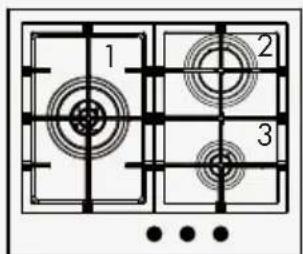

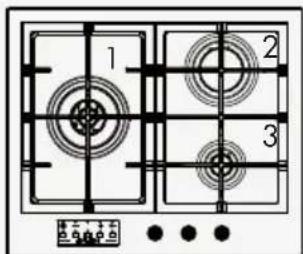

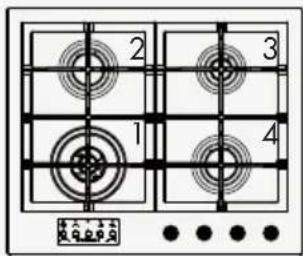

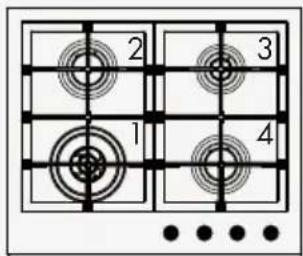

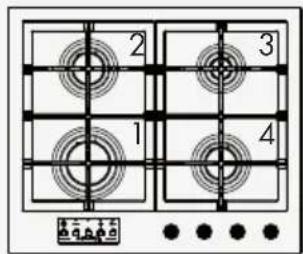

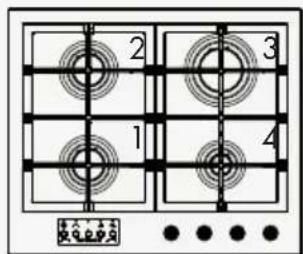

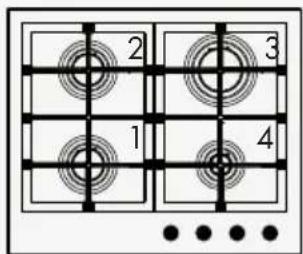

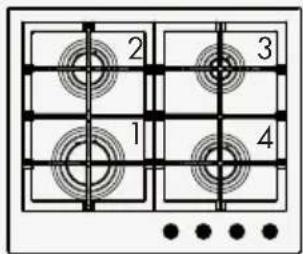

Mod: 60 cm

Standard avec Minuterie

123

123

1: C3 / C2 / Dual
2: Rapide
3: Auxiliaire

1234

1234

1: C3 / C2 / Dual
2: Semi-rapide
3: Rapide
4: Auxiliaire

1234

1234

1: Semi-rapide
2: Semi-rapide
3: Rapide
4: Auxiliaire

1234

1234

1: C3 / C2 / Dual
2: Semi-rapide
3: Auxiliaire
4: Semi-rapide

1234

1234

1: Rapide
2: Semi-rapide
3: Auxiliaire
4: Semi-rapide

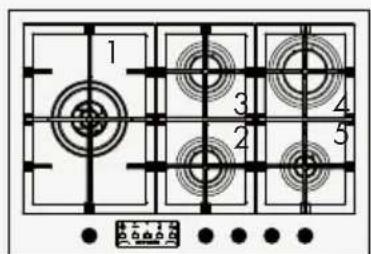

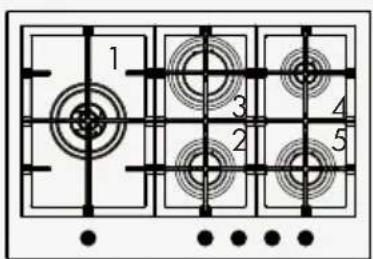

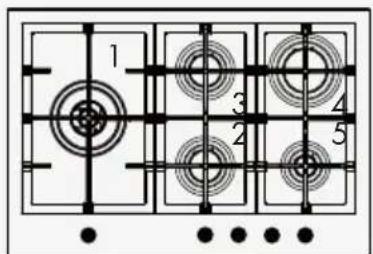

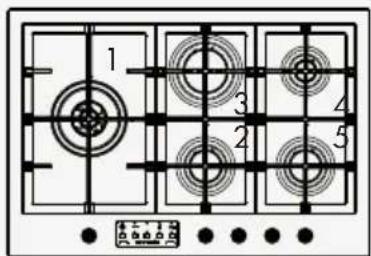

Mod: 75 cm

Standard avec Minuterie

12345

1: Semi-rapide
2: Semi-rapide
3: C3 / C2 / Dual
4: Rapide
5: Auxiliaire

12345

12345

1: C3 / C2 / Dual
2: Semi-rapide
3. Semi-rapide
4: Rapide
5: Auxiliaire

12345

12345

1: C3 / C2 / Dual
2: Semi-rapide
3. Rapide
4: Auxiliaire
5: Semi-rapide

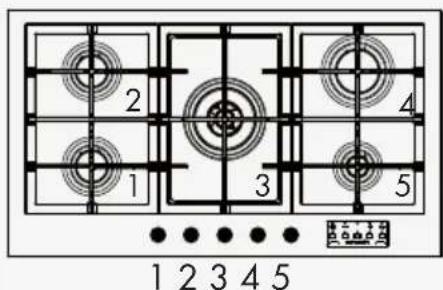

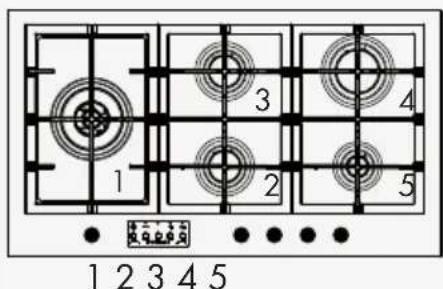

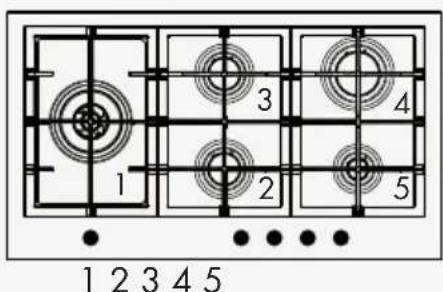

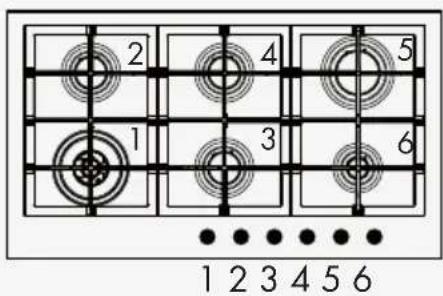

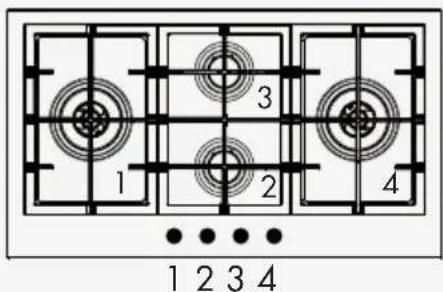

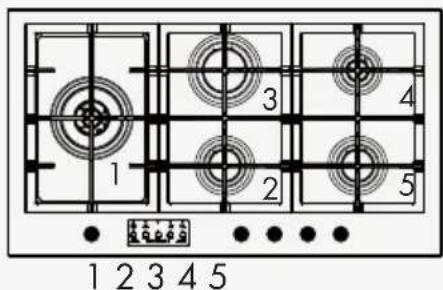

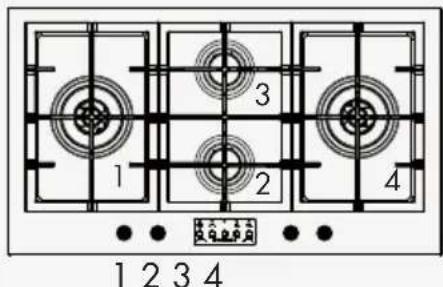

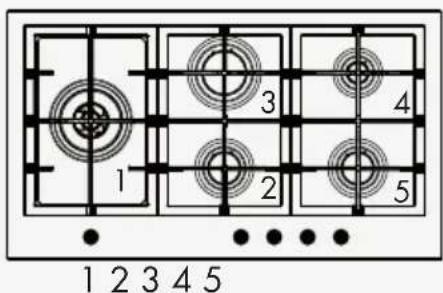

Mod: 90 cm

Standard avec Minuterie

1: C3 / C2 / Dual
2: Semi-rapide
3: Semi-rapide
4: Semi-rapide
5: Rapide
6: Auxiliaire

1: Semi-rapide
2: Semi-rapide
3.C3/C2/Dual
4: Rapide
5: Auxiliaire

1: C3 / C2 / Dual
2: Semi-rapide
3. Semi-rapide
4: Rapide
5: Auxiliaire

1: C3 / C2 / Dual
2: Semi-rapide
3. Semi-rapide
4: C3 / C2 / Dual

1: C3 / C2 / Dual
2: Semi-rapide
3. Rapide
4: Auxiliaire
5: Semi-rapide

FR
