RU1079 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RU1079
Version de sortie	5 V TTL ou 10…30 V HTL
Tension d'alimentation	5 V DC (TTL) ou 10…30 V DC (HTL)
Signaux de sortie	A, B, index 0 (combiné), sorties inversées intégrales
Déphasage électrique	90° entre les sorties A et B
Résolution angulaire (index zéro)	Une impulsion par tour mécanique
Protection contre les courts-circuits	Version 5 V TTL : sur 0 V ; version HTL : sur 0 V et L+ (max 1 min)
Raccordement électrique	Embase mâle 15 pôles (ifm1000.xx) ou câble 5/13 fils (ifm1013.xx)
Longueur maximale de câble	100 m (5 V TTL) / 300 m (10…30 V HTL)
Distance minimale aux sources parasites	20 cm
Blindage	Tresse reliée au boîtier
Montage	Sur flasque de fixation avec accouplement flexible à soufflet ou rondelle élastique
Dimensions de fixation (flasque E60033)	Diamètre 50 mm, diamètre intérieur 42 mm, 3 trous à 120°, filetage M4 profondeur 5 mm
Poids estimé	Environ 200 g
Utilisation principale	Mesure de déplacements linéaires et angulaires, détermination de positions
Entretien	Aucun entretien spécifique requis ; nettoyer avec un chiffon sec
Sécurité	Débrancher l'alimentation avant toute intervention ; ne pas heurter l'arbre
Pièces détachées / accessoires	Flasque de fixation E60033, câbles de raccordement (à commander séparément)
Certification	Numéro de certificat : U8V 10 08 70596 006

FOIRE AUX QUESTIONS - RU1079 IFM

Comment brancher le codeur RU1079 ?

Le branchement dépend de la version (5 V TTL ou 10…30 V HTL). Utilisez le schéma sur le capot ou la notice : pour l'embase mâle 15 pôles, les broches 2 (L+), 1 (0 V), 3 (A), 4 (B), 5 (index 0) sont les principales. Mettez l'installation hors tension avant le raccordement.

Quelle est la tension d'alimentation du RU1079 ?

Il existe deux versions : 5 V TTL ou 10…30 V HTL. Vérifiez l'étiquette pour connaître la vôtre.

Quels signaux de sortie fournit le codeur ?

Le codeur délivre les signaux A, B (déphasés de 90°) et l'index zéro (une fois par tour). Les sorties inversées sont disponibles pour les entrées différentielles.

Comment protéger le codeur contre les courts-circuits ?

La version 5 V TTL protège sur 0 V ; la version HTL protège sur 0 V et L+ (max 1 minute). Les fils non utilisés doivent être isolés.

Quelle longueur de câble maximale est autorisée ?

Pour la version 5 V TTL : 100 m. Pour la version 10…30 V HTL : 300 m. Utilisez des câbles appropriés.

Comment monter le RU1079 ?

Vissez le codeur sur un flasque de fixation (réf. E60033). Reliez l'arbre du moteur via un accouplement flexible pour compenser les déports. Évitez les chocs sur l'arbre.

Que faire si la sortie ne fonctionne pas ?

Vérifiez l'alimentation, le câblage et l'isolement des fils inutilisés. Assurez-vous que la distance aux sources parasites est d'au moins 20 cm et que le blindage est relié au boîtier.

Le RU1079 est-il compatible avec les entrées différentielles ?

Oui, grâce aux sorties inversées, le codeur peut être connecté à des modules électroniques avec entrées de tension différentielle pour filtrer les parasites.

Comment nettoyer le codeur ?

Nettoyez l'extérieur avec un chiffon doux et sec. Ne pas utiliser de produits agressifs ni immerger l'appareil.

Où trouver des accessoires comme le flasque de fixation ?

Le flasque de fixation E60033 et les câbles de raccordement sont disponibles sur le site www.ifm.com ou chez les distributeurs IFM.

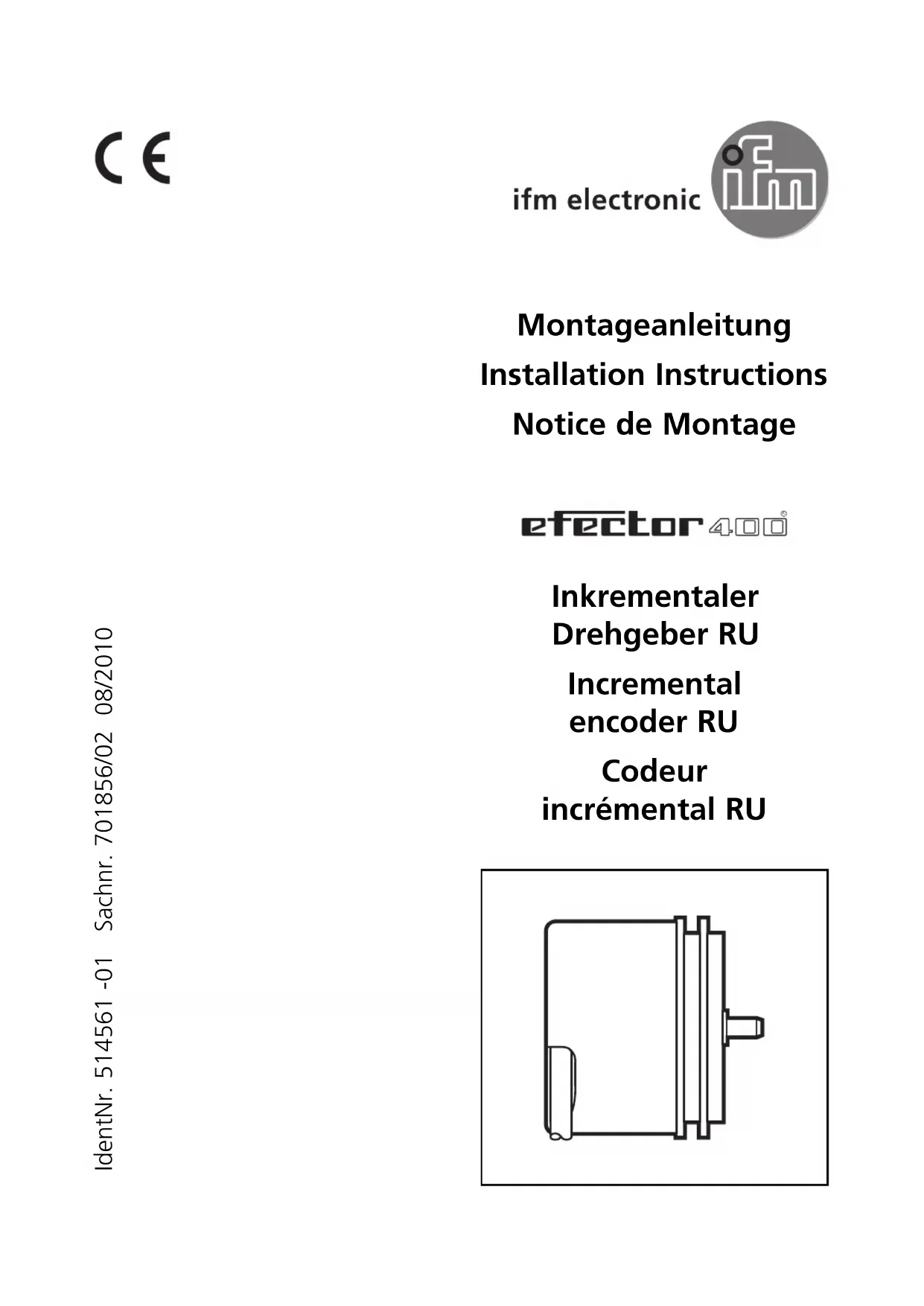

MODE D'EMPLOI RU1079 IFM

efector400®

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

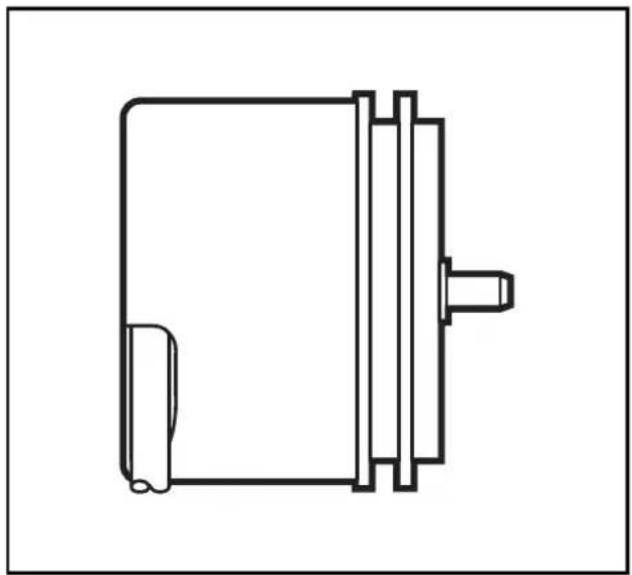

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm15 pôles	1001.xx
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10
A	3	1
A nég.	- 2 6
B	4	3
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-
libre	-	-
libre	-	-
blindage	boîtier	11
	ifm1013.xx câble 5 fils câble	13 fils
L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - - blanc
A	2	vert
A nég.	- -	vert
B	4	blanc
B neg.	- -	rose
index 0	5	jaune
index 0 nég.	- -	noir
défaut nég.	- -	violet
libre	- -	-
libre	- -	jaune
blindage	3	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tressé dans le câble est relié au boîtier du codeur.

Signaux de sortie

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être vissé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

flasque de fixation E60033

1) repère 2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.

No. U8V 10 08 70596 006
