Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RU1075
Tension d'alimentation	5 V DC (sortie TTL) ou 10...30 V DC (sortie HTL) selon version
Nombre d'impulsions par tour	Variable, selon étiquette
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation maximale mécanique	12 000 tr/min
Vitesse de rotation maximale électrique	(f × 60) / Z tr/min (f en Hz, Z = nombre de pas)
Sorties	TTL (20 mA) ou HTL (50 mA), protégées contre les courts-circuits
Protection	Contre court-circuit entre sorties et U_N ou U_P (pendant <1 min)
Longueur maximale du câble blindé	100 m (version 5 V), 50 m (version 10...30 V)
Montage	Avec accouplement flexible, éviter les chocs sur l'arbre
Raccordement électrique	Mettre hors tension avant branchement
Blindage	Relier le boîtier, le connecteur et l'électronique à la terre
Entretien	Nettoyage avec un chiffon sec, pas de solvants
Réparabilité	Aucune pièce réparable, remplacer l'appareil défectueux

FOIRE AUX QUESTIONS - RU1075 IFM

Quelles sont les tensions d'alimentation possibles pour le codeur RU1075?

Le codeur RU1075 existe en deux versions : alimentation 5 V DC avec sortie TTL, ou alimentation 10...30 V DC avec sortie HTL. Consultez l'étiquette sur l'appareil pour la version exacte.

Comment brancher le codeur RU1075?

Avant tout branchement, mettez l'installation hors tension. Raccordez l'appareil selon le schéma de branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre.

Quelle est la vitesse de rotation maximale du RU1075?

La vitesse de rotation maximale mécanique est de 12 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas : (fréquence en Hz × 60) / nombre de pas.

Quelle est la fréquence d'impulsions maximale?

La fréquence d'impulsions maximale du RU1075 est de 300 kHz.

Comment monter le codeur RU1075 sur un moteur?

Montez un accouplement flexible entre le codeur et l'arbre du moteur pour éviter d'endommager les roulements. Évitez les chocs ou l'utilisation d'outils comme une lime sur l'arbre.

Que faire si le codeur ne fonctionne pas après le montage?

Vérifiez l'alimentation électrique et le câblage selon le schéma. Assurez-vous que le blindage est correctement raccordé à la terre. Si le problème persiste, le codeur peut être défectueux.

Quelle est la longueur maximale du câble pour le RU1075?

Pour la version 5 V, la longueur maximale du câble blindé est de 100 m. Pour la version 10...30 V, elle est de 50 m.

Le codeur RU1075 est-il protégé contre les courts-circuits?

Oui, les sorties sont protégées contre les courts-circuits entre les sorties et U_N ou U_P pendant moins de 1 minute.

Dans quelles conditions environnementales peut-on utiliser le RU1075?

Le codeur ne doit pas être exposé à l'humidité excessive ou aux solvants. Consultez les spécifications IP sur l'étiquette pour les conditions exactes.

Comment nettoyer le codeur RU1075?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de solvants ou de produits chimiques agressifs qui pourraient endommager le boîtier.

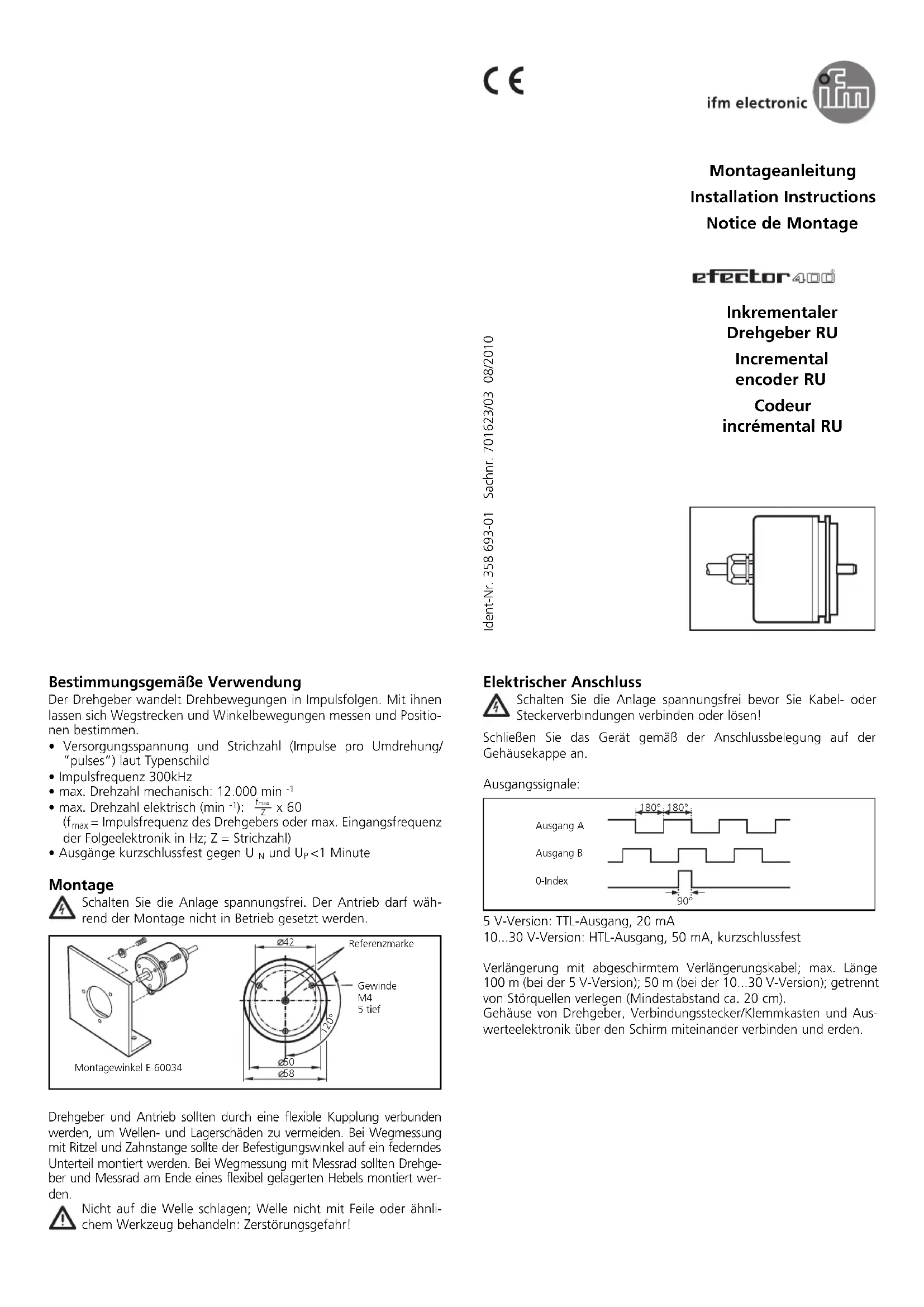

MODE D'EMPLOI RU1075 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

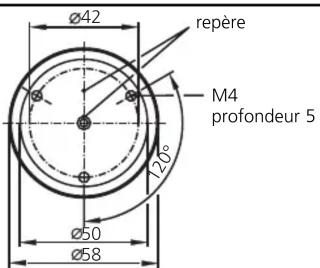

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
