RV6128 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RV6128
Alimentation	5 V DC (version TTL) ou 10…30 V DC (version HTL) selon étiquette
Nombre de pas (impulsions par tour)	Selon étiquette du produit
Fréquence d'impulsions max.	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	f_max / Z × 60 (f_max = 300 kHz, Z = nombre de pas)
Protection des sorties	Contre court-circuit entre sorties et U_N ou U_P (< 1 min)
Signaux de sortie (version 5 V)	TTL, 20 mA
Signaux de sortie (version 10…30 V)	HTL, 50 mA, protégé contre court-circuit
Longueur maxi câble	100 m (version 5 V), 50 m (version 10…30 V)
Distance min. des sources parasites	Environ 20 cm
Montage	Utiliser un accouplement flexible ; éviter les coups sur l'arbre
Raccordement électrique	Mettre hors tension ; raccorder selon schéma sur boîtier ; câble blindé
Mise à la terre	Relier boîtier, connecteur et électronique via blindage à la terre
Sécurité	Couper l'alimentation avant montage ou raccordement
Entretien	Éviter les chocs sur l'arbre ; ne pas utiliser d'outil tranchant
Fonction principale	Convertir le mouvement de rotation en séquences d'impulsions

FOIRE AUX QUESTIONS - RV6128 IFM

Quelle est la tension d'alimentation du codeur RV6128 ?

L'alimentation dépend de la version : 5 V DC pour la sortie TTL ou 10…30 V DC pour la sortie HTL. Vérifiez l'étiquette sur l'appareil.

Comment monter le codeur sur un moteur ?

Utilisez un accouplement flexible entre le codeur et l'arbre moteur pour éviter d'endommager les roulements. Ne mettez pas le moteur en marche pendant le montage.

Quels sont les signaux de sortie disponibles ?

Version 5 V : sortie TTL (20 mA). Version 10…30 V : sortie HTL (50 mA) protégée contre les courts-circuits.

Quelle est la fréquence d'impulsions maximale ?

La fréquence maximale est de 300 kHz. La vitesse de rotation électrique maximale se calcule par : f_max / Z × 60 (Z = nombre de pas).

Quelle est la vitesse de rotation mécanique maximale ?

La vitesse mécanique maximale est de 12 000 tr/min. Ne pas dépasser cette limite sous peine d'endommager l'appareil.

Comment raccorder le câble blindé ?

Utilisez un câble blindé d'une longueur maximale de 100 m (version 5 V) ou 50 m (version 10…30 V). Reliez le blindage à la terre en connectant le boîtier du codeur, le connecteur et l'électronique.

Que faire si une sortie est en court-circuit ?

Les sorties sont protégées contre les courts-circuits entre sorties et U_N/U_P pendant moins d'une minute. Après ce délai, l'appareil peut être endommagé. Corrigez le défaut rapidement.

Puis-je utiliser le codeur pour mesurer des déplacements linéaires ?

Oui, en combinant le codeur avec un pignon et une crémaillère ou une roue de mesure. Pour une crémaillère, montez le flasque sur une base à ressort ; pour une roue, fixez le codeur sur un bras flexible.

Comment éviter d'endommager l'arbre lors du montage ?

Évitez les coups sur l'arbre et n'utilisez pas de lime ou d'outil similaire. Un impact peut détruire le codeur.

Quelle distance minimale respecter vis-à-vis des sources parasites ?

Installez le câble du codeur à au moins 20 cm des sources parasites (moteurs, câbles de puissance) pour éviter les interférences.

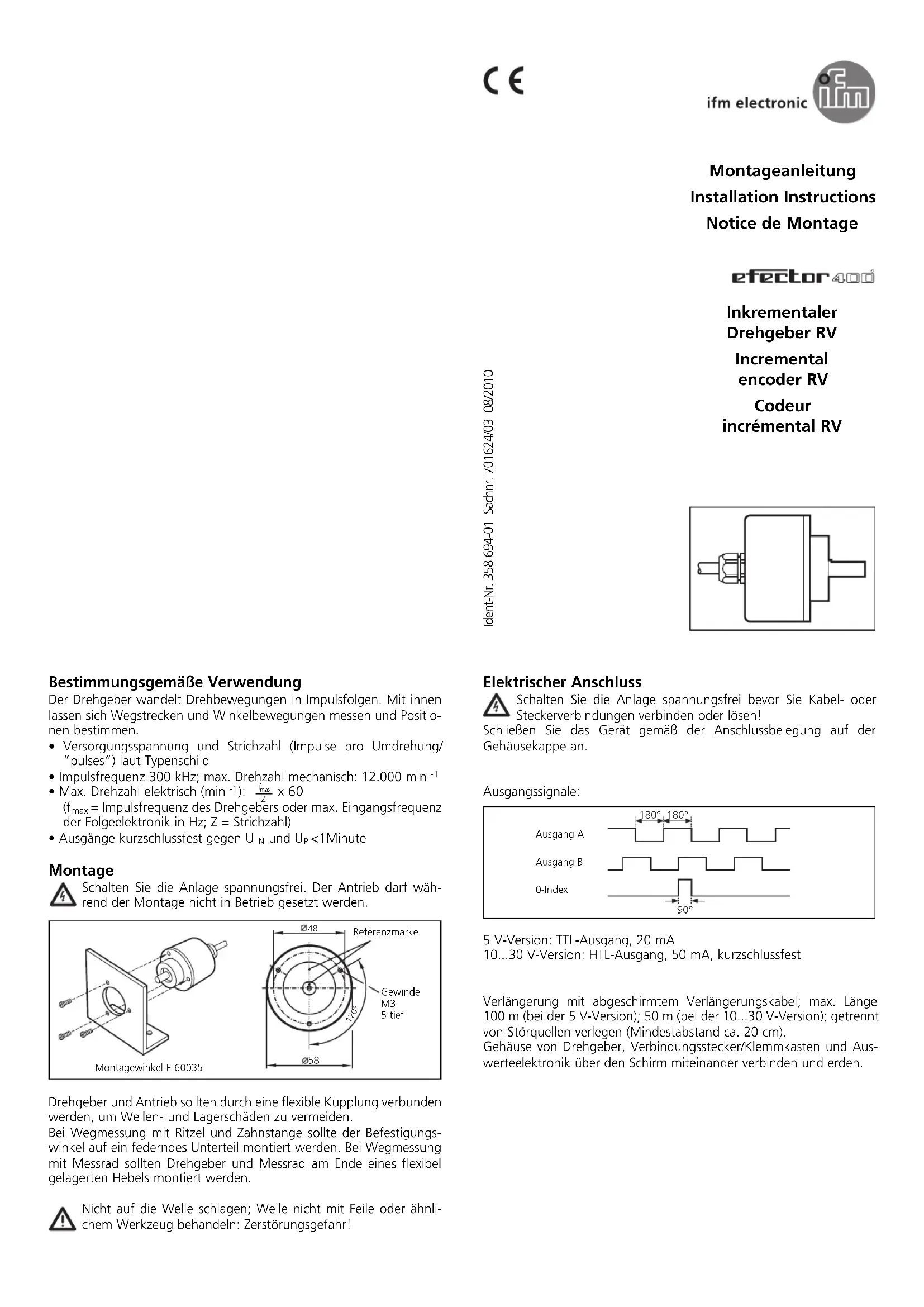

MODE D'EMPLOI RV6128 IFM

efector400

Inkrementaler

Drehgeber RV

Incremental

encoder RV

Codeur

incrémental RV

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette • Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/mn
• Vitesse de rotation maxi électrique (en tr/mn): _maxZ × 60 (f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

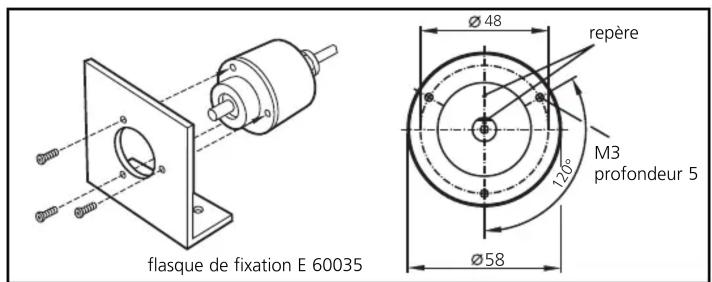

Montage

⚠️ Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

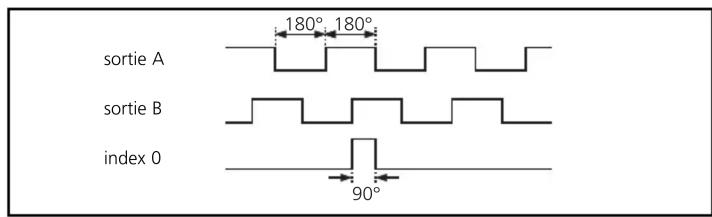

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre un court-circuit

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
