RV6131 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Capteur de position
Technologie	Inductif
Plage de température de fonctionnement	-25 à +70 °C
Tension d'alimentation	10 à 30 V DC
Sortie	PNP/NPN
Protection	IP67
Dimensions	Standard
Utilisation	Industrie, automatisation
Maintenance	Vérification régulière des connexions
Sécurité	Respecter les normes électriques en vigueur
Informations générales	Compatible avec divers systèmes de contrôle

FOIRE AUX QUESTIONS - RV6131 IFM

Qu'est-ce que l'IFM RV6131 ?

L'IFM RV6131 est un appareil conçu pour des applications industrielles. Il peut être utilisé pour des tâches spécifiques dans le domaine de l'automatisation.

Comment installer l'IFM RV6131 ?

Pour installer l'IFM RV6131, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les recommandations de sécurité.

Quels sont les problèmes courants rencontrés avec l'IFM RV6131 ?

Les problèmes courants incluent des erreurs de connexion, des dysfonctionnements de l'appareil et des problèmes d'alimentation. Vérifiez les connexions et l'alimentation électrique.

Comment résoudre les erreurs de connexion ?

Pour résoudre les erreurs de connexion, vérifiez les câbles, assurez-vous qu'ils sont correctement branchés et que les ports de connexion ne sont pas endommagés.

L'appareil ne s'allume pas. Que faire ?

Vérifiez si l'appareil est bien alimenté. Assurez-vous que la source d'alimentation fonctionne correctement et que tous les câbles sont connectés.

Comment effectuer une réinitialisation de l'IFM RV6131 ?

Pour réinitialiser l'appareil, consultez le manuel d'utilisation pour les instructions spécifiques concernant la réinitialisation aux paramètres d'usine.

Où puis-je trouver le manuel d'utilisation de l'IFM RV6131 ?

Le manuel d'utilisation est généralement inclus dans l'emballage de l'appareil. Il peut également être téléchargé à partir du site web du fabricant.

Y a-t-il un support technique disponible pour l'IFM RV6131 ?

Oui, le support technique est disponible. Vous pouvez contacter le service client du fabricant pour obtenir de l'aide.

Quels sont les accessoires compatibles avec l'IFM RV6131 ?

Les accessoires compatibles sont généralement listés dans le manuel d'utilisation. Assurez-vous d'utiliser uniquement des accessoires recommandés par le fabricant.

L'IFM RV6131 est-il étanche ?

Vérifiez les spécifications techniques dans le manuel pour déterminer le degré d'étanchéité de l'appareil.

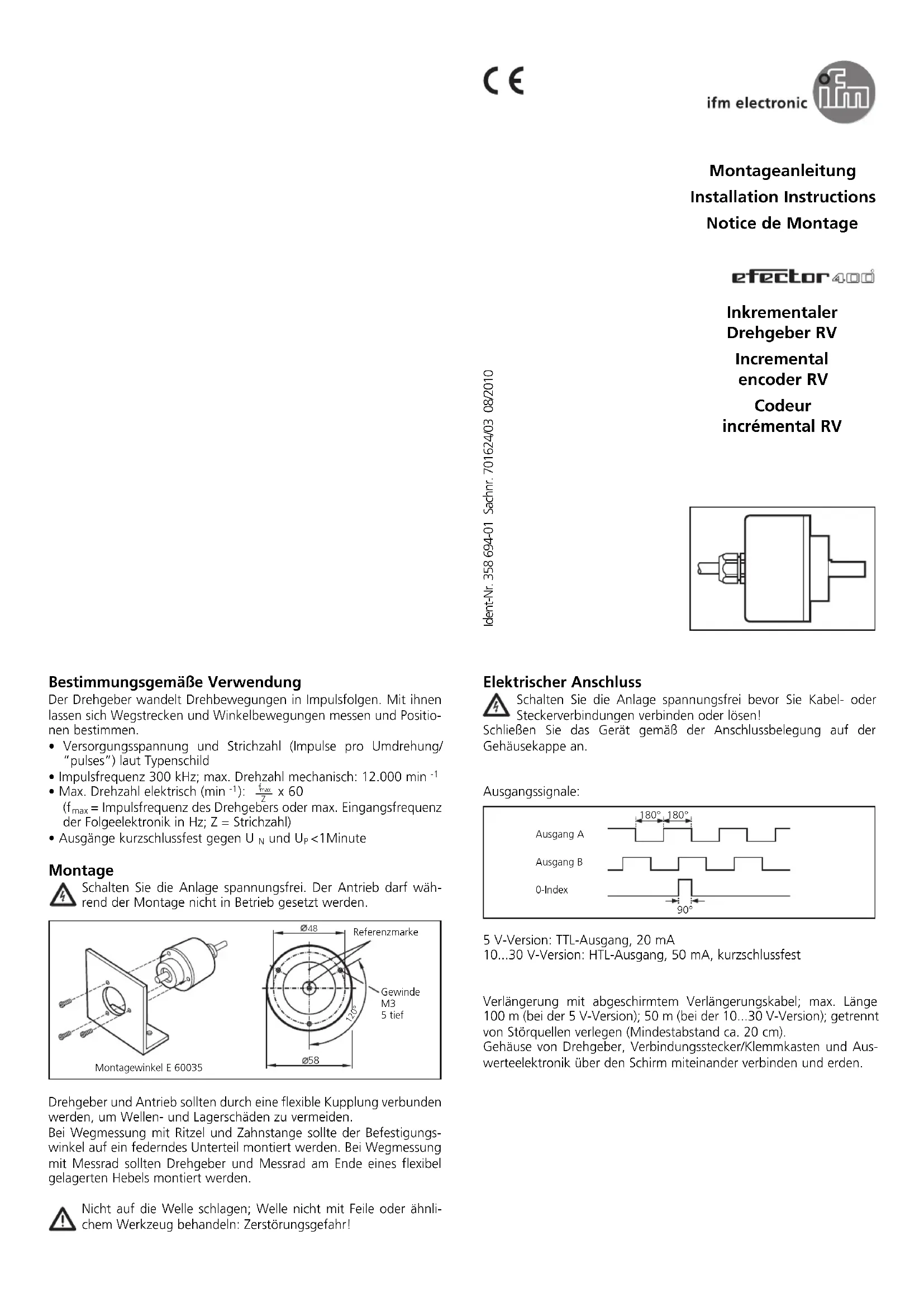

MODE D'EMPLOI RV6131 IFM

• Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette

• Fréquence d’impulsions: 300 kHz

• Vitesse de rotation maxi mécanique: 12,000 tr/mn

• Vitesse de rotation maxi électrique (en tr/mn): x 60

max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)

• Les sorties sont protégées contre un court-circuit entre les sorties et

• pendant <1mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Raccordement électrique Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: version 5 V: sortie TTL, 20 mA version 10 p. 30
• V: sortie HTL, 50 mA, protégée contre un court-circuit Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10 p. 30
• V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur/le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Electrical connection Disconnect power before connecting or disconnecting the cable or connector. Connect the unit according to the wiring indicated on the housing. Output signals: 5 V version: TTL output, 20 mA 10 p. 30
• V version: HTL output, 50 mA, short-circuit protection Extension by means of a screened extension cable; max. length 100 m (5 V version), 50 m (10 V version); lay separately from sources of interference (min. spacing approx. 20 cm). Connect the encoder housing, the connector/terminal box and the eva- luation electronics via the screen and ground. p. 30

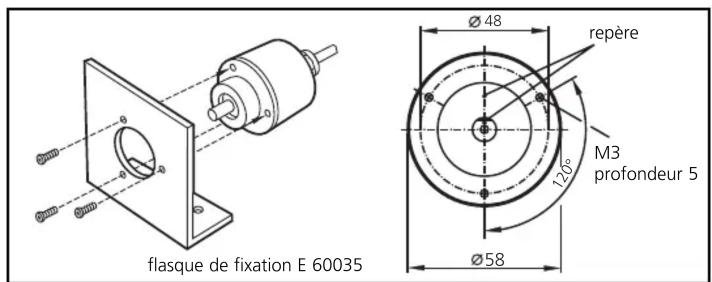

repère flasque de fixation E 60035

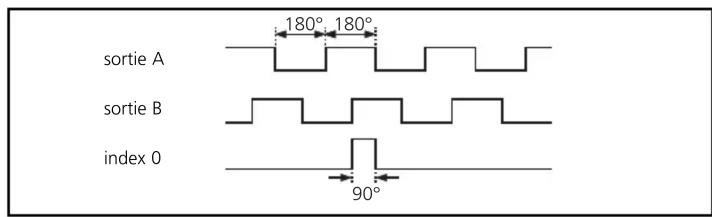

profondeur 5 180° 180° 90° sortie A sortie B index 0
