Produkttyp	Drehgeber (inkremental)
Marke	IFM
Modell	RU1079
Ausgangsversion	5 V TTL oder 10…30 V HTL
Versorgungsspannung	5 V DC (TTL) oder 10…30 V DC (HTL)
Ausgangssignale	A, B, Index 0 (kombiniert), invertierte Ausgänge integral
Elektrische Phasenverschiebung	90° zwischen Ausgängen A und B
Winkelauflösung (Nullindex)	Ein Impuls pro mechanischer Umdrehung
Kurzschlussschutz	5-V-TTL-Version: gegen 0 V; HTL-Version: gegen 0 V und L+ (max. 1 Min.)
Elektrischer Anschluss	15-poliger Steckverbinder (ifm1000.xx) oder Kabel 5/13-adrig (ifm1013.xx)
Maximale Kabellänge	100 m (5 V TTL) / 300 m (10…30 V HTL)
Mindestabstand zu Störquellen	20 cm
Abschirmung	Geflecht mit Gehäuse verbunden
Montage	Auf Befestigungsflansch mit flexibler Balgkupplung oder elastischer Scheibe
Befestigungsmaße (Flansch E60033)	Durchmesser 50 mm, Innendurchmesser 42 mm, 3 Löcher im 120°-Abstand, Gewinde M4 Tiefe 5 mm
Geschätztes Gewicht	Ca. 200 g
Hauptanwendung	Messung von linearen und rotatorischen Bewegungen, Positionsbestimmung
Wartung	Keine spezielle Wartung erforderlich; mit trockenem Tuch reinigen
Sicherheit	Vor Eingriffen Versorgung trennen; Welle nicht stoßen
Ersatzteile / Zubehör	Befestigungsflansch E60033, Anschlusskabel (separat zu bestellen)
Zertifizierung	Zertifikatsnummer: U8V 10 08 70596 006

Häufig gestellte Fragen - RU1079 IFM

Wie schließe ich den Drehgeber RU1079 an?

Der Anschluss hängt von der Version ab (5 V TTL oder 10…30 V HTL). Verwenden Sie das Schaltbild auf dem Deckel oder die Anleitung: Bei 15-poligem Steckverbinder sind die Pins 2 (L+), 1 (0 V), 3 (A), 4 (B), 5 (Index 0) die Hauptpins. Schalten Sie die Anlage vor dem Anschließen spannungsfrei.

Welche Versorgungsspannung hat der RU1079?

Es gibt zwei Versionen: 5 V TTL oder 10…30 V HTL. Überprüfen Sie das Etikett, um Ihre zu erfahren.

Welche Ausgangssignale liefert der Drehgeber?

Der Drehgeber gibt die Signale A, B (90° phasenversetzt) und den Nullindex (einmal pro Umdrehung) aus. Die invertierten Ausgänge sind für differentielle Eingänge verfügbar.

Wie schützt man den Drehgeber vor Kurzschlüssen?

Die 5-V-TTL-Version schützt gegen 0 V; die HTL-Version schützt gegen 0 V und L+ (max. 1 Min.). Unbenutzte Adern müssen isoliert werden.

Welche maximale Kabellänge ist zulässig?

Für die 5-V-TTL-Version: 100 m. Für die 10…30 V HTL-Version: 300 m. Verwenden Sie geeignete Kabel.

Wie montiere ich den RU1079?

Schrauben Sie den Drehgeber auf einen Befestigungsflansch (Ref. E60033). Verbinden Sie die Motorwelle über eine flexible Kupplung, um Versätze auszugleichen. Vermeiden Sie Stöße auf die Welle.

Was tun, wenn der Ausgang nicht funktioniert?

Überprüfen Sie die Versorgung, die Verkabelung und die Isolierung unbenutzter Adern. Stellen Sie sicher, dass der Abstand zu Störquellen mindestens 20 cm beträgt und die Abschirmung mit dem Gehäuse verbunden ist.

Ist der RU1079 mit differentiellen Eingängen kompatibel?

Ja, dank der invertierten Ausgänge kann der Drehgeber an elektronische Module mit Differenzspannungseingängen angeschlossen werden, um Störungen zu filtern.

Wie reinige ich den Drehgeber?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Keine aggressiven Reinigungsmittel verwenden und das Gerät nicht eintauchen.

Wo finde ich Zubehör wie den Befestigungsflansch?

Der Befestigungsflansch E60033 und die Anschlusskabel sind auf der Website www.ifm.com oder bei IFM-Vertriebspartnern erhältlich.

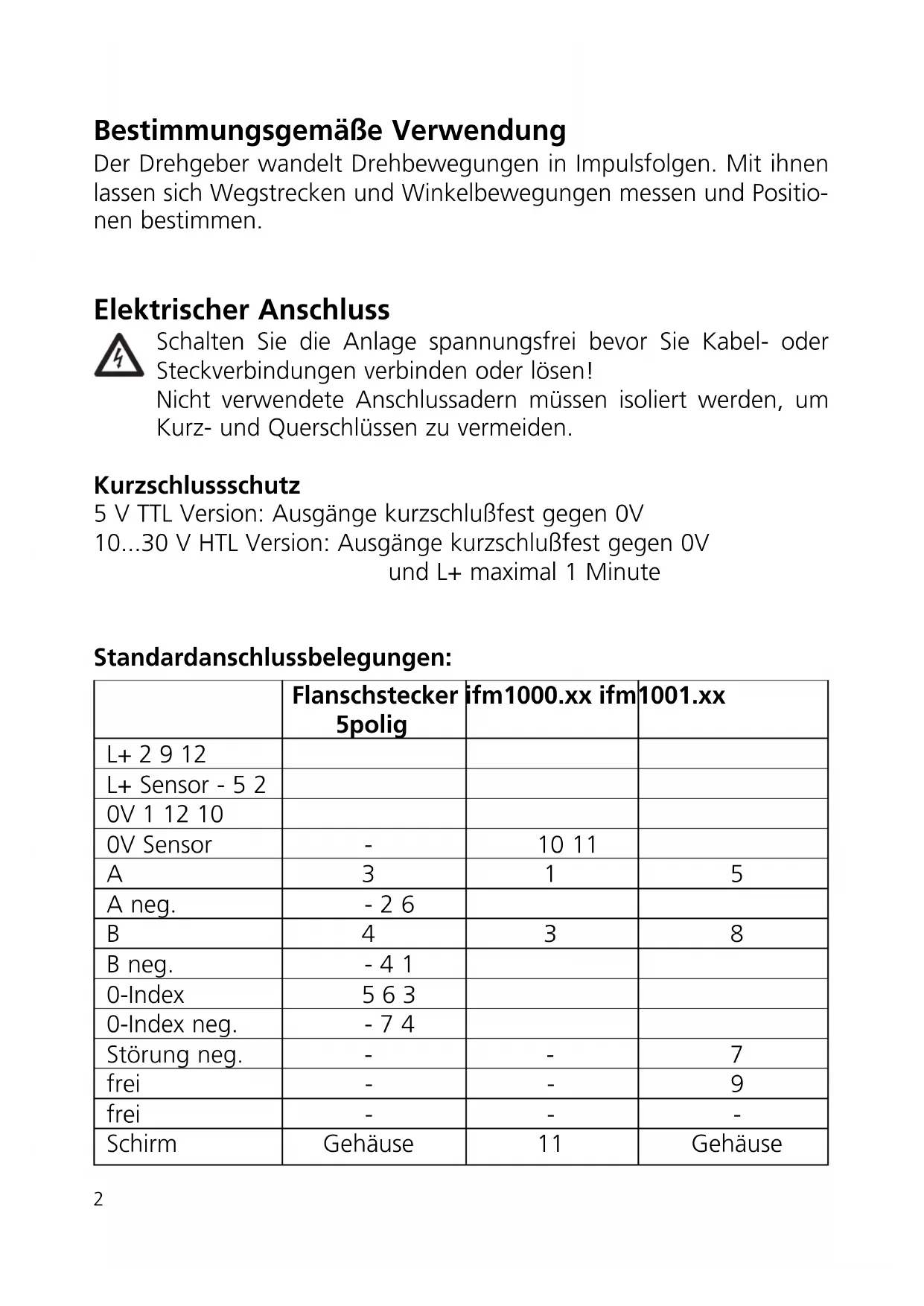

BEDIENUNGSANLEITUNG RU1079 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder lösen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlussschutz

5 V TTL Version: Ausgänge kurzschlußfest gegen 0V

10...30 V HTL Version: Ausgänge kurzschlußfest gegen 0V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx ifm	1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse
	ifm1013.xx Kabel 5adrig Kabel13 adrig
L+ 1 braun braun/grün
L+ Sensor -- blau
0V 6 grau weiß/grün
0V Sensor	--	weiß
A	2	grün	braun
A neg.	--	grün
B	4	weiß	grau
B neg.	--	rosa
0-Index	5	gelb	rot
0-Index neg.	--	schwarz
Störung neg.	--	violett
frei	--	-
frei	-- gelb
Schirm	3	Gehäuse	Gehäuse

Die Anschlusbelegung finden Sie zusätzlich auf der Gehäusekappe. Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehäuse verbunden.

Ausgangssignale

Ausgang A

Ausgang B

0-Index

180° 180° 90°

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90° versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt um Störgrößen heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

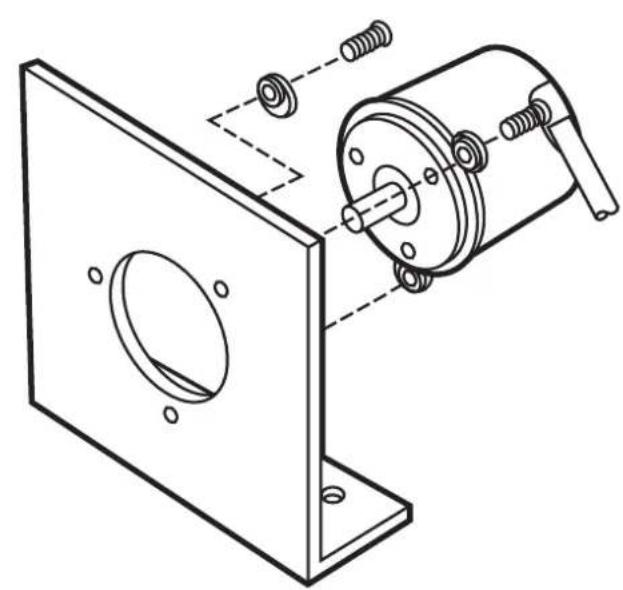

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgen- oder Federscheibenkupplung erfolgen, um Wellenversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigen.

Die Montage des Befestigungswinkels auf ein federndes Unterteil schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

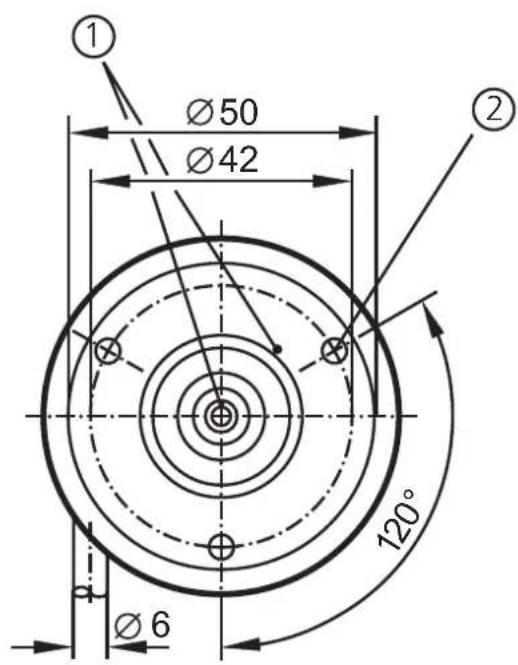

Montagewinkel E 60033

① Ø50 Ø42 ② 120° Ø6

1) Referenzmarke
2) Gewinde M4 / 5mm tief

Datenblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
