RB6014 - Drehgeber IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementaldrehgeber
Marke	IFM
Modell	RB6014
Durchmesser	58 mm
Länge	50 mm
Gewicht	Ca. 200 g
Versorgungsspannung	5 V DC (TTL-Version) oder 10...30 V DC (HTL-Version)
Anzahl Schritte pro Umdrehung	Laut Etikett (variable Konfiguration)
Impulsfrequenz	300 kHz (5 V) / 160 kHz (10...30 V)
Max. mechanische Drehzahl	10.000 U/min
Max. elektrische Drehzahl	(f / Z) × 60 (f in Hz, Z = Schrittanzahl)
Ausgang	TTL 20 mA (5 V) / HTL 50 mA (10...30 V), kurzschlussgeschützt
Anschluss	Geschirmtes Kabel, max. Länge 100 m (5 V) / 200 m (10...30 V)
Hauptfunktionen	Umwandlung von Drehbewegung in Impulse, Messung von Linear- und Winkelbewegungen, Positionserkennung
Montage	Flexible Kupplung verwenden, Stöße auf die Welle vermeiden
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Anlage vor jedem Eingriff spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Nicht reparierbar, bei Defekt Einheit ersetzen
Allgemeine Informationen	Inkrementalgeber IFM Serie efector400 RB6014

Häufig gestellte Fragen - RB6014 IFM

Wie schließe ich den Drehgeber RB6014 an?

Schließen Sie gemäß dem auf dem Gehäuse angegebenen Schaltplan an. Verwenden Sie ein geschirmtes Kabel und beachten Sie die maximalen Längen: 100 m für 5-V-Version, 200 m für 10...30-V-Version. Schalten Sie die Anlage vor dem Anschluss spannungsfrei.

Wie hoch ist die Versorgungsspannung des RB6014?

Es gibt zwei Versionen: 5 V DC (TTL-Ausgang) oder 10...30 V DC (HTL-Ausgang). Prüfen Sie das Etikett am Gerät.

Wie hoch ist die maximale Drehzahl?

Die maximale mechanische Drehzahl beträgt 10.000 U/min. Die maximale elektrische Drehzahl hängt von der Impulsfrequenz und der Schrittanzahl ab: (f / Z) × 60.

Wie montiere ich den Drehgeber an einem Motor?

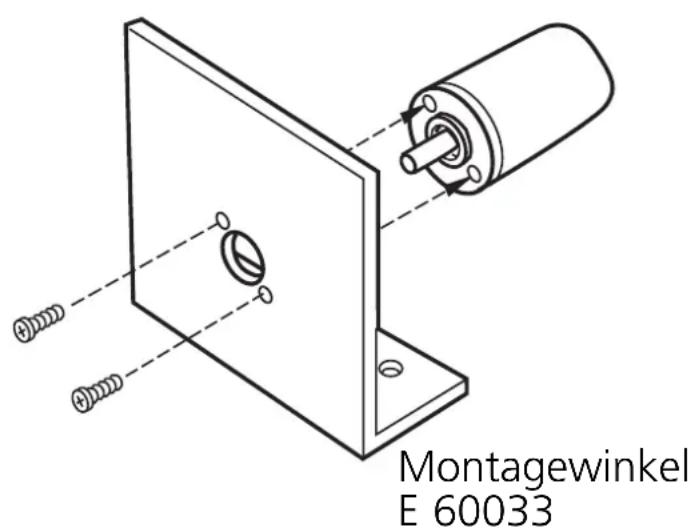

Verwenden Sie eine flexible Kupplung zwischen Drehgeber und Motor, um die Welle nicht zu beschädigen. Montieren Sie den Befestigungsflansch (E60033) fest. Vermeiden Sie Stöße auf die Welle.

Welche Ausgangssignale sind verfügbar?

Für die 5-V-Version: TTL-Ausgang, 20 mA. Für die 10...30-V-Version: HTL-Ausgang, 50 mA, kurzschlussgeschützt.

Kann ich ein ungeschirmtes Kabel verwenden?

Nein, das Kabel muss geschirmt sein, um Störungen zu vermeiden. Verbinden Sie die Schirmung über das Gehäuse des Drehgebers und die Elektronik mit Erde.

Was tun bei Fehlfunktion?

Überprüfen Sie Verkabelung und Spannungsversorgung. Wenn das Problem weiterhin besteht, ersetzen Sie den Drehgeber, da er nicht reparierbar ist.

Wie reinige ich den Drehgeber?

Reinigen Sie mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Welche Bedeutung hat die Schrittanzahl?

Die Schrittanzahl (Impulse pro Umdrehung) bestimmt die Auflösung. Sie ist auf dem Etikett des Geräts angegeben.

Ist der Drehgeber kurzschlussgeschützt?

Ja, die Ausgänge sind gegen Kurzschluss zwischen den Ausgängen und U_N oder U_P für weniger als 60 Sekunden geschützt.

BEDIENUNGSANLEITUNG RB6014 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/ "pulses") laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  Max. Drehzahl mechanisch: 10 000 U/min
• Max. Drehzahl elektrisch (in U/min): (f / Z) * 60 ( f = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl )
• Ausgabe kurzschlussfest gegen U_N und U_P < 60 s

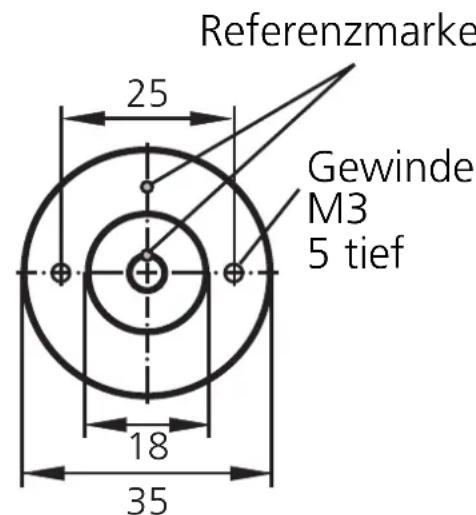

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb damit während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollen durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollen der Befestigungswinkel auf ein federndes Unterverlmt montiert werden. Bei Wegmessung mit Messrad sollen den Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder losen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

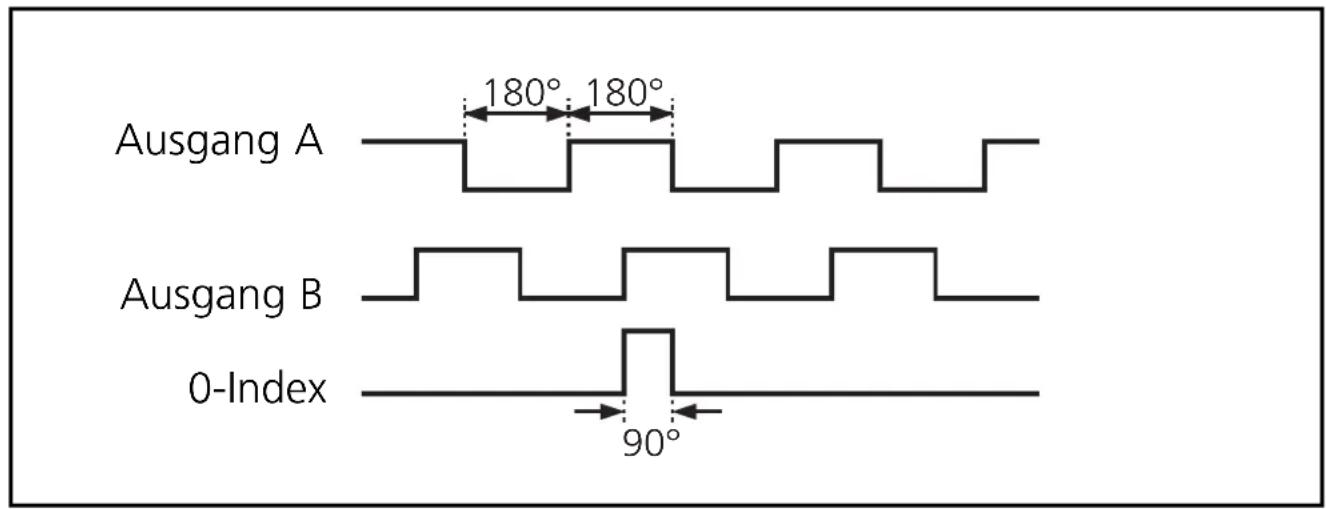

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Veränderung mit abgeschirmtem Verlängerungskabel; max. Lange 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
