RU6003 - Drehgeber IFM - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts RU6003 IFM als PDF.
| Marke | IFM |
| Modell | RU6003 |
| Produkttyp | Inkrementaler Drehgeber |
| Serie | efector400 |
| Hauptfunktion | Wandelt Drehbewegungen in Impulsfolgen um, um lineare und Winkelverschiebungen zu messen |
| Stromversorgung | Variante 5 V TTL oder Variante HTL 10…30 V |
| Ausgangsschutz | Variante 5 V TTL: Ausgänge kurzschlussgeschützt gegen 0 V; Variante HTL: Ausgänge geschützt gegen 0 V und L+ (max. 1 Minute) |
| Ausgangssignale | Ausgänge A und B elektrisch phasenverschoben, um die Drehrichtung zu bestimmen; Nullindex einmal pro Umdrehung |
| Invertierte Ausgänge | Verfügbar (invertierte Signale) für Differenzspannungseingang |
| Maximale Kabellänge | Variante 5 V TTL: 100 m; Variante HTL: 300 m (mit geeigneten Kabeln) |
| Abstand zu Störquellen | Mindestens 20 cm |
| Abschirmung | Geflechtsschirm mit dem Gehäuse des Drehgebers verbunden |
| Elektrischer Anschluss | Über Kabel oder Steckverbinder; Steckverbinder ifm1000.xx, ifm1001.xx, ifm1013.xx |
| Anschluss ungenutzter Drähte | Müssen isoliert werden |
| Installationshinweise | Anlage vor Anschluss spannungsfrei schalten; Welle nicht stoßen; Flexible Kupplung verwenden |
| Montage | Auf Befestigungsflansch E60033 (Passung und Gewinde M4) |
| Empfohlenes Zubehör | Befestigungsflansch, flexible Kupplung (Balgen oder elastische Ringscheibe) |
| Ersatzteil | Befestigungsflansch E60033 |
| Weitere Informationen | Datenblatt und weitere Dokumente auf www.ifm.com |
| Reparierbarkeit | Ersatzteile verfügbar; siehe Hersteller |
Häufig gestellte Fragen - RU6003 IFM
Benutzerfragen zu RU6003 IFM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Drehgeber kostenlos im PDF-Format! Finden Sie Ihr Handbuch RU6003 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RU6003 von der Marke IFM.
BEDIENUNGSANLEITUNG RU6003 IFM

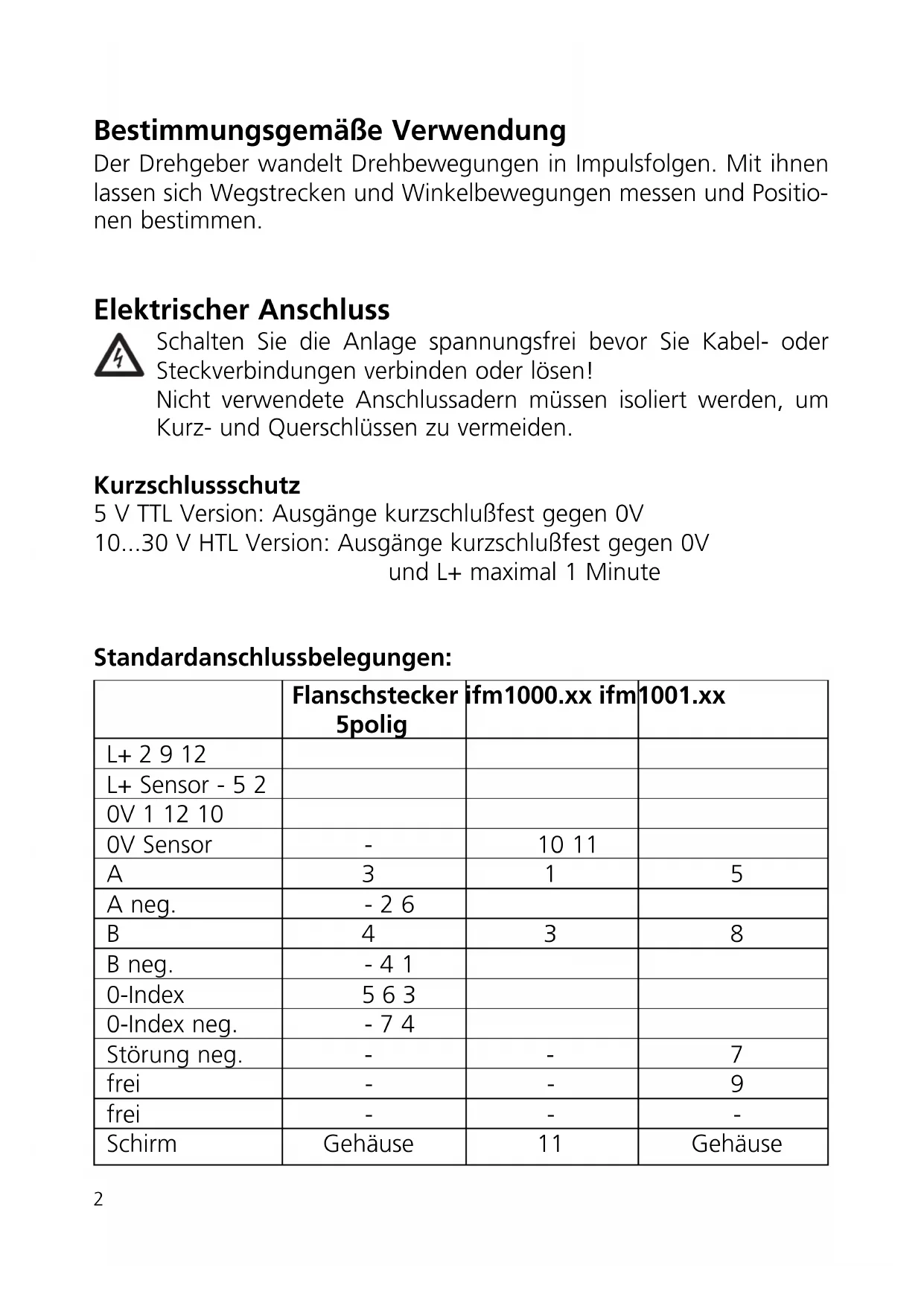

Bestimmungsgemäß Verwendung
Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!
Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.
Kurzschlusssschutz
5 V TTL Version: Ausgabe kurzschlußfest gegen 0V
10...30 V HTL Version: Ausgabe kurzschlußfest gegen 0V
und L+ maximal 1 Minute
Standardanschlussbelegungen:
| Flanschstecker 5polig | ifm1000.xx ifm | 1001.xx | |
| L+ 2 9 12 | |||
| L+ Sensor - 5 2 | |||
| 0V 1 12 10 | |||
| 0V Sensor | - | 10 11 | |
| A | 3 | 1 | 5 |
| A neg. | - 2 6 | ||
| B | 4 | 3 | 8 |
| B neg. | - 4 1 | ||
| 0-Index | 5 6 3 | ||
| 0-Index neg. | - 7 4 | ||
| Störung neg. | - | - | 7 |
| frei | - | - | 9 |
| frei | - | - | - |
| Schirm | Gehäuse | 11 | Gehäuse |
| ifm1013.xx Kabel 5adrig Kabel13 adrig | |||
| L+ 1 braun braun/Grün | |||
| L+ Sensor - - blau | |||
| 0V 6 grau weiß/Grün | |||
| 0V Sensor | - - | weiß | |
| A | 2 | grün | braun |
| A neg. | - - | grün | |
| B | 4 | weiß | grau |
| B neg. | - - | rosa | |
| 0-Index | 5 | gelb | rot |
| 0-Index neg. | - - | schwarz | |
| Störung neg. | - - | violett | |
| frei | - - | - | |
| frei | - - gelb | ||
| Schirm | 3 | Gehäuse | Gehäuse |
Die Anschlusbegung finds the Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.
Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.
Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.
Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.
Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.
Ausgangssignale
Ausgang A
Ausgang B
0-Index
Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.
Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.
Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.
Montage
Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

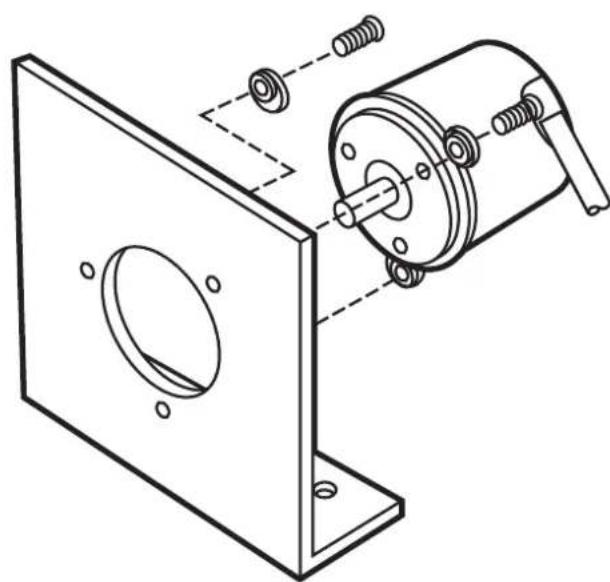

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.
Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.
Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

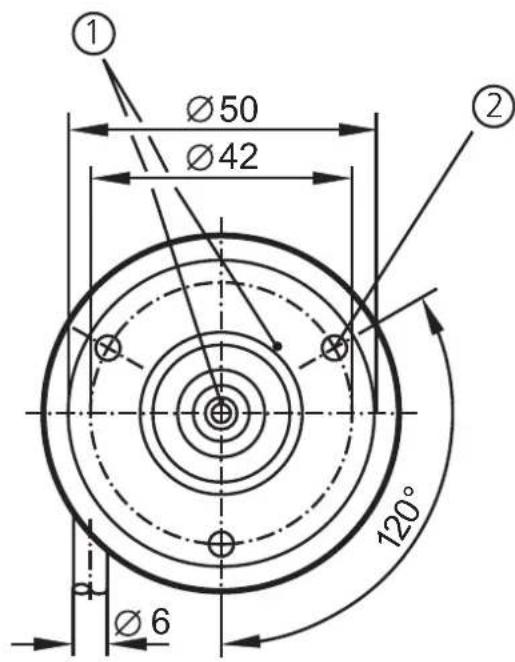

Montagewinkel E 60033
1) Referenzmarke
2) Gewinde M4 / 5mm tief
Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
