Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RB6014
Diamètre	58 mm
Longueur	50 mm
Poids	Environ 200 g
Tension d'alimentation	5 V DC (version TTL) ou 10...30 V DC (version HTL)
Nombre de pas par tour	Selon étiquette (configuration variable)
Fréquence d'impulsions	300 kHz (5 V) / 160 kHz (10...30 V)
Vitesse de rotation mécanique maxi	10 000 tr/min
Vitesse de rotation électrique maxi	(f / Z) × 60 (f en Hz, Z = nombre de pas)
Sortie	TTL 20 mA (5 V) / HTL 50 mA (10...30 V), protégée contre les courts-circuits
Raccordement	Câble blindé, longueur maxi 100 m (5 V) / 200 m (10...30 V)
Fonctions principales	Conversion de mouvement rotatif en impulsions, mesure de déplacement linéaire et angulaire, détection de position
Montage	Utiliser un accouplement flexible, éviter les chocs sur l'arbre
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Mettre l'installation hors tension avant toute intervention
Pièces détachées et réparabilité	Non réparable, remplacer l'unité en cas de défaut
Informations générales	Codeur incrémental IFM série efector400 RB6014

FOIRE AUX QUESTIONS - RB6014 IFM

Comment raccorder le codeur RB6014 ?

Raccordez selon le schéma de câblage indiqué sur le boîtier. Utilisez un câble blindé et respectez les longueurs maxi : 100 m pour version 5 V, 200 m pour version 10...30 V. Mettez l'installation hors tension avant le raccordement.

Quelle est la tension d'alimentation du RB6014 ?

Deux versions existent : 5 V DC (sortie TTL) ou 10...30 V DC (sortie HTL). Vérifiez l'étiquette sur l'appareil.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maxi est de 10 000 tr/min. La vitesse électrique maxi dépend de la fréquence d'impulsions et du nombre de pas : (f / Z) × 60.

Comment monter le codeur sur un moteur ?

Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre. Montez le flasque de fixation (E60033) solidement. Évitez tout choc sur l'arbre.

Quels sont les signaux de sortie disponibles ?

Pour la version 5 V : sortie TTL, 20 mA. Pour la version 10...30 V : sortie HTL, 50 mA, protégée contre les courts-circuits.

Puis-je utiliser un câble non blindé ?

Non, le câble doit être blindé pour éviter les parasites. Reliez le blindage à la terre via le boîtier du codeur et l'électronique.

Que faire en cas de dysfonctionnement ?

Vérifiez le câblage et l'alimentation. Si le problème persiste, remplacez le codeur car il n'est pas réparable.

Comment nettoyer le codeur ?

Nettoyez avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Quelle est la signification du nombre de pas ?

Le nombre de pas (impulsions par tour) détermine la résolution. Il est indiqué sur l'étiquette de l'appareil.

Le codeur est-il protégé contre les courts-circuits ?

Oui, les sorties sont protégées contre les courts-circuits entre les sorties et U_N ou U_P pendant moins de 60 secondes.

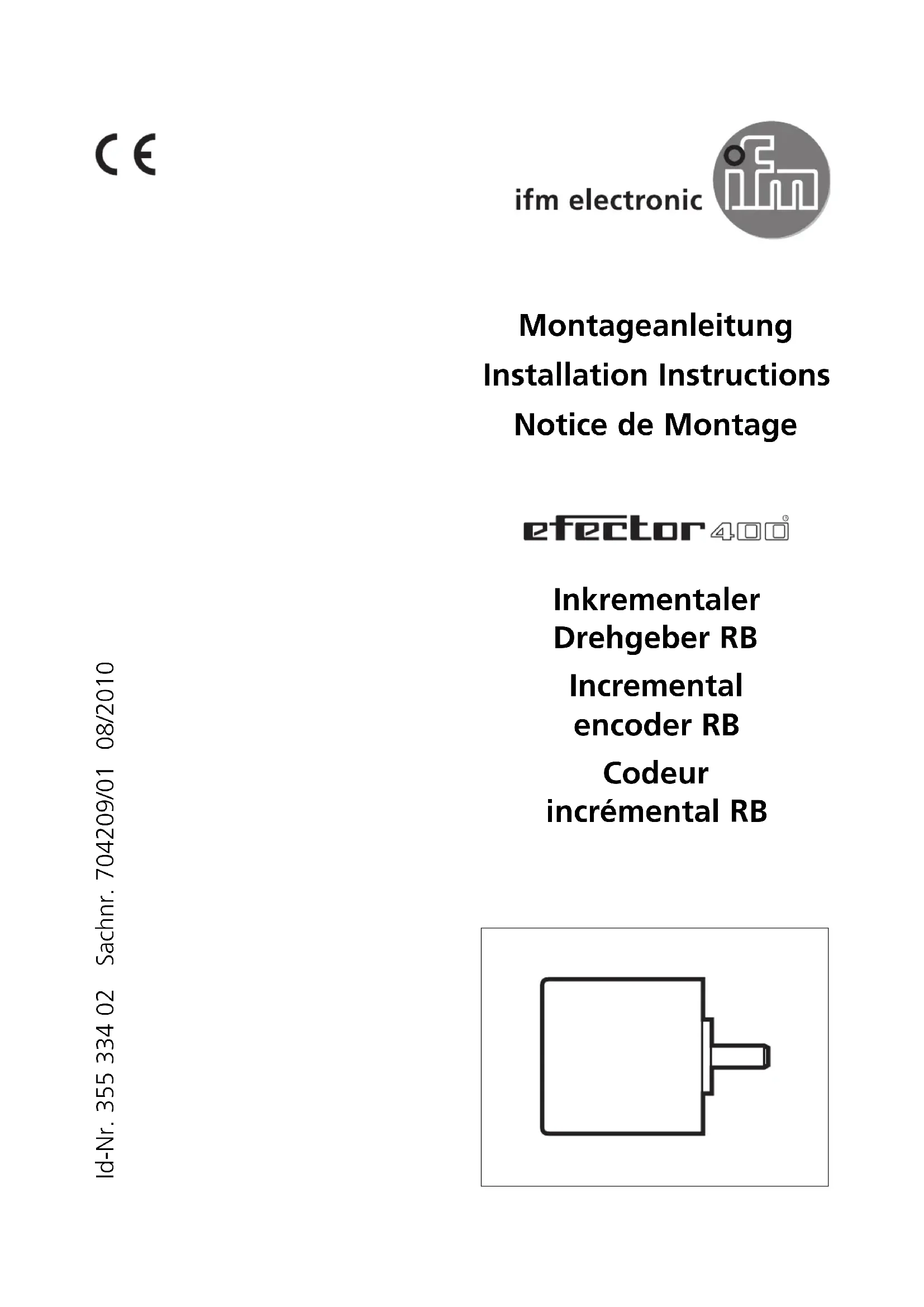

MODE D'EMPLOI RB6014 IFM

efector400

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incremental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/min): (f_ / Z) × 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombres de pas )

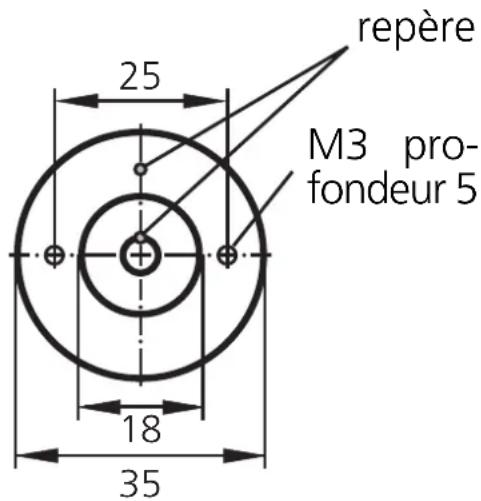

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

flasque de fixation E 60033

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

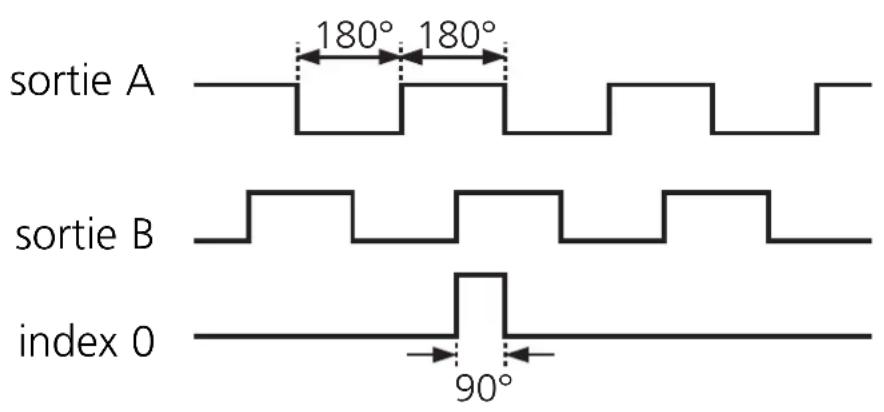

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

No. U8V 10 08 70596 006
