MODE D'EMPLOI ST0526 IFM

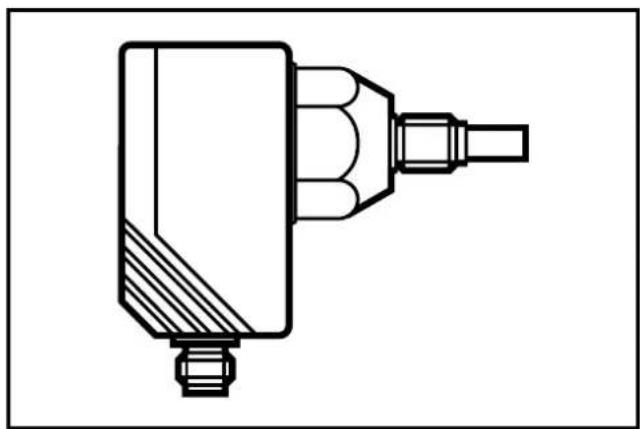

Montageanleitung installation instructions notice de montage

efector300®

Contrôleur de débit ST (temps de réponse court)

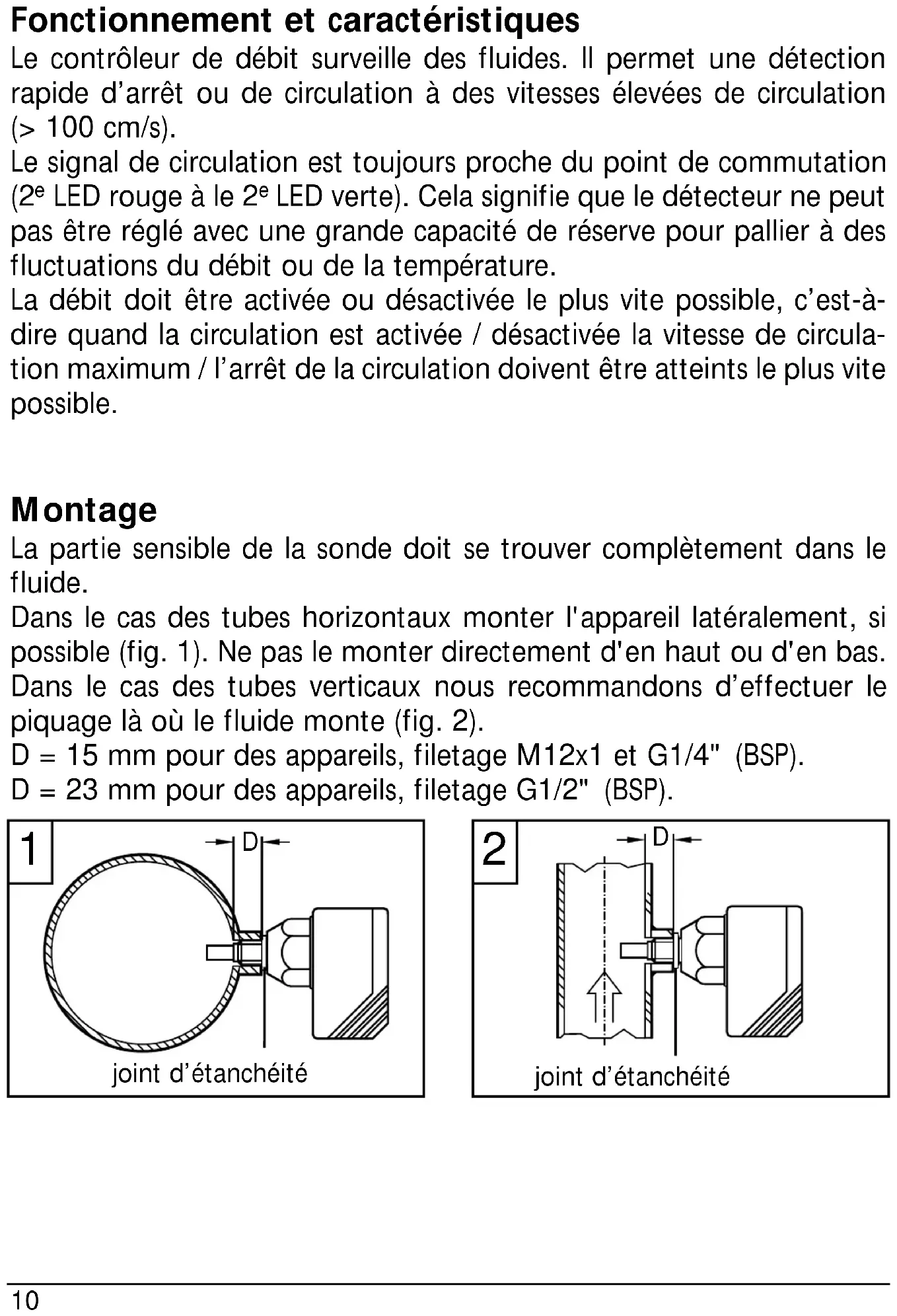

Fonctionnement et caractéristiques

Le contrôleur de débit surveille des fluides. Il permet une détection rapide d'arrêt ou de circulation à des vitesses élevées de circulation (> 100 cm/s).

Le signal de circulation est toujours proche du point de commutation ( LED rouge à le LED verte). Cela signifie que le détecteur ne peut pas être réglé avec une grande capacité de réserve pour pallier à des fluctuations du débit ou de la température.

La débit doit être activée ou désactivée le plus vite possible, c'est-à-dire quand la circulation est activée / désactivée la vitesse de circulation maximum / l'arrêt de la circulation doivent être atteints le plus vite possible.

Montage

La partie sensible de la sonde doit se trouver complètement dans le fluide.

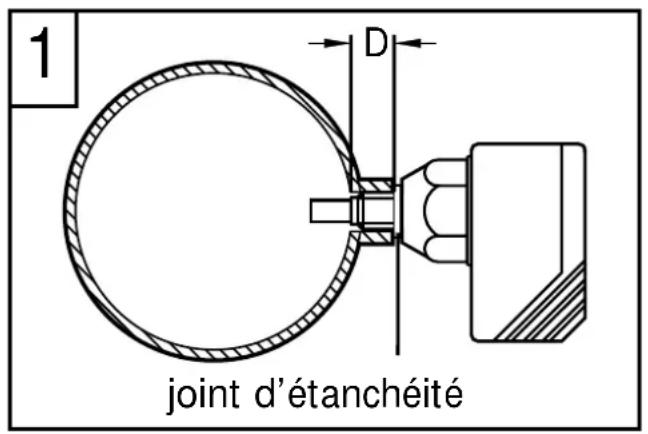

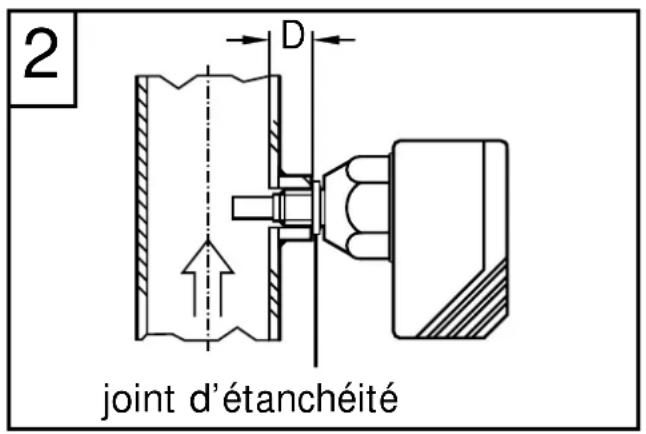

Dans le cas des tubes horizontaux monter l'appareil latéralement, si possible (fig. 1). Ne pas le monter directement d'en haut ou d'en bas. Dans le cas des tubes verticaux nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

D = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP).

D = 23 mm pour des appareils, filetage G1/2" (BSP).

1 D joint d'étanchéité

2 D joint d'étanchéité

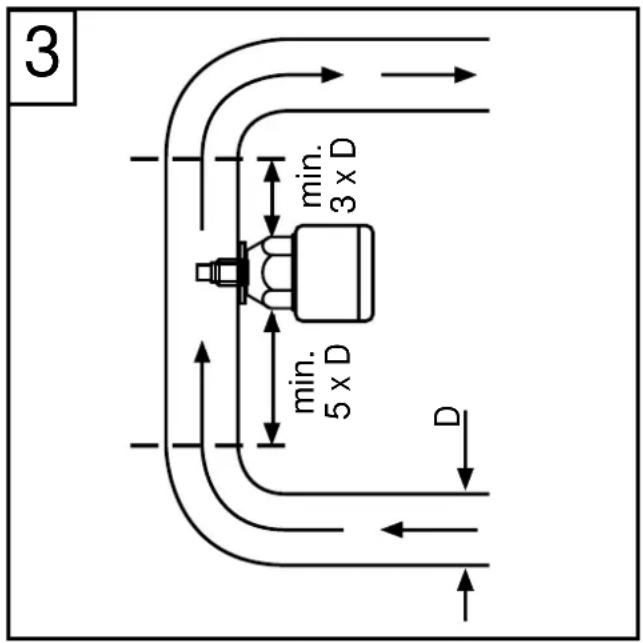

Afin d'éviter un mauvais fonctionnement une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. (fig. 3).

• Min. 5 x diamètre de la canalisation en amont,
• Min. 3 x diamètre de la canalisation en aval.

3 min. 3 x D min. 5 x D D

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

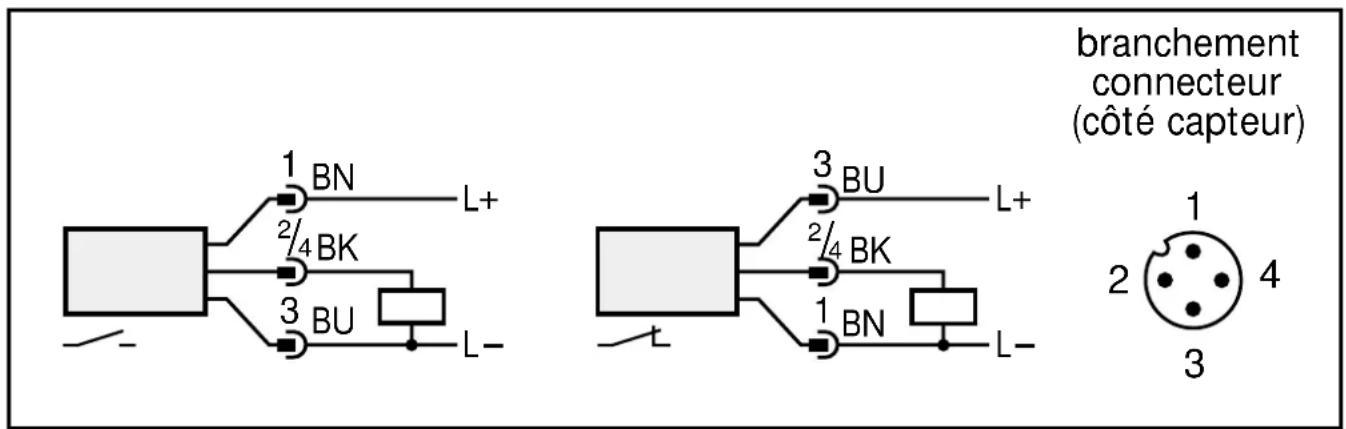

Schéma de branchement:

branchement connecteur (côté capteur) 1 BN L+ 2/4 BK 3 BU L- 3 BU L+ 2/4 BK 1 BN L- 1 2 3 4

Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).

Réglage

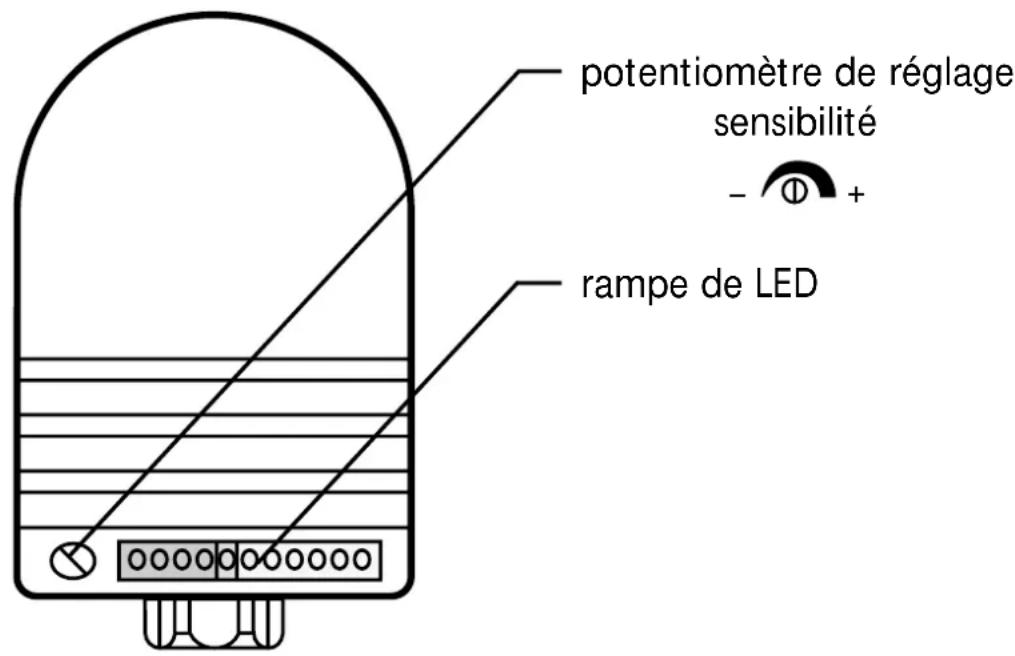

potentiomètre de réglage sensibilité - + rampe de LED

1. Monter le contrôleur dans le circuit en débit et le mettre sous tension.
2. Mettre en débit constant (vanne "ouverte").
3. Tourner le potentiomètre de l'appareil à droite jusqu'à ce que la 6 ^e LED verte s'allume.

- Ⓞ + ○○○○ ○○○○○○-

1. Après le retard à la disponibilité (ca. 20s) régler le contrôleur sur la 1^ère/2^e LED verte en tournant le potentiomètre à gauche.

- ⏻ + ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ⏱ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵ ∵

1. Couper le débit. Après env. 1 à 2s il signale “non circulation” : la LED jaune s'éteint (si l'appareil est normalement ouvert) ou s'allume (si l'appareil est normalement fermé).
2. Remettre en débit. Après env. 1 à 2s le contrôleur signale “circulation” (la LED jaune s'allume ou s'éteint).

Le contrôleur est operationnel.

Fonctionnement

Après le montage, le câblage et le réglage vérifiez le bon fonctionnement de l'appareil.

Les défauts sont signalés de deux façons simultanées:

a) signal des sortie intermittent, b) la LED allumée oscille entre verte et rouge.

Cause du déclenchement des signaux de défaut:

• Après l'activation de la circulation la vitesse maximum n'est pas atteinte.
• Après la désactivation de la circulation le débit n'est pas totalement arrêté.
• Mauvais réglage de l'appareil.

Maintenance recommandée

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table). Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximité des appareils.

Immunité aux parasites	Norme	Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le câble	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz

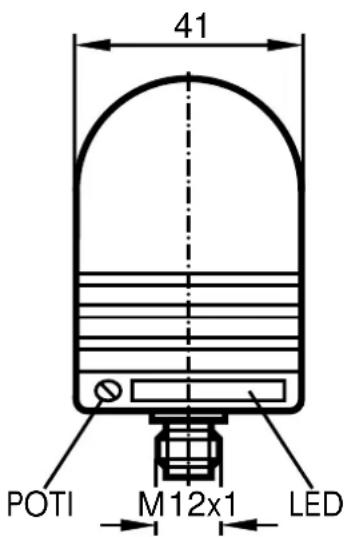

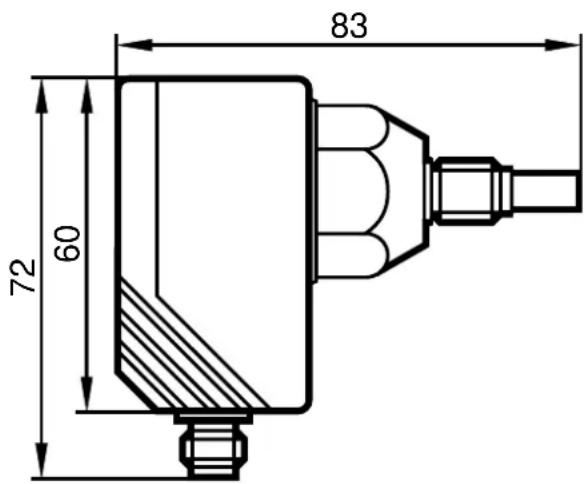

Dimensions

83 72 60

41 POTI M12x1 LED

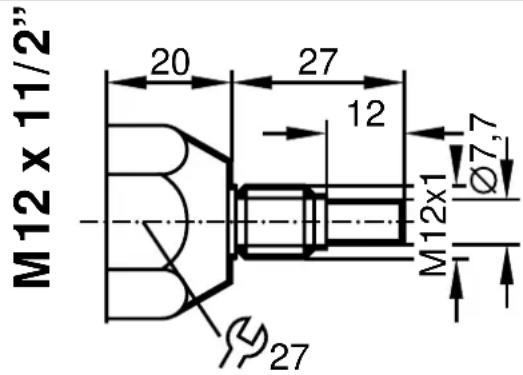

M12 x 11/2" 20 27 12 Ø7,7 M12x1 Ø27

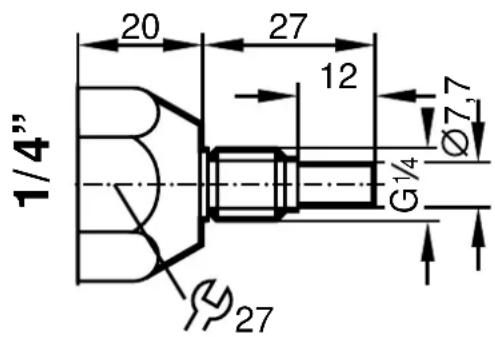

1/4" 20 27 12 Ø7.7 G1/4 Ø27

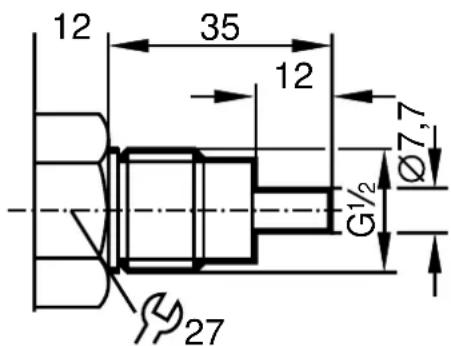

12 35 12 Ø7,7 G½ Ø27

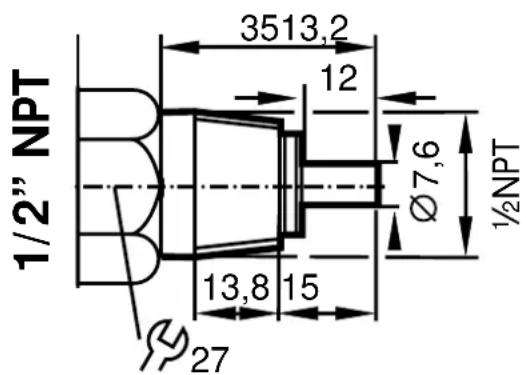

1/2" NPT 3513,2 12 Ø7,6 ½NPT 13,8 15 Ø27
