SI0102 - Contrôleur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de débit pour liquides et gaz
Tension d'alimentation	20 ... 36 V DC
Courant de sortie	2 x 250 mA, protégé contre les courts-circuits et surcharges
Plage de réglage des seuils (liquides)	3 ... 300 cm/s
Plage de réglage des seuils (gaz)	200 ... 3000 cm/s
Température du fluide	-25 ... +80 °C
Température ambiante	-25 ... +80 °C
Tenue en pression	30 bar
Indice de protection	IP67 (CEI 60529)
Raccordement process	Filetage M18 x 1,5 ; adaptateurs M12, G1/4, G1/2 disponibles
Distance minimale amont / aval	5 × diamètre canalisation (amont) / 3 × diamètre (aval)
Profondeur d'installation de la sonde	Min. 12 mm dans le tube
Couple de serrage maxi	50 Nm
Fonctions principales	Détection de débit, commutation de sorties (N.O./N.F.), affichage LED, programmation HI-Teach/LO-Teach, seuils de commutation réglables, surveillance de débit excessif
Entretien et nettoyage	Vérifier périodiquement les dépôts en bout de sonde ; nettoyer avec un chiffon doux ou produit acétique
Sécurité	Alimentation TBTS/TBTP selon EN50178 ; protection contre inversion de polarité ; blocage de la programmation par boutons
Informations générales	Notice d'utilisation et mode d'emploi gratuits au format PDF ; questions utilisateurs possibles

FOIRE AUX QUESTIONS - SI0102 IFM

Comment régler le contrôleur de débit SI0102 IFM pour la première fois ?

Pour un réglage simple, procédez au HI-Teach : mettez l'appareil sous tension, réglez le débit à la valeur maximale souhaitée, puis appuyez sur le bouton Learn/Set pendant 5 à 10 secondes jusqu'à ce que la rampe de LED s'allume de gauche à droite. Relâchez le bouton, l'appareil mémorise ce débit comme maximum. Ce réglage suffit pour la plupart des applications à base d'eau.

Qu'est-ce que le LO-Teach et quand l'utiliser ?

Le LO-Teach permet de définir un débit minimum (ou nul) comme limite inférieure de la plage d'affichage. Il est optionnel et doit toujours être effectué après le HI-Teach. Pour cela, réglez le débit à la valeur minimale souhaitée, puis appuyez sur Learn/Set pendant 10 à 15 secondes jusqu'à ce que la rampe de LED s'allume de droite à gauche. Relâchez, l'appareil mémorise ce débit comme minimum.

Comment régler les seuils de commutation SP1 et SP2 ?

Appuyez une fois sur Mode/Enter pour régler SP1, deux fois pour SP2. Le seuil actuel s'affiche (LED allumée = réglage grossier, LED clignotante = réglage fin). Appuyez sur Learn/Set pendant plus de 5 secondes pour augmenter le seuil (ou appuyez plusieurs fois pas à pas). Confirmez en appuyant brièvement sur Mode/Enter. Le seuil devient effectif et l'appareil retourne en mode RUN.

Comment surveiller un débit excessif (overcurrent monitoring) ?

Appuyez trois fois sur Mode/Enter pour accéder à cette fonction. Le réglage actuel s'affiche (LED verte). Appuyez sur Learn/Set pendant 5 secondes jusqu'à ce qu'une LED clignote, puis appuyez plusieurs fois sur Learn/Set pour déplacer la LED clignotante sur la position souhaitée (LED 8, 7, 6 ou 5) définissant la fenêtre d'affichage. Confirmez avec Mode/Enter. En cas de débit excessif, les LED au-dessus de cette échelle s'allument.

Comment réinitialiser les réglages d'usine ?

Assurez-vous d'être en mode RUN. Appuyez sur le bouton Learn/Set pendant 15 à 20 secondes. Observez la séquence : après 5 s, la rampe de LED s'allume de gauche à droite ; après 10 s, de droite à gauche ; après 15 s, la rampe orange s'allume de gauche à droite. Relâchez dès que les premières LED orange s'allument. L'affichage s'éteint brièvement et les réglages d'usine sont restaurés.

Comment raccorder électriquement le contrôleur de débit ?

L'appareil doit être monté par un électricien. Respectez les normes nationales et internationales. Alimentation selon EN50178 (TBTS/TBTP). Pour la norme UL 508, utilisez une alimentation isolée galvaniquement avec protection contre les surcharges. Débranchez l'installation avant raccordement. Le schéma de branchement se trouve dans la notice (connecteur côté capteur). Les couleurs des fils sont indiquées pour les connecteurs femelles ifm.

Comment entretenir le contrôleur de débit ?

Vérifiez périodiquement l'absence de dépôts en bout de sonde. Nettoyez avec un chiffon doux. Pour les dépôts adhérents (calcaire), utilisez un produit acétique de nettoyage usuel. Aucune graisse ne doit être appliquée sur le bout de la sonde.

Que signifient les différentes indications LED ?

En mode RUN : la rampe de LED vertes indique le débit relatif (LED 0 = minimum, LED 9 = maximum). LED 9 clignote si débit excessif ; LED 0 clignote si débit inférieur au minimum ou nul. Les LED orange/rouge indiquent l'état de commutation : orange si débit ≥ seuil, rouge si débit < seuil. En cas de court-circuit : les 5 LED de gauche clignotent pour S1, les 5 de droite pour S2.

Comment fonctionne l'hystérésis ?

L'hystérésis évite les commutations intempestives. Lorsque le débit augmente et atteint le seuil SPx, la sortie commute. Quand le débit diminue, la sortie ne commute en sens inverse qu'après avoir franchi la valeur SPx - hystérésis. L'hystérésis dépend de la plage de fonctionnement : pour l'eau entre 0 et 60 cm/s, elle est de 2 à 4 cm/s ; au-delà de 100 cm/s, elle augmente avec le débit.

Que faire si les LED rouges clignotent lors du réglage ?

Si les LED rouges clignotent, cela signifie que le réglage est impossible. L'appareil redevient opérationnel sans modification des valeurs. Vérifiez que vous suivez bien la procédure (par exemple, ne pas dépasser les temps de pression, respecter l'ordre HI-Teach puis LO-Teach, etc.). Aucun bouton n'étant actionné pendant 15 s, l'appareil sort du mode réglage sans changement.

MODE D'EMPLOI SI0102 IFM

Installation

Montage → page 38, raccordement électrique → page 40.

Mettre l'appareil sous tension. L'appareil est opérationnel après env. 15s.

Le débit du fluide doit être à la valeur maximale (HI) souhaitée.

Appuyer sur le bouton Learn/Set et le maintenir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite (relâcher le bouton dès que les premières LED s'allument). L'affichage s'éteint brievement. L'appareil le début existant en tant que début maximum.

L'appareil est opérationnel.

D'autres possibilités de réglage (→ page 41)

• Ce réglage (HI-Teach) suffit pour la plupart des applications à base d'eau. Option : réglage sur début minimum. (LO-Teach).
• Régler les seuils de commutation.
• Réglage pour surveillance et visualisation d'un débit excessif.
• Récupérer les réglages de base effectués en usine.

Éléments de service et d'indication

Indication de fonction (Mode RUN)

débit actuel du fluide dans la plage de détction (rampe LED verte)

débit excessif (LED 9 clignote)

chute du débit (LED 0 clignote)

Indication du seuils de commutation (SPx): LED orange: débit ≥ SPx; LED rouge: débit < SPx

Boutons-poussoir de réglage

Mode/Enter: • Sélection des options de menu; validation

Learn/Set: • réglage sur début maximum / minimum / • récapuérier les réglages de base (Reset) • réglage des valeurs (en appuyant sur le bouton-poussoir et le maintainant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

Structure du menu

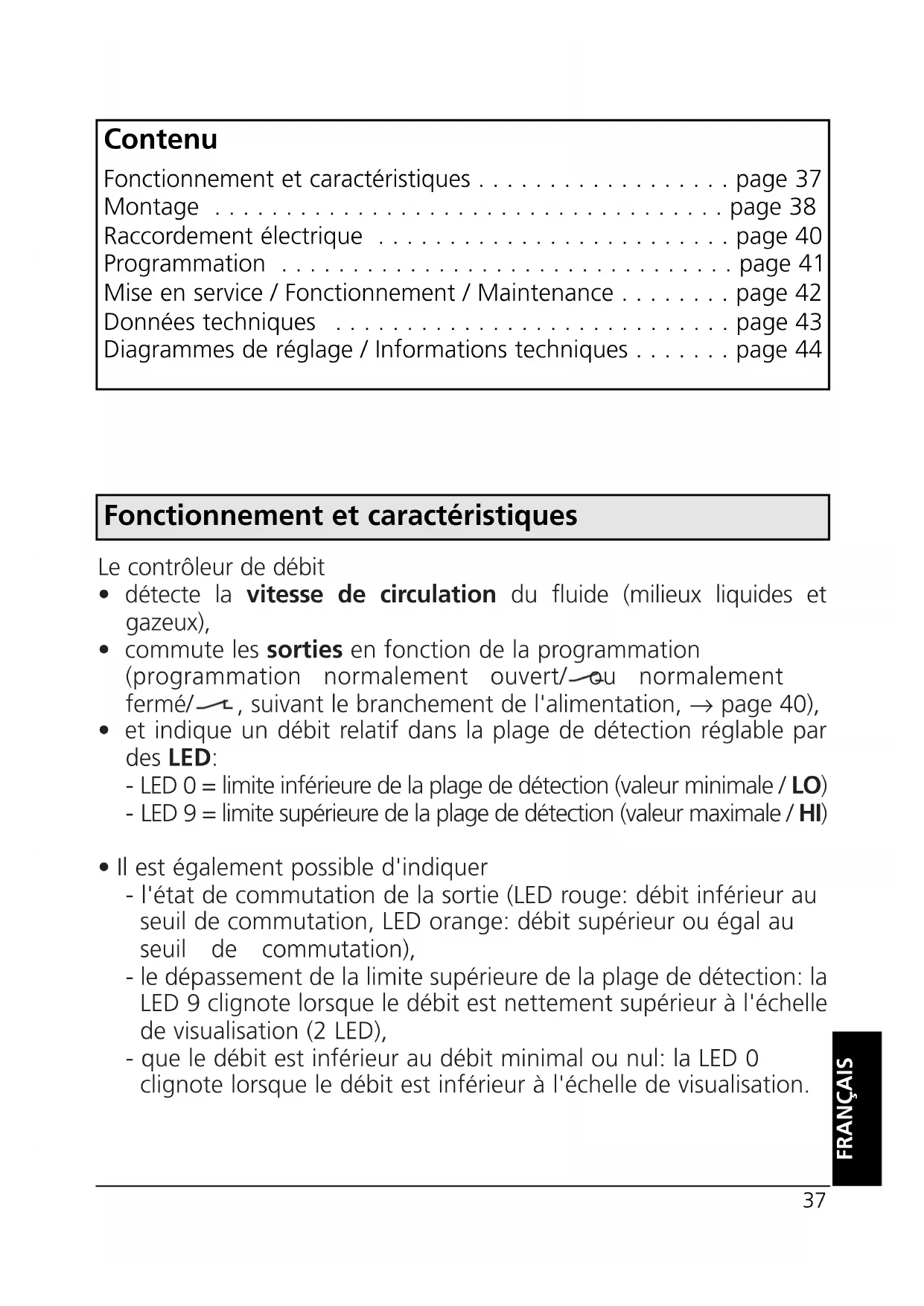

Fonctionnement et caractéristiques. page 37 Montage page 38 Raccordement électrique page 40 Programmation page 41 Mise en service / Fonctionnement / Maintenance...... page 42 Données techniques page 43 Diagrammes de réglage / Informations techniques...... page 44

Fonctionnement et caractéristiques

Le contrôleur de débit - détecte la vitesse de circulation du fluide (milieux liquides et gazeux), - commute les sorties en fonction de la programmation (programmation normalement ouvert/ou normalement fermé, suivant le branchement de l'alimentation, → page 40), - et indique un début relatif dans la plage de détection réglable par des LED:

• LED 0 = limite inférieure de la plage de détection (valeur minimale / LO)
• LED 9 = limite supérieure de la plage de détection (valeur maximale / H)
• Il est également possible d'indiquer
• l'etat de commutation de la sortie (LED rouge: débit inférieur au seuil de commutation, LED orange: débit supérieur ou égal au seuil de commutation),
• le dépassement de la limite supérieure de la plage de détection : la LED 9 clignote lorsque le débit est nettement supérieur à l'échelle de visualisation (2 LED),
• que le débit est inférieur au débit minimal ou nul : la LED 0 clignote lorsque le débit est inférieur à l'échelle de visualisation.

Montage

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

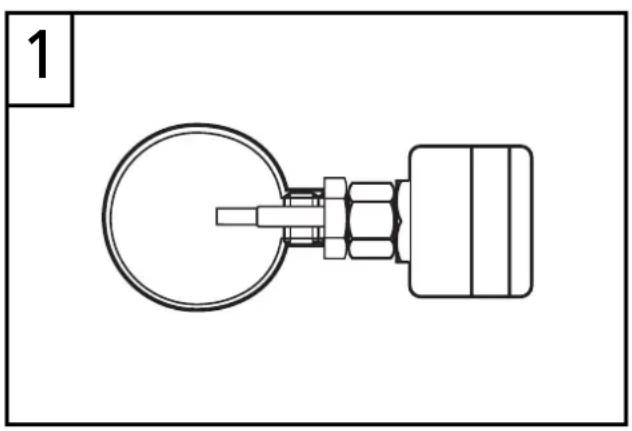

• Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.
• Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

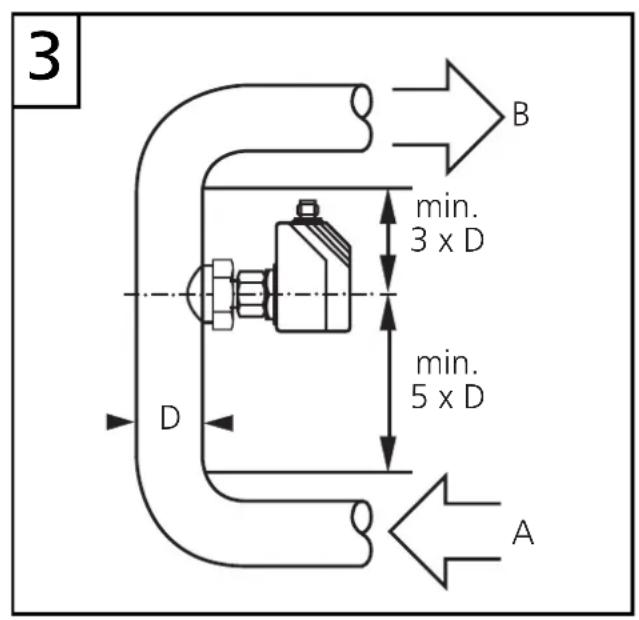

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

• Min. 5 × diamètre de la canalisation en amont (A),
• min. 3 × diamètre de la canalisation en aval (B).

filetage M18 x 1,5

1. Graisser l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.

Remarque: Aucune GRAISSE ne doit être appliquée au bout de la sonde (A).

1. Visser l'adaptateur approprié (2) sur le raccord process (1).
2. Placer le contrôleur de débit sur l'adaptateur et serrer l'écrou (3) ; (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

Profondeur d'installation de la sonde: min. 12mm dans le tube. L'utilisation de nos accessoires de montage assure un positionnement correct de la sonde.

Attention: le bout de la sonde ne doit pas toucher la paroi du tube.

cote de montage adaptateur M12	cote de montage adaptateur G1⁄4	cote de montage adaptateur G1⁄2
27 13,5	27 13,5	21 35

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement.

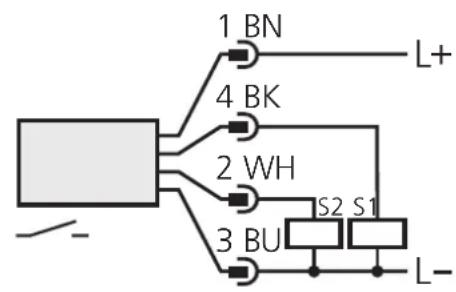

Schéma de branchement (= N. O. / = N. F.)

branchement connecteur (côté capteur)

Couleurs des fils conducteurs des connecteurs fémelles ifm:

Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. * L'appareil est ensuite opérationnel.

*Durant ce temps, les deux sorties sont commutées en fonction de la programmation : ON pour la fonction N. O. et OFF pour la fonction N. F.

Indication de défaut : les 5 LED à gauche clignotent lors d'un court-circuit de la sortie de commutation S1 ; les 5 LED à droite clignotent lors d'un court-circuit de la sortie de commutation S2.

Réglage de la plage de détection début hi-teach

• Le débit du fluide doit être à la valeur maximale souhaitée.
• Appuyer sur le bouton Learn/Set pendant >5 < 10 s (= réglage sur début maximum).

Ce réglage suffit pour la plupart des applications à base d'eau. Option : réglage sur début minimum (LO-Teach).

• Le débit du fluide doit être à la valeur minimale souhaitée (ou débit nul).
• Appuyer sur le bouton Learn/Set pendant >10 < 15 s (= réglage sur début minimum.

Réglage du seuil de commutation

• Appuyer brièvement sur le bouton Mode/Enter (regler SP1), ou appuyer deux fois sur le bouton Mode/Enter (regler SP2). Appuyer sur le bouton Learn/Set pendant 5s.
• Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que le seul de commutation souhaité soit réglé. Appuyer brièvement sur le bouton Mode/Enter.

Surveiller un début excessif

Appuyer trois fois sur le bouton Mode/Enter. - Appuyer sur le bouton Learn/Set pendant 5s, le relâcher lorsque une LED clignote. - Appuyer sur le bouton Learn/Set plusieurs fois pour déplacer la LED indiquant la valeur maximale du début de fonctionnement. - Appuyer brièvement sur le bouton Mode/Enter.

Récupérer les réglages de base effectués en usine

• Appuyer sur le bouton Learn/Set pendant >15…<20s

Pour les réglages, les points suivants sont valables:

• Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.
• Si le réglage est impossible, les LED rouges clignotent. Puis l'appareil redevient opérationnel sans aucune modification des valeurs.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10 s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage).

Appareil libre: non bloqué.

Si l'appareil est verrouillé, il est possible d'indiquer

• le seul de commutation actuel 1 (appuyer une fois sur le bouton poucevoir Mode/Enter),
• le seul de commutation actuel 2 (appuyer deux fois sur le bouton-poussoir Mode/Enter),
• le réglage de la fonction "surveiller un début excessif" (appuyer trois fois sur le bouton-poussoir Mode/Enter).

Mise en service / fonctionnement / maintenance

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Dans la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. * L'appareil est ensuite opérationnel.

*Durant ce temps, les deux sorties sont commutées en fonction de la programmation : ON pour la fonction N. O. et OFF pour la fonction N. F.

Indication de défaut: les 5 LED à gauche clignotent lors d'un court-circuit de la sortie de commutation S1; les 5 LED à droite clignotent lors d'un court-circuit de la sortie de commutation S2.

Maintenance recommandée: Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Données techniques

Tension d'alimentation [V] 20... 36 DC

Courant de sortie [mA] 2 x 250; protégé: courts-circuits

protégé: inversion de polarité / protégé contre les surcharges

Chute de tension [V] 2,5

Température du fluide [^ C] -25 +80

Plage de réglage des seuils [cm/s] 3... 300

Meilleure sensibilité [cm/s]. 3 60

Gradient de température maximale du fluide [K/min] 300

Milieu gazeux

Température du fluide [^ C] -25 +80

Plage de réglage des seuils [cm/s] 200... 3000

Meilleure sensibilité [cm/s] 200... 800

Temps de réponse [s] 1... 10

Retard à la disponibilité [s] 15, signalé optiquement

Tenue en pression [bar] 30

Température ambiante [°C] -25... +80

Protection. IP 67 (CEI 60529) / (UL50)

Réglage de la plage de détention débit

La plage de détection est déterminée par:

• Réglage sur débit maximum souhaité (HI-Teach). Ce réglage suffit pour la plupart des applications à base d'eau.
• Réglage sur débit minimum souhaité / nul (LO-Teach optionnel).

-Réglage sur début maximum (HI-Teach)

L'appareil détecte le début existant et l'utilise comme valeur maximale pour l'affichage à LED (LED 9).

-Réglage sur débit minimum ou débit nul (LO-Teach; optionnel)

L'appareil détecte le débit existant et l'utilise comme valeur minimale pour l'affichage à LED. En fonctionnement, la première LED verte (LED 0) clignote lorsque le débit du fluide tombe en-dessous de cette valeur (ou lorsque le débit est nul).

ATTENTION: L'opération LO-Teach doit toujours être effectuée après l'opération HI-Teach.

1	Le débit du fluide doit être à sa valeur minimale souhaité (ou débit nul) et constant.
2	M S >10...<15s	LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓ LO HL ↓	Appuyer sur le bouton Learn/Set et le maintainir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite, après 5s supplémentaires la rampe de LED s'allume de droite à gauche (relâcher le bouton dés que les premières LED à droite s'allument). L'affichage s'éteint brièvement. L'appareil的记忆ise le débit existant en tant que débit minimum et devient opérationnel.

Réglage du seuil de commutation

Seuil 1 (SP1) = valeur basse, plage de réglage: LED 0... SP2 Seuil 2 (SP2) = valeur haute, plage de réglage: SP1... LED 9.

1	1 fois (= réglage du SP1) 2 fois (= réglage du SP2)	Appuyer sur le bouton Mode/Enter. Le seul de commu- tation actuel est affchéé: LED allumée: réglage grossier, LED clignotante: réglage fin
2	>5s	Appuyer sur le bouton Learn/Set et le maintainir. Après 5s le seul de commutation est augmente* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintainant appuyé). Indication: La LED clignotante passé de gauche à droite. Lorsque la LED clignotante atteint la position 9, elle returne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
3	M S > LO HI	Appuyer sur le bouton Mode/Enter brièvement (confirmation). Le seul de commutation régle devient effectif; l'ordinate devient opérationnel.

Réduire le seuil : Laissez les LED clignotante et allumée passer la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum. - SP1: valeur de réglage min. = LED 0; valeur de réglage max. = LED "SP2". - SP2: valeur de réglage min. = LED "SP1"; valeur de réglage max. = LED 9. *Dépassement: Si la LED clignotante et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Surveiller un début excessif

Grâce à cette fonction, une fenêtre d'affichage dans la plage de détection peut être définie : Déplacer la LED indiquant la valeur maximale à la position 8, 7, 6 ou 5. En début maximum, toutes les LED de cette échelle sont allumées. Les LED au-dessus de cette échelle signifient un début excessif.

Si le seuil de commutation est supérieur à cette échelle, l'appareil commute en cas de début excessif.

1	3 x	LO HI 3 x	Appuyer trois fois sur le bouton Mode/Enter. Le réglage actuel est affchéé (LED verte).
2	5 s	LO HI 5 s	Appuyer sur le bouton Learn/Set pendent 5s (jusqu'à ce que la LED clignote).
3		LOHL W	Appuyer sur le bouton Learn/Set plusieurs fois jusqu'à ce que la LED désirée clignote (LED 8, 7, 6 ou 5). Après chaque pression sur le bouton la LED recule d'un pas. Lorsque la LED 5 est atteinte, une nouvelle pression permet le return à la LED 9.
4		LO HI H	Appuyer sur le bouton Mode/ Enter brièvement (confirmation). L'affichage s'éteint brièvement. L'appareil mémorise le nouveau réglage et devient opérationnel.

Remarque : Après chaque réglage sur début maximum (HI-Teach), la valeur d'affichage déplacée est repositionnée (à la LED 9).

Récupérer les réglages de base effectués en usine

S'assurer d'être dans le mode Run débit.

15...<20s

Appuyer sur le bouton Learn/Set et le maintenir appuyé.

Les LED vertes à droite et à gauche clignotent;

après 5s la rampe de LED s'allume de gauche à droite,

après 5s supplémentaires la rampe de LED s'allume de droite à gauche,

après 5s supplémentaires la rampe de LED (orange) s'allume de gauche à droite (relacher le bouton dès que les premières LED orange s'allument).

L'affichage s'éteint brievement. Tous les réglages effectués en usine sont récupérés, l'appareil devient opérationnel.

Fonction hystérésis

Si le débit augmente, les sorties commutent lorsque le seuil de commutation correspondant (SPx) est atteint.

Si le débit diminue de nouveau, la sortie ne commute que lorsque la valeur "SPx minus hysteresis" est atteinte.

L'hystérisis est considérablement influencée par le choix de la plage de fonctionnement sur la courbe de sensibilité de la sonde:

• Dans le cas de réglage sur les valeurs HI-Flow dans la plage 0... 60 cm/s, l'hystérisis est 2 - 4 cm/s (valeurs s'appliquant à l'eau).
• Dans le cas de réglage sur les valeurs HI-Flow supérieures à 100 cm/s, l'hystérisis augmente lorsque le début augmente.

Le temps de réponse typique de l'ordinateur est 3... 8s. Il peut être influencé par le réglage du LO-Teach et du seuil de commutation.

• Plus bas est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera débit.
• Plus haut est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera non débit.
