Produkttyp	Durchflussregler für Flüssigkeiten und Gase
Versorgungsspannung	20 ... 36 V DC
Ausgangsstrom	2 x 250 mA, kurzschluss- und überlastgeschützt
Einstellbereich der Schwellen (Flüssigkeiten)	3 ... 300 cm/s
Einstellbereich der Schwellen (Gase)	200 ... 3000 cm/s
Fluidtemperatur	-25 ... +80 °C
Umgebungstemperatur	-25 ... +80 °C
Druckfestigkeit	30 bar
Schutzart	IP67 (IEC 60529)
Prozessanschluss	Gewinde M18 x 1,5 ; Adapter M12, G1/4, G1/2 erhältlich
Mindestabstand vor/nach	5 × Rohrdurchmesser (vor) / 3 × Durchmesser (nach)
Einbautiefe der Sonde	Min. 12 mm im Rohr
Max. Anzugsmoment	50 Nm
Hauptfunktionen	Durchflusserkennung, Ausgangsschaltung (N.O./N.C.), LED-Anzeige, HI-Teach/LO-Teach-Programmierung, einstellbare Schaltschwellen, Überwachung von Überdurchfluss
Wartung und Reinigung	Regelmäßig Ablagerungen an der Sondenspitze prüfen; mit einem weichen Tuch oder Essigreiniger reinigen
Sicherheit	Versorgung SELV/PELV gemäß EN50178; Verpolungsschutz; Programmierverriegelung über Tasten
Allgemeine Informationen	Bedienungsanleitung und Gebrauchsanweisung kostenlos als PDF; Benutzerfragen möglich

Häufig gestellte Fragen - SI0102 IFM

Wie stelle ich den Durchflussregler SI0102 IFM zum ersten Mal ein?

Für eine einfache Einstellung führen Sie den HI-Teach durch: Schalten Sie das Gerät ein, stellen Sie den Durchfluss auf den gewünschten Maximalwert ein, drücken Sie dann die Taste Learn/Set für 5 bis 10 Sekunden, bis die LED-Leiste von links nach rechts aufleuchtet. Lassen Sie die Taste los, das Gerät speichert diesen Durchfluss als Maximum. Diese Einstellung reicht für die meisten wasserbasierten Anwendungen.

Was ist der LO-Teach und wann wird er verwendet?

Der LO-Teach dient zur Festlegung eines Minimaldurchflusses (oder Null) als untere Grenze des Anzeigebereichs. Er ist optional und sollte immer nach dem HI-Teach durchgeführt werden. Stellen Sie dazu den Durchfluss auf den gewünschten Minimalwert ein, drücken Sie dann Learn/Set für 10 bis 15 Sekunden, bis die LED-Leiste von rechts nach links aufleuchtet. Lassen Sie los, das Gerät speichert diesen Durchfluss als Minimum.

Wie stelle ich die Schaltschwellen SP1 und SP2 ein?

Drücken Sie einmal Mode/Enter zur Einstellung von SP1, zweimal für SP2. Der aktuelle Schwellwert wird angezeigt (LED leuchtet = Grobeinstellung, LED blinkt = Feineinstellung). Drücken Sie Learn/Set für mehr als 5 Sekunden, um den Schwellwert zu erhöhen (oder mehrmals schrittweise). Bestätigen Sie durch kurzes Drücken von Mode/Enter. Der Schwellwert wird wirksam und das Gerät kehrt in den RUN-Modus zurück.

Wie überwache ich einen Überdurchfluss (Overcurrent Monitoring)?

Drücken Sie dreimal Mode/Enter, um auf diese Funktion zuzugreifen. Die aktuelle Einstellung wird angezeigt (grüne LED). Drücken Sie Learn/Set für 5 Sekunden, bis eine LED blinkt, drücken Sie dann mehrmals Learn/Set, um die blinkende LED auf die gewünschte Position (LED 8, 7, 6 oder 5) zu verschieben, die das Anzeigefenster definiert. Bestätigen Sie mit Mode/Enter. Bei Überdurchfluss leuchten die LEDs oberhalb dieser Skala.

Wie setze ich die Werkseinstellungen zurück?

Stellen Sie sicher, dass Sie sich im RUN-Modus befinden. Drücken Sie die Taste Learn/Set für 15 bis 20 Sekunden. Beachten Sie die Sequenz: nach 5 s leuchtet die LED-Leiste von links nach rechts; nach 10 s von rechts nach links; nach 15 s leuchtet die orange Leiste von links nach rechts. Lassen Sie los, sobald die ersten orangen LEDs aufleuchten. Die Anzeige erlischt kurz und die Werkseinstellungen werden wiederhergestellt.

Wie schließe ich den Durchflussregler elektrisch an?

Das Gerät muss von einem Elektriker installiert werden. Beachten Sie die nationalen und internationalen Normen. Versorgung gemäß EN50178 (SELV/PELV). Für UL 508 verwenden Sie eine galvanisch getrennte Stromversorgung mit Überlastschutz. Trennen Sie die Anlage vor dem Anschluss. Der Anschlussplan findet sich in der Anleitung (Steckverbinder auf Sensorseite). Die Drahtfarben sind für ifm-Steckverbinder angegeben.

Wie warte ich den Durchflussregler?

Überprüfen Sie regelmäßig, ob sich an der Sondenspitze Ablagerungen befinden. Reinigen Sie mit einem weichen Tuch. Bei hartnäckigen Ablagerungen (Kalk) verwenden Sie einen handelsüblichen Essigreiniger. Kein Fett auf die Sondenspitze auftragen.

Was bedeuten die verschiedenen LED-Anzeigen?

Im RUN-Modus: Die grüne LED-Leiste zeigt den relativen Durchfluss an (LED 0 = Minimum, LED 9 = Maximum). LED 9 blinkt bei Überdurchfluss; LED 0 blinkt bei Durchfluss unter Minimum oder Null. Die orangen/roten LEDs zeigen den Schaltzustand: orange bei Durchfluss ≥ Schwelle, rot bei Durchfluss < Schwelle. Bei Kurzschluss: die linken 5 LEDs blinken für S1, die rechten 5 für S2.

Wie funktioniert die Hysterese?

Die Hysterese verhindert ungewolltes Schalten. Wenn der Durchfluss steigt und den Schwellwert SPx erreicht, schaltet der Ausgang. Wenn der Durchfluss sinkt, schaltet der Ausgang erst zurück, wenn der Wert SPx - Hysterese unterschritten wird. Die Hysterese hängt vom Arbeitsbereich ab: bei Wasser zwischen 0 und 60 cm/s beträgt sie 2 bis 4 cm/s; oberhalb von 100 cm/s steigt sie mit dem Durchfluss.

Was tun, wenn die roten LEDs beim Einstellen blinken?

Wenn die roten LEDs blinken, bedeutet dies, dass die Einstellung nicht möglich ist. Das Gerät wird ohne Änderung der Werte wieder betriebsbereit. Überprüfen Sie, ob Sie die Prozedur korrekt befolgen (z.B. Drückzeiten nicht überschreiten, Reihenfolge HI-Teach dann LO-Teach usw.). Bei 15 Sekunden ohne Tastendruck verlässt das Gerät den Einstellmodus ohne Änderung.

BEDIENUNGSANLEITUNG SI0102 IFM

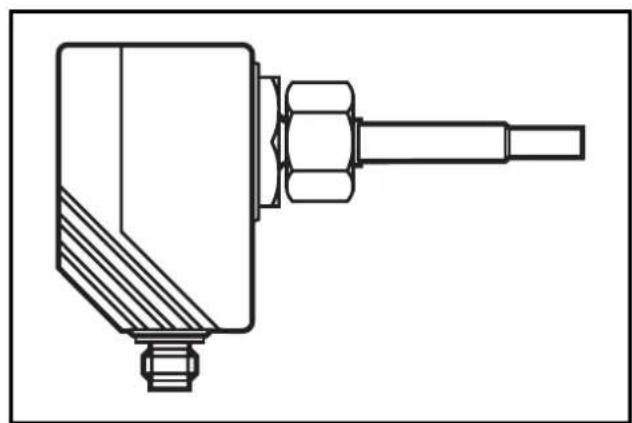

Strömungswächter Flow monitor

Contrôleur de débit

SI0102

SI0505

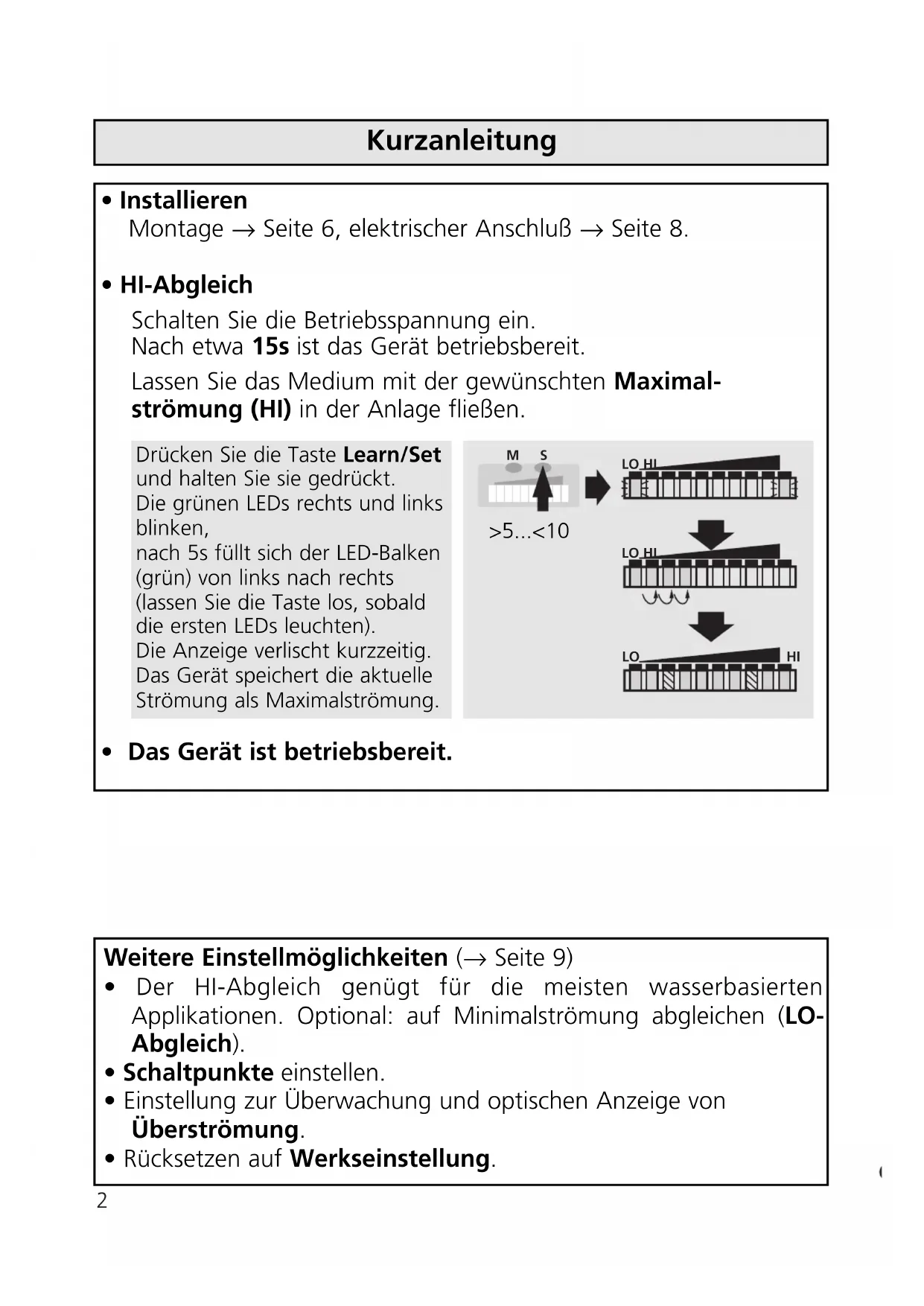

Kurzanleitung

Installieren

Montage Site 6, elektrischer Anschluß Site 8.

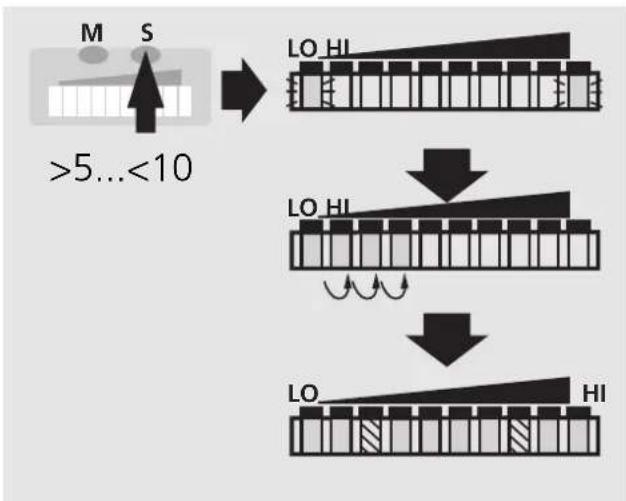

HI-Abgleich

Schalten Sie die Betriebsspannung ein.
Nach etwa 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximalströmung (HI) in der Anlage fließen.

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung.

Das Gerät ist betriebsbereit.

Weitere Einstellmöglichkeiten ( Seite 9)

• Der HI-Abgleich genugt für die meisten Wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LOAbgleich).
  Schaltpunkte einstellen.
• Einstellung zur Überwachung und optischen Anzeige von Überströmung.
• Rücksetzen auf Werkseinstellung.

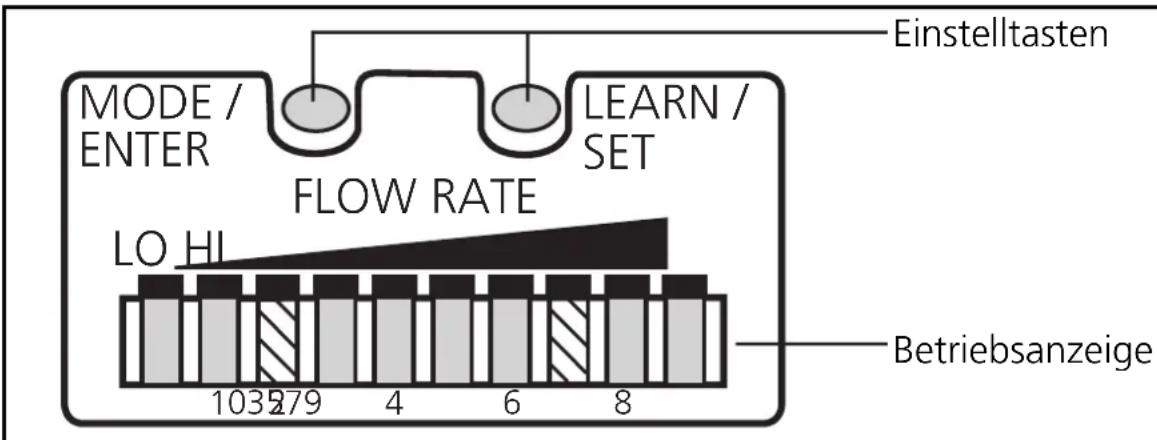

Bedien- und Anzeigeelemente

Betriebsanzeige (Run-Modus)

Aktuelle Strömung im Anzeigebereich (grüner LED-Balken)

Überströmung (LED 9 blinkt)

Unterströmung (LED 0 blinkt)

Anzeige der Schaltpunkte (SPx):

LED orange: Strömung ≥ SPx; LED rot: Strömung < SPx

Einstelltasten

Mode / Enter:

• Anwahl der Menüpunkte und Bestätigung

Learn/Set:

• Abgleich auf Maximal-/ Minimalströmung;
• Reset (Werkseinstellung wieder herstellen);
• Einstellen von Werten (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

Menüstruktur

Bestimmungsgemäß Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage . 6
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Programmieren . 9
Inbetriebnahme/Betrieb/Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische Daten . 11
Einstelldiagramme / Technik-Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bestimmungsgemäß Verwendung

Der Strömungswächter

• erfaßt die Strömungsgeschwindigkeit in flüssigen und gasförmigen Medien,
• schaltet die Ausgabe entsprechend der Programmierung (Schließer oder Offner, programmierbar durch Anschlußbelegung; →Seite 8),

• zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an

• LED 0 = unteres Ende des Fensters (Minimalwert / LO)

• LED 9 = oberes Ende des Fensters (Maximalwert / HI).

• Zusätzlich konnen angezeigt werden:

• Schaltzustand (LED rot: Strömung unterhalb des Schaltpunkts; LED orange: Strömung hat Schaltpunkt erreicht).

• Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über der Maximalströmung liegt.
• Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unter der Minimalströmung liegt.

Montage

Das Gerät ist adaptierbar an entsprechliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

• Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1).
  Bei Montage von unter solte die Rohrleitung frei von Ablagerungen sein.
  Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.

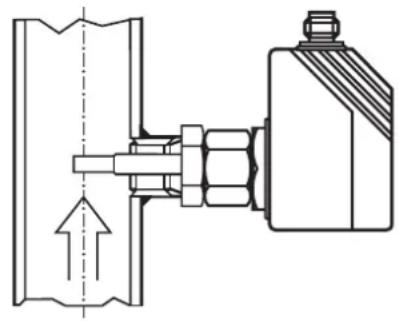

• Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömmt aufwärts, Abb. 2).

1

2

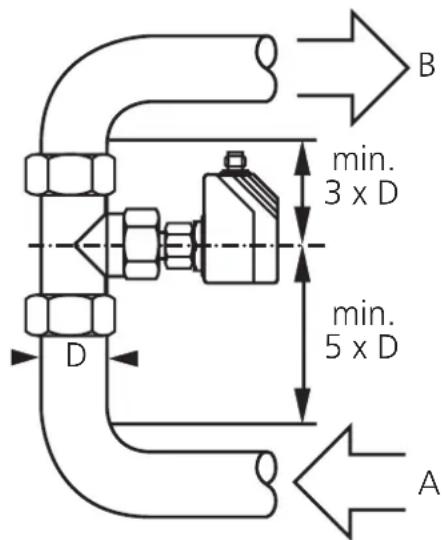

Um Fehlfunktionen zu vermeiden, müssen Mindestabstandezwischen Sensor und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden.

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite (B).

3

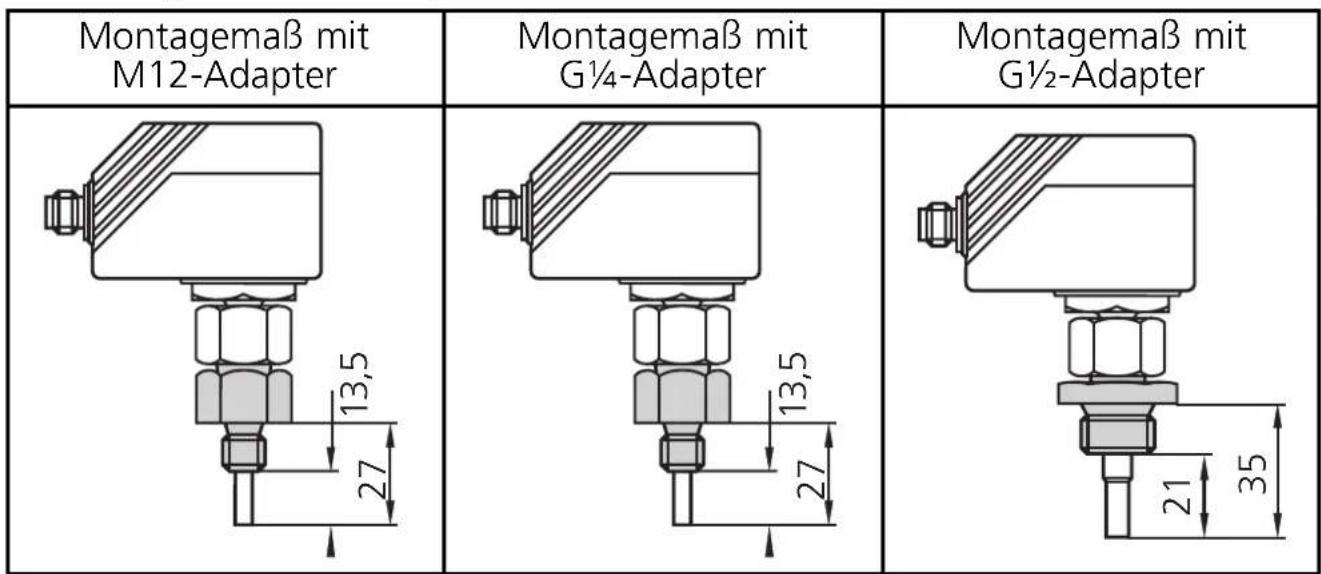

Gewinde M18 x 1,5

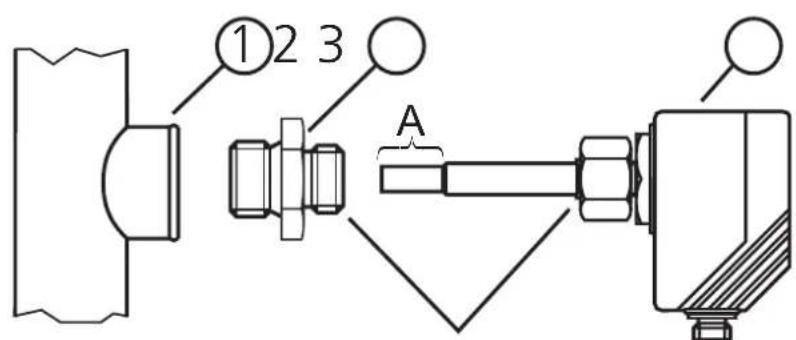

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-paste ein, um mehrmaliges Losen und Festziehen zu gewährleisten. Achtung: Esarfkein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).
3. Setzen Sie den Strömungswächter auf den Adapter undziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie darauf das Gerät in seiner Ausrichtung.

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.

DEUTSCH

Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgeschichert werden.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an ( Schlieber / Offner):

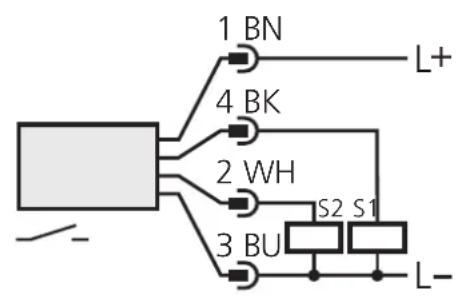

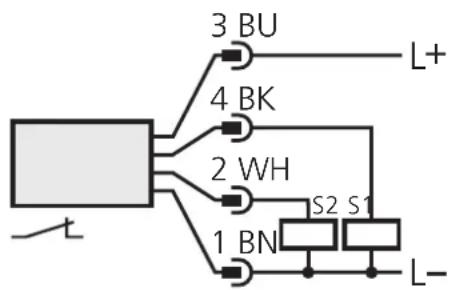

Steckeransicht (am Gerät)

Adernfarben bei ifm-Kabeldosen:

Nach dem Einsatz der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit sind beide Ausgänge entsprechend der Programmierung geschaltet: EIN bei Schließerfungtion und AUS bei Öffnerfungtion.

Störanzeige: 5 rote LEDs links blinken bei Kurzschluß in Schaltausgang S1; 5 rote LEDs rechts blinken bei Kurzschluß in Schaltausgang S2.

Programmieren

■ Überwachungsbereich Strömung einstellen HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließenlassen.
• >5 < 10 s lang Taste Learn/Set drucken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genegt für die meisten Wasserbasierten Applikationen. Zusätzlich konnen Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen lessen bzw. Strömung anhalten.
• >10 < 15 s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand /unteres Ende des Über-wachungsbereichs).

Schaltpunkte (SP1 / SP2) einstellen

• 1 x kurz Taste Mode/Enter drucken (SP1 einstellen), oder 2 x kurz Taste Mode/Enter drucken (SP2 einstellen).
• 5s lang Taste Learn/Set drucken.
• Taste Learn/Set festhalten oder mehrmals drücken, bis gewünscherten Schaltpunkt eingestellt ist.
  1 x kurz Taste Mode/Enter drucken.

■ Überwachung auf Überströmung

• 3 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken, loslassen, wenn LED blinkt.
• Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.
• 1 x kurz Taste Mode/Enter drucken.

■ Werkseinstellung wieder herstellen

• 15...<20s lang Taste Learn/Set drucken.

■Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, gehen das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach gehen das Gerät mit unveränderten Werten in den Betriebsmodus darüber.

■Verriegeln / Entriegeln

Das Gerät lätt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Ist das Gerät verriegelt, kann angezeigt werden:

• Der aktuelle Schaltpunkt 1 (Taste Mode/Enter 1 x drucken).
• Der aktuelle Schaltpunkt 2 (Taste Mode/Enter 2 x drucken).
• Aktuelle Einstellung für Überwachung auf Überströmung (Taste Mode/Enter 3 x drucken).

Inbetriebnahme / Betrieb / Wartung

Prufen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät safer Funktioniert. Nach dem Einsatz der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit sind beide Ausgänge entsprechend der Programmierung geschaltet: EIN bei Schließerfungtion und AUS bei Öffnerfungtion.

Störanzeige:

5 rote LEDs links blinken bei Kurzschluß in Schaltausgang S1; 5 rote LEDs rechts blinken bei Kurzschluß in Schaltausgang S2.

Wartungsempfehlung: Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) halten sich mit handelsüblichem Essigreiniger entfernen.

Technische Daten

Betriebsspannung [V] 20 ... 36 DC

Strombelastbarkeit [mA] 2 x 250; Kurzschlußschutz, getaktet;

verpolungssicher / überlastfest

Spannungsabfall [V] < 2,5

Stromaufnahme [mA] < 90

Flüssige Medien

Mediumtemperatur [^o C] . -25 +80

Einstellbereich [cm/s]. 3 ... 300

GröBte Empfindlichkeit [cm/s] 3 60

Temperaturgradient [K/min] 300

Gasförmige Medien

Mediumtemperatur [^o C] . -25 +80

Einstellbereich [cm/s]. 200 ... 3000

GröBte Empfindlichkeit [cm/s] 200 ... 800

Ansprechzeit [s] 1 ... 10

Bereitschaftsverzögerungszeit [s] 15, optisch signalisiert

Druckfestigkeit [bar] 30

Umgebungstemperatur [^ C] -25 +80

Schutzart IP 67 (IEC60529) / (UL50)

Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11 ms)

Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 55-2000 Hz)

Gehäusewerkstoffe PBT-GF 20

Sensorwerkstoff . . . . . . . V4A (1.4404); O-Ring: FPM 8x1,5 gr 80^ Shore A

Einstelldiagramme / Technik-Information

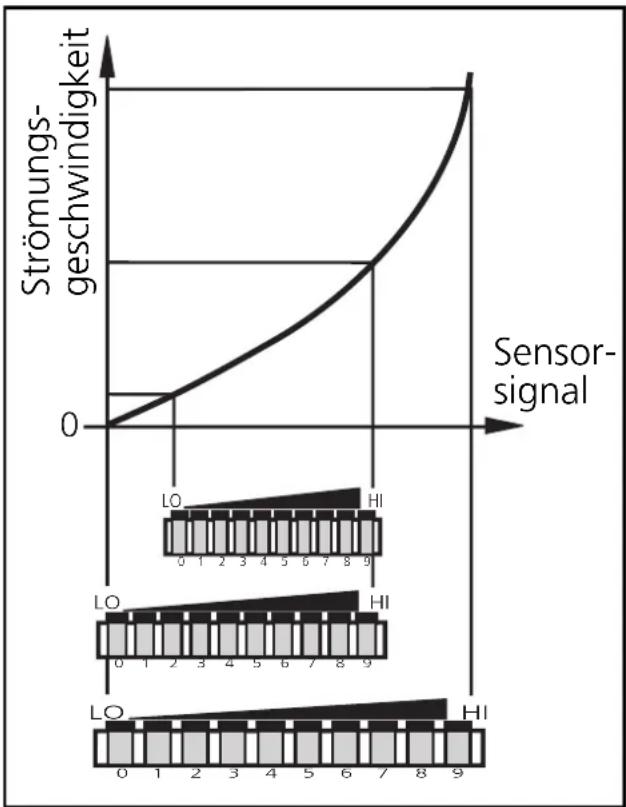

■ Überwachungsbereich Strömung einstellen

Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genugt für die meisten Wasserbasierten Applikationen.
• Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters; (optional).

Abgleich auf Maximalströmung (HI-Teach)

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

1	Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschten Maximalströmung in der Anlage fließen.
2	M S >5...<10s	LO HI DRUCKEN Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung und Goes in den Betriebsmodus.

- Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die ersten grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt).

ACHTUNG: LO-Teacharf nur nach HI-Teach durchgefuhrt werden.

1	Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.
2	M S >10...<15s	LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓	Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts, nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links (lassen Sie die Taste los, sobald die ersten LEDs rechts leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Minimalströmung und Goes in den Betriebsmodus.

Schaltpunkte einstellen

Schaltpunkt 1 (SP1) = unterer Wert, Einstellbereich: LED 0 ... SP2

Schaltpunkt 2 (SP2) = oberer Wert, Einstellbereich: SP1 ... LED 9

1	1 mal (= Einstellen SP1)2 mal (= Einstellen SP2)	Drücken Sie die Taste Mode/Enter. Der aktuelle Schaltpunkt wird angezeigt:leuchtende LED: Grobeinstellung,blinkende LED: Feineinstellung.
2	>5s	Drücken Sie die Taste Learn/Setund halten Sie sie gedrückt.Nach 5s wird der Schaltpunkterhöht* (schrittweise durchEinzeldruck oder kontinuierlichdurch Festhalten der Taste).Anzeige:Die blinkende LEDläuft von linksnach rechts. Nach Erreichen derLED 9 beginnt der Durchlaufwieder bei LED 0. Die stetigleuchtende LED wandert einePosition weiter.**
3	M S→ LO HI	Drücken Sie kurz die TasteMode/Enter (= Bestätigung).Der eingestellte Schaltpunkt wirdwirksam; das Gerät goht in denBetriebsmodus.

Schaltpunkt verringern: Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnnt der Durchlauf wieder bei dem minimalen Einstellwert.
- SP1: minimaler Einstellwert = LED 0; maximaler Einstellwert = LED "SP2".
- SP2: minimaler Einstellwert = LED "SP1"; maximaler Einstellwert = LED 9.
*Überlauf: Überschreiben blinkingende und leuchtende LEDs den maximalen Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

■ Überwachung auf Überströmung

Mit dieser Funktion konnen Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den oberen Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb these Bereichs signalisieren Überströmung.

Liegt der Schaltpunkt oberhalb des Bereichs, schaltet das Gerät bei Überströmung.

1	3 x	LO HI 3 x	Drücken Sie die Taste Mode/Enter dreimal. Die aktuelle Einstellung wird angezeigt (grüne LED).
2	5 s	LO HI 5 s	Drücken Sie die Taste Learn/Set 5 s lang (bis die LED blinkt).
3	M S	LOHI M S	Drücken Sie die Taste Learn/Set so oft, bis die gewünschte LED blinkt. Bei jedem Tastendruck Goes the LED eine Position darüber. Bei Unterschieden der LED 5 beginnt der Durchlauf wieder bei LED 9.
4	M S	LOHI M S	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die neue Einstellung und Goes in den Betriebsmodus.

Hinweis:
Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9).

■ Werkseinstellung wieder herstellen (Reset)

15...<20s

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts,

nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links,

nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts

(lassen Sie die Taste los, sobald die ersten LEDs orange leuchten).

Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät gehen in den Run-Modus Strömung.

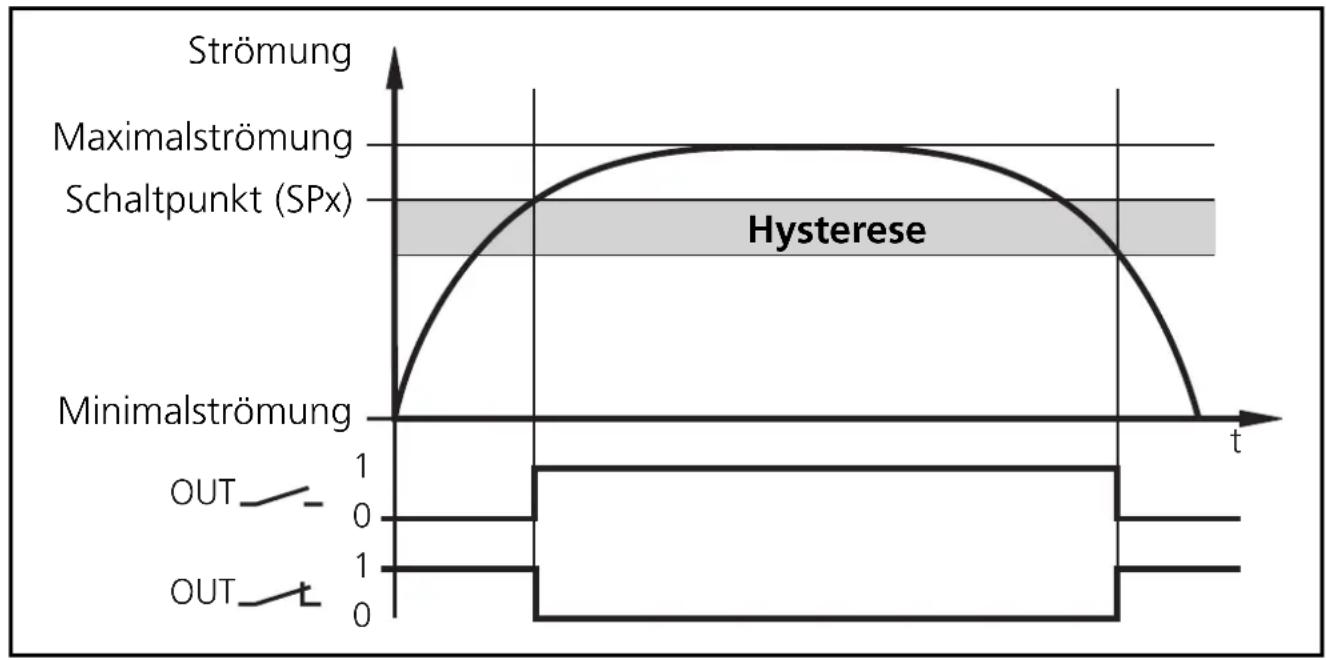

Hysteresefunktion

Steigt die Strömungsgeschwindigkeit, schalten der jeweilige Ausgang bei Erreichen des Schaltpunkts (SPx).

Sinkt die Strömungsgeschwindigkeit wieder, schaltet der Ausgang zurück, wenn der Wert "SPx minus Hysterese" erreicht ist.

Die Hysterese wird wesentlich beeinflübt von der Wahl des Arbeitsbereichs auf der Empfindlichkeitskurve des Sensors:

• Bei Abgleich auf HI-Flow-Werte im Bereich 0 ... 60 cm/s beträgt die Hysterese 2 - 4cm/s (Werte gelten für Wasser).
• Bei Abgleich auf HI-Flow-Werte oberhalb 100cm / s vergroßert sich die Hysterese mit steigender Strömungsgeschwindigkeit.

Die typische Ansprechzeit des Geräts beträgt 3 ... 8s. Sie kann durch Einstellung des LO-Teach und des Schaltpunkts beeinflübt werden:

• Je niedriger LO-Teach oder Schaltpunkt eingestellt werden desto Schneller schaltet das Gerät ein.
• JehigherLO-Teach oder Schaltpunkteingestellt werden destoschneller schaltet das Gerat aus.
