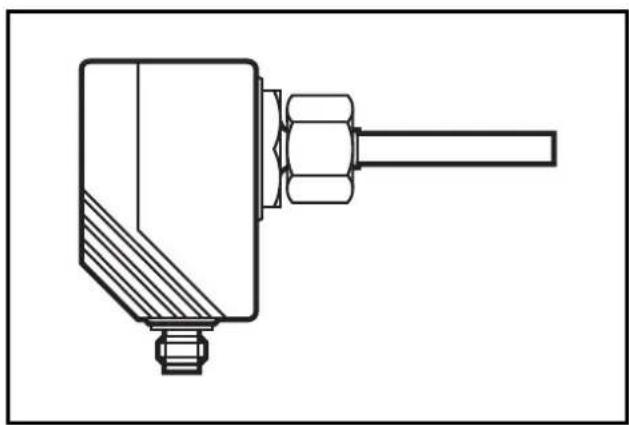

BEDIENUNGSANLEITUNG SI1106 IFM

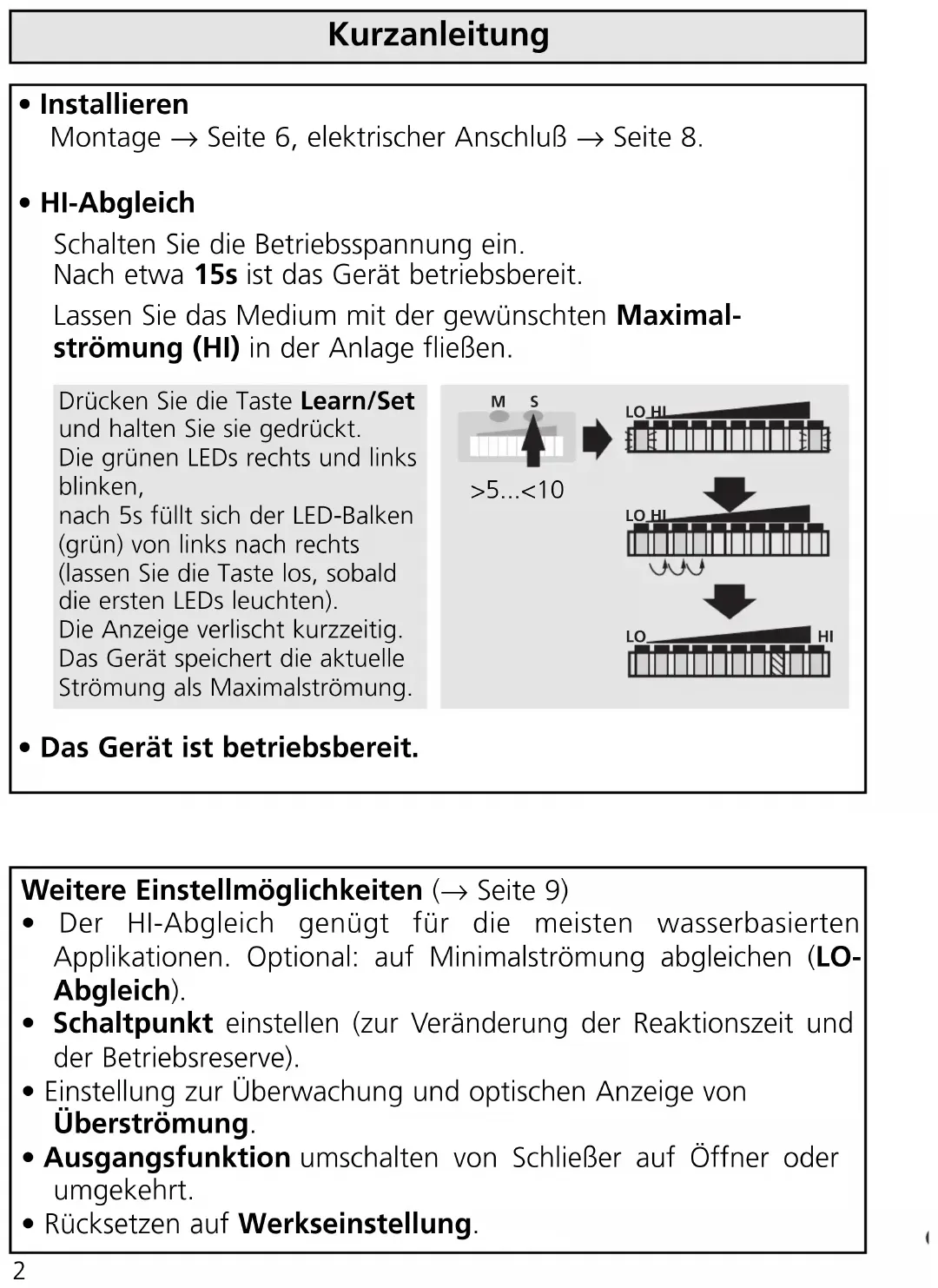

Sachnr. 701995/01 10/07 DEUTSCHENGLISHFRANÇAIS2 Weitere Einstellmöglichkeiten (→ Seite 9)

• Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LO- Abgleich).

• Schaltpunkt einstellen (zur Veränderung der Reaktionszeit und der Betriebsreserve).

• Einstellung zur Überwachung und optischen Anzeige von Überströmung.

• Ausgangsfunktion umschalten von Schließer auf Öffner oder umgekehrt.

• Rücksetzen auf Werkseinstellung.

• Installieren Montage → Seite 6, elektrischer Anschluß → Seite 8.

• HI-Abgleich Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschten Maximal- strömung (HI) in der Anlage fließen.

• Das Gerät ist betriebsbereit. Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung. LO HI LO HI HILO >5...<10

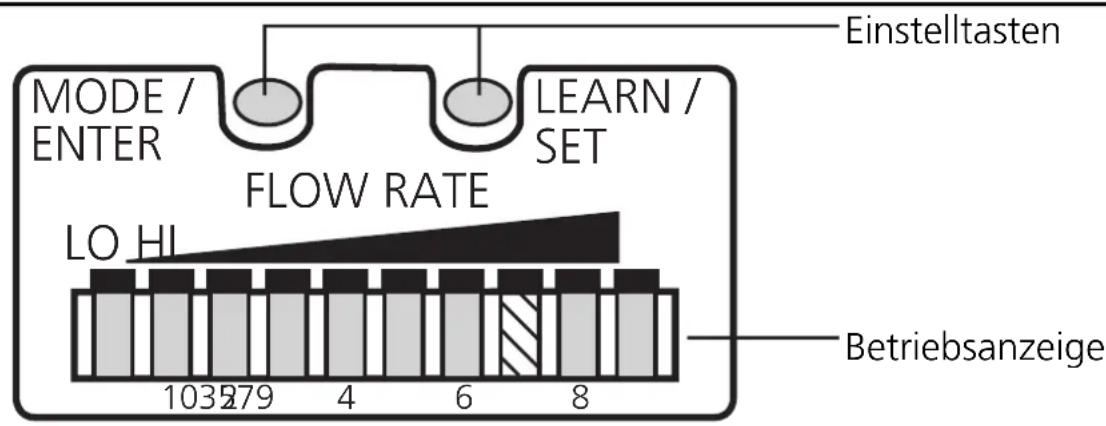

LO HI FLOW RATE Einstelltasten Aktuelle Strömung im Anzeigebereich (grüner LED-Balken) Anzeige des Schaltpunkts (SP): LED orange: Strömung ≥ SP; LED rot: Strömung < SP Betriebsanzeige (Run-Modus) Überströmung (LED 9 blinkt) Unterströmung (LED 0 blinkt) Betriebsanzeige

Bedien- und Anzeigeelemente Mode / Enter:

• Anwahl der Menüpunkte und Bestätigung Learn/Set:

• Abgleich auf Maximal- / Minimalströmung;

• Reset (Werkseinstellung wieder herstellen);

• Einstellen von Werten (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck) Einstelltasten4 SI-FKOWSachnr. 701995/00

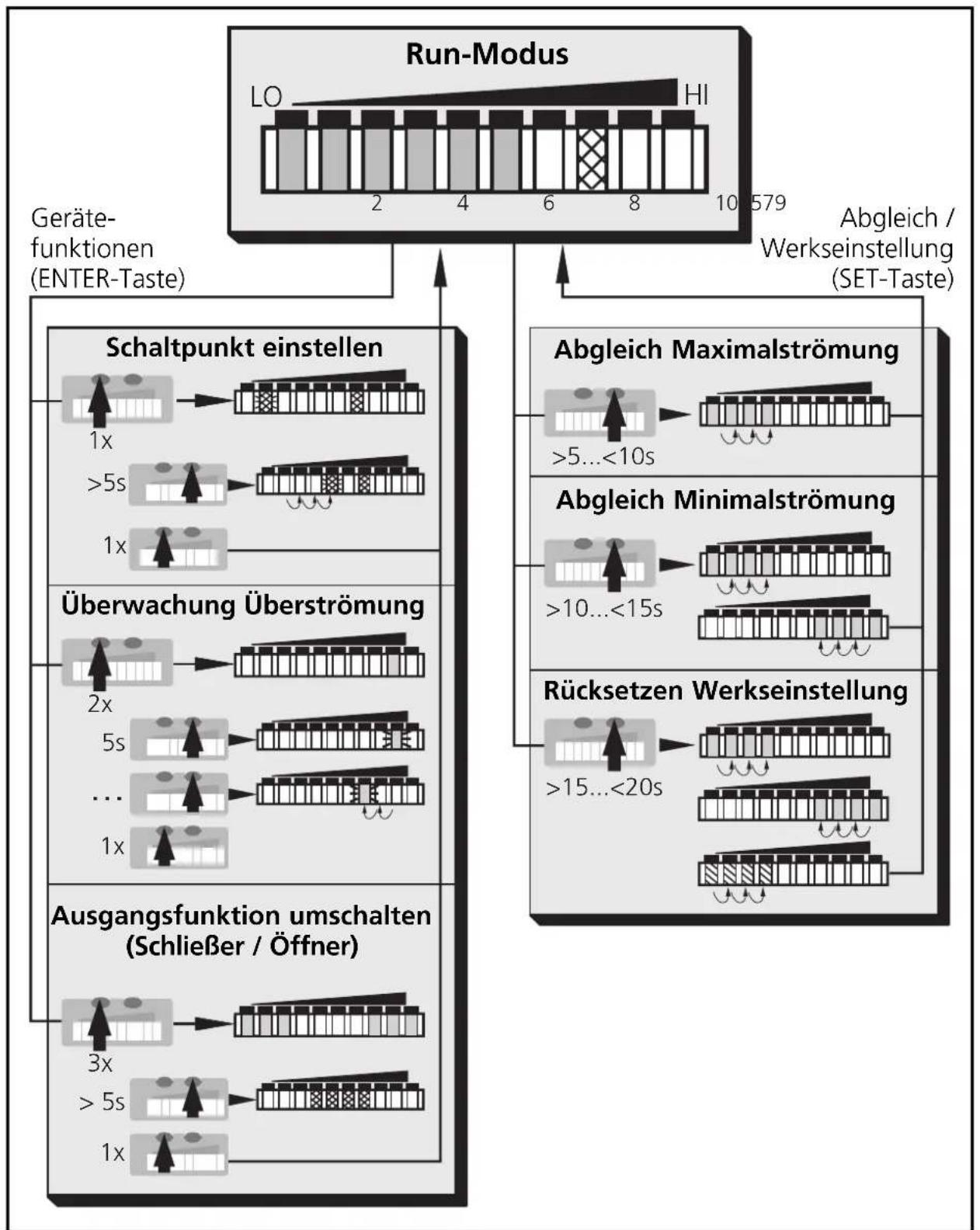

> 5s >5...<10s>10...<15s>15...<20s Abgleich Minimalströmung Abgleich Maximalströmung Geräte- funktionen (ENTER-Taste) Abgleich / Werkseinstellung (SET-Taste) Überwachung Überströmung Schaltpunkt einstellen Ausgangsfunktion umschalten (Schließer / Öffner) Run-Modus LED = grün LED = orange LED = rot Menüstruktur Rücksetzen WerkseinstellungDer Strömungswächter

• erfaßt die Strömungsgeschwindigkeit in flüssigen und gasförmi- gen Medien,

• schaltet das Ausgangsrelais entsprechend der Programmierung (zur Programmierung → Seite 10),

• zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an - LED 0 = unteres Ende des Fensters (Minimalwert / LO) - LED 9 = oberes Ende des Fensters (Maximalwert / HI).

• Zusätzlich können angezeigt werden: - Schaltzustand (LED rot: Strömung unterhalb des Schaltpunkts; LED orange: Strömung hat Schaltpunkt erreicht). - Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über der Maximalströmung liegt. - Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unter der Minimalströmung liegt. DEUTSCH

Bestimmungsgemäße Verwendung Inhalt Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . Seite 5 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6 Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8 Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9 Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . Seite 11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11 Einstelldiagramme / Technik-Information . . . . . . . . . . . . . . Seite 12 Schließer Relais zieht an, wenn die Strömung den Schaltpunkt (SP) erreicht Öffner Relais fällt ab, wenn die Strömung den Schaltpunkt (SP) erreichtDas Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

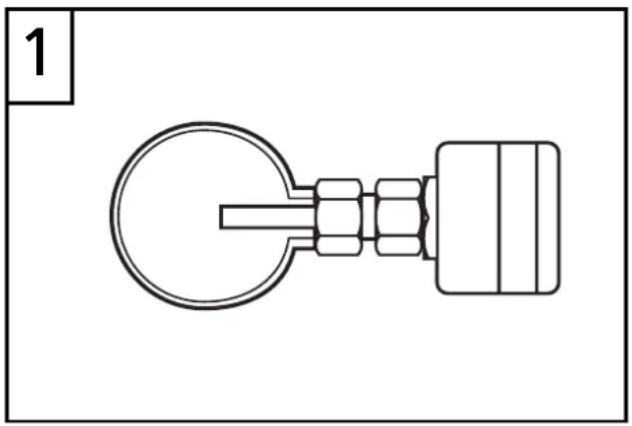

• Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1). Bei Montage von unten sollte die Rohrleitung frei von Ablagerungen sein. Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.

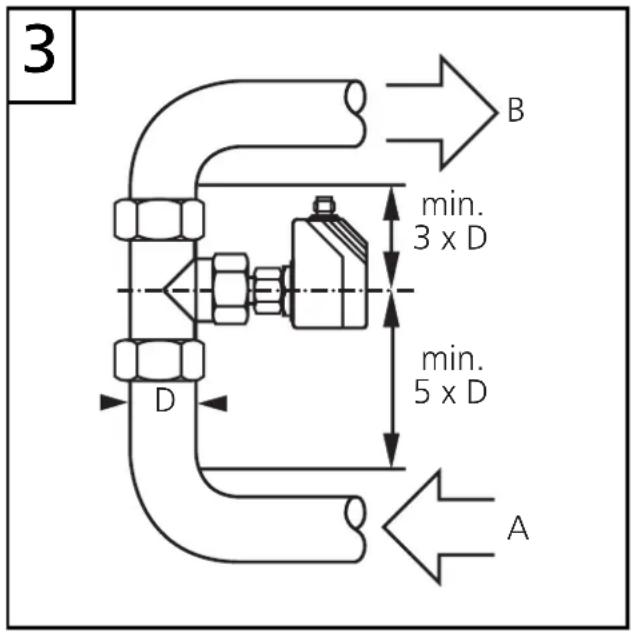

• Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömt aufwärts, Abb. 2). Um Fehlfunktionen zu vermei- den, müssen Mindestabstände zwischen Sensor und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden.

• Mindestens 5 mal Rohrdurch- messer an der Anströmseite (A).

• Mindestens 3 mal Rohrdurch- messer an der Abströmseite (B).

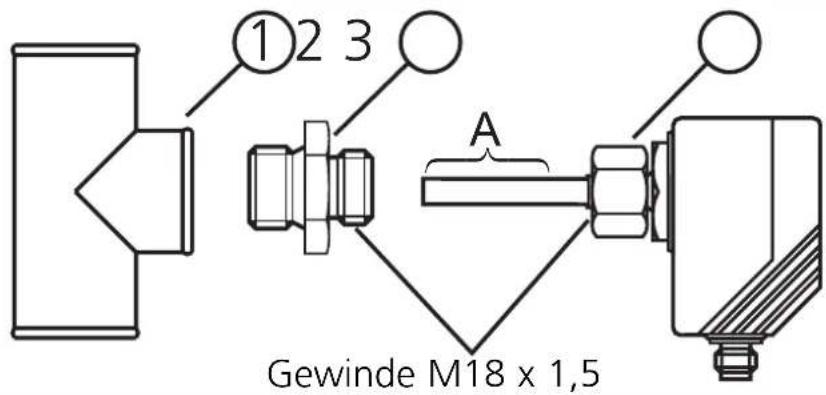

31. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-

paste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten. Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.

2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).

3. Setzen Sie den Strömungswächter auf den Adapter und ziehen Sie

die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie dabei das Gerät in seiner Ausrichtung. Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt. Achtung: Die Sensorspitze darf die Rohrwand nicht berühren. DEUTSCH

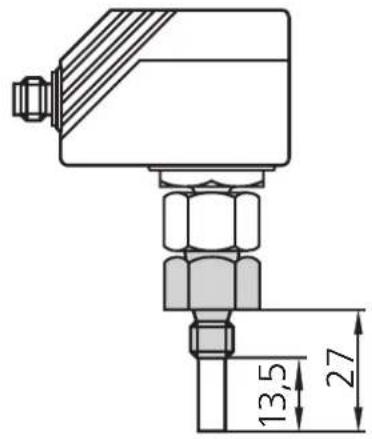

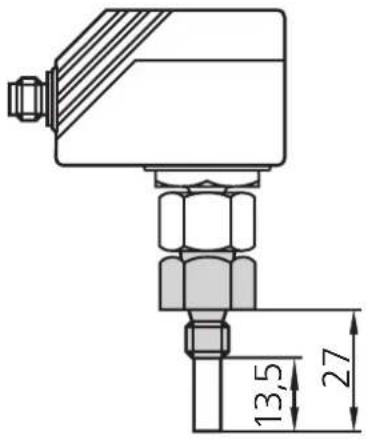

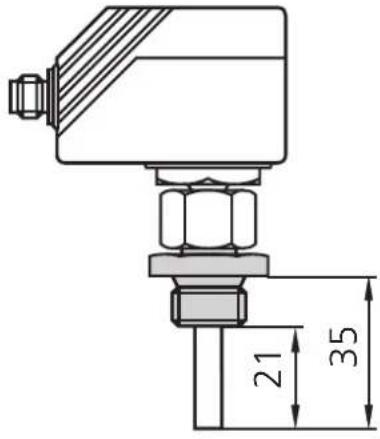

Montagemaß mit M12-Adapter Montagemaß mit G¼-Adapter Montagemaß mit G½-AdapterDas Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. ACHTUNG: Für den Ausgangsstromkreis sind die gleichen Schutzmaßnahmen zu treffen wie für den Versorgungs- stromkreis. Miniatur-Sicherung gemäß IEC60127-2 Sheet 1 ein- setzen (≤ 5 A flink). Die zulässige Potentialdifferenz zwischen Versorgungs- und Ausgangsstromkreis darf max. 300V betragen. Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät anschließen. Kabeldosen sind als Zubehör erhältlich: Bestell-Nr. E11248, E11249, E11250, E11251. Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit. *Während dieser Zeit ist der Ausgang entsprechend der Programmierung geschaltet: Relais angezogen bei Schließerfunktion und Relais abgefallen bei Öffnerfunktion.

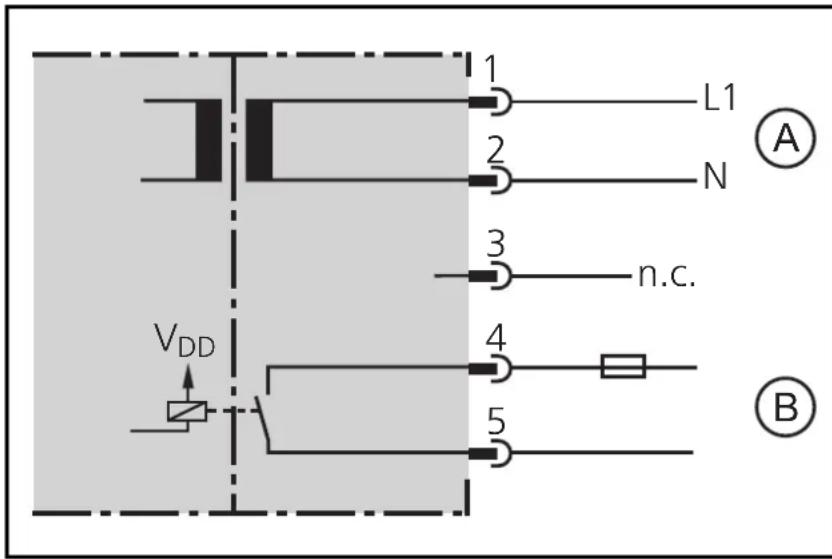

Elektrischer Anschluss

Steckeransicht (am Gerät) A: Versorgungsstromkreis B: Ausgangsstromkreis : sichere Trennung9

Überwachungsbereich Strömung einstellen HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließen lassen.

• >5...<10s lang Taste Learn/Set drücken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs). Optional: LO-Abgleich Der HI-Abgleich genügt für die meisten wasserbasierten Applikationen. Zusätzlich können Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen lassen bzw. Strömung anhalten.

• >10...<15s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand / unteres Ende des Über-wachungsbereichs).

Schaltpunkt einstellen

• 1 x kurz Taste Mode/Enter drücken.

• 5s lang Taste Learn/Set drücken.

• Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter Schaltpunkt eingestellt ist.

• 1 x kurz Taste Mode/Enter drücken.

Überwachung auf Überströmung

• 2 x kurz Taste Mode/Enter drücken.

• 5s lang Taste Learn/Set drücken, loslassen, wenn LED blinkt.

• Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.

• 1 x kurz Taste Mode/Enter drücken. Programmieren■■ Funktion des Ausgangsrelais umschalten

• 3 x kurz Taste Mode/Enter drücken.

• 5s lang Taste Learn/Set drücken.

• Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschte Funktion eingestellt ist (OUT = Schließer, wenn rechts und links je 3 LEDs grün leuchten; OUT = Öffner, wenn 4 LEDs in der Mitte der Anzeige rot leuchten).

• 1 x kurz Taste Mode/Enter drücken.

Werkseinstellung wieder herstellen

Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach geht das Gerät mit unveränderten Werten in den Betriebsmodus zurück.

Verriegeln / Entriegeln Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt. Ist das Gerät verriegelt, kann angezeigt werden:

• Der aktuelle Schaltpunkt (Taste Mode/Enter 1 x drücken).

• Aktuelle Einstellung für Überwachung auf Überströmung (Taste Mode/Enter 2 x drücken).

• Die Programmierung des Ausgangsrelais (Taste Mode/Enter 3 x drücken).

Prüfen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät sicher funktioniert. Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs auf und ver- löschen wieder schrittweise.* Danach ist das Gerät betriebsbereit. *Während dieser Zeit ist der Ausgang entsprechend der Programmierung geschaltet: Relais angezogen bei Schließerfunktion und Relais abgefallen bei Öffnerfunktion. Wartungsempfehlung: Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem wei- chen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen. Technische Daten DEUTSCH Inbetriebnahme / Betrieb / Wartung Nennspannung [V] . . . . . . . . . . . . . . . . . . . . . . 90 ... 240 AC (45....65 Hz) Spannungstoleranz [%] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -5 / +10 Betriebsspannung [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 ... 265 AC Leistungsaufnahme max. [VA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 Spezifikation des Relais: - Kontaktbelastbarkeit . . . . . . . . . . . . . . . . . . . . . . 3A (250 V AC / 30V DC) - Anzahl der Schaltzyklen: . . . . . . . . . . . . . . . . . . . . . . 20 Mio. mechanisch - Schaltzyklen bei 3 A Last: . . . . . . . . . . . . . . . . . . . . . . 100.000 elektrisch - Art der Abschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schließer Flüssige Medien Mediumtemperatur [°C]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -25 ... +80 Einstellbereich [cm/s]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 ... 300 Größte Empfindlichkeit [cm/s] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 ... 60 Temperaturgradient [K/min] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 Gasförmige Medien Mediumtemperatur [°C]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -25 ... +80 Einstellbereich [cm/s]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200 ... 3000 Größte Empfindlichkeit [cm/s] . . . . . . . . . . . . . . . . . . . . . . . . . . 200 ... 800 Ansprechzeit [s] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ... 10 Bereitschaftsverzögerungszeit [s] . . . . . . . . . . . . . . . . 15, optisch signalisiert Druckfestigkeit [bar] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 Umgebungstemperatur [°C] . . . . . . . . . . . . . . . . . . . . . . . . . . . . -25 ... +80 Schutzart / Schutzklasse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 67 / II Schockfestigkeit [g] . . . . . . . . . . . . . . . . . . . . 50 (DIN / IEC 68-2-27, 11 ms) Vibrationsfestigkeit [g] . . . . . . . . . . . . . . 20 (DIN / IEC 68-2-6, 55-2000 Hz) Gehäusewerkstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PBT-GF-20 Sensorwerkstoff (SI1006). . V4A (1.4404); O-Ring: FPM 8x1,5 gr 80° Shore A Sensorwerkstoff (SI1106) . . . . . . . Titan (3.7035); O-Ring: FFPM (Kalrez) 8x1,5■■ Überwachungsbereich Strömung einstellen Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genügt für die meisten wasserbasierten Applikationen.

• Zusätzlich Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters (optional).

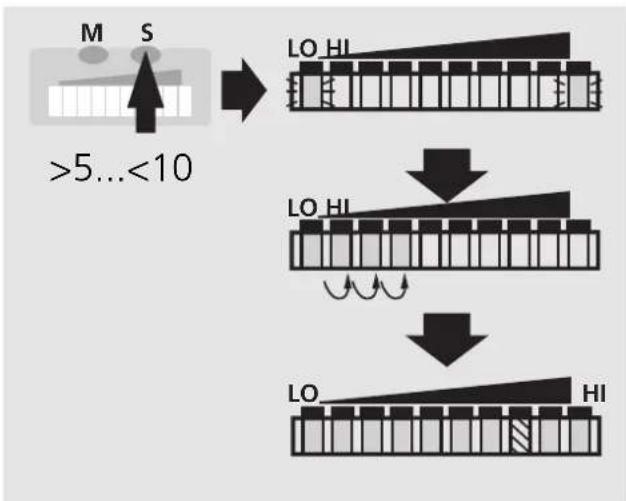

• Abgleich auf Maximalströmung (HI-Teach) Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung und geht in den Betriebsmodus. LO HI LO HI HILO >5...<10s

Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschten Maximalströmung in der Anlage fließen. Einstelldiagramme / Technik-Information

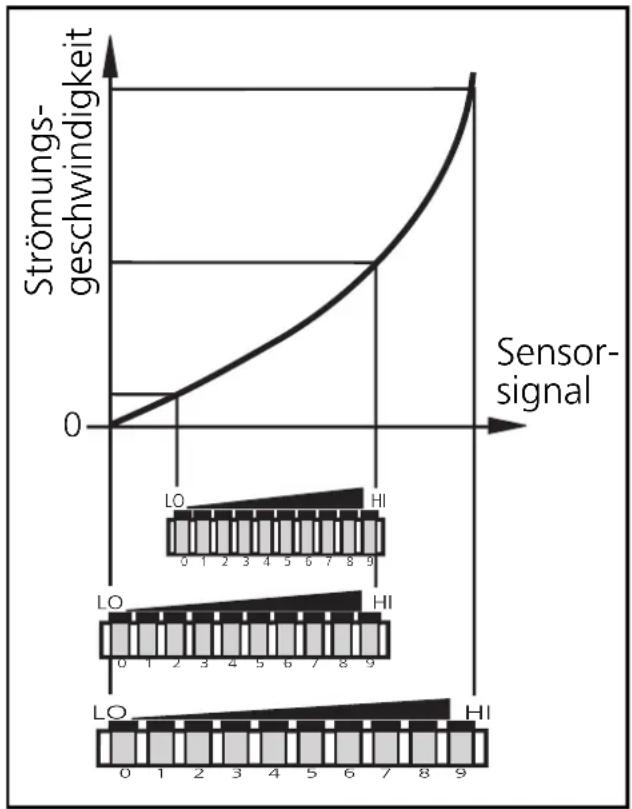

Strömungs- geschwindigkeit Sensor- signal

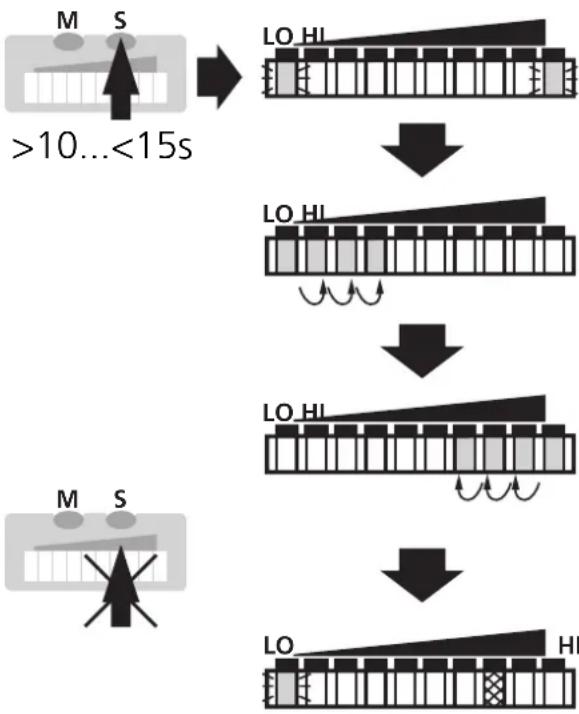

• Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die erste grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt). ACHTUNG: LO-Teach darf nur nach HI-Teach durchgeführt werden. DEUTSCH

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts, nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links (lassen Sie die Taste los, sobald die ersten LEDs rechts leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Minimalströmung und geht in den Betriebsmodus. LO HI LO HI HILO LO HI >10...<15s

Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.

Schaltpunkt einstellen Der Schaltpunkt ist werksseitig voreingestellt (LED 7). Die Einstellung beeinflußt die Reaktionszeit des Geräts:

• Hoher Schaltpunkt = schnelle Reaktion bei Strömungsabfall,

• niedriger Schaltpunkt = schnelle Reaktion bei Strömungsanstieg. *Schaltpunkt verringern: Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder bei dem minimalen Einstellwert. **Überlauf: Überschreiten blinkende und leuchtende LEDs den maximalen Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

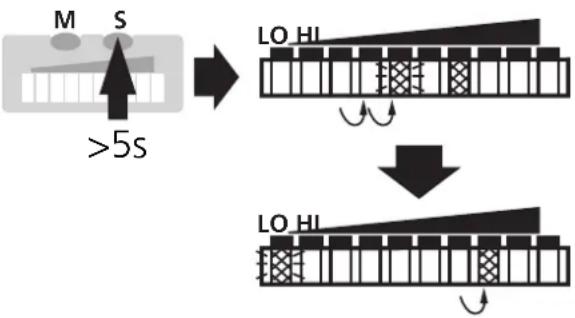

Drücken Sie die Taste Mode/Enter einmal. Der aktuelle Schaltpunkt wird angezeigt: Leuchtende LED: Grobeinstellung, blinkende LED: Feineinstellung. Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Nach 5s wird der Schaltpunkt erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). Anzeige: Die blinkende LED läuft von links nach rechts. Nach Erreichen der LED 9 beginnt der Durchlauf wieder bei LED 0. Die stetig leuchtende LED wandert eine Position weiter.** LO HI LO HI LO HI 1 x

Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Der eingestellte Schaltpunkt wird wirksam; das Gerät geht in den Betriebsmodus. HILO

Überwachung auf Überströmung Mit dieser Funktion können Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den obe- ren Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb dieses Bereichs signalisieren Überströmung. Liegt der Schaltpunkt oberhalb des Bereichs, schaltet das Gerät bei Überströmung. Hinweis: Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9). DEUTSCH

Drücken Sie die Taste Mode/Enter zweimal. Die aktuelle Einstellung wird angezeigt (grüne LED). Drücken Sie die Taste Learn/Set 5 s lang (bis die LED blinkt). LO HI LO HI 2 x

Drücken Sie die Taste Learn/Set so oft, bis die gewünschte LED blinkt. Bei jedem Tastendruck geht die LED eine Position zurück. Bei Unterschreiten der LED 5 beginnt der Durchlauf wieder bei LED 9. LO HI

Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die neue Einstellung und geht in den Betriebsmodus.

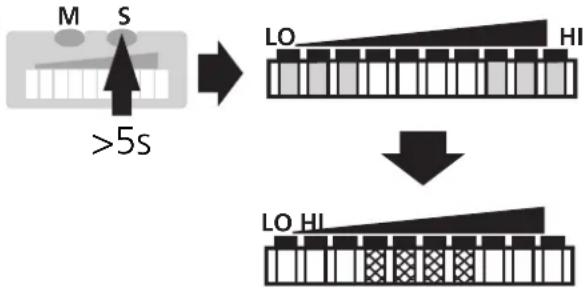

5s■■ Funktion des Ausgangsrelais umschalten Die eingestellte Funktion wird folgendermaßen angezeigt: Auslieferungszustand: Schließer.

Schließer Öffner Rechts und links leuchten je 3 LEDs grün Die 4 LEDs in der Mitte leuchten rot HILO LO HI

Drücken Sie die Taste Mode/Enter dreimal. Die aktuelle Einstellung wird angezeigt (hier: Schließer). Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt, nach 5s wird die Funktion umgeschaltet (hier: Öffner). (Mit jedem neuen Tastendruck auf Learn/Set wird die Funktion erneut umgeschaltet). HILO HILO LO HI 3 x

Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Danach geht das Gerät in den Betriebsmodus. HILO

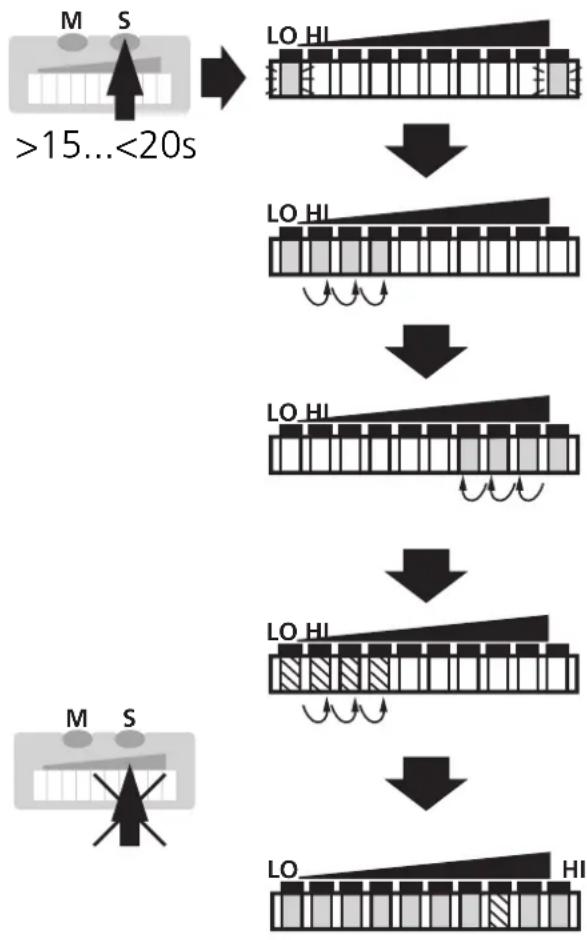

Werkseinstellung wieder herstellen (Reset) Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts, nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links, Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät geht in den Run-Modus Strömung. LO HI LO HI HILO LO HI nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs orange leuchten). LO HI >15...<20s

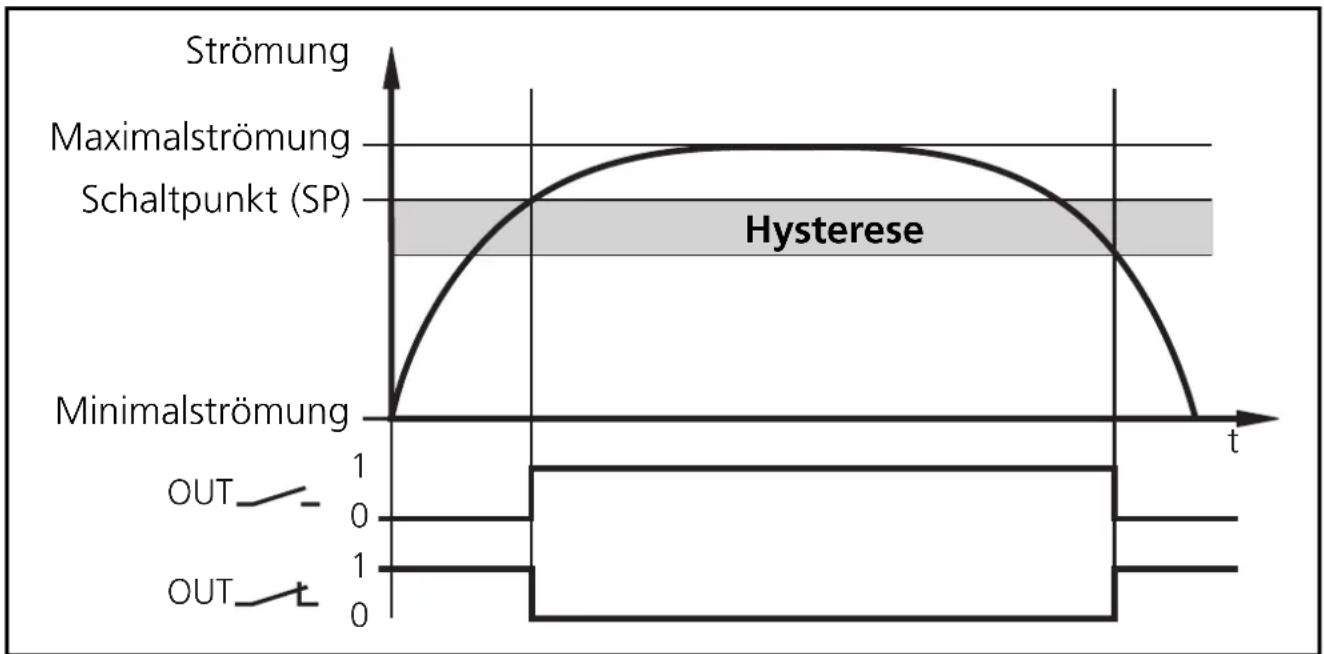

SHysteresefunktion Steigt die Strömungsgeschwindigkeit, schaltet der Ausgang bei Erreichen des Schaltpunkts (SP). Sinkt die Strömungsgeschwindigkeit wieder, schaltet der Ausgang zurück, wenn der Wert “SP minus Hysterese” erreicht ist. Die Hysterese wird wesentlich beeinflußt von der Wahl des Arbeitsbereichs auf der Empfindlichkeitskurve des Sensors:

• Bei Abgleich auf HI-Flow-Werte im Bereich 0 ... 60cm/s beträgt die Hysterese 2 - 4cm/s (Werte gelten für Wasser).

• Bei Abgleich auf HI-Flow-Werte oberhalb 100cm/s vergrößert sich die Hysterese mit steigender Strömungsgeschwindigkeit. Die typische Ansprechzeit des Geräts beträgt 3 ... 8s. Sie kann durch Einstellung des LO-Teach und des Schaltpunkts beeinflußt werden:

• Je niedriger LO-Teach oder Schaltpunkt eingestellt werden desto schneller schaltet das Gerät ein.

• Je höher LO-Teach oder Schaltpunkt eingestellt werden desto schneller schaltet das Gerät aus.
