ST0512 - Durchflussregler IFM - Kostenlose Bedienungsanleitung

Produkttyp	Durchflussregler
Marke	IFM
Modell	ST0512
Messprinzip	Thermisch
Kompatible Fluide	Flüssigkeiten
Spannungsversorgung	Bis 60 V, SELV/PELV nach EN50178
Elektrischer Anschluss	Stecker M12x1, 4-adrig (BN, WH, BU, BK)
Ausgang	Schaltsignal (Ein/Aus)
Anzeige	LED-Balken: rot (nicht eingestellt), gelb (Ausgang geschaltet), grün (eingestellt)
Einstellung	Empfindlichkeitspotentiometer
Prozessanschluss	T-Stück nach DIN 2353
Abmessungen (L x B x H)	101 x 52 x 72 mm (ca.)
Sondendurchmesser	8,2 mm
Gewinde	M12x1
Mindestabstand stromaufwärts	5 x Rohrdurchmesser
Mindestabstand stromabwärts	3 x Rohrdurchmesser
Störfestigkeit	IEC 1000-4-2/3/4/6 (Stufen gemäß Betriebsanleitung)
Sondenmaterial	Edelstahl
Wartung	Regelmäßige Reinigung des Sondenendes mit einem weichen Tuch
Sicherheit	Anschluss durch Elektrofachkraft; Einhaltung nationaler und internationaler Normen
Mitgeliefertes Zubehör	Schutzaufkleber für Potentiometer
Reparaturfähigkeit	Einfache Wartung durch den Benutzer; keine spezifischen Ersatzteile

Häufig gestellte Fragen - ST0512 IFM

Wie installiere ich den Durchflussregler ST0512?

Setzen Sie die Sonde in das T-Stück nach DIN 2353 ein und schrauben Sie die Mutter fest, wobei Sie die Ausrichtung beibehalten. Beachten Sie einen Mindestabstand von 5 Rohrdurchmessern stromaufwärts und 3 Rohrdurchmessern stromabwärts.

Wie stelle ich die Empfindlichkeit des ST0512 ein?

Schalten Sie das Gerät bei konstantem Durchfluss ein. Die gelbe LED leuchtet auf. Drehen Sie das Potentiometer, bis eine grüne LED aufleuchtet. Je weiter die grüne LED von der gelben entfernt ist, desto sicherer ist die Einstellung.

Was tun, wenn die rote LED nach der Einstellung weiterhin leuchtet?

Die rote LED zeigt an, dass das Gerät nicht eingestellt ist. Stellen Sie sicher, dass der Durchfluss konstant ist, und wiederholen Sie die Einstellung des Potentiometers, bis eine grüne LED erscheint.

Wie reinige ich die Sonde des ST0512?

Reinigen Sie das Sondenende regelmäßig mit einem weichen Tuch. Bei hartnäckigen Ablagerungen (Kalk) verwenden Sie ein handelsübliches Essigreiniger.

Welche Art von Fluid kann mit dem ST0512 überwacht werden?

Der Durchflussregler überwacht Flüssigkeiten. Er erkennt, ob ein vorgewählter Durchfluss erreicht wird oder nicht.

Wie hoch ist die Versorgungsspannung des ST0512?

Die Spannungsversorgung kann bis zu 60 V betragen, in Sicherheitskleinspannung (SELV/PELV) nach Norm EN50178.

Wie schließe ich den ST0512 elektrisch an?

Der Anschluss muss von einer Elektrofachkraft durchgeführt werden. Verwenden Sie ein Kabel mit M12x1-Stecker. Aderfarben: BN (braun): +, WH (weiß): Ausgang, BU (blau): -, BK (schwarz): Ausgang.

Welcher Mindestabstand ist um die Sonde einzuhalten?

Stromaufwärts mindestens 5 Rohrdurchmesser, stromabwärts mindestens 3 Rohrdurchmesser. Vermeiden Sie zu nahe Biegungen oder Ventile.

Was tun bei hartnäckigen Ablagerungen auf der Sonde?

Verwenden Sie ein handelsübliches Essigreiniger, um haftende Ablagerungen wie Kalk zu entfernen, und spülen Sie dann mit klarem Wasser.

Ist der ST0512 resistent gegen elektromagnetische Störungen?

Ja, er ist für moderate elektromagnetische Felder nach den Normen IEC 1000-4-2/3/4/6 ausgelegt. Vermeiden Sie leistungsstarke Funkgeräte in der Nähe.

BEDIENUNGSANLEITUNG ST0512 IFM

Bestimmungsgemäße Verwendung

Der Strömungswächter überwacht flüssige Medien. Er erfaßt, ob ein voreingestellter Strömungswert erreicht ist (= Medium strömt) oder nicht (= Medium strömt nicht) und meldet dies durch ein Schaltsignal.

- Für den Einsatz in T-Stücken nach DIN 2353.

Montage

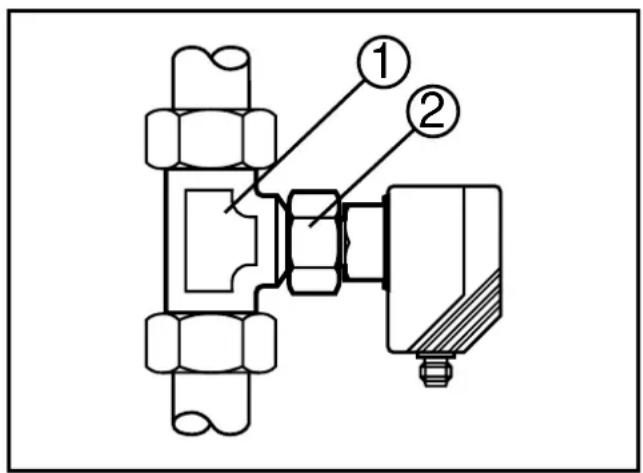

Setzen Sie das Gerät in das T-Stück (1) ein und richten Sie es aus. Ziehen Sie die Überwurf-mutter (2) an; halten Sie dabei das Gerät in seiner Ausrichtung.

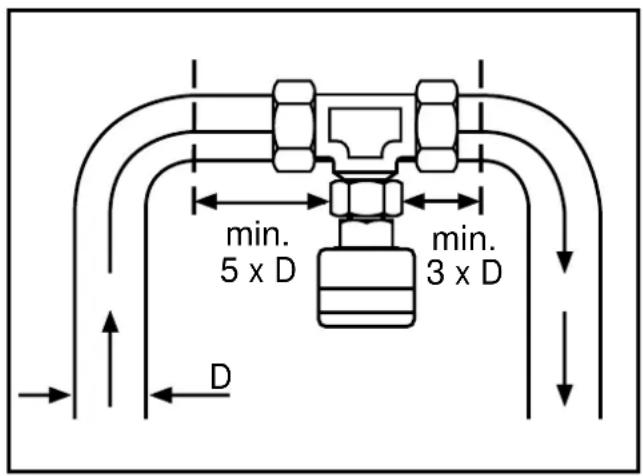

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Sensor und Krümmungen, Ventilen u. ä. eingehalten werden (Abb. 3).

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite.
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite.

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung für Geräte bis 60 V nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Steckeransicht (am Gerät)

Adernfarben bei ifm-Kabeldosen:

Einstellpotentiometer Empfindlichkeit

LED-Kette

• rote LED leuchtet: Gerät ist nicht abgeglichen
• gelbe LED leuchtet: Ausgang ist durchgeschaltet

• grüne LED leuchtet: Gerät ist abgeglichen

• Schalten Sie die Betriebsspannung ein. Schalten Sie die Strömung ein (Sollwert) und halten Sie sie konstant.
  Für ca. 20s leuchtet die gelbe LED; der Ausgang ist durchgeschaltet (Bereitschaftsverzögerungszeit).

• Drehen Sie das Potentiometer, bis eine grüne LED leuchtet. Je weiter die grün aufleuchtende LED von der gelben LED entfernt ist, desto sicherer ist der Abgleich (Betriebsreserve für Strömungs- oder Temperaturschwankungen).
• Kleben Sie nach dem Einstellen das mitgelieferte Etikett auf das Poti, um es gegen unerlaubtes Verstellen zu sichern.

Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Einstellung, ob das Gerät sicher funktioniert.

Reinigungshinweis

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

Das Gerät ist für den Einsatz unter gemäßigten elektromagnetischen Feldern geeignet (s. Tabelle).

Bei Betrieb von ISM-Geräten oder Sprechfunkgeräten größerer Leistung in der Nähe des Strömungswächters können zusätzliche Maßnahmen zur Vermeidung von Fehlfunktionen erforderlich sein.

Störfestigkeit Norm Prüfschärfegrad
ESD	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
HF gestrahlt	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
Burst	IEC 1000-4-4 / EN 61000-4-4	2 kV Koppelzange
HF leitungsgebunden	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz
