Type de produit	Contrôleur de débit
Marque	IFM
Modèle	ST0512
Principe de mesure	Thermique
Fluides compatibles	Fluides liquides
Alimentation	Jusqu'à 60 V, TBTS/TBTP selon EN50178
Raccordement électrique	Connecteur M12x1, 4 fils (BN, WH, BU, BK)
Sortie	Signal de commutation (tout-ou-rien)
Affichage	Rampe de LED : rouge (non réglé), jaune (sortie commutée), verte (réglé)
Réglage	Potentiomètre de sensibilité
Raccord process	Raccord en T selon DIN 2353
Dimensions (L x l x H)	101 x 52 x 72 mm (approximatif)
Diamètre de sonde	8,2 mm
Filetage	M12x1
Distance amont minimale	5 x diamètre de la canalisation
Distance aval minimale	3 x diamètre de la canalisation
Protection contre les parasites	IEC 1000-4-2/3/4/6 (niveaux spécifiés dans la notice)
Matériau de la sonde	Acier inoxydable
Maintenance	Nettoyage périodique de l'extrémité de la sonde avec un chiffon doux
Sécurité	Raccordement par un électricien ; respect des normes nationales et internationales
Accessoires fournis	Autocollant de protection du potentiomètre
Réparabilité	Entretien simple par l'utilisateur ; pas de pièces détachées spécifiques

FOIRE AUX QUESTIONS - ST0512 IFM

Comment installer le contrôleur de débit ST0512 ?

Insérez la sonde dans le raccord en T selon DIN 2353, puis vissez l'écrou en maintenant l'orientation. Respectez une distance minimale de 5 fois le diamètre de la canalisation en amont et 3 fois en aval.

Comment régler la sensibilité du ST0512 ?

Mettez l'appareil sous tension avec un débit constant. La LED jaune s'allume. Tournez le potentiomètre jusqu'à ce qu'une LED verte s'allume. Plus la LED verte est éloignée de la jaune, plus le réglage est sûr.

Que faire si la LED rouge reste allumée après réglage ?

La LED rouge indique que l'appareil n'est pas réglé. Vérifiez que le débit est constant et répétez le réglage du potentiomètre jusqu'à obtenir une LED verte.

Comment nettoyer la sonde du ST0512 ?

Nettoyez périodiquement l'extrémité de la sonde avec un chiffon doux. Pour les dépôts tenaces (calcaire), utilisez un produit de nettoyage acétique courant.

Quel type de fluide peut être surveillé avec le ST0512 ?

Le contrôleur de débit surveille des fluides liquides. Il détecte si un débit présélectionné est atteint ou non.

Quelle est la tension d'alimentation du ST0512 ?

L'alimentation peut aller jusqu'à 60 V, en très basse tension de sécurité (TBTS/TBTP) selon la norme EN50178.

Comment raccorder électriquement le ST0512 ?

Le raccordement doit être effectué par un électricien. Utilisez un câble avec connecteur M12x1. Couleurs des fils : BN (brun) : +, WH (blanc) : sortie, BU (bleu) : -, BK (noir) : sortie.

Quelle distance minimale respecter autour de la sonde ?

En amont, minimum 5 fois le diamètre de la canalisation. En aval, minimum 3 fois le diamètre. Évitez les coudes ou vannes trop proches.

Que faire en cas de dépôts tenaces sur la sonde ?

Utilisez un produit de nettoyage acétique usuel pour retirer les dépôts adhérents comme le calcaire, puis rincez à l'eau claire.

Le ST0512 est-il résistant aux parasites électromagnétiques ?

Oui, il est conçu pour des champs électromagnétiques modérés selon les normes IEC 1000-4-2/3/4/6. Évitez les talkie-walkies de forte puissance à proximité.

MODE D'EMPLOI ST0512 IFM

efector300®

SCE18

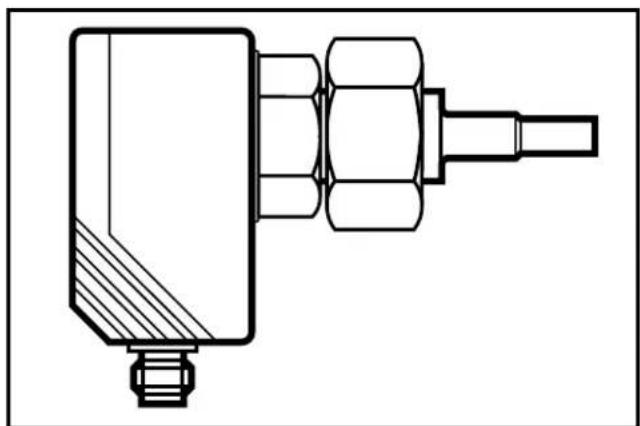

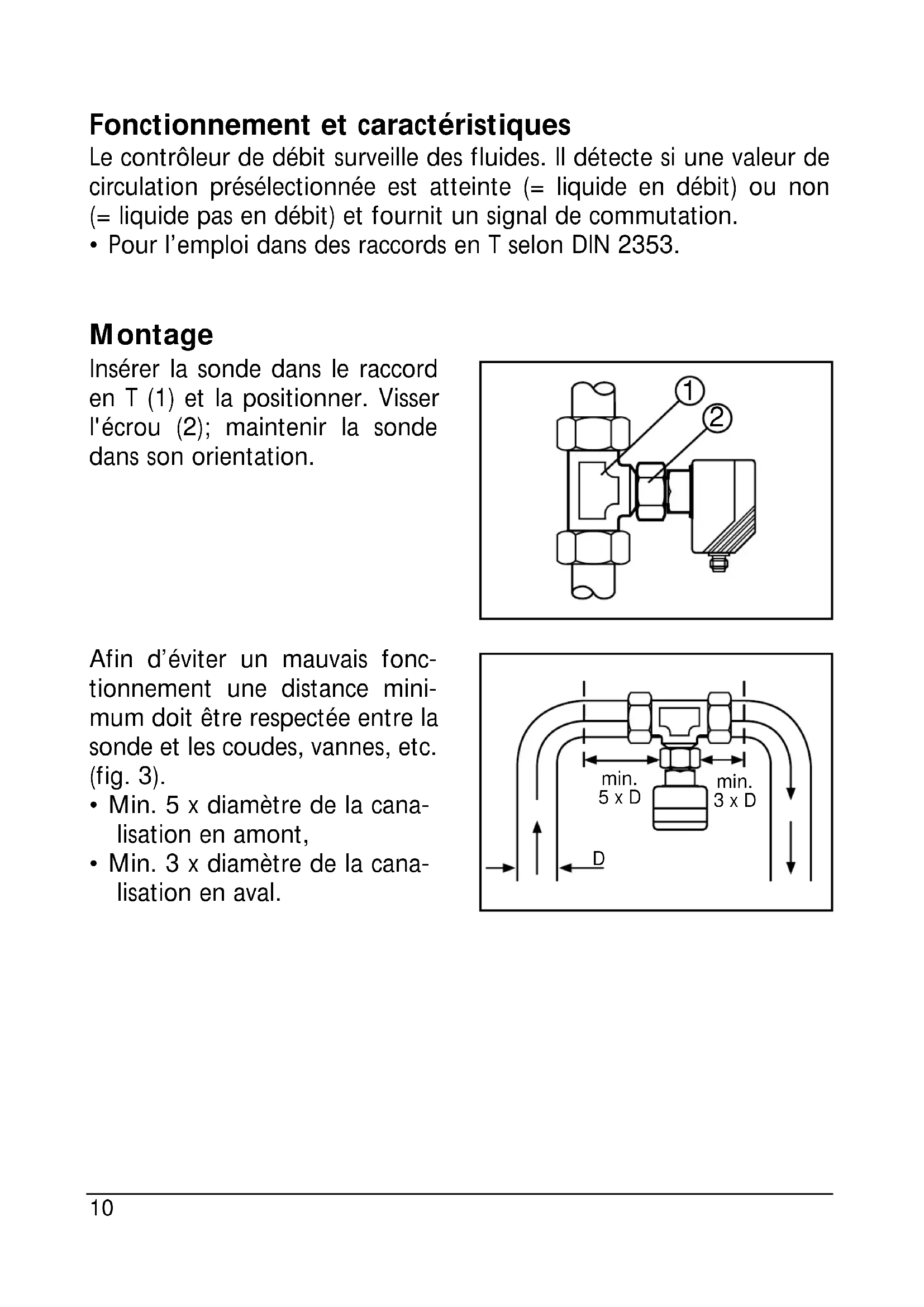

Fonctionnement et caractéristiques

Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte (= liquide en débit) ou non (= liquide pas en débit) et fournit un signal de commutation.

- Pour l'emploi dans des raccords en T selon DIN 2353.

Montage

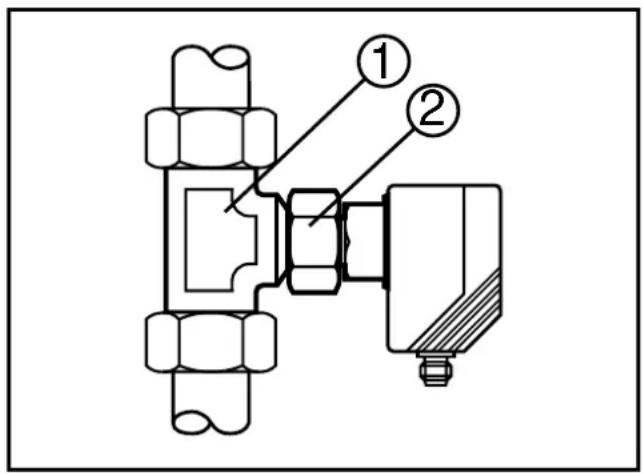

Insérer la sonde dans le raccord en T (1) et la positionner. Visser l'écrou (2) ; maintenir la sonde dans son orientation.

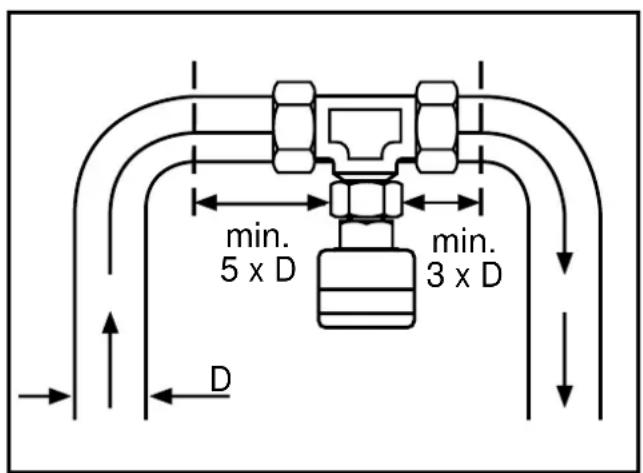

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. (fig. 3).

- Min. 5 x diamètre de la canalisation en amont,

- Min. 3 x diamètre de la canalisation en aval.

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

Schéma de branchement:

Couleurs des fils conducteurs des connecteurs femelles ifm: 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).

Réglage

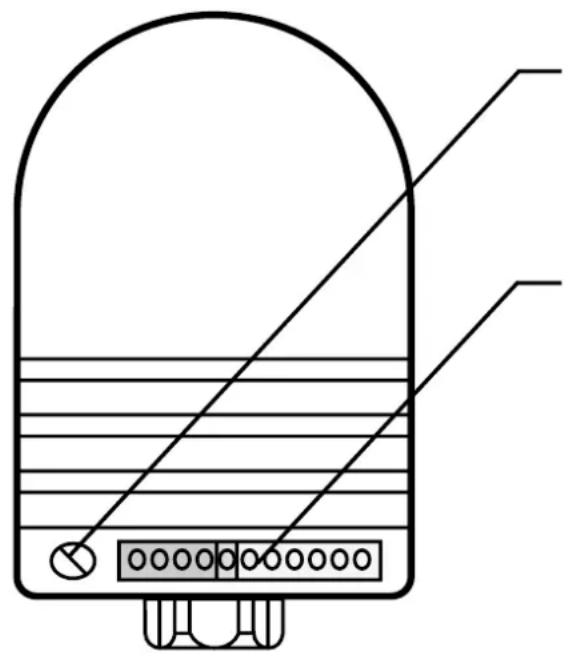

potentiomètre de réglage sensibilité

rampe de LED

• la LED rouge est allumée: l'appareil n'est pas réglé
• la LED jaune est allumée: la sortie est commutée
• la LED verte est allumée: l'appareil est réglé
• Mettre l'appareil sous tension. Mettre en débit constant (valeur présélectionnée). La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité).
• Tourner le potentiomètre jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de débit ou de température).
• Après le réglage, coller l'étiquette fournie sur le potentiomètre afin de le protéger contre un maniement inadmissible.

Fonctionnement

Après le montage, le câblage et le réglage, vérifiez le bon fonctionnement de l'appareil.

Maintenance recommandée

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table). Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximité des appareils.

Immunité aux parasites	Norme Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le câble	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz

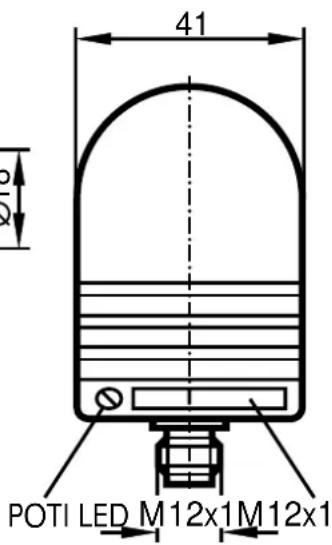

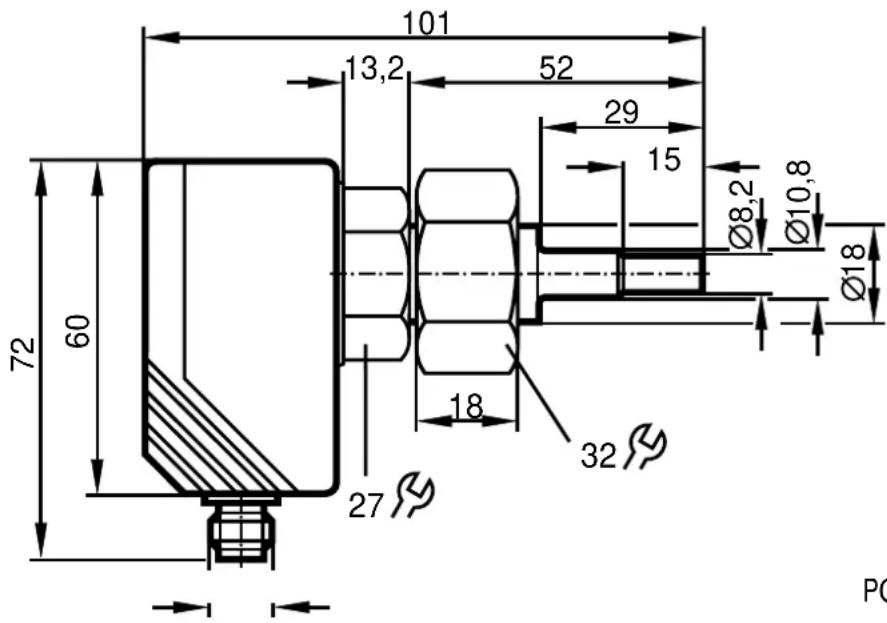

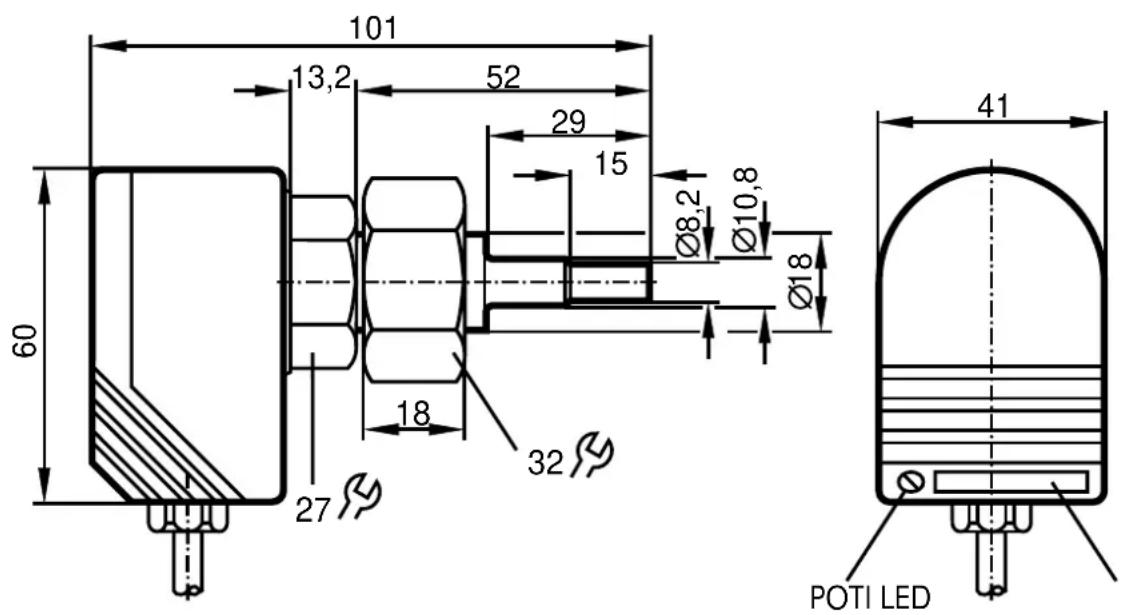

Dimensions

101 13,2 52 29 15 Ø8,2 Ø10,8 Ø18 72 60 18 32 27 PC

41 POTI LED M12x1M12x1
