Type de produit	Contrôleur de débit compact
Marque	IFM
Modèle	ST3624
Dimensions (approx.)	60 x 30 x 30 mm
Poids (approx.)	150 g
Alimentation	18-30 V DC (TBTS/TBTP selon EN50178, jusqu'à 60V)
Fonctions principales	Surveillance de débit de fluides, détection de seuil de débit, signal de commutation
Raccordement électrique	Par électricien, mise hors tension avant branchement
Réglage	Potentiomètre de sensibilité, indicateur LED (rouge/jaune/vert)
Montage	Sonde complètement immergée, distance minimale 5x diamètre en amont, 3x en aval
Maintenance	Nettoyer périodiquement le bout de sonde avec un chiffon doux, produit acétique pour dépôts tenaces
Sécurité	Installation par électricien, respect des normes électriques, mise hors tension
Pièces détachées et réparabilité	Aucune pièce détachée listée, appareil non réparable par l'utilisateur
Informations générales	Manuel 701149/06 11/1999, 6 pages, catégorie contrôleur de débit

FOIRE AUX QUESTIONS - ST3624 IFM

Comment régler le seuil de débit ?

Mettez l'appareil sous tension avec un débit constant présélectionné. Tournez le potentiomètre jusqu'à ce qu'une LED verte s'allume. Plus la LED verte est éloignée de la LED jaune, plus le réglage est sûr.

Que faire si la LED rouge reste allumée après réglage ?

Vérifiez que la sonde est complètement immergée dans le fluide et que le débit est suffisant. Assurez-vous que la distance minimale (5x diamètre en amont, 3x en aval) est respectée.

Quelle est la distance minimale à respecter entre la sonde et les obstacles ?

Au moins 5 fois le diamètre de la canalisation en amont et 3 fois en aval des coudes, vannes ou changements de section.

Comment nettoyer la sonde en cas de dépôts ?

Utilisez un chiffon doux pour enlever les dépôts. Pour les dépôts tenaces comme le calcaire, un produit acétique de nettoyage usuel peut être employé.

Peut-on monter l'appareil sur un tube horizontal par le bas ou par le haut ?

Pour les tubes horizontaux, il est recommandé de monter l'appareil latéralement. Le montage par le bas nécessite un tube exempt de dépôts ; par le haut, le tube doit être entièrement rempli du fluide.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne en très basse tension de sécurité (TBTS/TBTP) jusqu'à 60V DC selon EN50178. Une alimentation typique est de 24V DC.

Que signifie la LED jaune allumée ?

La LED jaune indique que la sortie est commutée, c'est-à-dire que le seuil de débit est atteint ou dépassé.

Comment protéger le potentiomètre après réglage ?

Collez l'étiquette fournie sur le potentiomètre pour empêcher tout maniement involontaire ou non autorisé.

L'appareil est-il adapté à la surveillance de l'eau ?

Oui, il convient pour les fluides aqueux. Toutefois, vérifiez régulièrement l'absence de dépôts calcaires sur la sonde et nettoyez si nécessaire.

Comment vérifier le bon fonctionnement après installation ?

Après montage, câblage et réglage, testez l'appareil en faisant varier le débit. La LED jaune doit s'allumer lorsque le débit atteint le seuil, et la LED verte confirme un réglage correct.

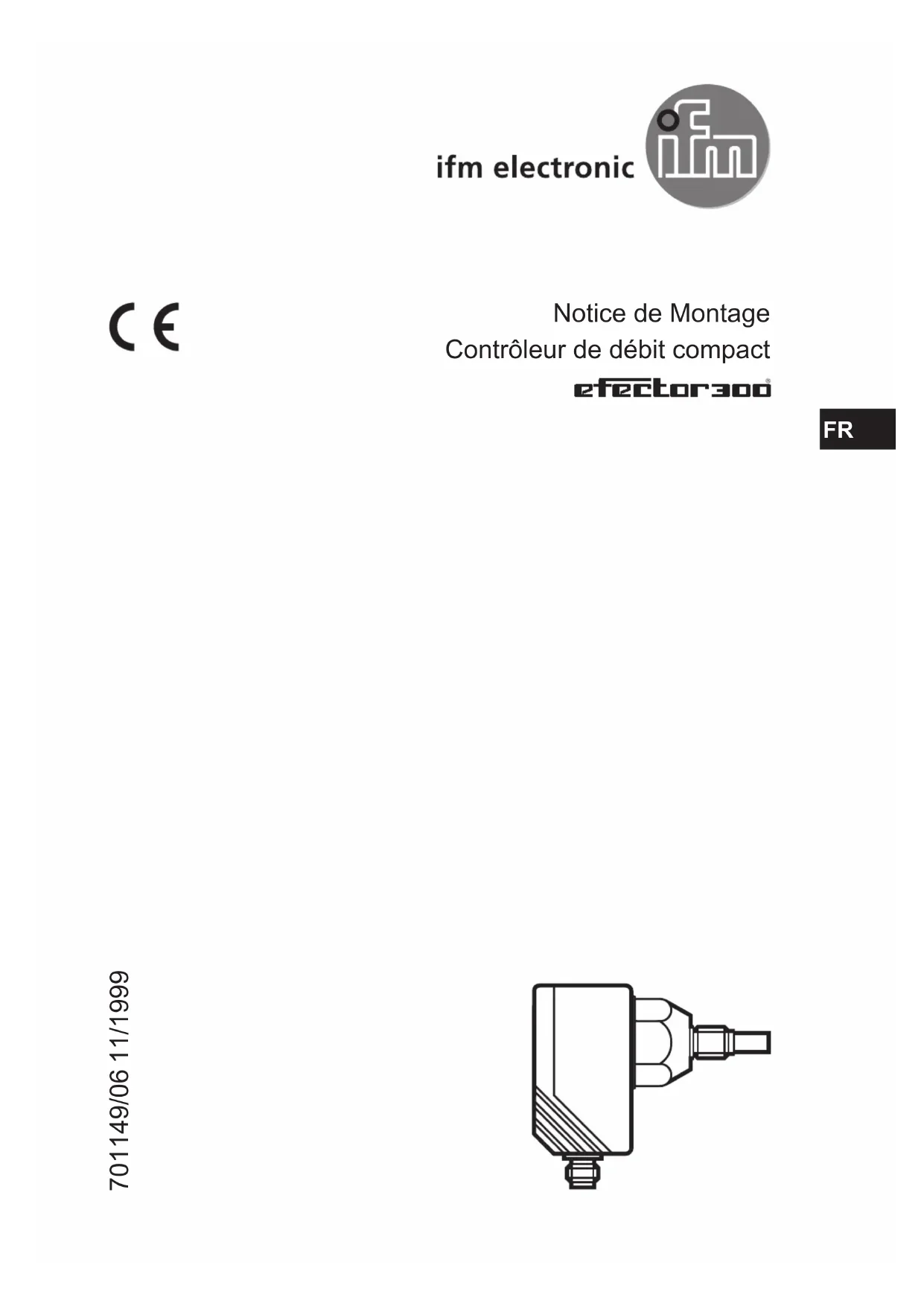

MODE D'EMPLOI ST3624 IFM

Contrôleur de débit compact

efector300®

701149/06 11/1999

1 Fonctionnement et caractéristiques

Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte (= liquide en débit) ou non (= liquide pas en débit) et fournit un signal de commutation.

2 Montage

La partie sensible de la sonde doit se trouver complètement dans le fluide.

• Dans le cas des tubes horizontaux monter l'appareil latéralement, si possible (fig. 1).
• Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts.
• Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller.
• Dans le cas des tubes verticaux nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

fig. 1 fig. 2

A = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP). A = 23 mm pour des appareils, filetage G1/2" (BSP). B = joint d'étanchéité

Afin d'éviter un mauvais fonctionnement une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc. Min. 5 x diamètre de la canalisation en amont (A), min. 3 x diamètre de la canalisation en aval (B).

fig. 3

3 Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.

▶ Raccorder l'appareil (branchement selon les indications de l'étiquette).

4 Réglage

	1	potentiomètre de réglage sensibilité- [IMAGE] +
	2	rampe de LED- la LED rouge est allumée :l’appareil n’est pas réglé- la LED jaune est allumée : la sortie est commutée- la LED verte est allumée : l’appareil est réglé

▶ Mettre l'appareil sous tension. Mettre en débit constant (valeur présélectionnée).

La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité). ▶ Tourner le potentiomètre jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de débit ou de température). - Après le réglage coller l'étiquette fournie sur le potentiomètre afin de le protéger contre un maniement inadmissible.

5 Fonctionnement

Après le montage, le câblage et le réglage vérifiez le bon fonctionnement de l'appareil.

Maintenance recommandée

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel..

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table).

Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximité des appareils.

Immunité aux parasites Norme Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le câble	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz

6 Dimensions
