ST0508 - Contrôleur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

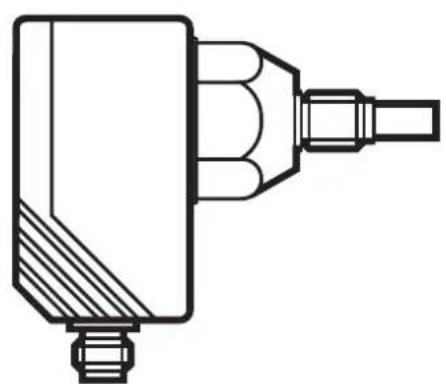

Type de produit	Contrôleur de débit compact
Marque	IFM
Modèle	ST0508
Catégorie	Contrôleur de débit
Utilisation	Surveillance de fluides : détection de circulation ou d'absence de débit
Alimentation	Jusqu'à 60 V CC selon EN50178, TBTS/TBTP
Sortie	Signal de commutation (contact sec ou transistor)
Indicateurs LED	Verte : réglé, Jaune : sortie commutée, Rouge : non réglé
Réglage	Potentiomètre de sensibilité (réglage sur débit constant)
Raccordement électrique	Par électricien, respect des normes nationales et internationales
Type de raccordement	Filetage M12x1, G1/4", G1/2" (BSP)
Montage	Horizontal latéral, vertical montant, par le bas ou par le haut
Distance minimale	5× diamètre canalisation en amont, 3× en aval
Protection électromagnétique	Immunité : ESD (4 kV CD/8 kV AD), RF (3 V/m), transitoires (2 kV), HF conduites (3 V)
Maintenance	Nettoyer les dépôts avec un chiffon doux ; utiliser un produit acétique pour le calcaire
Sécurité	Montage hors tension ; respecter les réglementations électriques
Température de fluide	Non spécifiée, mais adapté aux fluides usuels
Pression maximale	Non spécifiée, mais adapté aux applications de tuyauterie standard

FOIRE AUX QUESTIONS - ST0508 IFM

Comment installer le contrôleur de débit ST0508 ?

Le montage doit être effectué par un électricien qualifié. La partie sensible de la sonde doit être complètement immergée dans le fluide. Respectez les distances minimales : 5× le diamètre de la canalisation en amont et 3× en aval des coudes ou vannes.

Comment régler la sensibilité du ST0508 ?

Mettez l'appareil sous tension avec un débit constant (valeur de consigne). Tournez le potentiomètre jusqu'à ce que la LED verte s'allume. Plus la LED verte est éloignée de la LED jaune, plus la marge de sécurité est grande. Collez l'étiquette fournie pour protéger le réglage.

Que signifient les LED sur l'appareil ?

La LED rouge indique que l'appareil n'est pas réglé. La LED jaune signifie que la sortie est commutée (détection de débit). La LED verte confirme que le réglage est correct.

Quels types de fluides puis-je surveiller avec le ST0508 ?

L'appareil convient à la surveillance de fluides courants, y compris l'eau et les liquides non agressifs. Pour des fluides spéciaux, vérifiez la compatibilité des matériaux.

Comment nettoyer la sonde du ST0508 ?

Retirez périodiquement les dépôts avec un chiffon doux. Pour les dépôts tenaces comme le calcaire, utilisez un produit de nettoyage à base d'acide acétique. Évitez les produits abrasifs.

Quelles sont les précautions électriques pour le raccordement ?

Le raccordement doit être fait hors tension par un électricien. L'alimentation doit être TBTS/TBTP jusqu'à 60 V selon EN50178. Respectez les normes nationales et internationales en vigueur.

Dans quelle position monter le ST0508 sur un tuyau horizontal ?

Sur un tuyau horizontal, montez l'appareil latéralement (fig. 1 du manuel). Évitez le montage par le bas si des dépôts sont possibles ; par le haut, assurez-vous que le tube est toujours rempli de fluide.

Pourquoi la LED rouge reste-t-elle allumée après réglage ?

La LED rouge indique que le réglage n'est pas effectué. Vérifiez que le débit est constant et que le potentiomètre est tourné jusqu'à ce que la LED verte s'allume. Si le problème persiste, contrôlez le montage et le raccordement.

Quelle distance minimale respecter autour de la sonde ?

Maintenez une distance d'au moins 5× le diamètre de la canalisation en amont et 3× en aval par rapport aux coudes, vannes ou changements de section pour éviter les erreurs de mesure.

Le ST0508 est-il protégé contre les interférences électromagnétiques ?

Oui, il est conçu pour un environnement électromagnétique modéré. Respectez les niveaux d'immunité : ESD 4 kV/8 kV, RF 3 V/m, transitoires 2 kV, HF conduites 3 V. Éloignez les sources puissantes comme les talkies-walkies.

MODE D'EMPLOI ST0508 IFM

Notice de Montage Contrôleur de débit compact

efector300

701149/06 11/1999

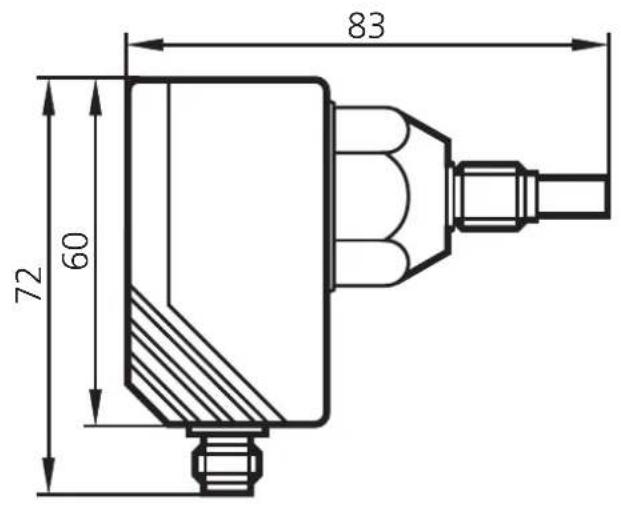

1 Fonctionnement et caractéristiques

Le contrôleur de début surveille des fluides. Il détecte si une valeur de circulation sélectionnée est atteinte (= liquide en début) ou non (= liquide pas en début) et fournit un signal de commutation.

2 Montage

La partie sensible de la sonde doit se trouver complètement dans le fluide.

• Dans le cas des tubes horizontalement monter l'appareil latéralement, si possible (fig. 1).
• Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts.
• Lorsque l'appareil est monté par le haut le tube doit être rempli entièrement du fluide à surveiller.
• Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

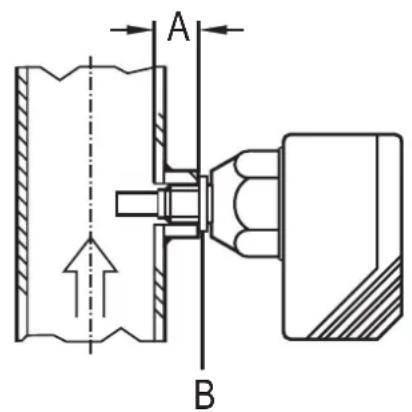

fig. 1 fig. 2

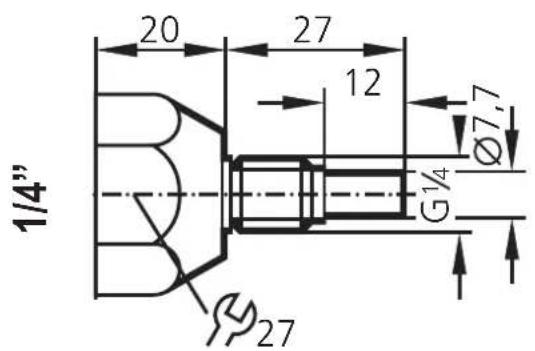

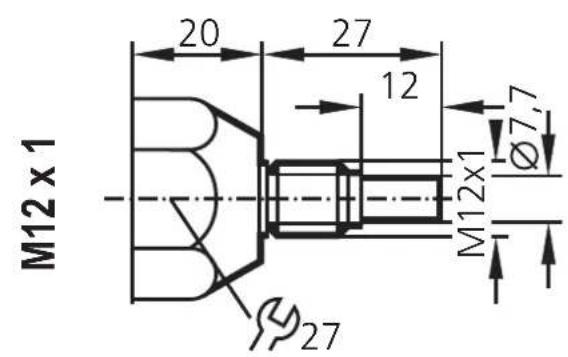

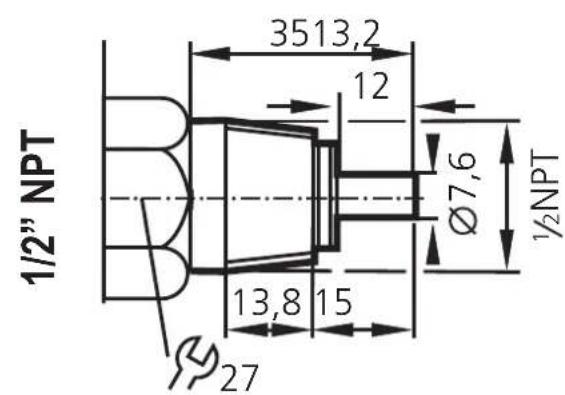

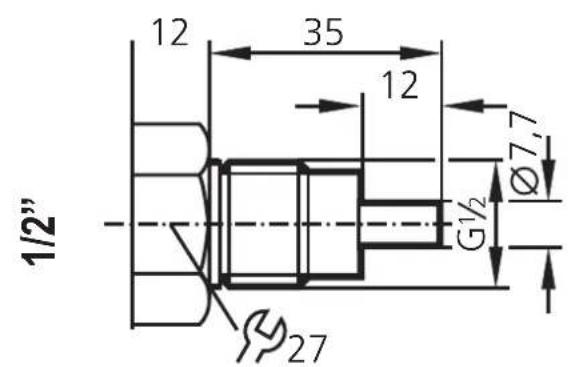

A = 15 mm pour des appareils, filetage M12x1 et G1/4" (BSP). A = 23 mm pour des appareils, filetage G1/2" (BSP). B = joint d'étanchéité

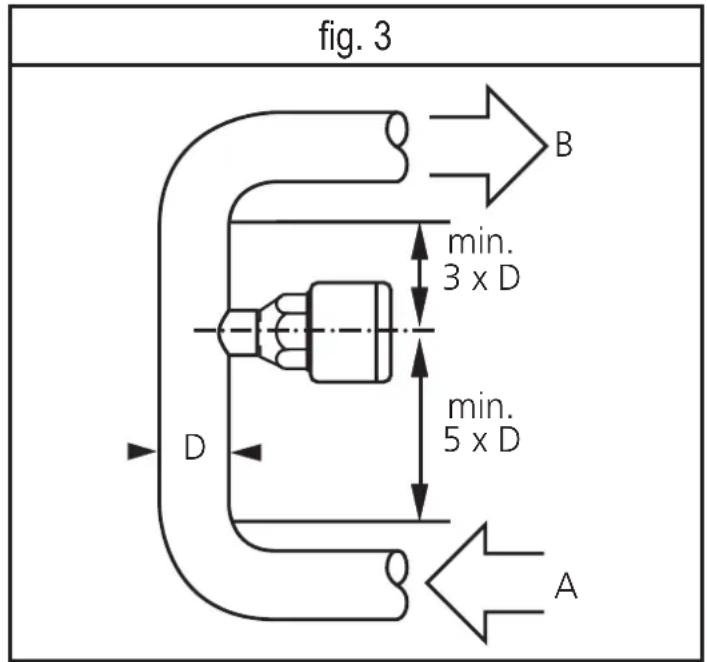

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

Min. 5× diamètre de la canalisation en amont (A),

min. 3× diamètre de la canalisation en aval (B).

3 Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des appareils jusqu'à 60V selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.

Raccorder l'appareil (branchement selon les indications de l'étiquette).

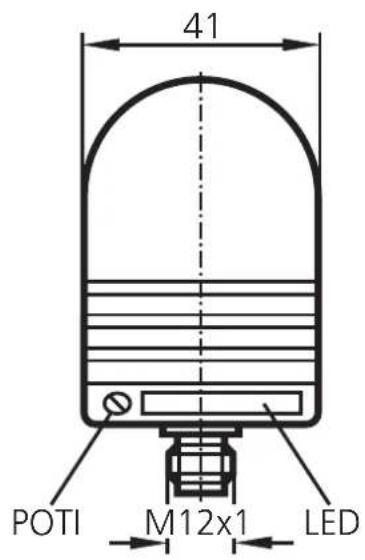

4 Réglage

1	potentiomètre de réglage sensibilité - ① +
2	rampe de LED - la LED rouge est allumée :l'appareil n'est pas réglé - la LED jaune est allumée :la sortie est commutée - la LED verte est allumée : l'appareil est réglé

• Mettre l'appareil sous tension. Mettre en début constant (valeur prise sélectionnée). omètre jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sûr est le réglage (capacité de réserve en cas de fluctuations de début ou de température). Après le réglage, coller l'étiquette fournie sur le potentiomètre afin de le protéger contre un maniement inadmissible.

5 Fonctionnement

Après le montage, le câblage et le réglage, vérifiez le bon fonctionnement de l'appareil.

Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Les appareils sont destinés à être utilisés dans des champs électromagnétiques modérés (voir la table).

Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximité des appareils.

Immunité aux parasites No.	me Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le cable	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz
