ST0526 - Durchflussregler IFM - Kostenlose Bedienungsanleitung

Produkttyp	Durchflussregler
Marke	IFM
Modell	ST0526
Abmessungen	D = 15 mm für Gewinde M12x1 und G1/4"; D = 23 mm für Gewinde G1/2"
Spannungsversorgung	Bis zu 60 V (EN50178, TBTS, TBTP)
Hauptfunktionen	Überwachung des Flüssigkeitsdurchflusses, schnelle Erkennung von Stillstand oder Strömung (> 100 cm/s), Strömungssignal nahe dem Schaltpunkt
Montage	Sonde vollständig eingetaucht; horizontale Rohre: seitliche Montage; vertikale Rohre: Montage bei aufsteigendem Durchfluss; Mindestabstand vor dem Rohr 5 x Rohrdurchmesser, nach dem Rohr 3 x Durchmesser
Elektrischer Anschluss	Durch Elektriker; spannungsfrei schalten; Anschlussplan mit Farbcodes (BN, WH, BU, BK)
Einstellung	Potentiometer; konstanten Durchfluss einstellen, nach rechts drehen bis zur 6. grünen LED, dann nach links bis zur 1./2. grünen LED; Verzögerung 20 s
Betrieb	Überprüfung nach Konfiguration; Fehler werden durch intermittierende Ausgänge und zwischen grün und rot wechselnde LED signalisiert
Wartung und Reinigung	Ablagerungen an der Sonde prüfen; mit weichem Tuch reinigen; bei Kalkablagerungen handelsübliches Essigprodukt verwenden
Sicherheit	Nationale/internationale Vorschriften beachten; Gerät für mäßige elektromagnetische Felder; zusätzliche Maßnahmen bei Nähe von ISM-Geräten oder Funkgeräten
Störfestigkeit	Elektrostatische Entladungen 4 kV CD / 8 kV AD; HF-Strahlung 3 V/m, 80-1000 MHz; Transienten 2 kV; leitungsgeführte HF 3 V, 0,15-80 MHz

Häufig gestellte Fragen - ST0526 IFM

Wie installiere ich den Durchflussregler ST0526?

Die Sonde vollständig in die Flüssigkeit eintauchen. Bei horizontalen Rohren seitliche Montage; bei vertikalen Rohren Montage bei aufsteigendem Durchfluss. Mindestabstände einhalten: 5 x Rohrdurchmesser vor, 3 x Rohrdurchmesser nach.

Welcher elektrische Anschluss ist erforderlich?

Das Gerät muss von einem Elektriker installiert werden. Spannungsfrei schalten. Farben: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz). Spannungsversorgung bis 60 V gemäß EN50178.

Wie stelle ich den Durchflussregler ein?

Konstanten Durchfluss einstellen, Potentiometer nach rechts drehen bis zur 6. grünen LED. Nach 20 s nach links drehen bis zur 1./2. grünen LED. Durchfluss stoppen: nach 1-2 s wechselt die gelbe LED. Durchfluss wiederherstellen: nach 1-2 s kehrt die gelbe LED zurück.

Was tun bei einem Fehler?

Fehler werden durch intermittierende Ausgänge und zwischen grün und rot wechselnde LED signalisiert. Ursachen: maximale Geschwindigkeit nach Aktivierung nicht erreicht, Durchfluss nach Deaktivierung nicht vollständig gestoppt, falsche Einstellung.

Wie reinige ich die Sonde?

Regelmäßig Ablagerungen prüfen. Mit weichem Tuch reinigen. Bei hartnäckigen Ablagerungen (Kalk) handelsübliches Essigprodukt verwenden.

Welche Abmessungen hat der Regler?

D = 15 mm für Gewinde M12x1 und G1/4"; D = 23 mm für Gewinde G1/2".

Welche Spannungsversorgung ist erforderlich?

Spannungsversorgung bis 60 V, gemäß EN50178, TBTS, TBTP.

Kann er mit allen Flüssigkeiten verwendet werden?

Der Regler überwacht Flüssigkeiten. Die Sonde muss vollständig in der Flüssigkeit sein. Um Fehlfunktionen zu vermeiden, die Mindestabstände zu Bögen und Ventilen einhalten.

Wie überprüfe ich die ordnungsgemäße Funktion?

Nach Montage, Verkabelung und Einstellung durch Aktivieren/Deaktivieren des Durchflusses prüfen. Das Signal sollte innerhalb von 1-2 s schalten.

Was tun bei elektromagnetischen Störungen?

Das Gerät ist für mäßige Felder ausgelegt. Wenn leistungsstarke ISM-Geräte oder Funkgeräte in der Nähe sind, können zusätzliche Maßnahmen erforderlich sein.

BEDIENUNGSANLEITUNG ST0526 IFM

Strömungswächter ST (schnelle Ansprechzeit)

Bestimmungsgemäße Verwendung

Der Strömungswächter überwacht flüssige Medien. Er ermöglicht eine schnelle Stillstands- bzw. Strömungserkennung bei hohen Strömungsgeschwindigkeiten (> 100 cm/s).

Das Signal für Strömung befindet sich immer nahe am Schaltpunkt (2. rote bis 2. grüne LED). Daher ist es nicht möglich, das Gerät so abzugleichen, daß eine erhöhte Toleranz für Strömungs- oder Temperaturschwankungen besteht.

Der Ein- / Ausschaltvorgang der Strömung sollte möglichst kurz sein; d. h. beim Einschalten sollte das Strömungsmaximum, beim Ausschalten der Strömungsstillstand möglichst schnell erreicht sein.

Montage

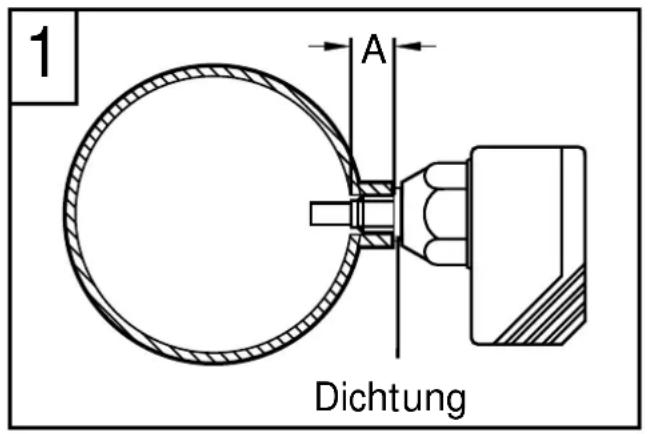

Die Sensorspitze sollte vollständig ins Medium hineinragen. Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1). Nicht direkt von oben oder unten.

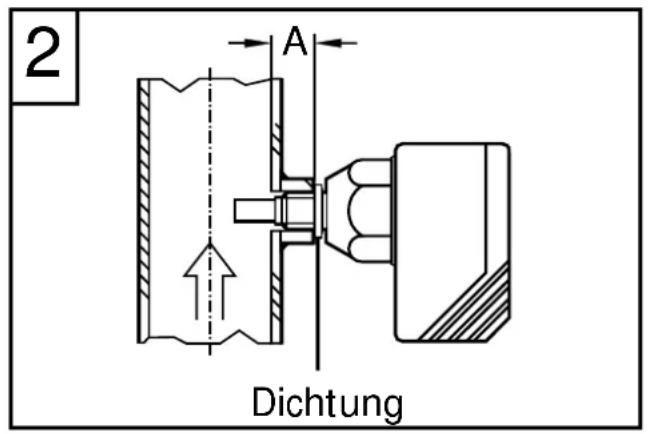

Montieren Sie das Gerät bei senkrechten Rohren in der Steigleitung (Medium strömt aufwärts, Abb. 2).

A = 15mm für Geräte mit Anschluß M12 x 1 und G 1/4,

A = 23mm für Geräte mit Anschluß G 1/2.

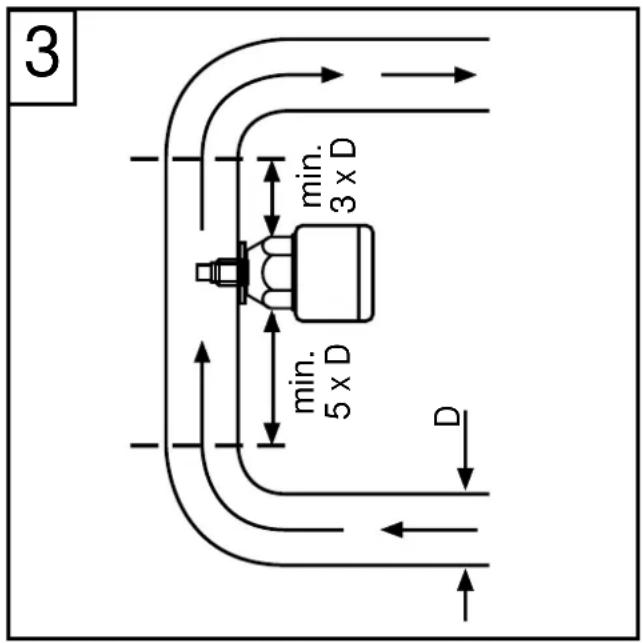

Um Fehlfunktionen zu vermeiden, müssen Mindestabstände zwischen Sensor und Krümmungen, Ventilen u. ä. eingehalten werden (Abb. 3).

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite.
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite.

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung für Geräte bis 60 V nach EN50178, SELV, PELV.

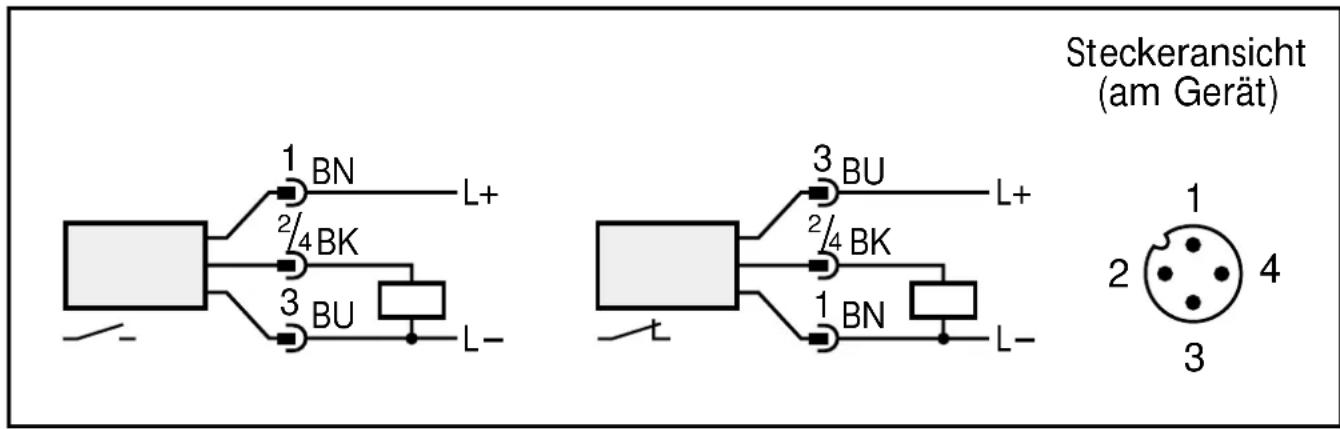

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz).

Einstellen

1. Setzen Sie das Gerät in den Strömungskanal ein und schalten Sie die Spannungsversorgung ein.
2. Stellen Sie die gewünschte Strömung ein (Ventil "AUF") und halten Sie sie konstant.
3. Drehen Sie das Poti des Geräts nach rechts, bis die 6. grüne LED leuchtet.

1. Drehen Sie nach Ablauf der Bereitschaftsverzögerungszeit (ca. 20s) das Poti wieder nach links, bis die 1. oder 2. grüne LED aufleuchtet.

1. Schalten Sie die Strömungs aus (Ventil "ZU"). Nach ca. 1 - 2s schaltet das Gerät und zeigt Strömungsstillstand: Die gelbe LED verlischt (wenn das Gerät als Schließer betrieben wird) bzw. leuchtet auf (wenn das Gerät als Öffner betrieben wird).

2. Schalten Sie die Strömung wieder ein. Das Gerät meldet nach 1 - 2s Strömung (die gelbe LED leuchtet wieder auf bzw. verlischt). Der Strömungswächter ist nun einsatzbereit.

Betrieb

Prüfen Sie nach Montage, elektrischem Anschluß und Einstellung, ob das Gerät sicher funktioniert.

Das Gerät zeigt fehlerhafte Systemzustände durch 2 Signale an: a) permanentes Ein- und wieder Ausschalten des Ausgangs und b) die Leuchtanzeige in der LED-Kette läuft zwischen rotem und grünem Bereich hin und her.

Folgende Fehlerzustände werden so angezeigt:

Nach Einschalten der Strömung wird das Strömungsmaximum nicht erreicht.

• Nach Ausschalten der Strömung wird Strömungsstillstand nicht erreicht (es fließt noch eine Restmenge).
  • Falsche Justierung des Geräts.

Reinigungshinweis

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

Das Gerät ist für den Einsatz unter gemäßigten elektromagnetischen Feldern geeignet (s. Tabelle).

Bei Betrieb von ISM-Geräten oder Sprechfunkgeräten größerer Leistung in der Nähe des Strömungswächters können zusätzliche Maßnahmen zur Vermeidung von Fehlfunktionen erforderlich sein.

Störfestigkeit	Norm	Prüfschärfegrad
ESD	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
HF gestrahlt	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
Burst	IEC 1000-4-4 / EN 61000-4-4	2 kV Koppelzange
HF leitungsgebunden	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz
