SI0504 - Durchflussregler IFM - Kostenlose Bedienungsanleitung

Produkttyp	Durchflussregler
Marke	IFM
Modell	SI0504
Spannungsversorgung	20...36 V DC
Stromaufnahme	<80 mA
Ausgangsstrom	400 mA, kurzschluss- und überlastgeschützt
Messbereich (Flüssigkeiten)	3...300 cm/s
Messbereich (Gase)	200...3000 cm/s
Fluidtemperatur	-25...+80 °C
Umgebungstemperatur	-25...+80 °C
Maximaler Druck	300 bar
Schutzart	IP67 (IEC 60529)
Gehäusematerial	PBT-GF20
Sondenmaterial	Edelstahl 316L (SI10xx) oder Titan (SI11xx)
Prozessanschluss	Adapter M12, G1/4, G1/2 (Zubehör)
Anzeige	10-fach LED-Balken (grün, orange, rot)
Hauptfunktionen	Durchflusserkennung, Ausgangsschaltung, HI/LO-Teach, einstellbarer Schaltpunkt, Überwachung von Überschreitungen, Fernbedienung
Wartung	Sonde mit weichem Tuch reinigen; Kalkablagerungen mit Essigreiniger
Tastensperre	10s beide Tasten drücken zum Verriegeln/Entriegeln
Werkseinstellungen	Zurücksetzen durch Drücken von Learn/Set 15...20 s
Ansprechzeit	1...10 s (abhängig von Einstellungen)

Häufig gestellte Fragen - SI0504 IFM

Wie stelle ich den maximalen Durchfluss (HI-Teach) am SI0504 ein?

Stellen Sie die Flüssigkeit auf den gewünschten maximalen Durchfluss ein. Drücken und halten Sie die Taste Learn/Set für 5 bis 10 Sekunden. Die LEDs blinken, dann leuchtet der Balken auf; lassen Sie los, sobald die ersten LEDs leuchten. Das Gerät speichert diesen Durchfluss als Maximum (HI).

Wie stelle ich den minimalen Durchfluss (LO-Teach) ein?

Nach dem HI-Teach stellen Sie die Flüssigkeit auf den minimalen Durchfluss (oder Null) ein. Drücken Sie Learn/Set für mehr als 10 und weniger als 15 Sekunden. Der Balken leuchtet von rechts nach links auf; lassen Sie los. Der minimale Durchfluss wird gespeichert (LO).

Was tun, wenn während der Einstellung die roten LEDs blinken?

Dies zeigt an, dass die Einstellung nicht möglich ist (z.B. instabiler Durchfluss). Das Gerät setzt den Betrieb ohne Änderung fort. Stellen Sie sicher, dass der Durchfluss konstant und im Erfassungsbereich liegt.

Wie setze ich die Werkseinstellungen zurück?

Drücken Sie im RUN-Modus Learn/Set für 15 bis 20 Sekunden. Der Balken leuchtet von links nach rechts orange auf; lassen Sie los, sobald die orangen LEDs leuchten. Alle Werkseinstellungen werden wiederhergestellt.

Der angezeigte Durchfluss ist Null, obwohl die Flüssigkeit fließt, warum?

Überprüfen Sie, ob die Sonde ausreichend eingetaucht ist (mind. 12 mm Tiefe). Stellen Sie sicher, dass keine Ablagerungen auf der Sonde sind. Wenn das Problem bestehen bleibt, führen Sie einen passenden HI-Teach oder LO-Teach durch.

Wie sperre ich die Tastatur, um versehentliche Änderungen zu vermeiden?

Drücken Sie im RUN-Modus gleichzeitig beide Tasten (Mode/Enter und Learn/Set) für 10 Sekunden. Das Display erlischt kurz zur Bestätigung. Wiederholen Sie den Vorgang zum Entsperren.

Wie hoch ist die Ansprechzeit des Geräts?

Die Ansprechzeit beträgt typischerweise 1 bis 10 Sekunden. Sie hängt von der Einstellung des Schaltpunktes und des LO-Teach ab. Ein niedriger Schwellwert reagiert schneller bei Durchflussanstieg.

Kann ich den SI0504 mit Gasen verwenden?

Ja, der Messbereich für Gase beträgt 200 bis 3000 cm/s. Die Fluidtemperatur muss zwischen -25 und +80 °C liegen. Die HI/LO-Einstellungen erfolgen auf die gleiche Weise.

Wie reinige ich die Sonde?

Verwenden Sie ein weiches Tuch, um Ablagerungen zu entfernen. Bei Kalkablagerungen verwenden Sie ein handelsübliches Essigreinigungsmittel. Fetten Sie niemals die Sondenspitze.

Was ist der maximal zulässige Druck?

Der Druckwiderstand beträgt 300 bar. Stellen Sie sicher, dass der Anschluss geeignet ist und das Anzugsdrehmoment 50 Nm nicht überschreitet.

BEDIENUNGSANLEITUNG SI0504 IFM

Strömungswächter Flow monitor

Contrôleur de débit

SID

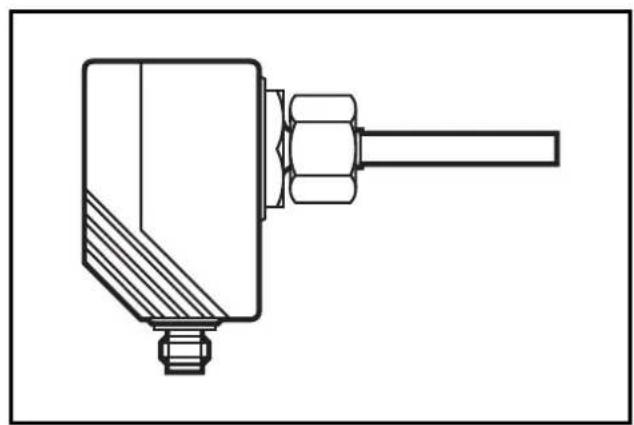

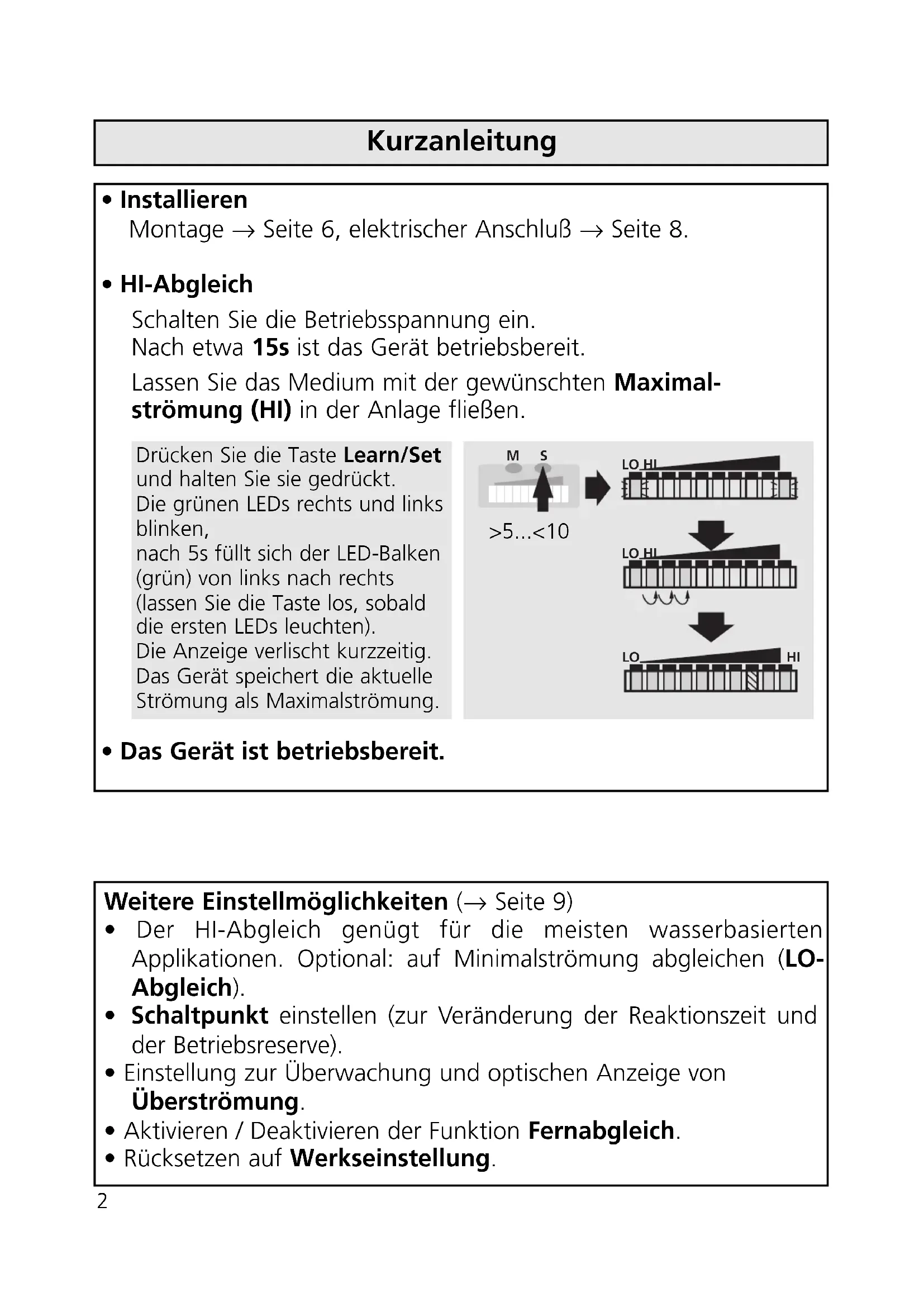

Kurzanleitung

Installieren

Montage Site 6, elektrischer Anschluß Site 8.

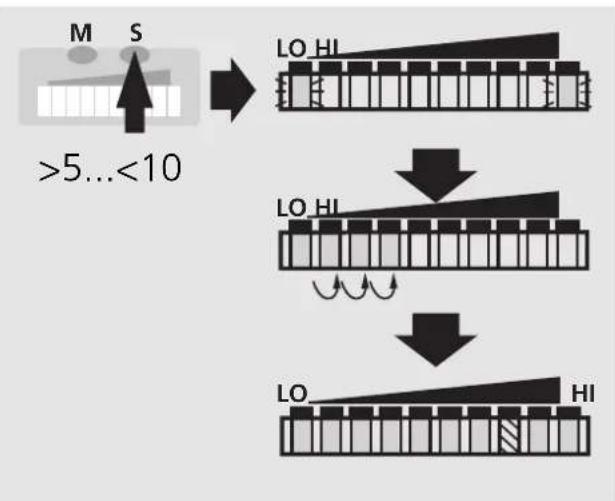

HI-Abgleich

Schalten Sie die Betriebsspannung ein.

Nach etwas 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximalströmung (HI) in der Anlage fließen.

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten).

Die Anzeige verlischt kurzzeitig.

Das Gerät speichert die aktuelle Strömung als Maximalströmung.

Das Gerät ist betriebsbereit.

Weitere Einstellmöglichkeiten ( Seite 9)

• Der HI-Abgleich genugt für die meisten Wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LOAbgleich).
• Schaltpunkt einstellen (zur Veränderung der Reaktionszeit und der Betriebsreserve).
• Einstellung zur Überwachung und optischen Anzeige von Überströmung.
• Aktivieren / Deaktivieren der Funktion Fernabgleich.
• Rücksetzen auf Werkseinstellung.

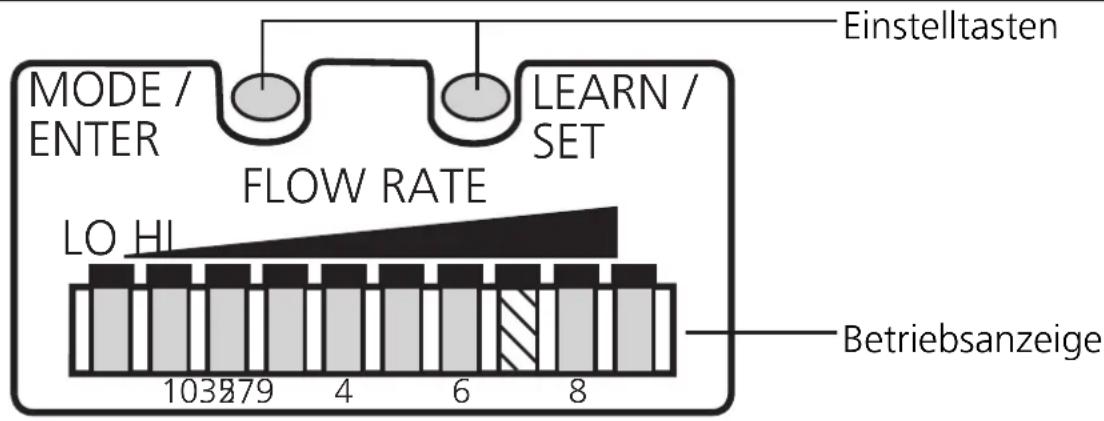

Bedien- und Anzeigeelemente

Betriebsanzeige (Run-Modus)

Aktuelle Strömung im Anzeigebereich (grüner LED-Balken)

Überströmung (LED 9 blinkt)

Unterströmung (LED 0 blinkt)

Anzeige des Schaltpunkts (SP):

LED orange: Strömung ≥ SP; LED rot: Strömung < SP

Einstelltasten

Mode / Enter:

• Anwahl der Menüpunkte und Bestätigung

Learn/Set:

• Abgleich auf Maximal-/ Minimalströmung;
• Reset (Werkseinstellung wieder herstellen);
• Einstellen von Werten (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

Menüstruktur

Bestimmungsgemäß Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montage . 6
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Programmieren . 9
Inbetriebnahme / Betrieb / Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische Daten . 11
Einstelldiagramme / Technik-Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bestimmungsgemäß Verwendung

Der Strömungswächter

• erfaßt die Strömungsgeschwindigkeit in flüssigen und gasförmigen Medien,
• schaltet den Ausgang entsprechend der Programmierung (Schließer oder Offner, programmierbar durch Anschlußbelegung; → Seite 8),

• zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an

• LED 0 = unteres Ende des Fensters (Minimalwert / LO)

• LED 9 = oberes Ende des Fensters (Maximalwert / HI).

• Zusätzlich können angezeigt werden:

• Schaltzustand (LED rot: Strömung unterhalb des Schaltpunkts; LED orange: Strömung hat Schaltpunkt erreicht).

• Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über der Maximalströmung liegt.
• Unterströmung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unter der Minimalströmung liegt.

Montage

Das Gerät ist adaptierbar an entsprechliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

• Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1).
  Bei Montage von unter solte die Rohrleitung frei von Ablagerungen sein.
  Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.

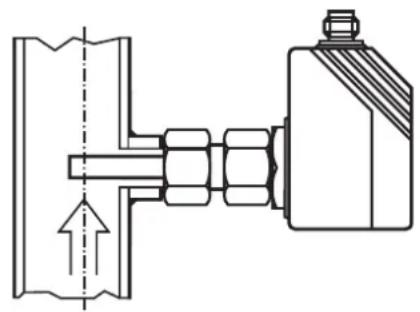

• Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömmt aufwärts, Abb. 2).

1

2

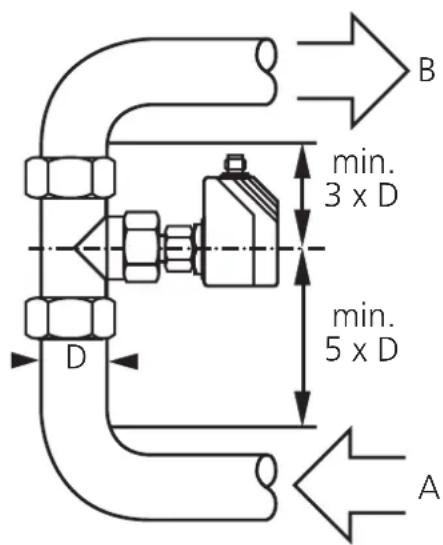

Um Fehlfunktionen zu vermeiden, müssen Mindestabstandezwischen Sensor und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden.

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite (B).

3

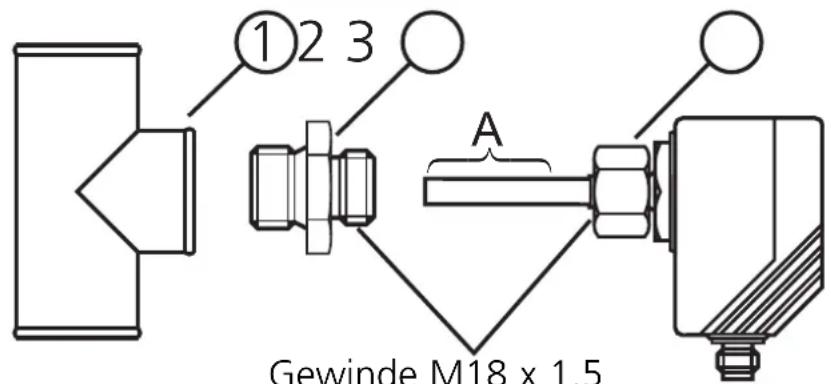

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-paste ein, um mehrmaliges Losen und Festziehen zu gewährleisten. Achtung: Esarfkein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).
3. Setzen Sie den Strömungswächter auf den Adapter undziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie darauf das Gerät in seiner Ausrichtung.

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze damit die Rohrwand nicht berühren.

Montagemaβ mit M12-Adapter	Montagemaβ mit G1⁄4-Adapter	Montagemaβ mit G1⁄2-Adapter
135 27	135 27	21 35

Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

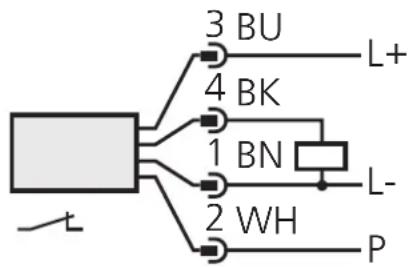

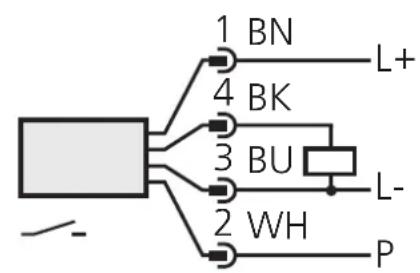

Schalten Sie die Anlage spannungsfrei und schlieBen Sie das Gerät folgendermaBen an (= SchlieBer / = Öffnier):

Steckeransicht (am Gerät)

P = Programmierleitung (für Fernabgleich)

Adernfarben bei ifm-Kabeldosen:

1 = BN(braun) , 2 = WH(weiβ) , 3 = BU(blau) , 4 = BK(schwarz)

Wenn die Funktion Fernabgleich aktiv ist:

Verwenden Sie 4-Draht-Kabeldosen ohne Brücke zwischen Pins 2 und 4. Bei 3-Draht-Kabeldosen mit Brücke zwischen Pin 2 und Pin 4 lost das Einsatz der Endstufe den Fernabgleich aus!

Störanjeige: Bei Kurzschluß leuchten Betriebsanjeige und rote LED-Kette im Wechsel.

Programmieren

■ Überwachungsbereich Strömung einstellen HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließen halten.
• >5 < 10s lang Taste Learn/Set drucken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genugt für die meisten Wasserbasierten Applikationen. Zusätzlich konnen Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen lessen bzw. Strömung anhalten.
• >10 < 15s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand / unteres Ende des Über-wachungsbereichs).

■Fernabgleich über Programmierleitung

Für die jeweilige Zeit Betriebsspannung (+U_B) an Pin 2 (P) anlagen.

Schaltpunkt einstellen

• 1 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken.
• Taste Learn/Set festhalten oder mehrmals drücken, bis gewünschter Schaltpunkt eingestellt ist.
• 1 x kurz Taste Mode/Enter drucken.

■ Überwachung auf Überströmung

• 2 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken, loslassen, wenn LED blinkt.
• Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.
• 1 x kurz Taste Mode/Enter drucken.

Aktivieren / Deaktivieren der Funktion Fernabgleich

• 3 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken.
• Taste Learn/Set festhalten oder mehrmals drucken, bis gewünschte Funktion eingestellt ist (Funktion aktiv, wenn rechts und links je 3 LEDs grün leuchten; Funktion nicht aktiv, wenn 4 LEDs in der Mitte der Anzeige rot leuchten).
• 1 x kurz Taste Mode/Enter drucken.

■ Werkseinstellung wieder herstellen

• 15...<20s lang Taste Learn/Set drucken.

■Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, Goes das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach gehen das Gerät mit unveränderten Werten in den Betriebsmodus darüber.

■Verriegeln / Entriegeln

Das Gerät lätt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Ist das Gerät verriegelt, kann angezeigt werden:

• Der aktuelle Schaltpunkt (Taste Mode/Enter 1 x drücken).
• Aktuelle Einstellung für Überwachung auf Überströmung (Taste Mode/Enter 2 x drücken).
• Die Einstellung der Funktion Fernabgleich (Taste Mode/Enter 3 x drücken).

Inbetriebnahme / Betrieb / Wartung

Prufen Sie nach Montage, elektrischem Anschluß und Programmierung, ob das Gerät safer Funktioniert. Nach dem Einsatz der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise. Danach ist das Gerät betriebsbereit. Während dieser Zeit ist der Ausgang entsprechend der Programmierung geschaltet: EIN bei Schließerfungtion und AUS bei Offnerfungtion.

Störanjeige: Bei Kurzschluß leuchten Betriebsanjeige und roter LED-Balken im Wechsel.

Wartungsempfehlung: Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaftende Ablagerungen (z. B. Kalk) halten sich mit handelsüblichem Essigreiniger entfern.

Technische Daten

Betriebsspannung [V]	20 ... 36 DC1
Strombelastbarkeit [mA]	400; Kurzschlußschutz, getaktet; verpolungssicher / überlastfest
Spannungsabfall [V]	< 2,5
Stromaufnahme [mA]	< 80
Flüssige Medien
Mediumtemperatur [°C]	-25 ... +80
Einstellbereich [cm/s]	3 ... 300
Größe Empfindlichkeit [cm/s]	3 ... 60
Temperaturgradient [K/min]	300
Gasförmige Medien
Mediumtemperatur [°C]	-25 ... +80
Einstellbereich [cm/s]	200 ... 3000
Größe Empfindlichkeit [cm/s]	200 ... 800
Anspruchzeit [s]	1 ... 10
Bereitschaftsverzögerungszeit [s]	15, optisch signalisiert
Druckfestigkeit [bar]	300
Umgebungstemperatur [°C]	-25 ... +80
Schutzart	IP 67 (IEC 60529) / (UL50)
Schockfestigkeit [g]	50 (DIN / IEC 68-2-27, 11 ms)
Vibrationsfestigkeit [g]	20 (DIN / IEC 68-2-6, 55-2000 Hz)
Gehäusewerkstoffe	PBT-GF 20
Sensorwerkstoffe (SI10xx) .. V4A (1.4404); O-Ring: FPM 8x1,5 gr 80° Shore A Sensorwerkstoffe (SI11xx) .. Titan (3.7035); O-Ring: FPM 8x1,5 gr 80° Shore A

1) nach EN50178, SELV, PELV

Einstelldiagramme / Technik-Information

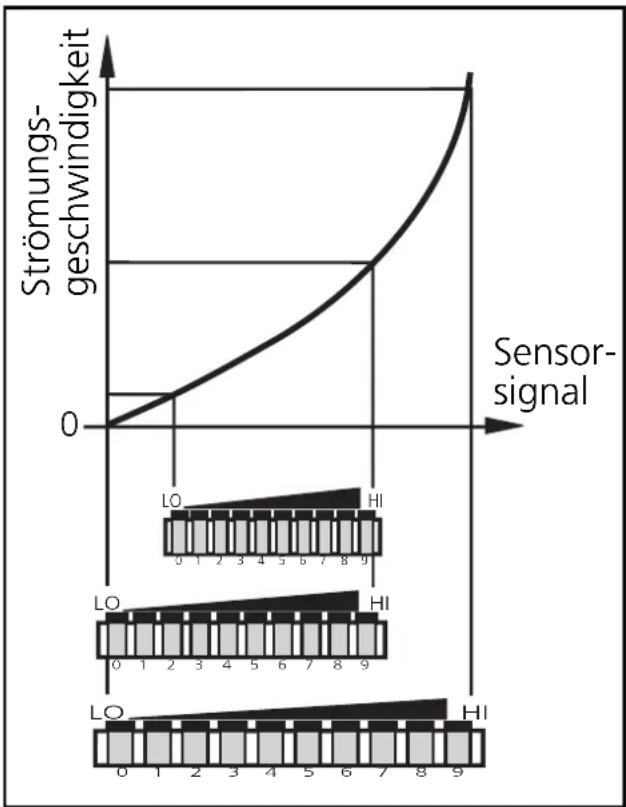

■ Überwachungsbereich Strömung einstellen

Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genugt für die meisten Wasserbasierten Applikationen.
• Zusätzlich Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters (optional).

Abgleich auf Maximalströmung (HI-Teach)

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

1	Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschten Maximalströmung in der Anlage fließen.
2	M S >5...<10s	LO HI DRUCKEN Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung und Goes in den Betriebsmodus.

- Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die ersten grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt).

ACHTUNG: LO-Teacharf nur nach HI-Teach durchgefuhrt werden.

1	Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.
2	M S >10...<15s	LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓	Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts, nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links (lassen Sie die Taste los, sobald die ersten LEDs rechts leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Minimalströmung und Goes in den Betriebsmodus.

Fernabgleich

Sie können das Gerät auch über die Programmierleitung abgleichen, wenn die Funktion Fernabgleich aktiv ist. Legen Sie für die jeweilige Zeit Betriebsspannung (+U_B) an Pin 2 (P): >5...<10s für HI-Teach, >10...<15s für LO-Teach.

Wenn die Betriebsspannung länger als 15s Pin 2 anliegt,

• werden alle Einstellungen auf Werkseinstellung zurückgesetzt.
  Wenn die Betriebsspannung länger als 20s an Pin 2 anliegt,
• bleibt der Abgleich unwirksam; das Gerät Goes mit unveränderten Werten in den Betriebsmodus;
• wird das Gerät verriegelt (die Tastenfunktionen sind so lange gespeppt, wie die Betriebsspannung an Pin 2 anliegt).

Schaltpunkt einstellen

Der Schaltpunkt ist werssseitig voreingestellt (LED 7). Die Einstellung beeinfluft die Reaktionszeit des Geräts:

• Hoher Schaltpunkt = schelle Reaktion bei Strömungsabfall,
• niedriger Schaltpunkt = schelle Reaktion bei Strömungsanstieg.

1	1 x	LO HI →	Drücken Sie die Taste Mode/Enter einmal. Der aktuelle Schaltpunkt wird angezeigt: Leuchtende LED: Grobeinstellung, blinkende LED: Feineinstellung.
2	>5s	LO HI →	Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Nach 5s wird der Schaltpunkt erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste). Anzeige: Die blinkende LED lauft von links nach rechts. Nach Erreichen der LED 9 beginnnt der Durchlauf wieder bei LED 0. Die stetig leuchtende LED wandert eine Position weiter.**
3	M S →	LO HI →	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Der eingestellte Schaltpunkt wird wirksam; das Gerät Goes in den Betriebsmodus.

Schaltpunkt verringn: Lassen Sie blinkende und leuchtende LED bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder bei dem minimalen Einstellwert.
*Überlauf: Überschreiben blinkingende und leuchtende LEDs den maximalen Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.

■ Überwachung auf Überströmung

Mit dieser Funktion konnen Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den oberen Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb these Bereichs signalisieren Überströmung.

Liegt der Schaltpunkt oberhalb des Bereichs, schaltet das Gerät bei Überströmung.

1	2 x	LO HI 2 x	Drücken Sie die Taste Mode/Enter zweimal. Die aktuelle Einstellung wird angezeigt (grüne LED).
2	5 s	LO HI 5 s	Drücken Sie die Taste Learn/Set 5 s lang (bis die LED blinkt).
3	M S	LO HI M S	Drücken Sie die Taste Learn/Set so oft, bis die gewünschte LED blinkt. Bei jedem Tastendruck Goes the LED eine Position zurück. Bei Unterschieden der LED 5 beginnnt der Durchlauf wieder bei LED 9.
4	M S	LO HI M S	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die neue Einstellung und Goes in den Betriebsmodus.

Hinweis:
Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9).

Aktivieren / Deaktivieren der Funktion Fernabgleich

Ist die Funktion aktiv, kann das Gerät durch Spannung auf Pin 2 abgeglichen werden.

Auslieferungszustand: Funktion aktiv.

Funktion aktiv	LO HI	Rechts und links leuchten je 3 LEDs grün.*
Funktion nicht aktiv	LO HI	Die 4 LEDs in der Mitte leuchten rot.*

*Die LEDs blinken, wenn Spannung auf Pin 2 liegt.

1	3 x	LO HI	Drücken Sie die Taste Mode/Enter dreimal. Die aktuelle Einstellung wird angezeigt.
2	>5s	LO HI ↓ LO HI	Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt, nach 5s wird die Funktion umgeschaltet. (Mit jedem neuen Tastendruck auf Learn/Set wird die Funktion erneut umgeschaltet).
3	M S	LO HI	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig, danach Goes das Gerät in den Betriebsmodus.

Wenn die Funktion Fernabgleich aktiv ist, und die Betriebsspannung länger als 20s an Pin 2 anliegt, wird das Gerät verriegelt (die Tastenfunktionen sind so lange gespeppt, wie die Betriebsspannung an Pin 2 anliegt).

Verwenden Sie 4-Draht-Kabeldosen ohne Brücke zwischen Pins 2 und 4. Bei 3-Draht-Kabeldosen mit Brücke zwischen Pin 2 und Pin 4 lost das Einsatz den Endstufe den Fernabgleich aus!

■Werkseinstellung wieder herstellen (Reset)

15...<20s

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts,

nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links,

nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts

(lassen Sie die Taste los, sobald die ersten LEDs orange leuchten).

Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät gehen in den Run-Modus Strömung.

Hysteresefunktion

Steigt die Strömungsgeschwindigkeit, schaltet der Ausgang bei Erreichen des Schaltpunkts (SP).

Sinkt die Strömungsgeschwindigkeit wieder, schaltet der Ausgang zurück, wenn der Wert "SP minus Hysterese" erreicht ist.

Die Hysterese wird wesentlich beeinflübt von der Wahl des Arbeitsbereichs auf der Empfindlichkeitskurve des Sensors:

• Bei Abgleich auf HI-Flow-Werte im Bereich 0 ... 60cm/s beträgt die Hysterese 2 - 4cm/s (Werte gelten für Wasser).
• Bei Abgleich auf HI-Flow-Werte oberhalb 100cm/s vergroßert sich die Hysterese mit steigender Strömungsgeschwindigkeit.

Die typische Ansprechzeit des Gerats beträgt 3 ... 8s. Sie kann durch Einstellung des LO-Teach und des Schaltpunkts beeinflübt werden:

• Je niedriger LO-Teach oder Schaltpunkt eingestellt werden desto Schneller schaltet das Gerät ein.
• Je höher LO-Teach oder Schaltpunkt eingestellt werden destochneller schaltet das Gerät aus.
