SI1106 - Contrôleur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de débit
Marque	IFM
Modèle	SI1106
Tension d'alimentation nominale	90...240 V AC (45...65 Hz)
Tension d'alimentation (tolérance)	85...265 V AC (-5/+10 %)
Puissance absorbée	3,5 VA
Pouvoir de coupure (sortie relais)	3 A (250 V AC / 30 V DC)
Type de relais	Contact fermé au travail (NO/NF configurable)
Milieux mesurés	Liquides et gaz
Plage de mesure (liquide)	3...300 cm/s
Plage de mesure (gaz)	200...3000 cm/s
Température du fluide	-25...+80 °C
Pression maximale	300 bar
Indice de protection	IP 67
Matériau du boîtier	PBT-GF-20
Matériau de la sonde (modèle SI1106)	Titane ; joint torique FFPM (Kalrez)
Fonctions de réglage	HI-Teach, LO-Teach, seuil de commutation, surveillance débit excessif, sortie NO/NF, réinitialisation usine
Indication visuelle	Rampe de 10 LED (vert/orange/rouge) pour débit et état de commutation
Temps de réponse typique	1...10 s (réglable via seuil de commutation et LO-Teach)
Retard à la disponibilité	15 s (signalé optiquement)
Raccordement process	Adaptateurs séparés (M12, G 1/4, G 1/2, etc.)
Maintenance	Nettoyer périodiquement le bout de sonde avec un chiffon doux ; utiliser un produit acétique pour dépôts de calcaire
Conditions de montage	Monter latéralement sur tubes horizontaux ; distance mini 5x diamètre amont, 3x aval ; profondeur sonde mini 12 mm ; ne pas toucher la paroi
Sécurité électrique	Raccordement par électricien ; fusible miniature ≤5 A rapide ; différence potentiel max 300 V

FOIRE AUX QUESTIONS - SI1106 IFM

Comment effectuer le réglage sur débit maximum (HI-Teach) ?

Mettre l'appareil sous tension, attendre 15 s. Assurer un débit constant à la valeur maximale souhaitée. Appuyer sur le bouton Learn/Set pendant >5...<10 s. Relâcher dès que les premières LED s'allument (rampe de gauche à droite). L'affichage s'éteint brièvement : le débit est mémorisé comme valeur maximale.

Comment régler le seuil de commutation ?

En mode RUN, appuyer brièvement sur Mode/Enter pour afficher le seuil actuel (LED allumée : réglage grossier, LED clignotante : réglage fin). Appuyer sur Learn/Set pendant 5 s pour entrer en réglage, puis maintenir ou appuyer plusieurs fois pour déplacer la LED clignotante. Confirmer avec Mode/Enter.

Comment changer la fonction de sortie (normalement ouvert/fermé) ?

Appuyer trois fois sur Mode/Enter pour afficher le réglage actuel. Appuyer sur Learn/Set pendant 5 s pour basculer entre NO (3 LED vertes à gauche et droite) et NF (4 LED rouges au milieu). Confirmer avec Mode/Enter.

Comment réinitialiser les réglages d'usine ?

En mode RUN, appuyer sur Learn/Set pendant >15...<20 s. Relâcher dès que les premières LED orange s'allument (après plusieurs cycles de rampe). L'appareil retrouve ses réglages d'usine.

Que faire si les LED rouges clignotent lors du réglage ?

Cela indique que le réglage est impossible. Aucune modification n'est effectuée et l'appareil revient en mode RUN. Vérifier les conditions de débit ou les paramètres avant de réessayer.

Comment verrouiller/déverrouiller l'appareil pour éviter une fausse programmation ?

En mode RUN, appuyer simultanément sur les deux boutons (Mode/Enter et Learn/Set) pendant 10 s. L'affichage s'éteint brièvement pour confirmer. L'appareil livré est déverrouillé. En mode verrouillé, il est possible de consulter les réglages sans les modifier.

Quels sont les temps de réponse typiques et comment les influencer ?

Le temps de réponse est généralement de 3 à 8 s, réglable de 1 à 10 s. Plus le seuil de commutation ou le LO-Teach est bas, plus l'appareil réagit vite à une augmentation de débit ; plus ils sont hauts, plus la réaction à une baisse de débit est rapide.

Comment surveiller un débit excessif ?

Appuyer deux fois sur Mode/Enter. Appuyer sur Learn/Set pendant 5 s jusqu'à ce qu'une LED clignote, puis appuyer plusieurs fois pour déplacer la LED de position 8,7,6 ou 5. Confirmer avec Mode/Enter. En fonctionnement, les LED au-dessus de cette échelle signalent un débit excessif.

Quelles précautions de montage respecter pour une mesure fiable ?

Sur tube horizontal, monter latéralement. Sur tube vertical, privilégier une section où le fluide monte. Respecter une distance d'au moins 5 × diamètre en amont et 3 × diamètre en aval des perturbations. La sonde doit pénétrer d'au moins 12 mm dans le tube sans toucher la paroi. Graisser l'écrou mais pas le bout de sonde.

Quel type de fusible utiliser pour le circuit de sortie ?

Utiliser un fusible miniature selon IEC60127-2 Sheet 1, rapide, ≤ 5 A. La différence de potentiel entre alimentation et sortie ne doit pas dépasser 300 V.

MODE D'EMPLOI SI1106 IFM

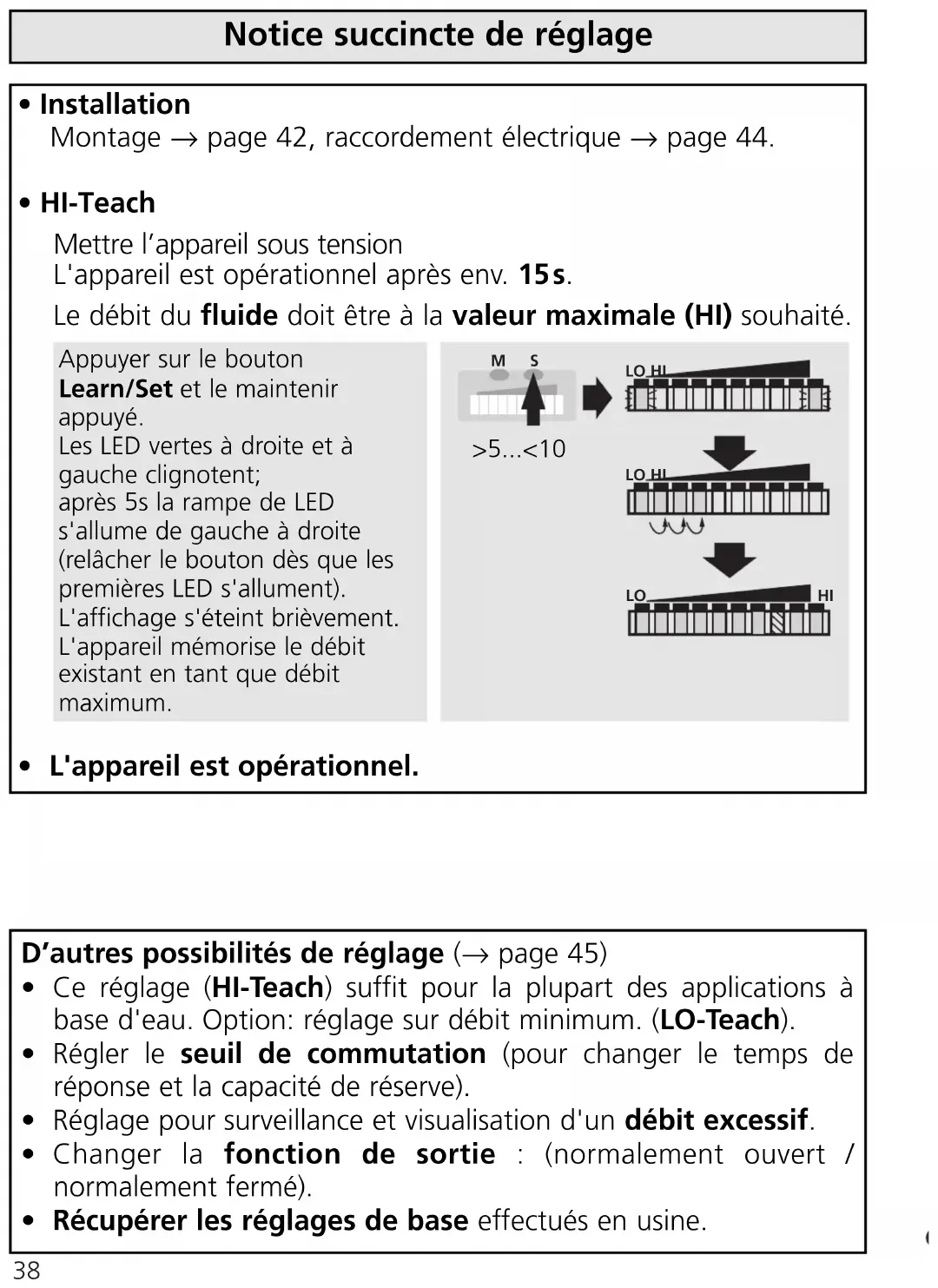

Installation

Montage → page 42, raccordement électrique → page 44.

• HI-Teach

Mettre l'appareil sous tension. L'appareil est opérationnel après env. 15s.

Le débit du fluide doit être à la valeur maximale (HI) souhaitée.

Appuyer sur le bouton Learn/Set et le maintenir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite (relâcher le bouton dès que les premières LED s'allument). L'affichage s'éteint brièvement. L'appareil mémorise le débit existant en tant que débit maximum.

• L'appareil est opérationnel.

D'autres possibilités de réglage (→ page 45)

• Ce réglage (HI-Teach) suffit pour la plupart des applications à base d'eau. Option : réglage sur débit minimum. (LO-Teach).
• Régler le seuil de commutation (pour changer le temps de réponse et la capacité de réserve).
• Réglage pour surveillance et visualisation d'un débit excessif.
• Changer la fonction de sortie : (normalement ouvert / normalement fermé).
• Récupérer les réglages de base effectués en usine.

Éléments de service et d'indication

Indication de fonction (Mode RUN)

débit actuel du fluide dans la plage de détection (rampe LED verte)

débit excessif (LED 9 clignote)

hute du débit (LED 0 clignote)

Indication du seuil de commutation (SP):

LED orange : débit ≥ SP ; LED rouge : débit < SP

Boutons-poussoir de réglage

Mode/Enter:

- sélection des options de menu ; validation

Learn/Set:

• réglage sur débit maximum / minimum /
• récupérer les réglages de base (Reset)
• réglage des valeurs (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

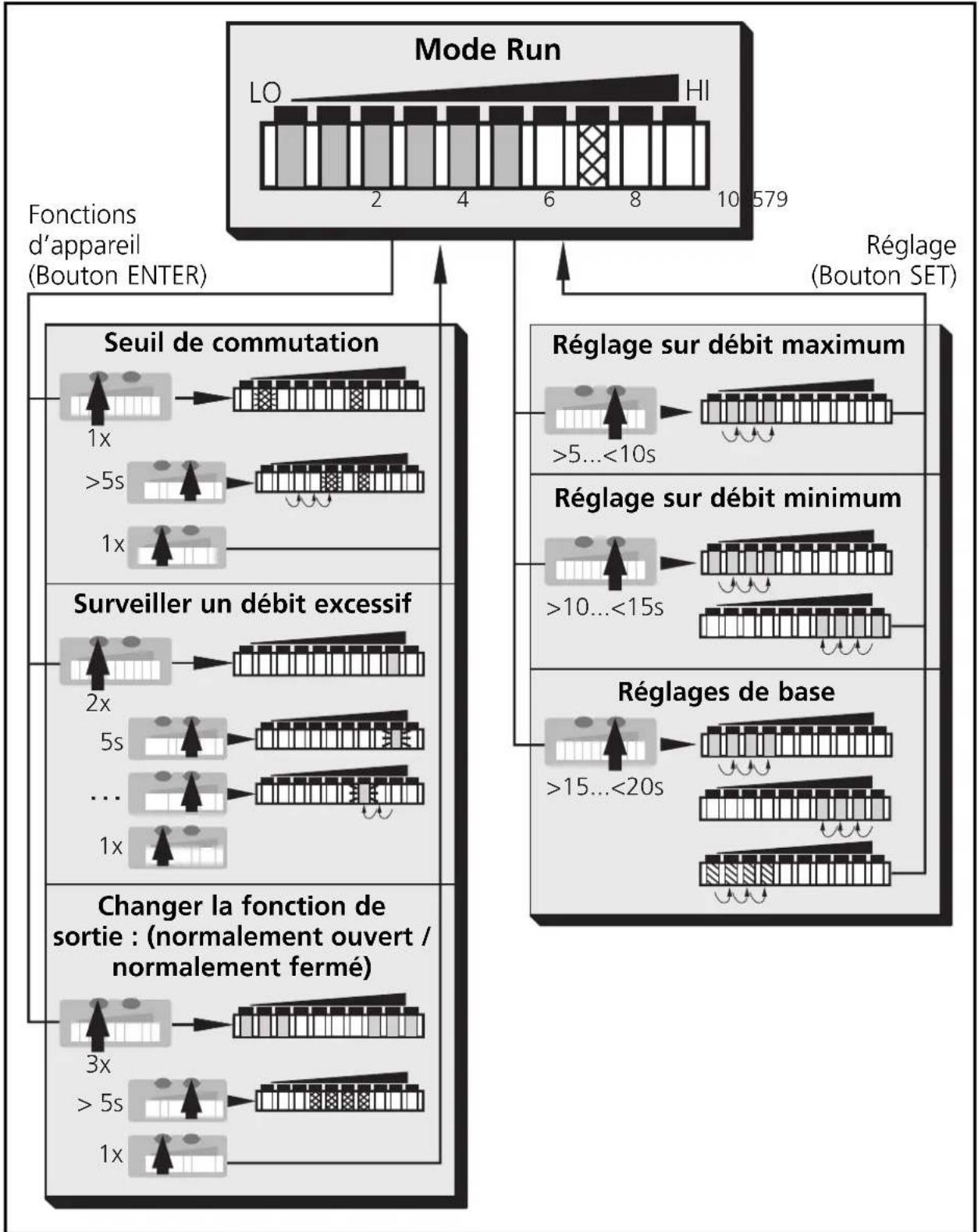

Structure du menu

    B --> B1["1x >5s 1x"]
    B --> B2["2x 5s ... 1x"]
    B --> B3["3x >5s 1x"]

    C --> C1["Réglage sur débit maximum >5...<10s"]
    C --> C2["Réglage sur débit minimum >10...<15s"]
    C --> C3["Réglages de base >15...<20s"]

    D --> D1["LO HI 10 579"]
    D --> D2["Bouton ENTER Fonctions d'appareil (Bouton ENTER)"]
    D --> D3["Bouton SET Réglage (Bouton SET)"]

Fonctionnement et caractéristiques.................. page 41 Montage................................................. page 42 Raccordement électrique............................ page 44 Programmation.......................................... page 45 Mise en service / Fonctionnement / Maintenance....... page 47 Données techniques................................ page 47 Diagrammes de réglage / Informations techniques..... page 48

Fonctionnement et caractéristiques

Le contrôleur de débit

• détecte la vitesse de circulation du fluide (milieux liquides et gazeux),
• commute le relais de sortie en fonction de la programmation,

normalement ouvert	le relais est enclenché si le seuil de commutation (SP) est atteinte (programmation : voir page 46)
normalement fermé	le relais est déclenché si le seuil de commutation (SP) est atteinte (programmation : voir page 46)

- et indique un débit relatif dans la plage de détection réglable par des LED :

• LED 0 = limite inférieure de la plage de détection (valeur minimale / LO)
• LED 9 = limite supérieure de la plage de détection (valeur maximale / HI).

- Il est également possible d'indiquer

- l'état de commutation de la sortie (LED rouge: débit inférieur au seuil de commutation, LED orange : débit supérieur ou égal au seuil de commutation),

- le dépassement de la limite supérieure de la plage de détection : la LED 9 clignote lorsque le débit est nettement supérieur à l'échelle de visualisation (2 LED),

- que le débit est inférieur au débit minimal ou nul : la LED 0 clignote lorsque le débit est inférieur à l'échelle de visualisation.

Montage

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

• Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.
• Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

• Min. 5 x diamètre de la canalisation en amont (A),
• min. 3 x diamètre de la canalisation en aval (B).

1. Graisser l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.

Remarque: Aucune graisse ne doit être appliquée au bout de la sonde (A).

1. Visser l'adaptateur approprié (2) sur le raccord process (1).
2. Placer le contrôleur de débit sur l'adaptateur et serrer l'écrou (3) ; (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

Profondeur d'installation de la sonde : min. 12mm dans le tube. L'utilisation de nos accessoires de montage assure un positionnement correct de la sonde.

Attention : le bout de la sonde ne doit pas toucher la paroi du tube.

cote de montage adaptateur M12	cote de montage adaptateur G 14	cote de montage adaptateur G 12

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Attention : Pour le circuit de sortie, les mêmes mesures de protection doivent être prises que pour le circuit d'alimentation. Insérer un fusible miniature selon IEC60127-2 Sheet 1 (≤ 5 A rapide).

La différence de potentiel permise entre le circuit d'alimentation et le circuit de sortie est de 300 V max.

Mettre l'installation hors tension avant le raccordement.

A: circuit d'alimentation

B: circuit de sortie

— · — · — : séparation sûre

branchement connecteur (côté capteur)

Les connecteurs sont disponibles comme accessoires : (Référence E11248, E11249, E11250, E11251).

Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. L'appareil est ensuite opérationnel.

*Durant ce temps, la sortie est commutée en fonction de la programmation : Enclenché pour la fonction N. O. et déclenché pour la fonction N. F.

Réglage de la plage de détection débit hi-teach

• Le débit du fluide doit être à la valeur maximale souhaitée.
• Appuyer sur le bouton Learn/Set pendant >5...<10s (= réglage sur débit maximum).

Ce réglage suffit pour la plupart des applications à base d'eau.

Option : réglage sur débit minimum (LO-Teach).

• Le débit du fluide doit être à la valeur minimale souhaitée (ou débit nul).
• Appuyer sur le bouton Learn/Set pendant >10...<15s (= réglage sur débit minimum.

Réglage du seuil de commutation

• Appuyer brièvement sur le bouton Mode/Enter.
• Appuyer sur le bouton Learn/Set pendant 5s.
• Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que le seuil de commutation souhaité soit réglé.
• Appuyer brièvement sur le bouton Mode/Enter.

Surveiller un débit excessif

• Appuyer deux fois sur le bouton Mode/Enter.
• Appuyer sur le bouton Learn/Set pendant 5s, le relâcher lorsque une LED clignote.
• Appuyer sur le bouton Learn/Set plusieurs fois pour déplacer la LED indiquant la valeur maximale du débit de fonctionnement.
• Appuyer brièvement sur le bouton Mode/Enter.

Changer la fonction de sortie : (normalement ouvert / normalement fermé)

• Appuyer trois fois sur le bouton Mode/Enter.
• Appuyer sur le bouton Learn/Set pendant 5s.
• Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que la fonction souhaitée soit réglée (sortie = normalement ouvert, si les 3 LED à droite et à gauche sont allumées en vert; sortie = normalement fermé, si les 4 LED au milieu sont allumées en rouge).
• Appuyer brièvement sur le bouton Mode/Enter.

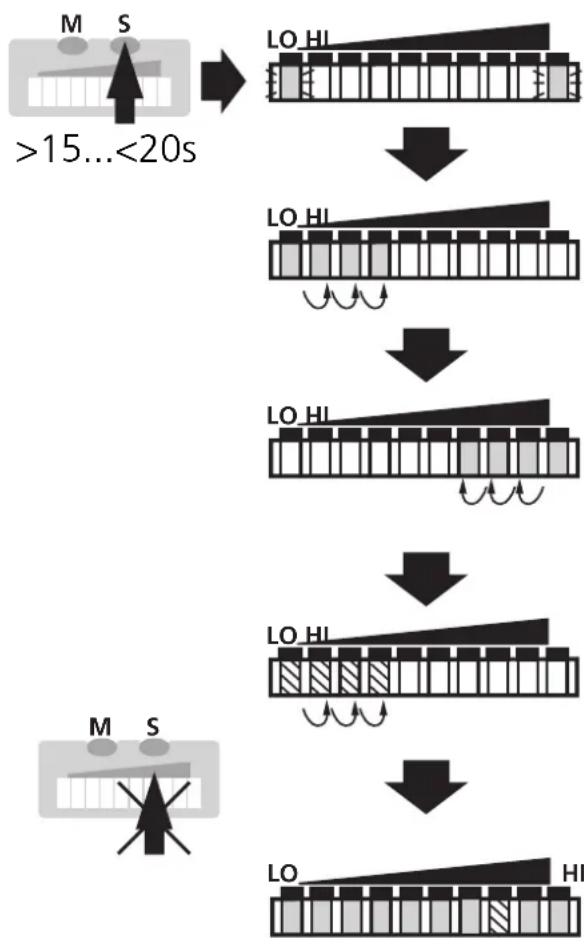

Récupérer les réglages de base effectués en usine

- Appuyer sur le bouton Learn/Set pendant >15...<20s.

Pour les réglages, les points suivants sont valables :

• Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.
• Si le réglage est impossible, les LED rouges clignotent. Puis l'appareil redevient opérationnel sans aucune modification des valeurs.

Blocage / Déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage).

Appareil livré : non bloqué.

Si l'appareil est verrouillé, il est possible d'indiquer

• le seuil de commutation actuel (appuyer une fois sur le bouton-poussoir Mode/Enter),
• le réglage de la fonction "surveiller un débit excessif" (appuyer deux fois sur le bouton-poussoir Mode/Enter),
• le réglage de la fonction du relais de sortie (appuyer trois fois sur le bouton-poussoir Mode/Enter).

Mise en service / fonctionnement / maintenance

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre. L'appareil est ensuite opérationnel.

*Durant ce temps la sortie est commutée en fonction de la programmation :

Enclenché pour la fonction N. O. et déclenché pour la fonction N. F.

Maintenance recommandée : Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Données techniques

Tension nominale [V].	90 ... 240 AC (45 ... 65 Hz)
Tension d'alimentation	85 ... 265 AC
Tolérance de tension [%].	-5 / +10
Puissance absorbée [VA]	3,5
Pouvoir de coupure.	3A (250 V AC / 30V DC)
Nombre de cycles de commutation:	20 millions mécaniquement
Cycles de commutation à une charge de 3 A:	100.000 électriquement
Type du relais	contact fermé au travail
Milieu liquide
Température du fluide [°C].	-25 ... +80
Plage de réglage des seuils [cm/s]	3 ... 300
Meilleure sensibilité [cm/s].	3 ... 60
Gradient de température maxi du fluide [K/min]	300
Milieu gazeux
Température du fluide [°C].	-25 ... +80
Plage de réglage des seuils [cm/s]	200 ... 3000
Meilleure sensibilité [cm/s].	200 ... 800
Temps de réponse [s]	1 ... 10
Retard à la disponibilité [s]	15, signalé optiquement
Tenue en pression [bar]	300
Température ambiante [°C]	-25 ... +80
Protection.	IP 67 / II
Tenue aux chocs [g]	50 (DIN / VEI 68-2-27, 11 ms)
Tenue aux vibrations [g]	20 (DIN / CEI 68-2-6, 55-2000 Hz)
Boîtier	PBT-GF-20
Matière de la sonde (SI1006)	INOX 316L;
	joint torique: FPM 8x1,5 gr 80° Shore A
Matière de la sonde (SI1106)	titane;
	joint torique: FFPM (Kalrez). 8x1,5

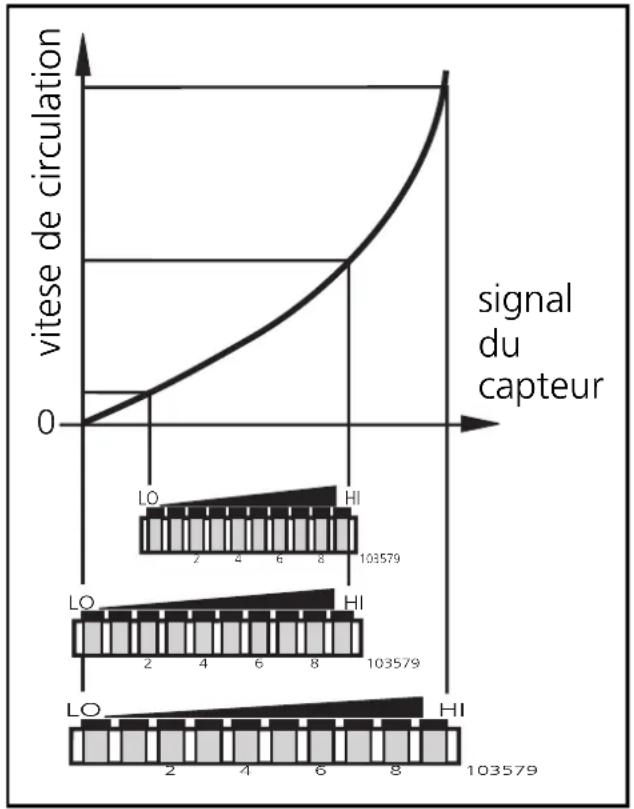

Réglage de la plage de détection débit

La plage de détection est déterminée par :

• Réglage sur débit maximum souhaité (HI-Teach). Ce réglage suffit pour la plupart des applications à base d'eau.
• De plus : Réglage sur débit minimum souhaité / nul (LO-Teach (optionnel)).

-Réglage sur débit maximum (HI-Teach)

L'appareil détecte le débit existant et l'utilise comme valeur maximale pour l'affichage à LED (LED 9).

1	Mettre l'appareil sous tension.L'appareil est opérationnel après env. 15s.Le débit du fluide doit être à lavaleur maximale souhaité et constant.
2			Appuyer sur le bouton Learn/Setet le maintenir appuyé.Les LED vertes à droite et àgauche clignotent;après 5s la rampe de LEDs'allume de gauche à droite(relâcher le bouton dès que lespremières LED s'allument).
	>5...<10s
			L'affichage s'éteint brièvement.L'appareil mémorise le débitexistant en tant que débitmaximum et devient opérationnel.

-Réglage sur débit minimum ou débit nul (LO-Teach; optionnel)

L'appareil détecte le débit existant et l'utilise comme valeur minimale pour l'affichage à LED. En fonctionnement, la première LED verte (LED 0) clignote lorsque le débit du fluide tombe en-dessous de cette valeur (ou lorsque le débit est nul).

ATTENTION : L'opération LO-Teach doit toujours être effectuée après l'opération HI-Teach.

1	Le débit du fluide doit être à sa valeur minimale souhaité (ou débit nul) et constant.
2		Appuyer sur le bouton Learn/Set et le maintenir appuyé.Les LED vertes à droite et à gauche clignotent;après 5s la rampe de LED s'allume de gauche à droite,après 5s supplémentaires la rampe de LED s'allume de droite à gauche(relâcher le bouton dès que les premières LED à droites'allument).L'affichage s'éteint brièvement.L'appareil mémorise le débit existant en tant que débit minimum et devient opérationnel.

Réglage du seuil de commutation

Le seuil de commutation est préréglé en usine (LED 7). Le réglage influence le temps de réponse de l'appareil :

• Plus haut est le seuil de commutation = réaction rapide en cas de chute du débit,
• plus bas est le seuil de commutation = réaction rapide en cas d'augmentation du débit.

1		Appuyer brièvement sur le bouton Mode/Enter. Le seuil de commutation actuel est affiché: LED allumée : réglage grossier, LED clignotante : réglage fin
2		Appuyer sur le bouton Learn/Set et le maintenir. Après 5s le seuil de commutation est augmenté* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).Indication : La LED clignotante passe de gauche à droite. Lorsque la LED clignotante atteint la position 9, elle retourne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
3	_	Appuyer sur le bouton Mode/Enter brièvement (confirmation). L'affichage s'éteint brièvement. Le seuil de commutation réglé devient effectif; l'appareil devient opérationnel.

Réduire le seuil: Laissez les LED clignotante et allumée passer la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Dépassement: Si la LED clignotante et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Surveiller un débit excessif

Grâce à cette fonction, une fenêtre d'affichage dans la plage de détection peut être définie : Déplacer la LED indiquant la valeur maximale à la position 8, 7, 6 ou 5. En débit maximum, toutes les LED de cette échelle sont allumées. Les LED au-dessus de cette échelle signalent un débit excessif.

Si le seuil de commutation est supérieur à cette échelle, l'appareil commute en cas de débit excessif.

1		Appuyer deux fois sur le bouton Mode/Enter.Le réglage actuel est affiché (LED verte).
2		Appuyer sur le bouton Learn/Setpendent 5s (jusqu'à ce que la LED clignote).
3		Appuyer sur le bouton Learn/Setplusieurs fois jusqu'à ce que la LED désirée clignote (LED 8, 7, 6 ou 5).Après chaque pression sur le bouton la LED recule d'un pas.Lorsque la LED 5 est atteinte, une nouvelle pression permet le retour à la LED 9.
4		Appuyer sur le bouton Mode/ Enter brièvement (confirmation).L'affichage s'éteint brièvement.L'appareil mémorise le nouveau réglage et devient opérationnel.

Remarque :

Après chaque réglage sur débit maximum (HI-Teach), la valeur d'affichage déplacée est repositionnée (à la LED 9).

Changer la fonction de sortie : (normalement ouvert / normalement fermé)

Le réglage actuel est indiqué comme ici :

normalement ouvert		Les 3 LED à droite et à gauche sont allumées en vert.
normalement fermé		Les 4 LED au milieu sont allumées en rouge.

1	3 x	Appuyer sur le bouton-poussoir Mode/Enter trois fois.Le réglage actuel est indiqué (ici : normalement ouvert).
2	>5s	Appuyer sur le bouton-poussoir Learn/Set et le maintenir appuyé,après 5s la fonction change (ici : normalement fermé).Après chaque nouvelle pression sur le bouton Learn/Set la fonction change de nouveau.
3		Appuyer brièvement sur le bouton Mode/Enter (= confirmation).Ensuite l'appareil devient opérationnel.

Appareil livré : normalement ouvert.

Récupérer les réglages de base effectués en usine

S'assurer d'être dans le mode Run débit.

Appuyer sur le bouton Learn/Set et le maintenir appuyé.

Les LED vertes à droite et à gauche clignotent;

après 5s la rampe de LED s'allume de gauche à droite,

après 5s supplémentaires la rampe de LED s'allume de droite à gauche,

après 5s supplémentaires la rampe de LED (orange) s'allume de gauche à droite (relâcher le bouton dès que les premières LED orange s'allument).

L'affichage s'éteint brièvement. Tous les réglages effectués en usine sont récupérés, l'appareil devient opérationnel.

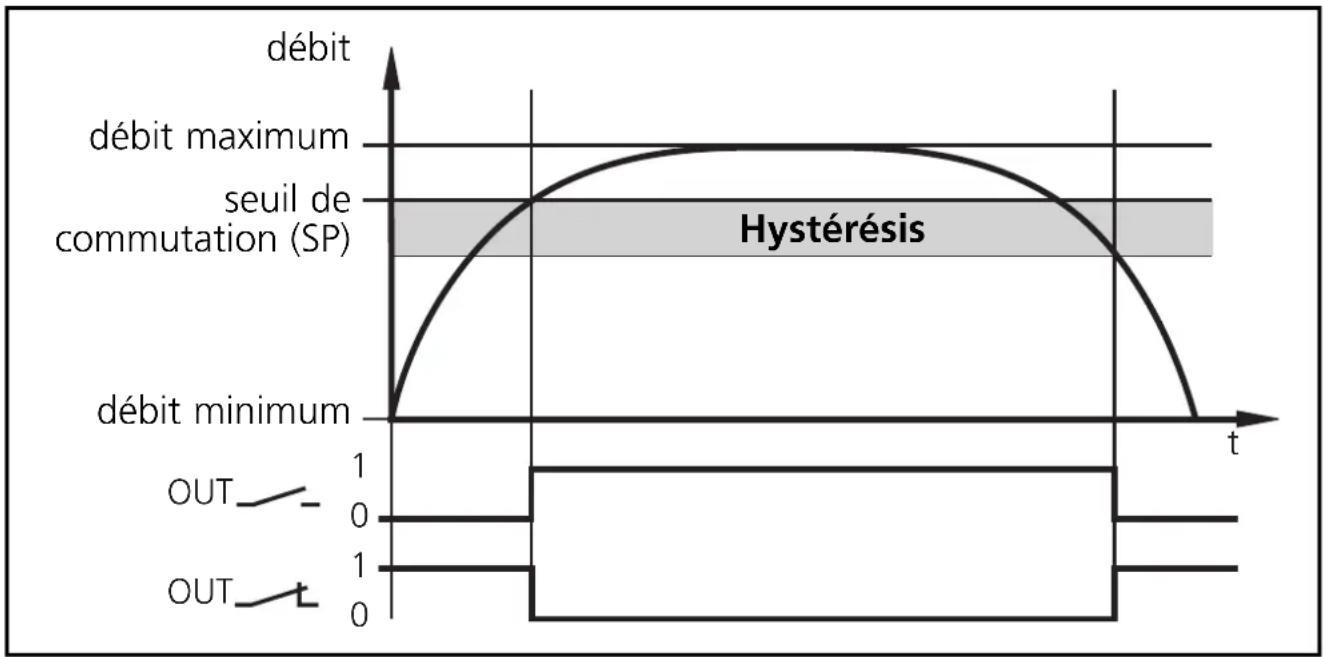

Fonction hystérésis

Si le débit augmente, la sortie commute lorsque le seuil de commutation (SP) est atteint.

Si le débit diminue de nouveau, la sortie ne commute que lorsque la valeur “SP minus hystérésis” est atteinte.

L'hystérésis est considérablement influencée par le choix de la plage de fonctionnement sur la courbe de sensibilité de la sonde:

• Dans le cas de réglage sur les valeurs HI-Flow dans la plage 0... 60 cm/s, l'hystérésis est 2 - 4 cm/s (valeurs s'appliquant à l'eau).
• Dans le cas de réglage sur les valeurs HI-Flow supérieures à 100 cm/s, l'hystérésis augmente lorsque le débit augmente.

Le temps de réponse typique de l'appareil est 3... 8s. Il peut être influencé par le réglage du LO-Teach et du seuil de commutation.

• Plus bas est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera débit.
• Plus haut est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera non débit.
