MODE D'EMPLOI RU6016 IFM

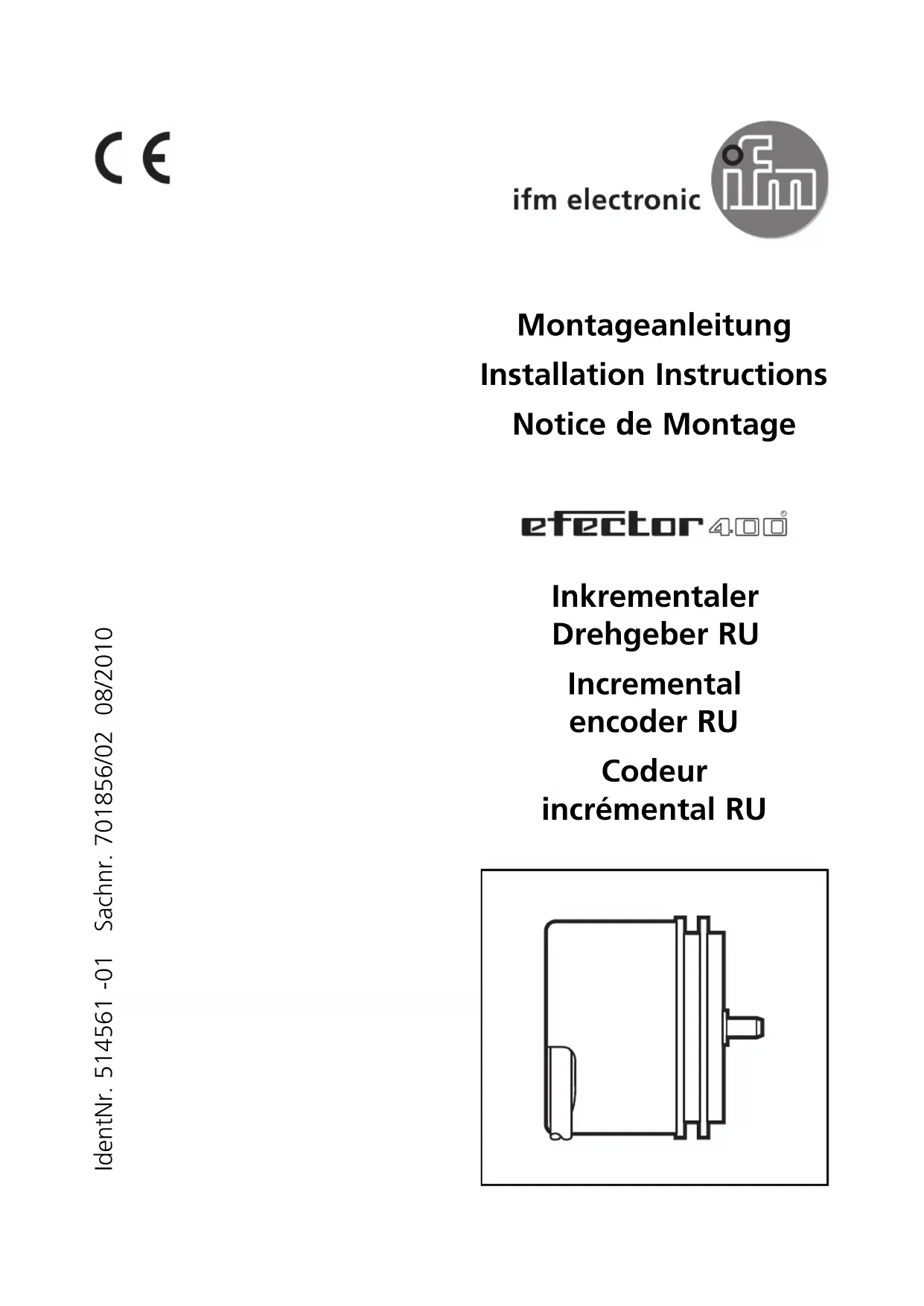

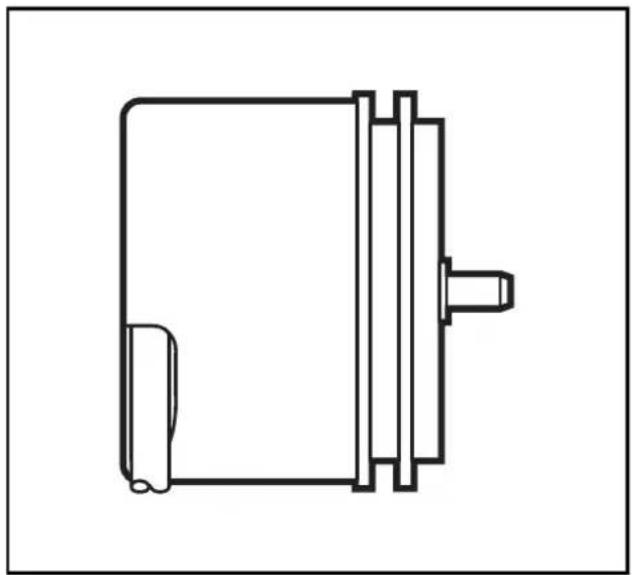

efector400®
Inkrementaler
Drehgeber RU
Incremental
encoder RU
Codeur
incrémental RU
Fonctionnement et caractéristiques
Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.
Raccordement électrique
Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!
Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs.
Protection contre les courts-circuits
Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V
Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)
Branchement standard:
| embase mâle ifm1000.xx ifm15 pôles | 1001.xx | |
| L+ 2 9 12 | ||
| L+ capteur - 5 2 | ||
| 0V 1 12 | 10 | |
| 0V capteur | - | 10 |
| A | 3 | 1 |
| A nég. | - 2 6 | |
| B | 4 | 3 |
| B nég. | - 4 1 | |
| index 0 | 5 6 3 | |
| index 0 nég. | - 7 4 | |
| défaut nég. | - | - |
| libre | - | - |
| libre | - | - |
| blindage | boîtier | 11 |
| ifm1013.xx câble 5 fils câble | 13 fils | |
| L+ 1 brun brun/vert | ||
| L+ capteur - - bleu | ||
| 0V 6 gris blanc/vert | ||
| 0V capteur - - blanc | ||
| A | 2 | vert |
| A nég. | - - | vert |
| B | 4 | blanc |
| B neg. | - - | rose |
| index 0 | 5 | jaune |
| index 0 nég. | - - | noir |
| défaut nég. | - - | violet |
| libre | - - | - |
| libre | - - | jaune |
| blindage | 3 | boîtier |
Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.
Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.
En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.
Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.
Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tressé dans le câble est relié au boîtier du codeur.
Signaux de sortie
Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module électronique.
L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.
Les signaux de sortie inversés sont nécessaires pour des modules élec-
Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.
Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.
flasque de fixation E60033
1) repère 2) filetage M4 / profondeur 5 mm
Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
No. U8V 10 08 70596 006
