RU1215 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RU1215
Catégorie	Décodeur numérique
Tension d'alimentation	5 V (sortie TTL) ou 10…30 V (sortie HTL) selon version
Nombre de pas (impulsions par tour)	Selon étiquette (variable selon modèle)
Fréquence d'impulsions max.	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	Calculée selon fréquence et nombre de pas : f × 60 / Z tr/min
Signaux de sortie	TTL (5 V, 20 mA) ou HTL (10…30 V, 50 mA)
Protection des sorties	Protégé contre les courts-circuits (entre sorties et UN ou UP pendant < 1 min)
Raccordement électrique	Par câble ou connecteur, selon schéma sur boîtier
Longueur de câble max.	100 m (version 5 V), 50 m (version 10…30 V)
Type de câble	Blindé, à installer séparément des sources parasites (distance min. 20 cm)
Fixation	Par flasque de fixation E 60034 ; utiliser un accouplement flexible
Montage mécanique	Éviter les chocs sur l'arbre ; ne pas utiliser d'outil agressif
Température de fonctionnement	Non spécifiée dans la notice, usage industriel standard
Indice de protection	Non spécifié
Poids	Environ 200 g (estimation)
Entretien	Pas d'entretien particulier ; éviter l'humidité et les poussières
Sécurité	Mettre l'installation hors tension avant montage ou raccordement
Utilisation prévue	Mesure de déplacements linéaires, mouvements angulaires, détection de positions

FOIRE AUX QUESTIONS - RU1215 IFM

Quelle est la tension d'alimentation du RU1215 ?

La tension dépend de la version : 5 V pour sortie TTL, ou 10…30 V pour sortie HTL. Vérifiez l'étiquette sur l'appareil.

Comment raccorder le codeur RU1215 ?

Mettez l'installation hors tension. Raccordez selon le schéma indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Puis-je utiliser le codeur RU1215 en extérieur ?

La notice ne précise pas d'indice de protection. Pour une utilisation en extérieur, protégez-le de l'humidité et des variations de température.

Comment fixer le codeur sur un moteur ?

Utilisez le flasque de fixation E 60034 et montez un accouplement flexible entre le codeur et l'arbre moteur pour éviter d'endommager les roulements.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique dépend de la fréquence et du nombre de pas.

Que faire si le codeur ne délivre pas de signal ?

Vérifiez l'alimentation, le raccordement et la protection contre les courts-circuits. Assurez-vous que la charge n'excède pas 20 mA (TTL) ou 50 mA (HTL).

Puis-je rallonger le câble du RU1215 ?

Oui, avec un câble blindé. Longueur max. : 100 m en version 5 V, 50 m en version 10…30 V. Éloignez-le des sources parasites (distance min. 20 cm).

Quels types de sorties propose le RU1215 ?

Il propose deux versions : sortie TTL (5 V, 20 mA) ou sortie HTL (10…30 V, 50 mA). Les sorties sont protégées contre les courts-circuits.

Comment entretenir le codeur RU1215 ?

Aucun entretien spécifique n'est requis. Évitez les chocs sur l'arbre et maintenez-le dans un environnement propre et sec.

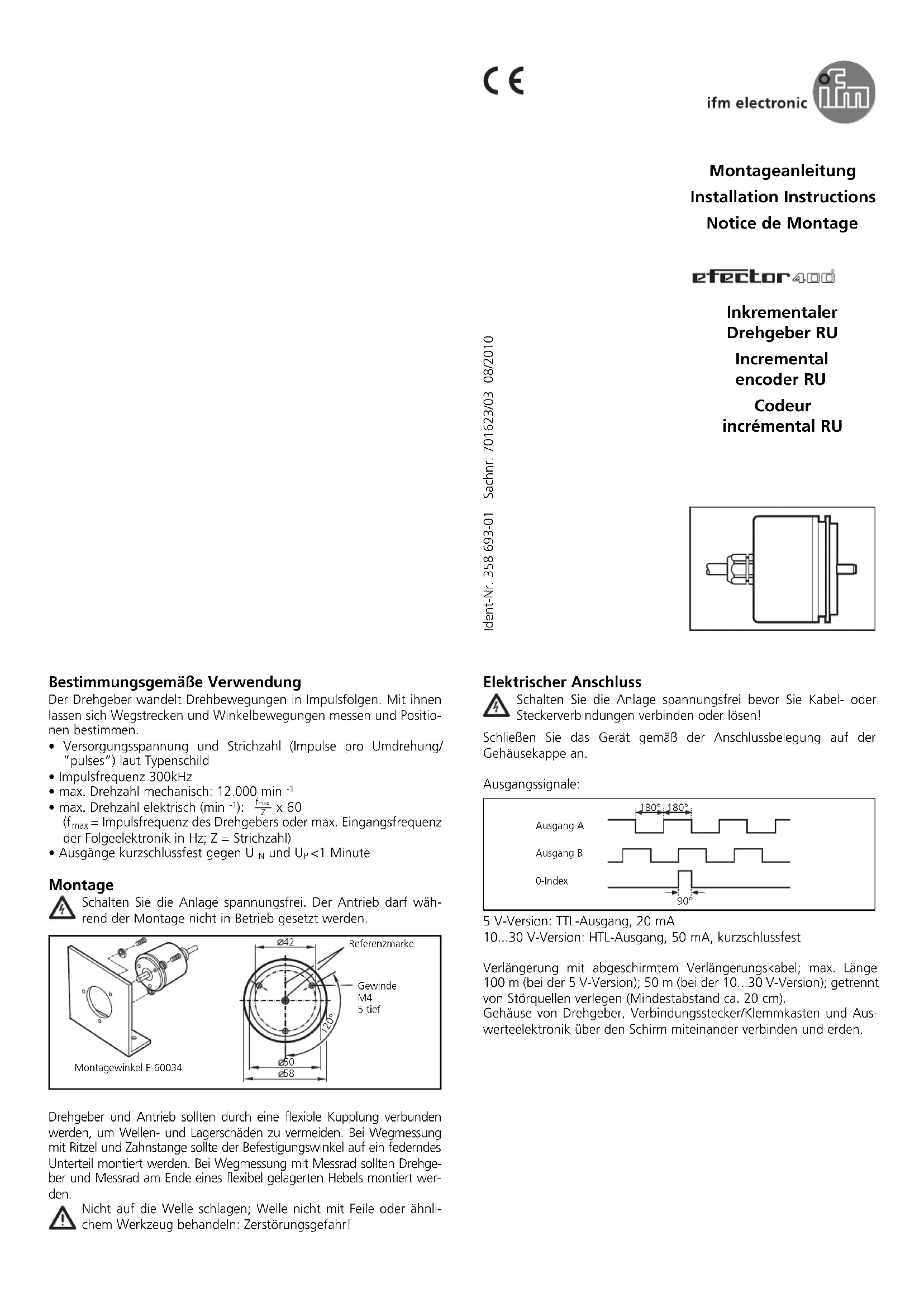

MODE D'EMPLOI RU1215 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

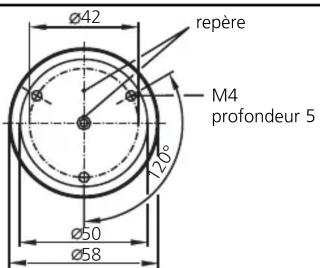

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
