RC6047 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental (décodeur numérique)
Marque	IFM
Modèle	RC6047
Tension d'alimentation	5 V (version TTL) ou 10…30 V (version HTL) selon étiquette
Sortie	TTL 20 mA ou HTL 50 mA, protégée contre les courts-circuits
Fréquence d'impulsions	300 kHz
Vitesse de rotation mécanique maxi	12 000 tr/min
Vitesse de rotation électrique maxi	(f_max / Z) × 60 (f_max en Hz, Z = nombre de pas)
Nombre de pas par tour	Selon l'étiquette du produit
Longueur maxi de câble	100 m (version 5 V) / 50 m (version 10…30 V)
Protection des sorties	Contre court-circuit pendant moins de 1 minute
Type de montage	Sur arbre avec accouplement flexible
Raccordement électrique	Par câble blindé ou connecteur, respecter le schéma sur le boîtier
Mise en garde	Mettre hors tension avant montage ou raccordement
Fonctions principales	Conversion de rotation en impulsions, mesure de déplacement linéaire/angulaire, détection de position
Nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Éviter les chocs sur l'arbre, ne pas utiliser d'outil abrasif
Réparabilité	Contacter le service technique IFM pour toute réparation
Pièces détachées	Disponibles sur demande auprès d'IFM
Utilisation prévue	Applications industrielles, contrôle de mouvement

FOIRE AUX QUESTIONS - RC6047 IFM

Comment raccorder le codeur RC6047 ?

Mettez l'installation hors tension. Raccordez l'appareil selon le branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le boîtier du codeur, le connecteur et l'électronique à la terre. La longueur maxi du câble est de 100 m pour la version 5 V et 50 m pour la version 10...30 V.

Quelle est la tension d'alimentation du RC6047 ?

La tension d'alimentation dépend de la version : 5 V pour la sortie TTL, ou 10…30 V pour la sortie HTL. Vérifiez l'étiquette sur l'appareil pour connaître la version.

Quelle est la vitesse de rotation maximale ?

La vitesse de rotation mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend du nombre de pas Z et de la fréquence d'impulsions : (f_max / Z) × 60.

Comment monter le codeur RC6047 ?

Montez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. En cas de mesure avec pignon et crémaillère, utilisez un flasque de fixation sur une base à ressort. Évitez les chocs sur l'arbre.

Quelle est la fréquence d'impulsions ?

La fréquence d'impulsions est de 300 kHz. Cela correspond à la fréquence maximale des signaux de sortie.

Comment protéger le codeur contre les courts-circuits ?

Les sorties sont protégées contre les courts-circuits entre les sorties et U_N ou U_P pendant moins d'1 minute. Assurez-vous de respecter les limites de courant (20 mA pour TTL, 50 mA pour HTL).

Que faire en cas de dysfonctionnement du RC6047 ?

Vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, contactez le service technique IFM. Ne tentez pas de réparer vous-même l'appareil.

Quelle longueur de câble est autorisée ?

Pour la version 5 V, la longueur maximale du câble blindé est de 100 m. Pour la version 10…30 V, elle est de 50 m. Installez le câble à au moins 20 cm des sources parasites.

Peut-on utiliser ce codeur avec un moteur ?

Oui, le codeur est conçu pour mesurer la rotation d'un moteur. Utilisez un accouplement flexible et respectez les vitesses maximales.

Où trouver la notice du RC6047 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez aussi demander une traduction dans votre langue.

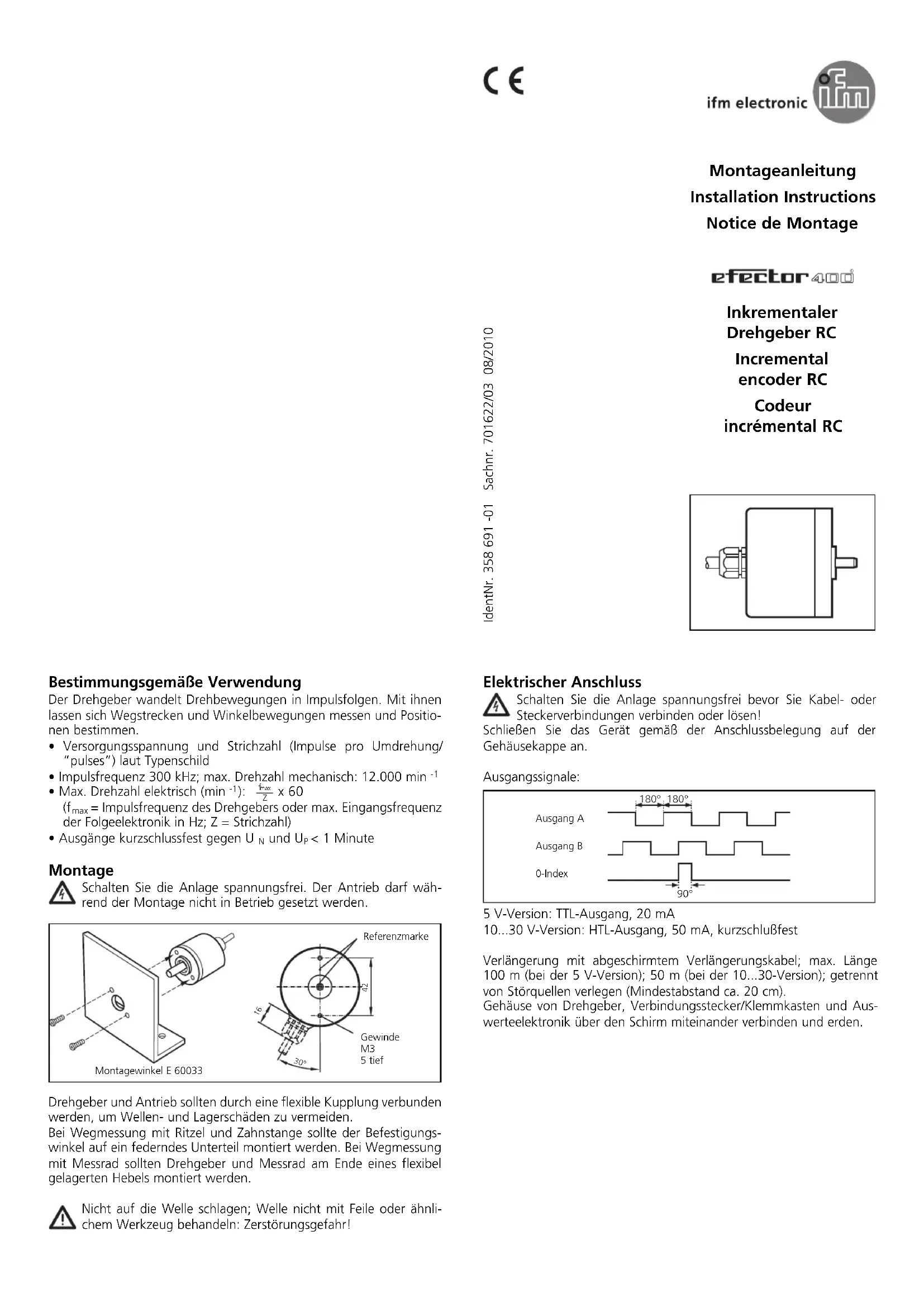

MODE D'EMPLOI RC6047 IFM

Inkrementaler

Drehgeber RC

Incremental

encoder RC

Codeur

incrémental RC

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _maxZ × 60 (f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

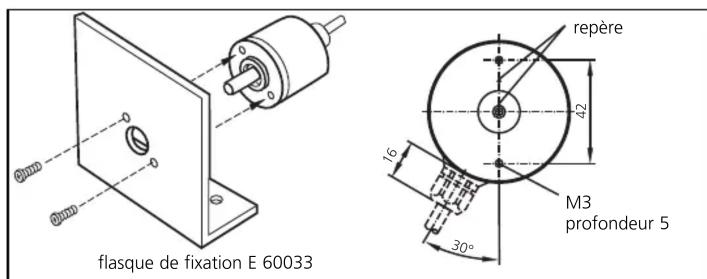

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

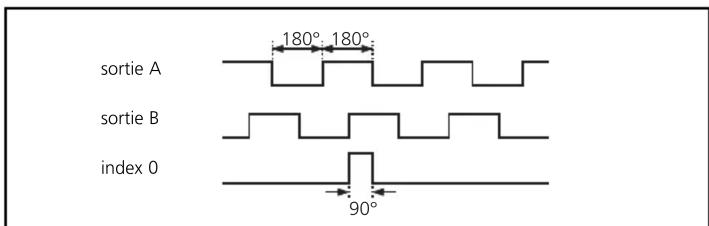

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
