Type de produit	Codeur incrémental (Décodeur numérique)
Alimentation	5 V TTL ou 10...30 V HTL selon version
Sorties	A, B, index 0 (avec signaux inversés disponibles)
Protection contre les courts-circuits	Version TTL : sur 0 V ; Version HTL : sur 0 V et L+ (max. 1 minute)
Longueur de câble maximale	100 m pour version 5 V TTL, 300 m pour version 10...30 V HTL
Montage	Sur flasque de fixation, arbre via accouplement flexible
Raccordement électrique	Embase mâle ifm1000.xx/ifm1001.xx (5 pôles) ou câble 5/13 fils
Blindage	Blindage tressé relié au boîtier
Distance minimale aux sources parasites	20 cm
Fonction	Conversion de mouvements de rotation en impulsions pour mesure linéaire/angulaire
Entretien et nettoyage	Éviter les coups sur l'arbre, ne pas utiliser d'outils abrasifs
Sécurité	Mettre l'installation hors tension avant raccordement ou débranchement
Pièces détachées et réparabilité	Accessoires disponibles sur www.ifm.com (ex: flasque de fixation E60033)
Informations générales	Marque IFM, modèle RU6087, notice disponible en FR, DE, EN

FOIRE AUX QUESTIONS - RU6087 IFM

Quelle est la tension d'alimentation du RU6087 ?

Le RU6087 existe en deux versions : 5 V TTL et 10...30 V HTL. Vérifiez l'étiquette du boîtier pour connaître la version exacte.

Comment raccorder le codeur RU6087 ?

Le raccordement se fait via une embase mâle ifm1000.xx ou ifm1001.xx (5 pôles) ou un câble 5 ou 13 fils. Consultez le tableau de branchement dans la notice et isolez les fils non utilisés.

Quelle est la signification des sorties A, B et index 0 ?

Les sorties A et B fournissent des impulsions déphasées de 90° pour déterminer le sens de rotation. L'index 0 émet une impulsion une fois par tour mécanique, servant de repère.

Comment protéger le codeur des dommages mécaniques ?

Utilisez un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports d'arbre. Montez le flasque de fixation sur une base à ressort pour amortir les sollicitations.

Quelle est la longueur de câble maximale autorisée ?

Pour la version 5 V TTL, la longueur maximale est de 100 m. Pour la version 10...30 V HTL, elle peut aller jusqu'à 300 m.

Comment éviter les perturbations électromagnétiques ?

Installez le câble à au moins 20 cm des sources parasites. Le blindage tressé du câble est relié au boîtier du codeur pour une meilleure immunité.

Que faire si les sorties sont en court-circuit ?

Les sorties sont protégées : version TTL uniquement sur 0 V, version HTL sur 0 V et L+ (max. 1 minute). Après un court-circuit, vérifiez l'alimentation et l'installation.

Comment monter le codeur sur un arbre ?

Le codeur se visse sur un flasque de fixation (réf. E60033). L'arbre doit être raccordé via un accouplement flexible pour éviter les dommages.

Puis-je utiliser le RU6087 pour mesurer des déplacements linéaires ?

Oui, en ajoutant une roue de mesure ou un pignon et crémaillère, le codeur convertit le mouvement linéaire en rotation pour la mesure.

Où trouver la fiche technique et les accessoires ?

Rendez-vous sur le site www.ifm.com pour la fiche technique, les documents supplémentaires et les accessoires comme le flasque de fixation.

MODE D'EMPLOI RU6087 IFM

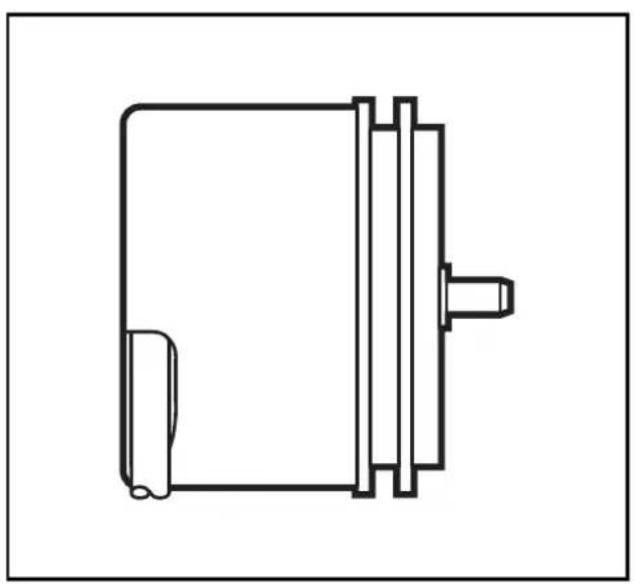

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm1001.xx
	5 pôles
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier
	ifm1013.xx câble 5 fils câble		13 fils
L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - -	blanc
A	2	vert	brun
A nég.	- -	vert
B	4	blanc	gris
B neg.	- -	rose
index 0	5	jaune	rouge
index 0 nég.	- -	noir
défaut nég.	- -	violet
libre	- -	-
libre	- -	jaune
blindage	3	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tressé dans le câble est relié au boîtier du codeur.

Signaux de sortie

180° 180°

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être visé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

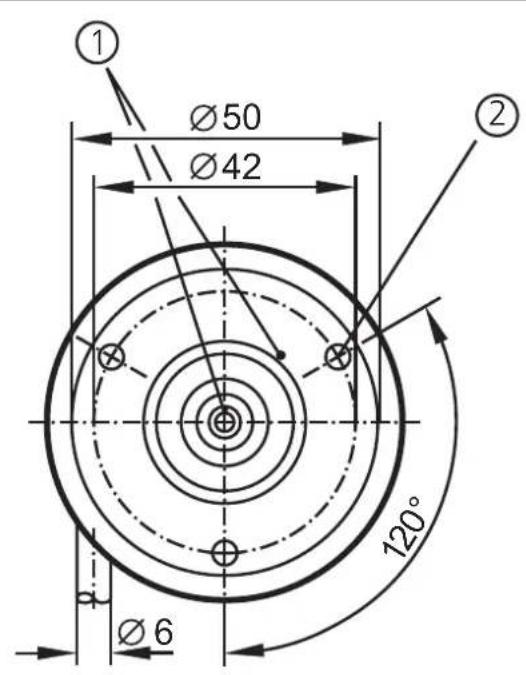

flasque de fixation E60033

1) repère 2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
