Produkttyp	Inkrementalgeber (Digitaldecoder)
Spannungsversorgung	5 V TTL oder 10...30 V HTL je nach Version
Ausgänge	A, B, Index 0 (mit invertierten Signalen verfügbar)
Kurzschlussschutz	TTL-Version: gegen 0 V; HTL-Version: gegen 0 V und L+ (max. 1 Minute)
Maximale Kabellänge	100 m für 5 V TTL-Version, 300 m für 10...30 V HTL-Version
Montage	Auf Befestigungsflansch, Welle über flexible Kupplung
Elektrischer Anschluss	Stecker ifm1000.xx/ifm1001.xx (5-polig) oder Kabel 5/13 Adern
Schirmung	Geflechtschirm mit Gehäuse verbunden
Mindestabstand zu Störquellen	20 cm
Funktion	Umwandlung von Drehbewegungen in Impulse für Längen-/Winkelmessung
Wartung und Reinigung	Stöße auf die Welle vermeiden, keine abrasiven Werkzeuge verwenden
Sicherheit	Anlage vor Anschließen oder Abklemmen spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Zubehör erhältlich auf www.ifm.com (z.B. Befestigungsflansch E60033)
Allgemeine Informationen	Marke IFM, Modell RU6087, Anleitung verfügbar auf FR, DE, EN

Häufig gestellte Fragen - RU6087 IFM

Wie hoch ist die Versorgungsspannung des RU6087?

Der RU6087 ist in zwei Versionen erhältlich: 5 V TTL und 10...30 V HTL. Überprüfen Sie das Gehäuseetikett, um die genaue Version zu erfahren.

Wie schließe ich den RU6087-Encoder an?

Der Anschluss erfolgt über einen Stecker ifm1000.xx oder ifm1001.xx (5-polig) oder ein Kabel mit 5 oder 13 Adern. Konsultieren Sie das Anschlussdiagramm in der Anleitung und isolieren Sie nicht verwendete Adern.

Was bedeuten die Ausgänge A, B und Index 0?

Die Ausgänge A und B liefern um 90° phasenverschobene Impulse zur Bestimmung der Drehrichtung. Der Index 0 gibt einmal pro mechanischer Umdrehung einen Impuls ab und dient als Referenz.

Wie schütze ich den Encoder vor mechanischen Schäden?

Verwenden Sie eine Faltenbalg-Kupplung oder eine elastische Scheibenkupplung, um Wellenversätze auszugleichen. Montieren Sie den Befestigungsflansch auf einer federnden Basis, um Belastungen zu dämpfen.

Wie lang darf das Kabel maximal sein?

Für die 5 V TTL-Version beträgt die maximale Länge 100 m. Für die 10...30 V HTL-Version kann sie bis zu 300 m betragen.

Wie vermeide ich elektromagnetische Störungen?

Installieren Sie das Kabel mindestens 20 cm von Störquellen entfernt. Der Geflechtschirm des Kabels ist mit dem Gehäuse des Encoders verbunden, um eine bessere Störfestigkeit zu gewährleisten.

Was tun, wenn die Ausgänge kurzgeschlossen sind?

Die Ausgänge sind geschützt: TTL-Version nur gegen 0 V, HTL-Version gegen 0 V und L+ (max. 1 Minute). Überprüfen Sie nach einem Kurzschluss die Spannungsversorgung und die Installation.

Wie montiere ich den Encoder auf einer Welle?

Der Encoder wird auf einen Befestigungsflansch (Ref. E60033) geschraubt. Die Welle muss über eine flexible Kupplung angeschlossen werden, um Schäden zu vermeiden.

Kann ich den RU6087 für lineare Wegmessungen verwenden?

Ja, durch Hinzufügen eines Messrads oder einer Zahnstange mit Ritzel wandelt der Encoder die lineare Bewegung in Rotation für die Messung um.

Wo finde ich das Datenblatt und das Zubehör?

Besuchen Sie die Website www.ifm.com für das Datenblatt, zusätzliche Dokumente und Zubehör wie den Befestigungsflansch.

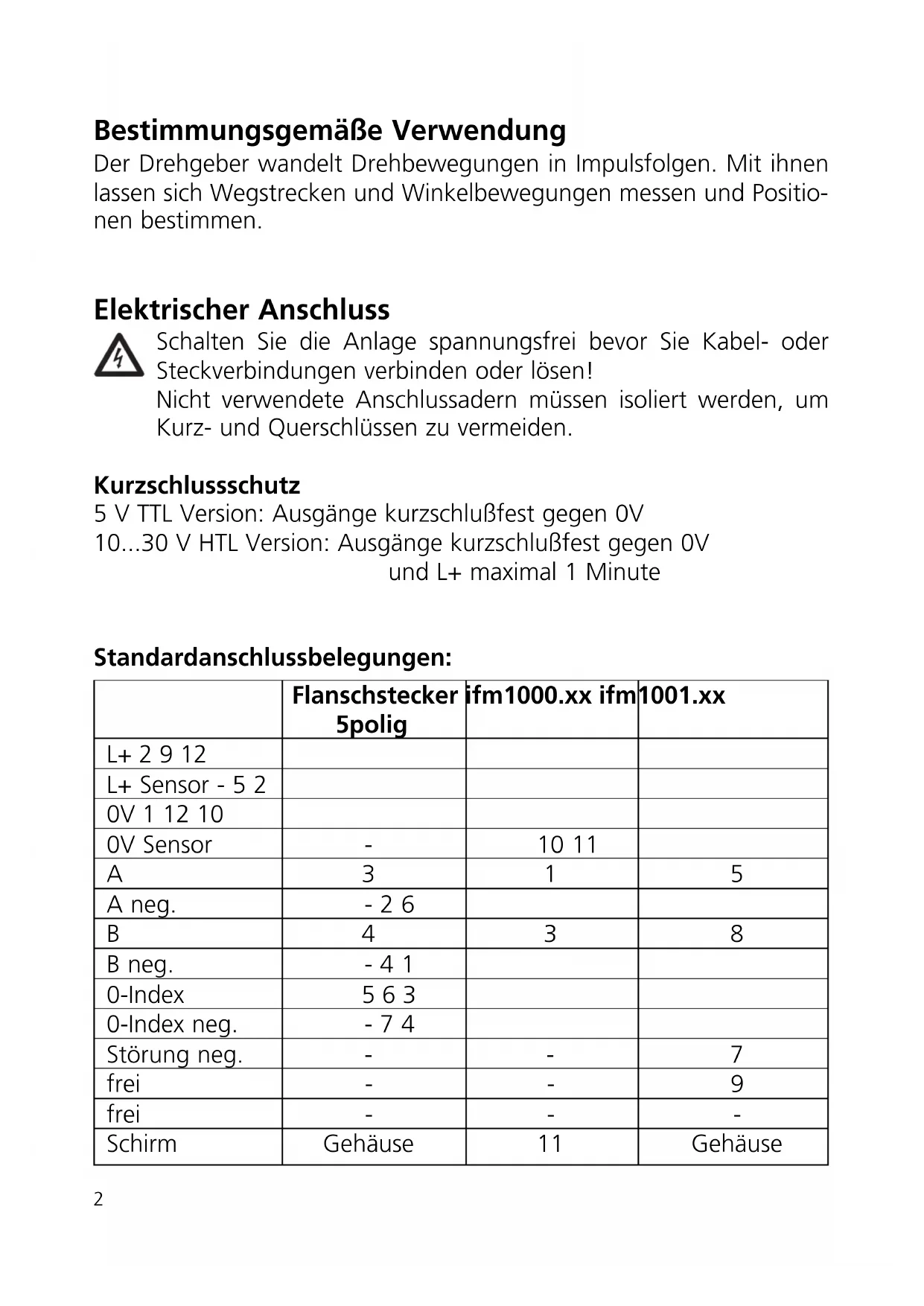

BEDIENUNGSANLEITUNG RU6087 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlußfest gegen 0V

10...30 V HTL Version: Ausgabe kurzschlußfest gegen 0V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx ifm	1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse
	ifm1013.xx Kabel 5adrig Kabel13 adrig
L+ 1 braun braun/Grün
L+ Sensor - - blau
0V 6 grau weiß/Grün
0V Sensor	- -	weiß
A	2	grün	braun
A neg.	- -	grün
B	4	weiß	grau
B neg.	- -	rosa
0-Index	5	gelb	rot
0-Index neg.	- -	schwarz
Störung neg.	- -	violett
frei	- -	-
frei	- - gelb
Schirm	3	Gehäuse	Gehäuse

Die Anschlusbegung finds the Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

Ausgangssignale

Ausgang A

Ausgang B

0-Index

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

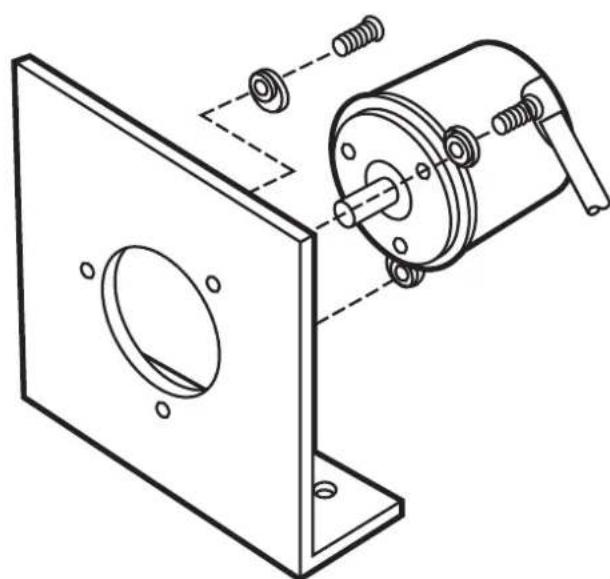

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

Montagewinkel E 60033

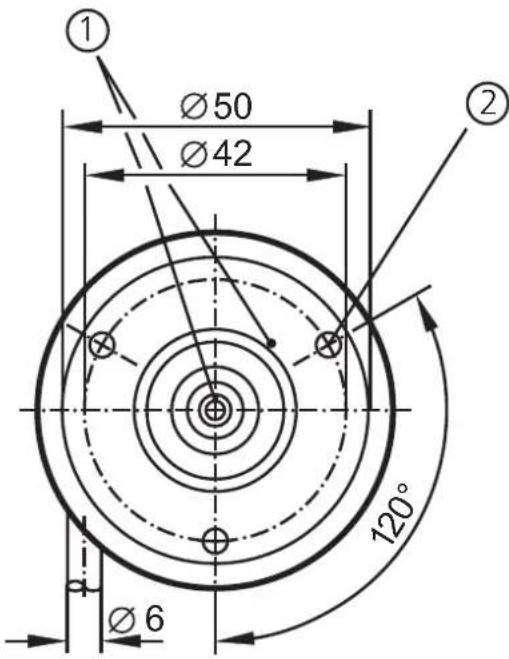

1) Referenzmarke
2) Gewinde M4 / 5mm tief

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
