Produkttyp	Incrementaler Drehgeber (digitaler Dekoder)
Marke	IFM
Modell	RN6014
Auflösung	8 bis 12 Bit (256 bis 4096 Schritte pro Umdrehung)
Versorgungsspannung	5 V DC (TTL-Ausgang) oder 10–30 V DC (HTL-Ausgang)
Ausgangsstrom	6 mA (5-V-Version) / 20 mA (10–30-V-Version)
Ausgangsschutz	Kurzschlussgeschützt (< 1 Min.)
Max. mechanische Drehzahl	10 000 min⁻¹
Max. elektrische Drehzahl	6000 min⁻¹ (≤ 10 Bit), 3000 min⁻¹ (11 Bit), 1500 min⁻¹ (12 Bit)
Ausgangssignale	TTL (5 V) oder HTL (10–30 V), mit Freigabe A und B
Maximale Kabellänge	20 m (5-V-Version), 100 m (10–30-V-Version)
Elektrischer Anschluss	Über geschirmtes Kabel oder Stecker, Gehäuse mit Erde verbunden
Montage	Flexible Kupplung verwenden; Schläge auf die Welle vermeiden
Freigabefunktion	Freigabeeingänge A und B (aktiv low); Ausgänge auf High-Pegel gesperrt
MSB-Eingang (Richtungswechsel)	Rechts- oder Linkslauf je nach Anschluss
Umgebungstemperatur	Nicht im Datenblatt angegeben, Schätzung -20°C bis +85°C (typisch für IFM-Drehgeber)
Schutzart	Nicht angegeben, Schätzung IP65 (Metallgehäuse)
Wartung	Keine besondere Wartung; Feuchtigkeit und Stöße vermeiden
Reinigung	Mit trockenem, fusselfreiem Tuch reinigen
Reparierbarkeit	Ersatzteile nicht erwähnt; IFM-Kundendienst kontaktieren

Häufig gestellte Fragen - RN6014 IFM

Was ist die maximale Auflösung des Dekoders RN6014?

Die maximale Auflösung beträgt 12 Bit, also 4096 Schritte pro Umdrehung. Sie ist je nach Modell von 8 bis 12 Bit einstellbar.

Welche Versorgungsspannung für den RN6014 verwenden?

Es sind zwei Versionen verfügbar: 5 V DC mit TTL-Ausgang oder 10–30 V DC mit HTL-Ausgang. Überprüfen Sie das Etikett Ihres Geräts.

Wie schließe ich das geschirmte Kabel des Drehgebers an?

Verwenden Sie ein geschirmtes Kabel mit einer maximalen Länge von 20 m (5-V-Version) oder 100 m (10–30-V-Version). Verbinden Sie die Schirmung mit dem Gehäuse des Drehgebers und der Erde, und halten Sie Störquellen mindestens 20 cm entfernt.

Was bedeuten die Eingänge "Freigabe A" und "Freigabe B"?

Diese Eingänge ermöglichen das Freigeben oder Sperren der Signalübertragung. Im Low-Zustand (0 V) werden die Daten übertragen. Im High-Zustand sind die Ausgänge gesperrt.

Wie kehre ich die Drehrichtung des Drehgebers um?

Verwenden Sie den MSB-Eingang (Most Significant Bit): Verbinden Sie ihn mit +5V oder +10–30V für eine Drehrichtung, oder lassen Sie ihn unbeschaltet (oder auf 0 V) für die entgegengesetzte Richtung.

Was ist die maximal zulässige Drehzahl?

Die mechanische Maximaldrehzahl beträgt 10 000 min⁻¹. Die elektrische Drehzahl hängt von der Auflösung ab: 6000 min⁻¹ für ≤10 Bit, 3000 min⁻¹ für 11 Bit, 1500 min⁻¹ für 12 Bit.

Wie montiere ich den Drehgeber richtig an einem Motor?

Verwenden Sie eine flexible Kupplung, um Schäden an der Welle oder den Lagern zu vermeiden. Vermeiden Sie Stöße auf die Welle und feilen Sie keine Oberflächen.

Welche Ausgangstypen sind verfügbar?

Zwei Typen: 5-V-Version mit TTL-Ausgang (6 mA) und 10–30-V-Version mit HTL-Ausgang (20 mA). Die Ausgänge sind kurzschlussgeschützt.

Kann ich den Drehgeber zur Messung von Linearbewegungen verwenden?

Ja, mit einem Messrad oder einer Zahnstange/Ritzel. Befestigen Sie den Drehgeber auf einer flexiblen Halterung (Federarm), um Spiel zu kompensieren.

Wo finde ich die vollständige Bedienungsanleitung des RN6014?

Die Anleitung ist kostenlos als PDF auf notice-facile.com erhältlich. Sie können auch eine Übersetzung in eine andere Sprache anfordern.

BEDIENUNGSANLEITUNG RN6014 IFM

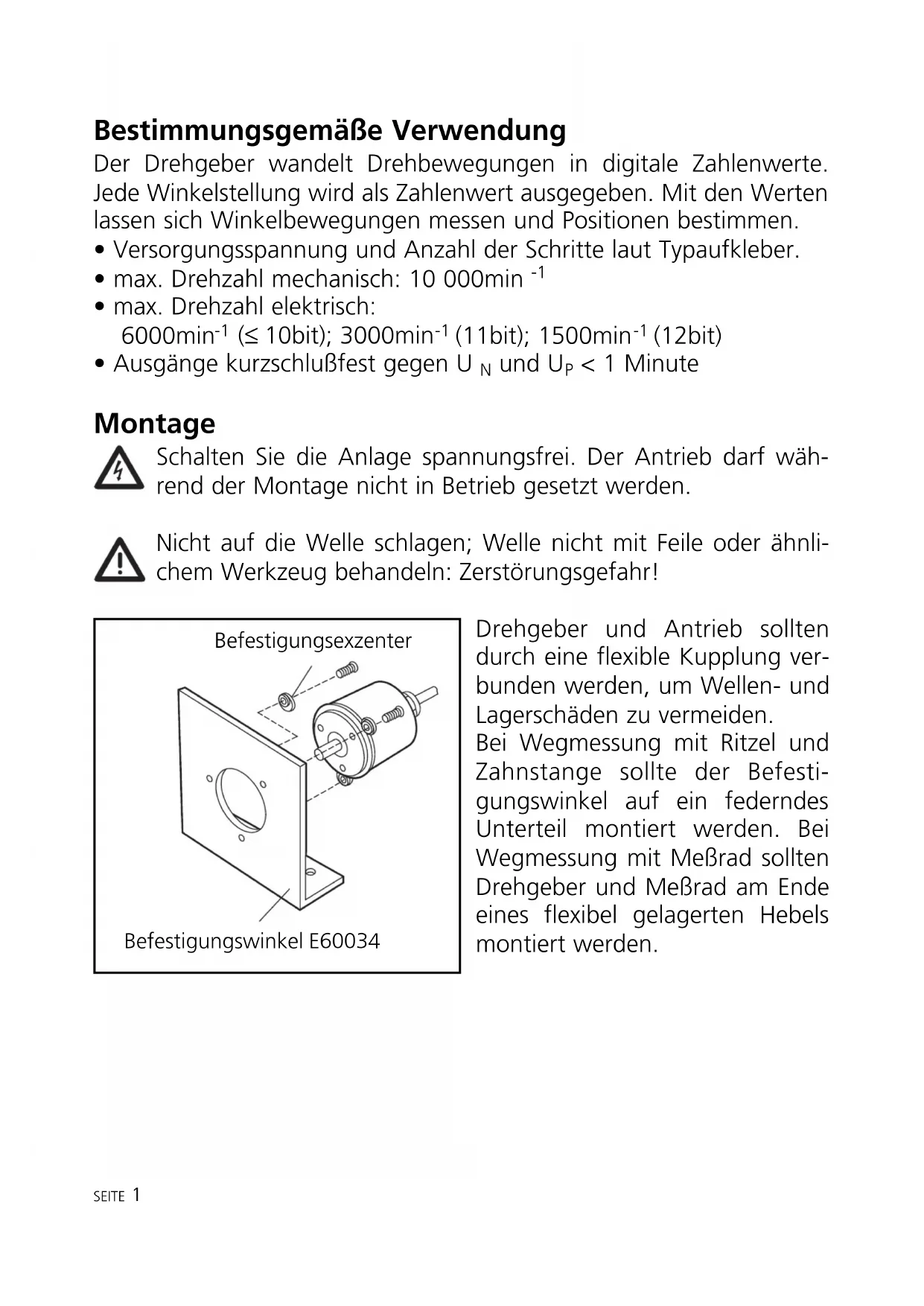

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte. Jege Winkelstellung wird als Zahlenwert ausgegeben. Mit den Werten halten sich Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Anzahl der Schritte laut Typaufkleber.
• max. Drehzahl mechanisch: 10 000min
• max. Drehzahl elektrisch: 6000min^-1 ( ≤ 10 bit); 3000min^-1 (11 bit); 1500min^-1 (12 bit)
• Ausgabe kurzschlußfest gegen U_N und U_P < 1 Minute

Montage

Schalten Sie die Anlage spannungsfrei. Der Antriebarf während der Montage nicht in Betrieb gesetzt werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

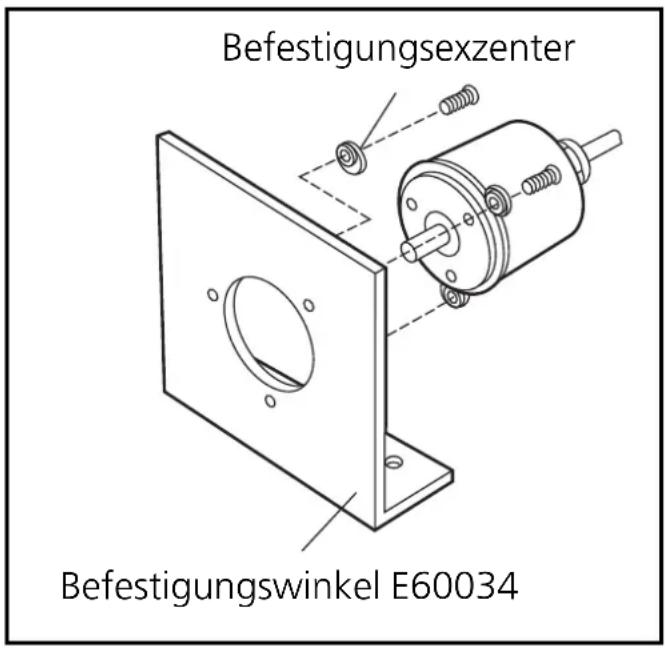

Drehgeber und Antrieb sollen durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollen der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit MeBrad sollen Drehgeber und MeBrad am Ende eines flexibel gelagerten Hebels montiert werden.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen offen!

Ausgangssignale:

• 5V-Version: TTL-Ausgang, 6mA
  10-30V-Version: HTL-Ausgang 20mA, kurzschlußfest

Veränderung mit abgeschirmtem Verlängerungskabel; max. Länge 20m (5V-Version); 100m (10-30V-Version); getrennt von Störquellen verlegen (Mindestabstand ca. 20cm). Gehäuse von Drehgeber, Verbindungsstecker/ Klemmkasten und Auswerteelektronik über den Schirmiteinander verbinden und erden.

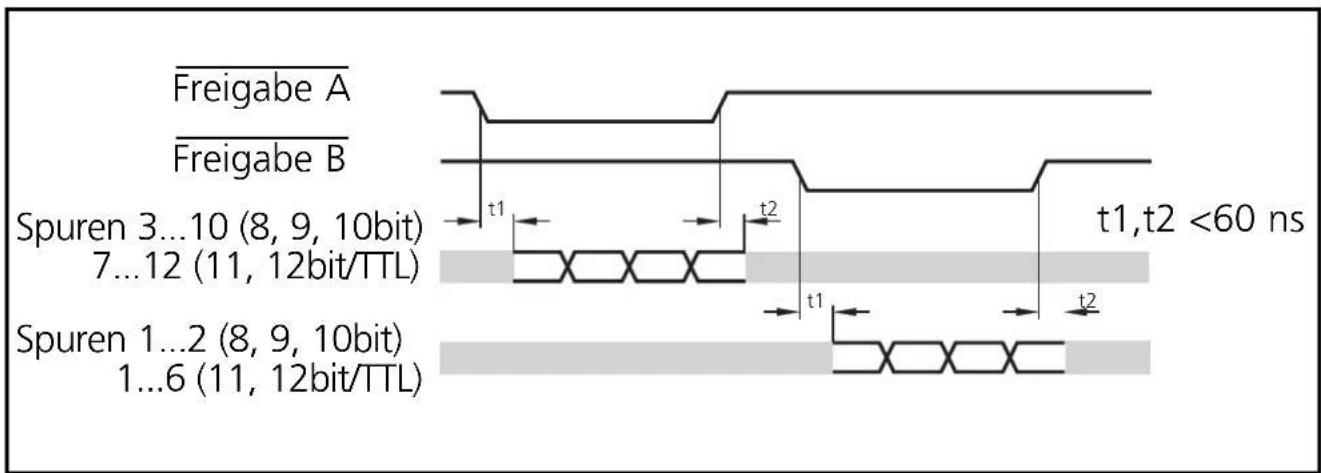

Impulsdiagramm

• Signalausgänge hochohmig
• Freigabe A = Low:

Spuren 3 bis 10 aufAusgang (8... 10bit-Version)
Spuren 7 bis 12 auf Ausgang (11 und 12bit TTL-Version)

• Freigabe B = Low:

Spuren 1 bis 2 auf Ausgang (8 ... 10bit-Version)
Spuren 1 bis 6 auf Ausgang (11 und 12bit TTL-Version)

• Freigabe A und Freigabe B gleichzeitig Low:

Spuren 1 bis 8 (1 bis 9; 1 bis 10; 1 bis 11; 1 bis 12) auf Ausgang

Freigabeleitungen

Im unbeschalteten Zustand oder bei 0V werden die Daten permanent ausgegeben. Beim High Pegel werden die Spuren gespert.

MSB (Drehrichtungändern)

Bei den Drehgebern mit 8, 9 und 10bit kann die Drehrichtigung über den Anschluß ausgewählt werden:

Anschluß MSB = rechtsdrehend

Anschluβ MSB = linksdrehend
