OB5019 - Amplificateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour fibre optique
Marque	IFM
Modèle	OB5019 (OBF)
Alimentation	DC (selon câblage)
Fonction de sortie	PNP ou NPN (sélectionnable par câblage)
Indicateurs LED	Rouge (erreur, mode réglage), Jaune (état commutation), Verte (disponible)
Réglage du seuil	Automatique par bouton-poussoir
Types de fibres compatibles	ifm forme FE-11 et FT-11
Portée	Selon la fibre optique utilisée
Protection	IP65 (avec couvercle fermé)
Montage	Sur rail DIN ou dispositif de montage
Raccordement électrique	Par câble (BN, BU, BK)
Fonctionnement	Détection sans contact d'objets
Indication d'erreur	LED rouge allumée (mauvais réglage ou encrassement), clignotement rapide (court-circuit), lent (erreur interne)
Mode programmation	LED jaune et verte clignotent alternativement
Réglage avec objets mobiles	Faire passer les objets, appuyer 2 fois
Réglage avec objets immobiles	Appuyer, placer/enlever objet, appuyer à nouveau
Entretien	Vérifier le bon fonctionnement, fermer le couvercle après réglage

FOIRE AUX QUESTIONS - OB5019 IFM

Comment monter les fibres optiques sur l'amplificateur ?

Dévisser la vis A, glisser les fibres dans les ouvertures jusqu'à une faible résistance, puis avancer jusqu'à l'arrêt et serrer la vis.

Que signifie la LED rouge allumée en continu ?

Elle indique une erreur lors de la détection de l'objet, généralement un mauvais réglage ou un encrassement des fibres optiques.

Comment régler le seuil de commutation pour des objets en mouvement ?

Faire passer les objets dans le faisceau, appuyer jusqu'à ce que la LED rouge clignote, puis appuyer deux fois de suite.

Quels types de fibres optiques sont compatibles ?

Seulement les fibres optiques ifm de forme FE-11 (barrage) et FT-11 (réflexion directe).

Comment câbler l'amplificateur en sortie PNP ?

Brancher le fil BN (brun) sur L+, BU (bleu) sur L-, et BK (noir) sur la sortie. Consulter le schéma de la notice pour les détails.

Que faire si le réglage du seuil n'est pas possible ?

Si la LED rouge clignote après l'étape de réglage, l'appareil repasse en mode fonctionnement sans changer le seuil. Vérifier que les signaux objet et arrière-plan sont suffisamment différents.

Comment savoir si l'amplificateur est en mode programmation ?

Les LED jaune et verte clignotent alternativement.

Quelle est la signification de la LED verte ?

La LED verte allumée indique que l'amplificateur est disponible et en fonctionnement normal.

Peut-on utiliser l'amplificateur sans fibre optique ?

Non, l'appareil est conçu exclusivement pour être raccordé à des fibres optiques ifm spécifiques.

Comment garantir l'étanchéité IP65 ?

Après tout réglage, bien fermer le couvercle de l'appareil pour assurer la protection IP65.

MODE D'EMPLOI OB5019 IFM

Operating instructions notice pour utilisateurs

efector200®

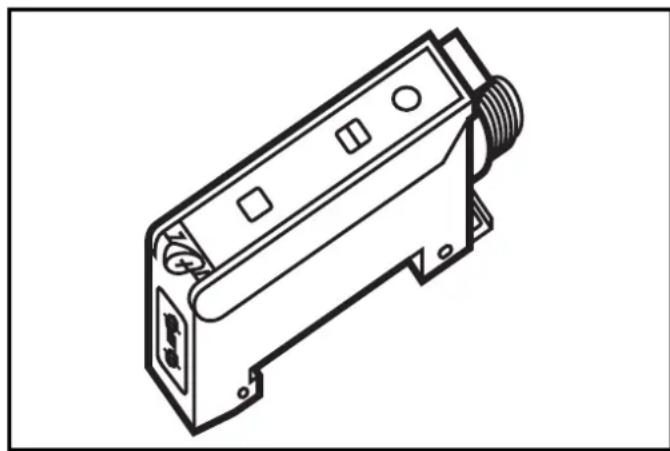

Amplificateur pour fibre optique

OBF

Fonctionnement et caractéristiques 11

Éléments de service et d'indication 11

Montage 12

Monter les fibres optiques 12

Raccordement électrique 12

Réglage du seuil de commutation 13, 14

Raccordement 15

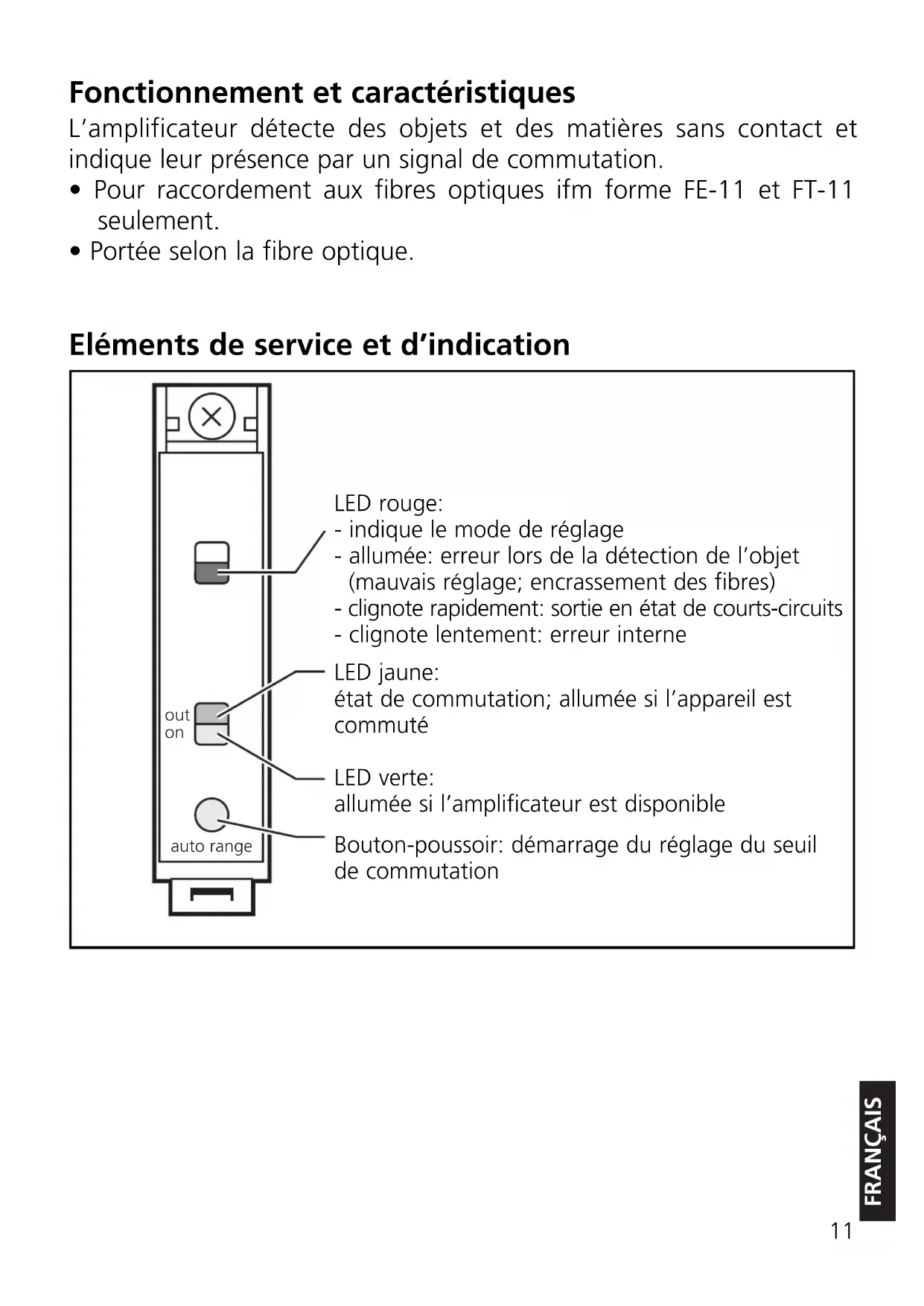

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.

Eléments de service et d'indication

LED rouge: - indique le mode de réglage - allumée: erreur lors de la détection de l'objet (mauvais réglage; encrassement des fibres) - clignote rapidement: sortie en état de courts-circuits - clignote lentement: erreur interne

LED jaune:

état de commutation; allumée si l'appareil est commuté

LED verte:

allumée si l'amplificateur est disponible

Bouton-poussoir: démarrage du réglage du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3).
4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble): BN = brun, BU = bleu, BK = noir.
• Programmation de la fonction de sortie par branchement selon les indications de la page 15 ou selon l'étiquette.

Réglage du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quelle ordre et calcule le seuil de commutation optimale.

1

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la LED rouge clignote.

→

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3	Appuyer une fois.		Les LED jaune et verte s’éteignent brièvement,
			ensuite la LED verte s’allume (= la cellule est en mode de fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no.

1. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Réglage du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...) La cellule détecte les signaux d'entrée de différente intensité dans n'importe quelle ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la LED rouge clignote.

Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3

Enlever l’objet du faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement,ensuite la LED verte s’allume (= la cellule est en mode de fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse: mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de le cellule

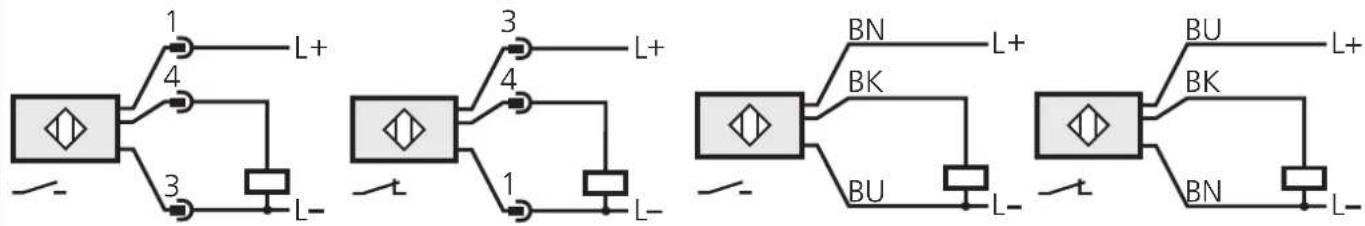

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

DC NPN + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
