OI0014 - Amplificateur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour fibres optiques
Marque	IFM
Modèle	OI0014
Principe de détection	Fibre optique sans contact
Portée en mode barrage photoélectrique	Jusqu'à 300 mm
Portée en mode réflexion directe	Jusqu'à 70 mm (sur papier blanc 200×200 mm)
Alimentation	24 VDC (estimation)
Fonction de sortie	Signal de commutation (NO/NF)
Raccordement électrique	Par presse-étoupe, câbles dans capot
Réglage de sensibilité	Potentiomètre
Montage du capot	Orientable (droit ou coudé)
Fixation des fibres optiques	Écrou moleté
Protection	Fusible miniature recommandé
Sécurité	Débrancher l'installation avant raccordement
Entretien	Nettoyer les fibres optiques avec un chiffon doux
Pièces détachées	Fibres optiques, capot, presse-étoupe
Notice	Disponible au format PDF

FOIRE AUX QUESTIONS - OI0014 IFM

Comment raccorder l'amplificateur OI0014 ?

Mettez l'installation hors tension, dévissez la vis et retirez le capot noir. Glissez les câbles dans le presse-étoupe, puis raccordez le détecteur selon l'étiquette. Refermez le capot (droit ou coudé) et revissez.

Quelle est la portée maximale de détection ?

En mode barrage photoélectrique, la portée peut atteindre 300 mm. En mode réflexion directe, elle est de 70 mm sur un papier blanc de 200×200 mm.

Comment configurer le mode normalement ouvert (NO) ou normalement fermé (NF) ?

La configuration dépend du shunt (3) situé à l'intérieur du capot. Pour le mode barrage en NO ou réflexion en NF, coupez le shunt. Pour le mode barrage en NF ou réflexion en NO, ne coupez pas le shunt.

Comment régler la sensibilité ?

Utilisez le potentiomètre situé sur l'amplificateur. Tournez-le pour augmenter ou diminuer la sensibilité. En mode réflexion directe, réduisez la sensibilité en présence d'un arrière-plan perturbant. En mode barrage, réduisez-la pour les objets transparents.

Que faire si l'amplificateur ne détecte pas les objets ?

Vérifiez d'abord le raccordement électrique et l'alimentation. Assurez-vous que les fibres optiques sont correctement fixées et propres. Ajustez la sensibilité avec le potentiomètre. Si le problème persiste, vérifiez la configuration du shunt et la portée.

Quelle alimentation utiliser pour l'OI0014 ?

L'amplificateur fonctionne généralement sous 24 VDC. Consultez l'étiquette sur l'appareil pour les spécifications exactes. Utilisez un fusible miniature si recommandé.

Comment monter les fibres optiques sur l'amplificateur ?

Insérez la fibre optique dans l'emplacement prévu et vissez l'écrou moleté pour la fixer solidement.

L'amplificateur peut-il détecter des objets transparents ?

Oui, en mode barrage photoélectrique. Pour améliorer la détection, réduisez la sensibilité à l'aide du potentiomètre.

Comment entretenir l'amplificateur OI0014 ?

Nettoyez régulièrement les fibres optiques avec un chiffon doux et sec. Vérifiez l'état des câbles et du presse-étoupe. Évitez les chocs et l'humidité.

Où télécharger la notice complète de l'OI0014 ?

La notice est disponible gratuitement au format PDF sur notice-facile.com ou sur le site du fabricant IFM.

MODE D'EMPLOI OI0014 IFM

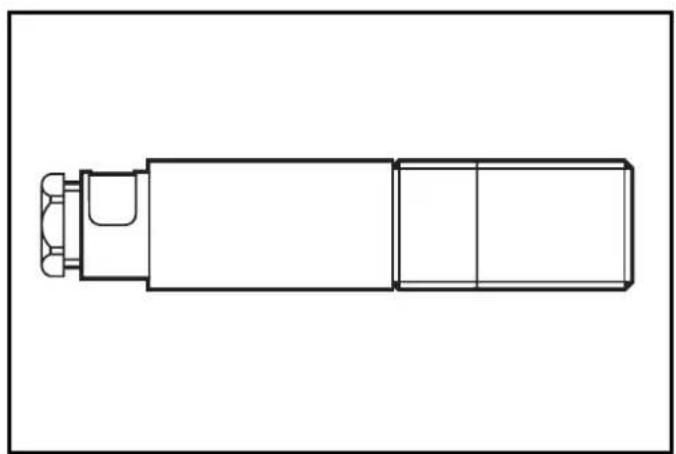

efector200®

OIF

Grâce à une fibre optique, l'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• portée en tant que barrage photoélectrique jusqu'à 300 mm
• portée en tant que système de réflexion directe jusqu'à 70 mm (sur papier blanc 200 mm x 200 mm)

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 8 ou l'étiquette de la cellule. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

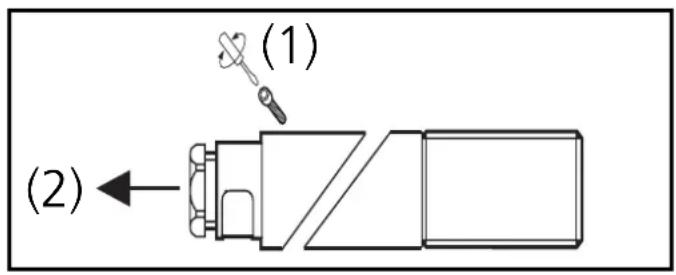

Dévisser la vis (1) et enlever le capot noir (2).

Si vous utilisez l'amplificateur

• comme barrage photoélectrique en mode normalement ouvert √- ou
• comme système de réflexion directe en mode normalement fermé ↗,

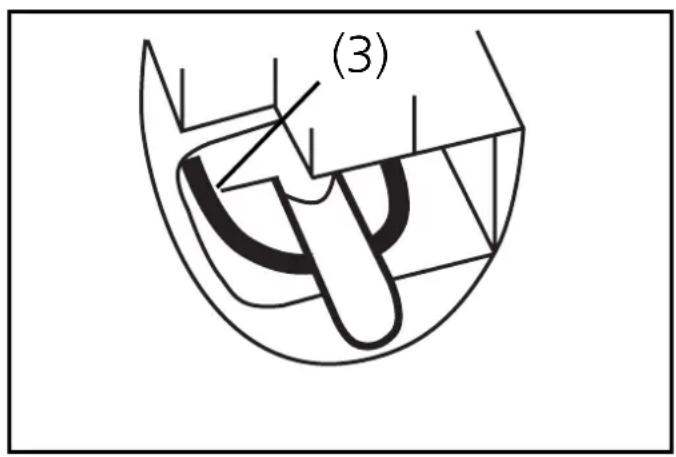

Il faut couper le shunt (3) mécaniquement.

Si vous utilisez l'amplificateur

- comme barrage photoélectrique en mode normalement fermé ou

- comme système de réflexion directe en mode normalement ouvert √—,

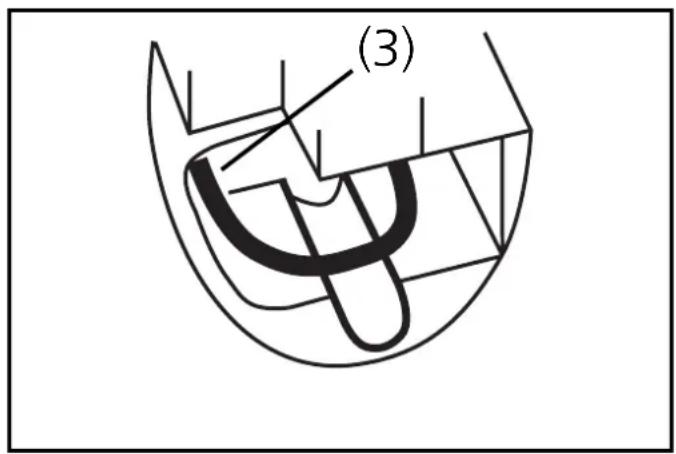

Le shunt (3) ne doit pas être coupé.

(1) (2)

(3)

(3)

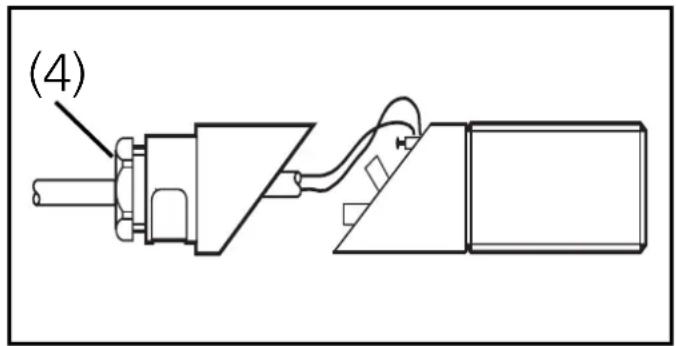

Glisser les câbles dans le presse-étoupe (4) du capot et raccorder le détecteur (voir étiquette ou page 8).

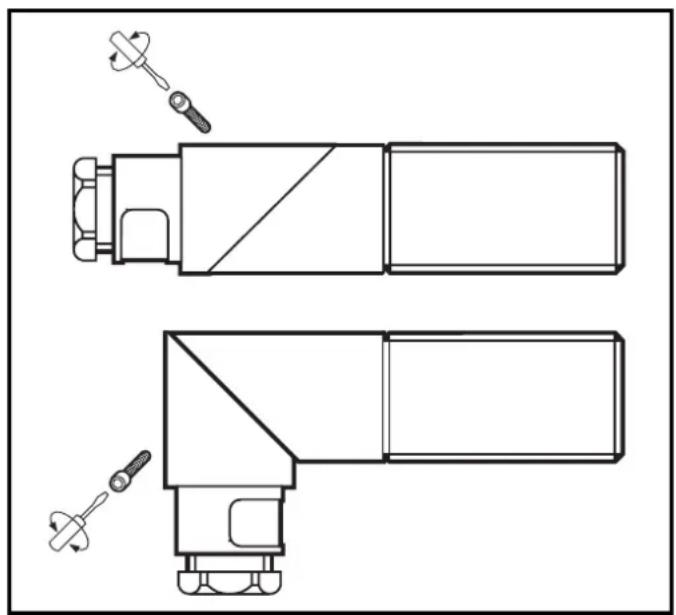

Le montage du capot peut être en droit ou coudé. Remettre le capot en position désirée sur le détecteur et le visser.

(4)

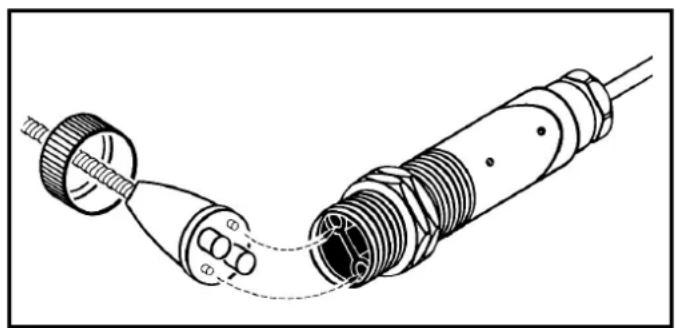

Montage des fibres optiques

Fixer la fibre optique sur le détecteur. Visser l'écrou moleté.

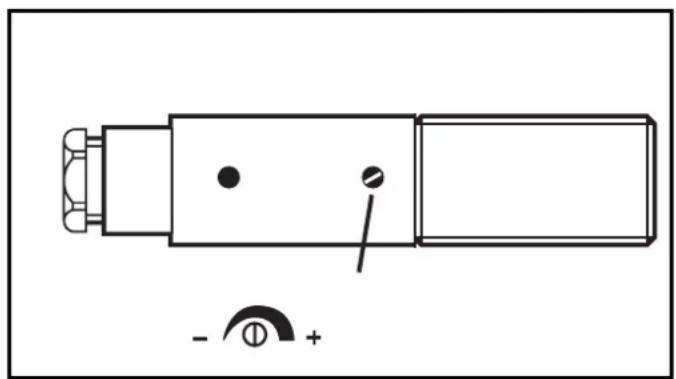

Régler la sensibilité à l'aide du potentiomètre.

Réduire la sensibilité en fonction de système de réflexion directe en cas d'un arrière-plan perturbant.

Réduire la sensibilité en fonction du barrage photoélectrique en cas d'objets transparents.
