Type de produit	Amplificateur pour fibre optique
Marque	IFM
Modèle	OB5022
Catégorie	Amplificateur
Dimensions (approx.)	30 x 80 x 60 mm
Poids (approx.)	50 g
Alimentation	24 V DC (brun = +24 V, bleu = 0 V)
Type de sortie	PNP ou NPN (selon câblage)
Portée	Selon la fibre optique utilisée
Indicateurs LED	Rouge (erreur/short-circuit), jaune (état de commutation), verte (disponible)
Fonctions principales	Détection sans contact d'objets et matières, réglage du seuil de commutation par apprentissage
Raccordement	Fibres optiques IFM FE-11 et FT-11
Protection	IP65 (couvercle fermé)
Montage	Sur rail DIN ou dispositif de montage
Entretien et nettoyage	Nettoyer les fibres optiques en cas d'encrassement
Sécurité	Mettre hors tension avant tout raccordement
Pièces détachées et réparabilité	Fibres optiques remplaçables

FOIRE AUX QUESTIONS - OB5022 IFM

Quel type de fibre optique utiliser avec l'OB5022 ?

L'amplificateur est conçu pour les fibres optiques IFM formes FE-11 (barrage) et FT-11 (réflexion directe).

Comment monter les fibres optiques ?

Dévisser la vis A, glisser les fibres dans les ouvertures B jusqu'à sentir une résistance (joint torique), avancer jusqu'à l'arrêt (éléments optiques), maintenir et serrer la vis A.

Que signifient les LED ?

LED rouge allumée = erreur de détection, clignotant rapide = court-circuit, lent = erreur interne. LED jaune = état de commutation. LED verte = appareil sous tension.

Comment régler le seuil de commutation pour des objets en mouvement ?

Appuyer jusqu'à ce que la LED rouge clignote (mode programmation). Faire passer les objets dans le faisceau, appuyer une fois, attendre que les LED jaune et verte clignotent, appuyer à nouveau. La LED verte s'allume pour confirmer.

Comment régler le seuil pour un objet immobile ?

Appuyer jusqu'à clignotement rouge. Placer l'objet dans le faisceau, appuyer une fois. Retirer l'objet, appuyer une fois. La LED verte s'allume en cas de succès.

Que faire si la LED rouge clignote après le réglage ?

Cela indique que le réglage n'a pas été possible (signaux de l'objet et de l'arrière-plan trop proches). L'appareil revient en mode fonctionnement sans modifier le seuil.

Quelle est la tension d'alimentation ?

L'alimentation est en 24 V DC. Le fil brun est le +24 V, le bleu est le 0 V, le noir est la sortie de commutation.

Peut-on utiliser des fibres optiques non IFM ?

Seules les fibres optiques IFM spécifiées (FE-11, FT-11) sont recommandées pour garantir le bon fonctionnement et la portée.

Comment nettoyer l'amplificateur ?

Nettoyer les extrémités des fibres optiques avec un chiffon non pelucheux si elles sont encrassées. Le boîtier peut être essuyé avec un chiffon sec.

Quel degré de protection IP ?

L'appareil offre une protection IP65 lorsque le couvercle est fermé après les réglages.

MODE D'EMPLOI OB5022 IFM

efector200

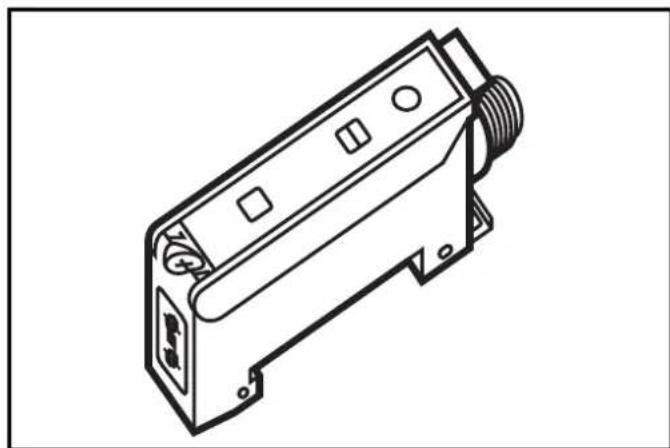

Amplificateur pour fibre optique OBF

Fonctionnement et caractéristiques 11

Éléments de service et d'indication 11

Montage 12

Monter les fibres optiques 12

Raccordement électrique 12

Réglage du seuil de commutation 13, 14

Raccordement 15

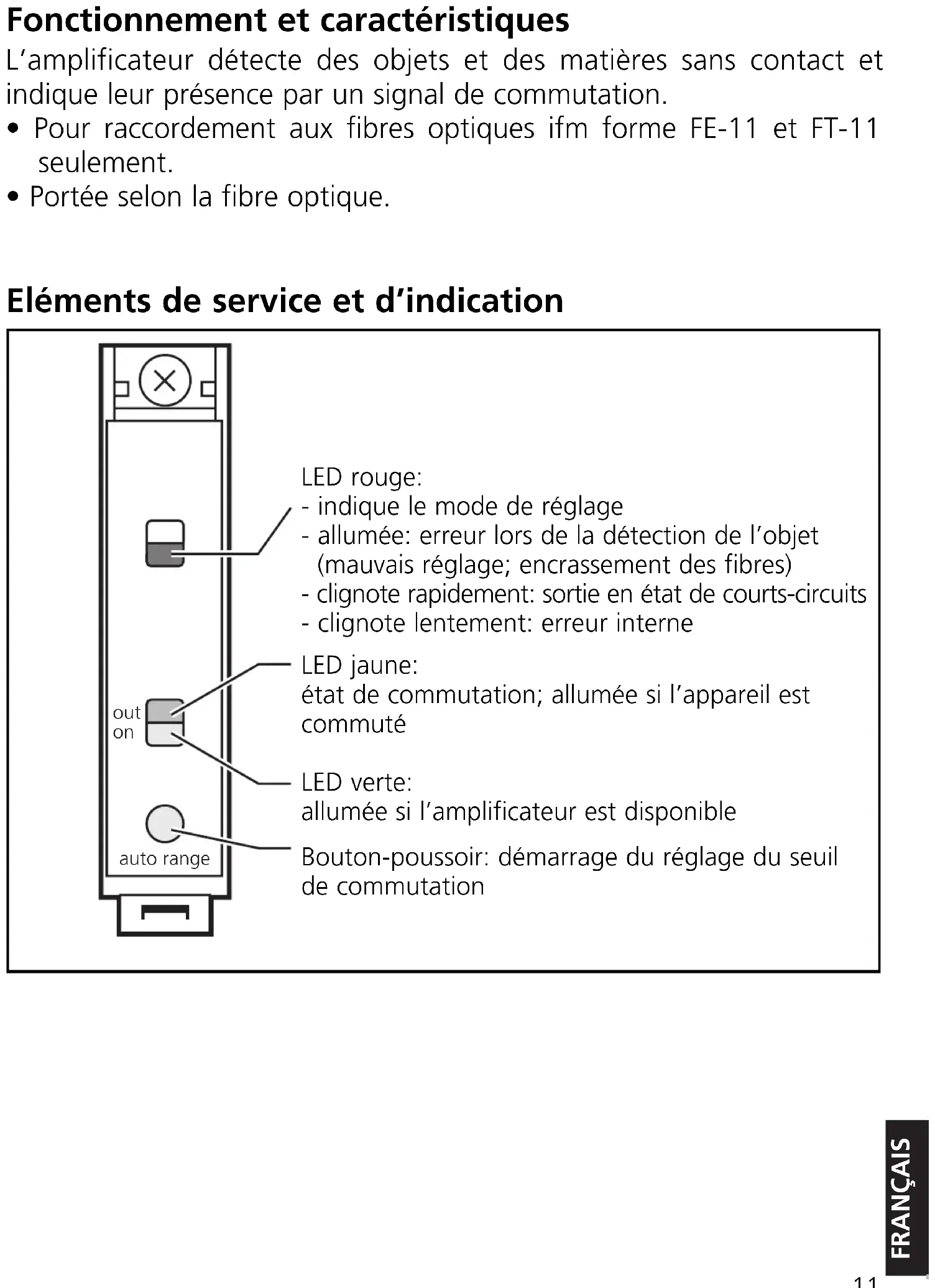

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.

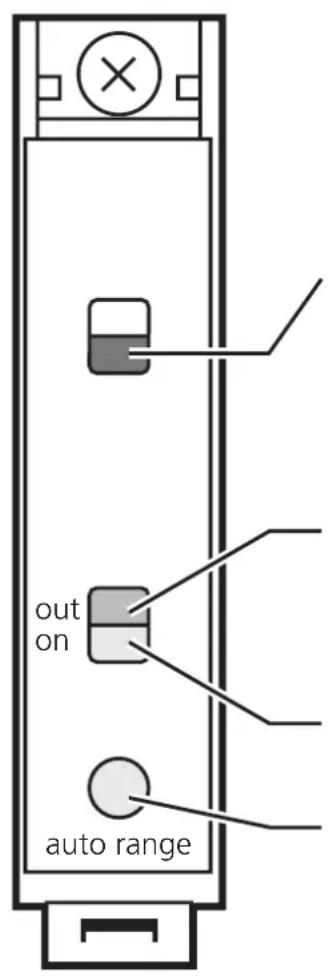

Éléments de service et d'indication

LED rouge:

• indique le mode de réglage
• allumée: erreur lors de la détection de l'objet (mauvais réglage; encrassement des fibres)
• clignote rapidement: sortie en état de court-circuits
• clignote lentement: erreur interne

LED jaune:

état de commutation ; allumée si l'appareil est commuté

LED verte:

allumée si l'amplificateur est disponible

Bouton-poussoir : démarrage du réglage du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

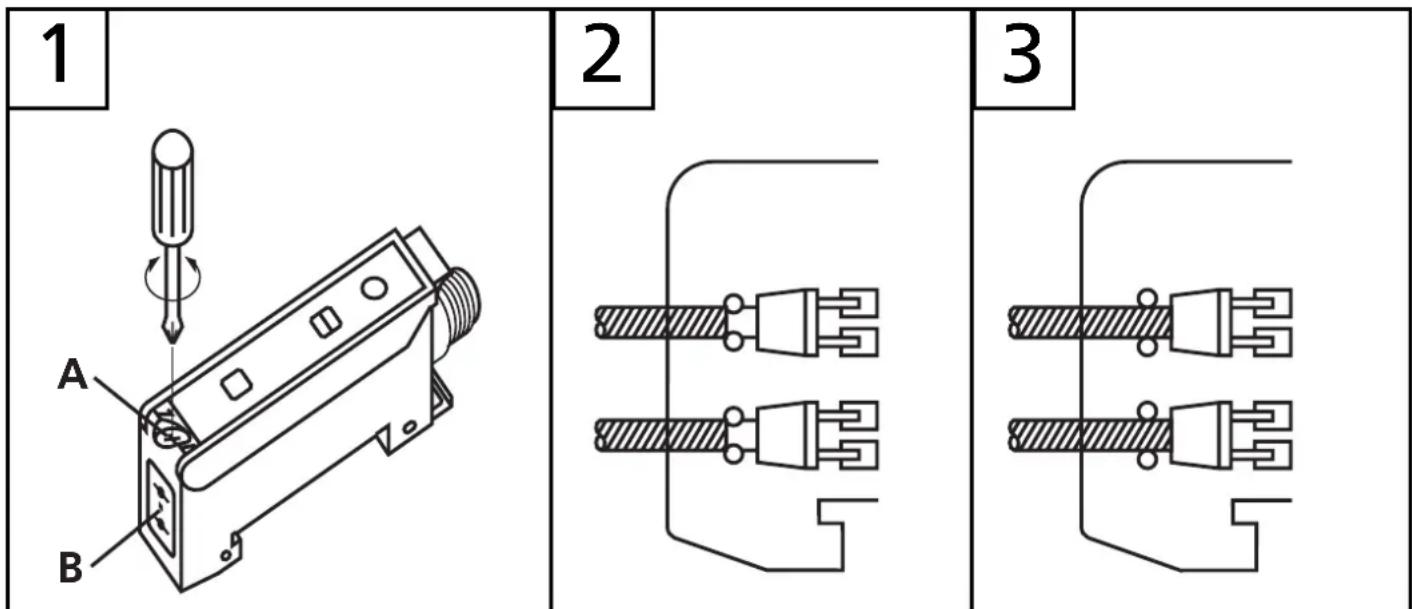

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3).
4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir.
• Programmation de la fonction de sortie par branchement selon les indications de la page 15 ou selon l'étiquette.

Réglage du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barragée (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Faire passer les objets à travers le faiscau optique. Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation). Appuyer jusqu'à ce que la LED rouge clignote.

→

out on Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no.

1. Ensuite la cellule passe en mode de fonctionnement sans changer le seuil de commutation.

Réglage du seuil de commutation (2)

• Objects immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barragé (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la LED rouge clignote.

→

Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Placer l'objet dans le faiscau optique.* Appuyer une fois.

→

out on Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Enlever l'objet du faiscau optique.* Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ou on ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule

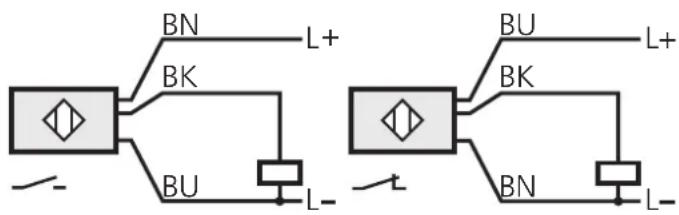

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

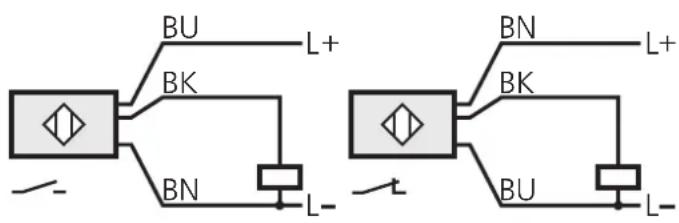

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

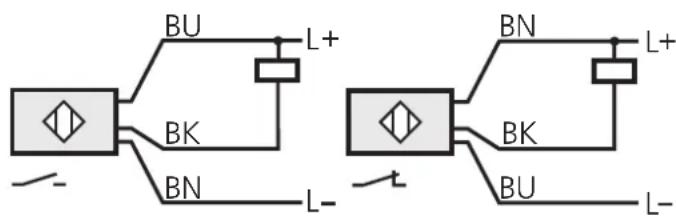

DC NPN + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

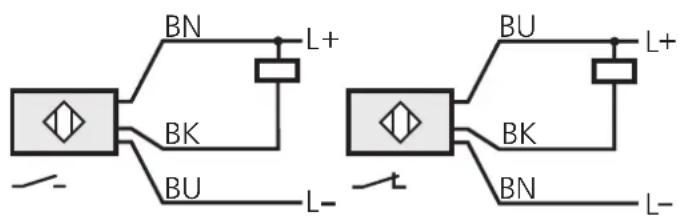

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
